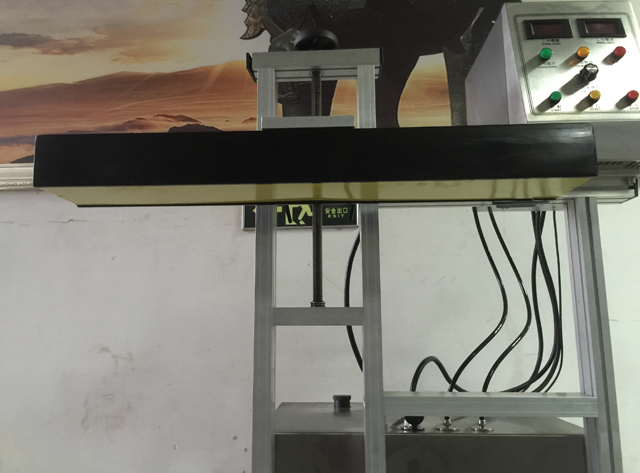

آلة ختم رقائق الألومنيوم المبردة بالماء من النوع النفقي

• وظيفة آلة الختم بالحث الكهرومغناطيسي
• حجم التطبيق التطبيق

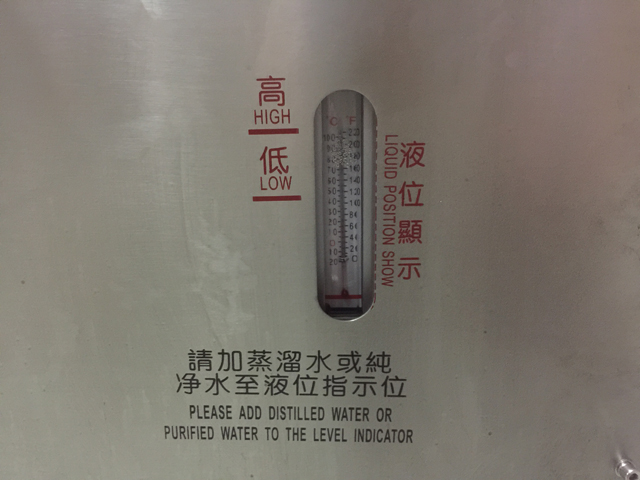

• طريقة التبريد تبريد مائي
• سرعة الختم: 0-300 زجاجة/دقيقة
• قطر الختم (اختيار النطاق): 15 مم - 60 مم أو 50 مم - 121 مم
• القوة المقدرة: 3000 واط
• الأمبير: 8.5 أمبير
• الجهد المقدر: تيار متردد 220 فولت، 60/50 هرتز
• المواد: غلاف من الفولاذ المقاوم للصدأ
• حجم الماكينة: 1800 مم × 400 مم × 1330 مم
• وزن الماكينة: 90 كجم
• حجم التعبئة: 1945 مم × 545 مم × 1575 مم
• حزام التسليم (اختياري): 1500×250×750 مم

مشاهدة الفيديو

الختم بالحث، أو ما يعرف أيضًا بختم الغطاء، هو طريقة غير تلامسية لتسخين ختم داخلي لإغلاق الجزء العلوي من الحاويات البلاستيكية والزجاجية بإحكام. تتم عملية الختم هذه بعد ملء الحاوية وتغطيتها.

إن تقنية الختم بالحث الكهرومغناطيسي باستخدام المواد المركبة هي طريقة الختم المتقدمة المعترف بها من قبل العالم الآن، وخاصيتها المتمثلة في التسخين غير التلامسي مناسبة لختم الزجاجات البلاستيكية (PP، PVC، PET، ABS، HDPE، PS وDURACON)، والزجاجات الزجاجية وخراطيم البلاستيك المركبة المختلفة، لذلك فهي حاليًا التكنولوجيا الأكثر تقدمًا لختم الزجاجات لصناعات مثل الصيدلة والأغذية والشحوم والكيمياء اليومية والكيمياء المنزلية والكيمياء الزراعية.

مبدأ العمل وكيفية عمله

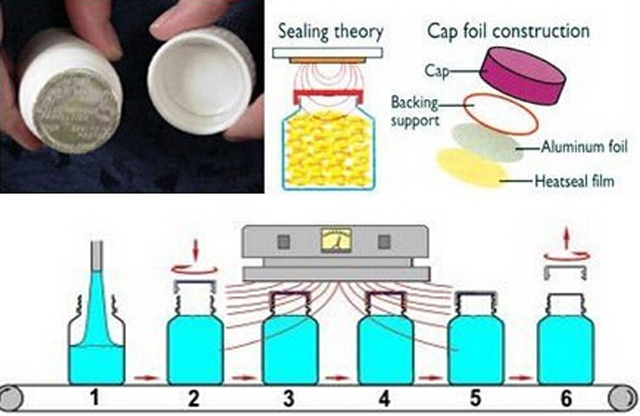

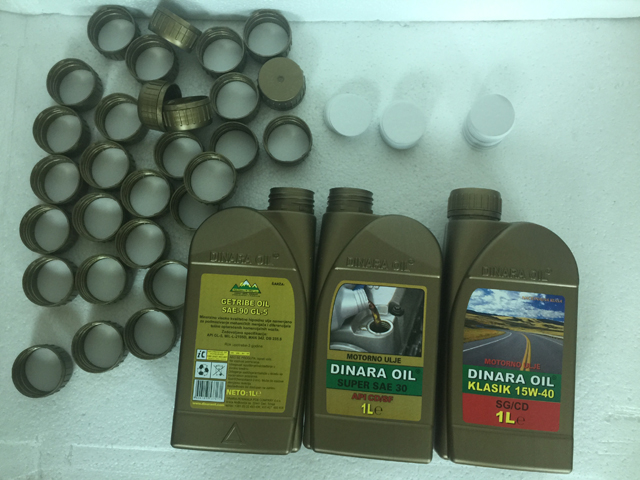

يتم تزويد الغطاء بالزجاجة مع بطانة من رقائق الألومنيوم مثبتة بالفعل. على الرغم من وجود بطانات مختلفة للاختيار من بينها، فإن بطانة الحث النموذجية تكون متعددة الطبقات. الطبقة العلوية عبارة عن لب ورق يتم لصقه عمومًا على الغطاء. الطبقة التالية عبارة عن شمع يستخدم لربط طبقة من رقائق الألومنيوم باللب. الطبقة السفلية عبارة عن فيلم بوليمر مغلف بالرقاقة. بعد وضع الغطاء أو الغطاء، تمر الحاوية تحت ملف حثي، والذي يصدر مجالًا كهرومغناطيسيًا متذبذبًا. عندما تمر الحاوية تحت ملف الحث (رأس الختم)، تبدأ بطانة رقائق الألومنيوم الموصلة في التسخين بسبب التيارات الدوامية. تذيب الحرارة الشمع، الذي يتم امتصاصه في دعامة اللب ويطلق الرقاقة من الغطاء. تسخن طبقة البوليمر أيضًا وتتدفق على شفة الحاوية. عند التبريد، يخلق البوليمر رابطة مع الحاوية مما ينتج عنه منتج محكم الغلق. لا تتأثر الحاوية ولا محتوياتها سلبًا؛ الحرارة المتولدة لا تضر بالمحتويات.

من الممكن أن تسخن الرقاقة بشكل زائد مما يتسبب في تلف طبقة الختم وأي حواجز وقائية. وقد يؤدي هذا إلى تلف الختم، حتى بعد أسابيع من عملية الختم الأولية، لذا فإن تحديد الحجم المناسب للختم الحثي أمر حيوي لتحديد النظام الدقيق اللازم لتشغيل منتج معين.

يمكن أن يتم الختم باستخدام وحدة يدوية أو على نظام ناقل.

يسمح التطور الأحدث (الذي يناسب عددًا صغيرًا من التطبيقات بشكل أفضل) باستخدام الختم الحثي لتطبيق ختم رقائقي على حاوية دون الحاجة إلى إغلاق. في هذه الحالة، يتم توفير الرقائق مقطوعة مسبقًا أو في بكرة. عند توفيرها في بكرة، يتم قطعها بالقالب ونقلها إلى عنق الحاوية. عندما يتم وضع الرقائق في مكانها، يتم الضغط عليها بواسطة رأس الختم، ويتم تنشيط دورة الحث ويتم ربط الختم بالحاوية. تُعرف هذه العملية بالتطبيق المباشر أو أحيانًا الختم الحثي "بدون غطاء".

المعلمة الأساسية

خصائص الختم:

1) التسخين بدون تلامس، مناسب لإغلاق الزجاجات البلاستيكية والزجاجات الزجاجية وخراطيم البلاستيك المركبة المختلفة، ويتوافق مع معيار GMP.

2) كفاءة عالية في الختم، وسهولة التشغيل.

3) تتمتع بقدرة واسعة على التكيف، وهي حاليًا التكنولوجيا الأكثر تقدمًا لإغلاق المنتجات في الصيدلة والأغذية والمشروبات والمنتجات الصحية ومستحضرات التجميل والمنتجات الكيميائية مثل الشحوم.

خطوات التشغيل :

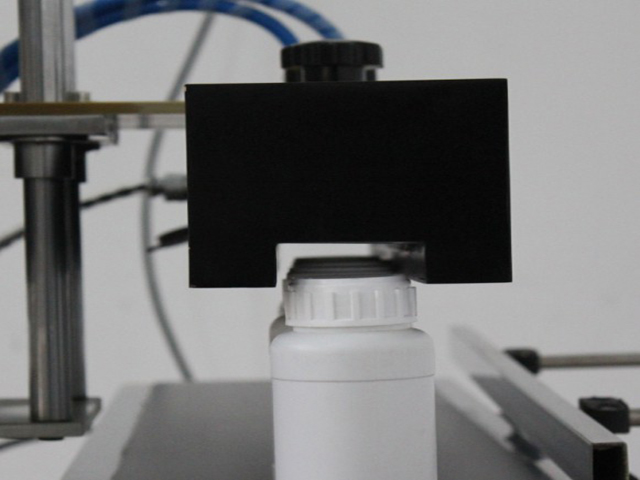

قبل تشغيل الماكينة، ضع الزجاجة المراد غلقها أسفل "صندوق الغلق"، واضبط "المثبت" لعمل فجوة بين الجزء السفلي من "صندوق الغلق" وغطاء الزجاجة بحوالي 2 مم، واضبط "رافعة إيقاف الزجاجة" لمحاذاة الزجاجة مع مركز الوجه الجانبي لـ"صندوق الغلق". قم بتشغيل "مفتاح التحكم في حزام النقل"، واضبط "تنظيم سرعة الدوران 8" لتشغيل الناقل بسرعة مناسبة. ثم اجعل الزجاجة المذكورة أعلاه تمر أسفل "صندوق الغلق" لمعرفة ما إذا كانت تلامس "صندوق الغلق". أفضل حالة هي ألا تلامس الجزء السفلي بأصغر فجوة. ثم أدخل سلك توصيل "صندوق الغلق" في "مقبس إخراج صندوق الغلق" بالماكينة الرئيسية.

يمكن تعديل سرعة الحزام الناقل باستخدام مقبض "تنظيم سرعة الدوران 8". يرتبط إحكام ختم رقائق الألومنيوم بسرعة وقوة الحزام الناقل. أولاً، ضع بعض الزجاجات برقائق الألومنيوم على الحزام الناقل، وقم بتشغيل "مفتاح الطاقة 3"، واجعل الزجاجة المراد إحكام غلقها تمر تحت "صندوق الختم" لإجراء تجربة الختم. ستعمل الآلة بشكل طبيعي بالسرعة عندما يكون الغطاء محكم الغلق.

كيفية اختيار آلة ختم الحث؟

إذا كنت تقوم بتعبئة الأقراص أو الكبسولات في زجاجات، فإن الختم بالحث قد يمنحك ميزة. حيث يخلق الختم بالحث ختمًا مرئيًا يضمن للمستهلكين سلامة المنتج. ونتيجة لذلك، من المرجح أن تكسب عملائهم المتكررين. تناقش هذه المقالة مكونات الختم بالحث والاختيار والتركيب.

يتطلب استخدام جهاز مانع التسرب بالحث أن تقوم بتغطية الزجاجات بغطاء يتضمن ختمًا داخليًا من الرقائق المعدنية، ويُطلق عليه أحيانًا اسم البطانة. وبينما تتحرك الزجاجات المغطاة على طول الناقل، يقوم جهاز مانع التسرب بالحث بدمج الأختام الداخلية بفتحات الزجاجة باستخدام مجال كهرومغناطيسي. وبعد خروج الزجاجة من المجال الكهرومغناطيسي، تبرد الرقائق المعدنية. يوفر الختم الداخلي المحكم الغلق دليلاً مرئيًا على العبث، ويمنع التسرب، ويعزز مقاومة الأطفال، ويحمي منتجك من الغبار والضباب والأبخرة والأبخرة والغازات. وفي بعض الحالات، يعمل الختم الداخلي أيضًا على إطالة العمر الافتراضي.

مكونات آلة الختم الحثي

المكونان الرئيسيان لجهاز مانع التسرب الحثي هما مصدر الطاقة وملف الختم.

مزود الطاقة - يحول مزود الطاقة (العاكس) طاقة الإدخال إلى الطاقة والتردد اللازمين لإغلاق الزجاجات. يشير تصنيف كيلووات مزود الطاقة إلى ملاءمته للتطبيق. بشكل عام، كلما زاد عدد الزجاجات المطلوب إغلاقها (وبالتالي كانت خط التعبئة أسرع) وكلما كان فتح الزجاجة أكبر، كلما زاد تصنيف كيلووات المطلوب. تتطلب الأنظمة اليدوية أو المحمولة باليد ما لا يقل عن 0.5 كيلووات، بينما قد تتطلب الخطوط عالية السرعة 6 كيلووات، وهي أكبر وحدة في السوق. يتمتع الحصان العامل في الصناعة بتصنيف 2 كيلووات.

ملف الختم - ملف الختم عبارة عن موصل معدني محاط بفيريتات ومغلق في غلاف غير موصل. تعمل الفيريتات على توجيه وتركيز المجال الكهرومغناطيسي لتحقيق كفاءة الختم. يمكن عمل أي تكوين للملف تقريبًا، ولكن التصميمين الأساسيين هما الملفات المسطحة والملفات النفقية (أو القنوات). تُستخدم الملفات المسطحة للأختام الداخلية للأغطية المسطحة المقاومة للأطفال أو القياسية التي يتراوح قطرها من 20 إلى 120 مليمترًا. تُستخدم الملفات النفقية مع الأغطية المزودة بفوهة أو موزعة أو دفع وسحب أو يوركر أو قابلة للطي، ومعظمها لا تستخدم لتعبئة أشكال الجرعات الصلبة. يمكنك تركيب أي تصميم للملف فوق ناقل موجود أو يمكنك توحيد النظام عن طريق وضع الملف ومصدر الطاقة على عربة لسهولة الحركة من خط إلى آخر.

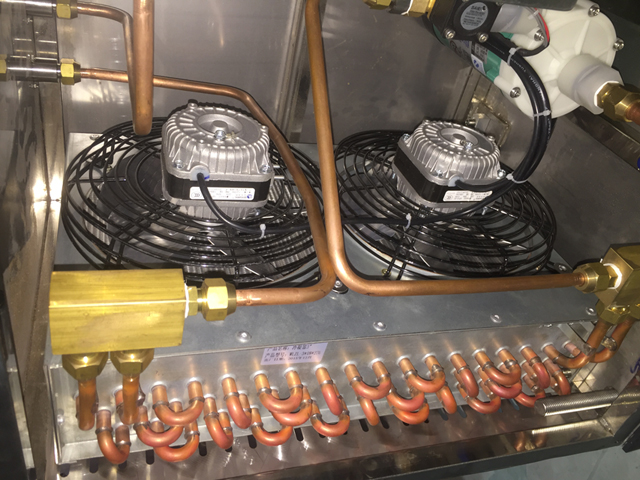

لقد حلت الأنظمة الخالية من الماء (المبردة بالهواء) محل الأنظمة المبردة بالماء باعتبارها النوع الأكثر شيوعًا من مانعات التسرب بالحث. وفي حين لا تزال الأنظمة المبردة بالماء المخصصة هي الخيار المفضل في بيئات الغسيل أو المصانع الكيميائية الخطرة المتخصصة، فإن الأنظمة الخالية من الماء تحل محل الوحدات المبردة بالماء القياسية في الغالب. لماذا؟ لأن مانعات التسرب الخالية من الماء (المبردة بالهواء) نصف الحجم وتزيل الحاجة إلى أجهزة إعادة تدوير المياه وتنقية المياه والخراطيم والمشعات والمضخات ومفاتيح التدفق. باختصار، تقلل الأنظمة المبردة بالهواء من الصيانة، وهي أكثر موثوقية، وتكلفة امتلاكها وتشغيلها أقل.

الحصول على قيمة أموالك

عند تقييم شراء آلة مانعة التسرب بالحث، يجب أن تدرك أن العائد على الاستثمار يكمن بشكل أساسي في الفائدة طويلة الأجل لإضافة مانع تسرب داخلي، وهو أمر يصعب قياسه. ولكن عند مقارنة آلات مانعة التسرب بالحث، انظر إلى عمر الخدمة الذي يمكنك توقعه من الآلة وجودة الخدمة التي يمكنك توقعها من المورد.

أولاً، عليك أن تقرر ما إذا كان إضافة ختم داخلي إلى الزجاجة سيحسن بشكل كبير من عملية التغليف. بعد ذلك، ألق نظرة على إلكترونيات آلة الختم، والتي تحدد عادةً عمرها الافتراضي. يتم تصنيع آلات الختم بالحث لتدوم لفترة طويلة. في الواقع، يبلغ عمر بعض آلات الختم المستخدمة يوميًا أكثر من 25 عامًا. ومع ذلك، فإن توفر الإلكترونيات المستخدمة في تصنيع المعدات يشكل عاملًا دائمًا. مع ترقية الإلكترونيات، يصبح من الصعب العثور على قطع الغيار. تقوم الشركات المصنعة ذات السمعة الطيبة بتصميم المعدات بناءً على مكونات يمكنها استبدالها لسنوات قادمة.

عند فحص خدمة المورد (دعم ما بعد البيع)، اسأل ما إذا كان البائع سيقوم بما يلي:

• استكشاف أخطاء النظام معك عبر الهاتف أو عن طريق إرسال فني صيانة، أم يجب عليك إرجاع النظام إلى المصنع للصيانة؟
• هل يجب توفير مصدر الطاقة بشكل مستقل عن ملف الختم؟ إذا كان المكونان منفصلين، فإن فشل أحدهما لن يجبرك على إزالة النظام بأكمله من الخدمة.
• هل تريد توفير قطع الغيار بسرعة؟ من الأفضل أن تصل قطع الغيار إلى مصنعك في اليوم التالي لطلبها.

أخيرًا، قد ترغب في اختيار نظام كبير بما يكفي لاستيعاب العديد من أشكال وأحجام الأغطية والزجاجات، بالإضافة إلى نظام يمكنه التعامل مع سرعات خطوط عالية. بهذه الطريقة، لن تحتاج إلى استبدال الوحدة إذا تغير تطبيقك أو زاد إنتاجك. قد يوفر لك دفع المزيد الآن مقابل مصدر طاقة أكبر أو تصميم ملف أكثر مرونة المال في المستقبل. إذا كنت تعلم أن التطبيق سيتغير، فابحث عن نظام يسمح لك بتبديل ملفات الختم دون أدوات. غالبًا ما يشتري المعبئون المتعاقدون أكثر من ملف ختم واحد حتى يتمكنوا من إغلاق مجموعة متنوعة من أحجام وأنماط الأغطية.

المعدات الاختيارية

تتضمن الخيارات الأكثر شعبية ما يلي:

• كاشف سلامة الختم. يكتشف هذا الجهاز الرقائق المفقودة والأغطية المفكوكة والأغطية المقلوبة والزجاجات المعطلة.
• جهاز الرفض الهوائي. يعمل هذا الجهاز جنبًا إلى جنب مع جهاز الكشف عن سلامة الختم، فيقوم بإخراج المنتجات غير المختومة المحتملة إلى صينية حتى لا تصل الزجاجات ذات الأختام المعيبة إلى نهاية الخط.
• إنذارات مرئية أو مسموعة. تتيح لك معرفة وجود مشكلة حتى لو كنت على مسافة من النظام.
• دعم التحقق. يعد IQ/OQ إلزاميًا في معظم خطوط تعبئة الأدوية، كما أصبحت مؤهلات التثبيت والتأهيل التشغيلي شائعة أيضًا في صناعات المكملات الغذائية والأغذية.

تثبيت

تعتبر مانعات التسرب الحثية سهلة التركيب. تتطلب مانعات التسرب من 3 إلى 5 أقدام من الناقل المستقيم الخالي من العوائق لتركيب أو وضع ملف الختم. يتم تثبيت الملف دائمًا بشكل موازٍ للناقل. لمنع التسخين العرضي، حافظ على منطقة الختم خالية من المكونات المعدنية.
