- سرعة الختم: 800~900 / في الساعة
- أبعاد الكرتونة (عرض): 150 مم ~ 500 مم
- ارتفاع الكرتون (H): 120 مم ~ 500 مم
- طول الكرتونة (L): 200 مم ~ 600 مم
- شريط قابل للتطبيق: 48~60~75 عرضًا × 1000 مل
- طول الأسطوانة: 570 ~ 770 ملم (قابل للتعديل)
- أبعاد الماكينة: الطول 1880 × العرض 900 × الارتفاع 1510 ملم
- الوزن: ≈180كجم
- الحد الأقصى: 50 ديسيبل
- استهلاك الكهرباء: الحد الأقصى: 1.2 كيلو وات
- مصدر الطاقة: 220 فولت/50 هرتز/60 هرتز/1 طور أو 380 فولت/50 هرتز/60 هرتز/3 طور
- مصدر الهواء: 3 كجم/سم2 100nl/دقيقة

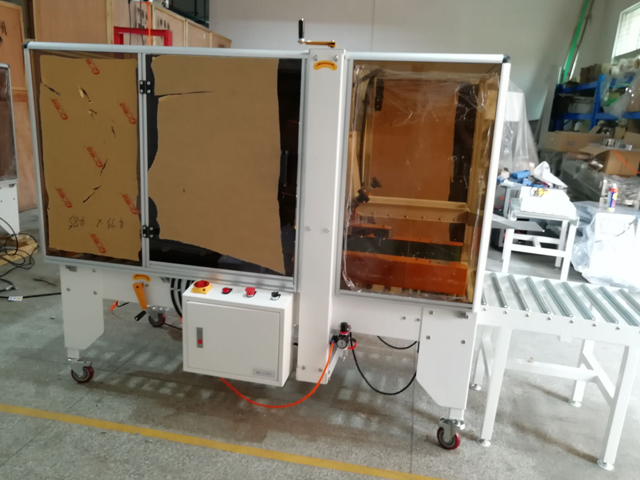

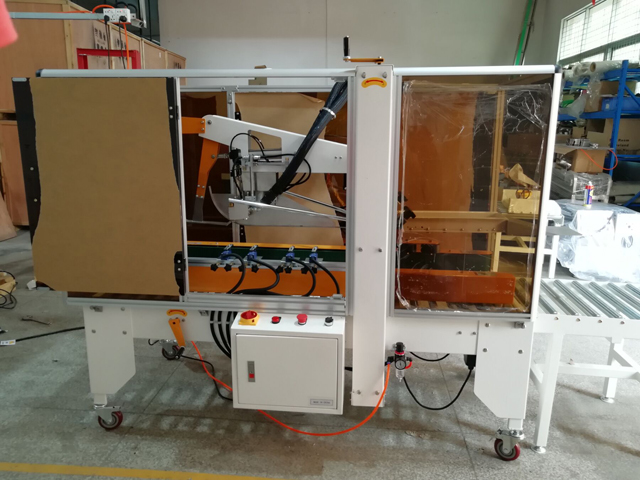

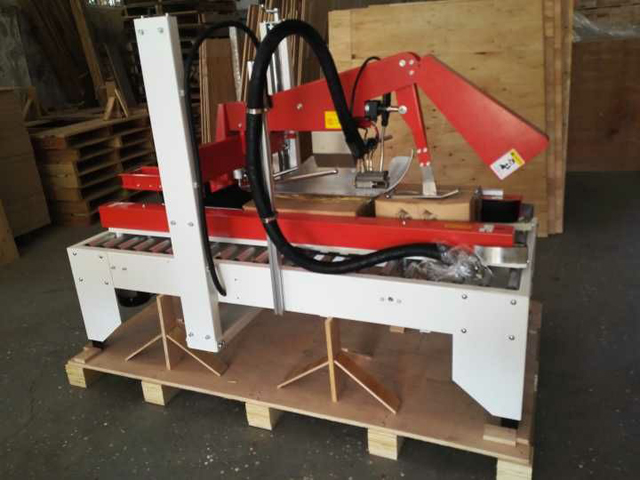

تتكون الآلة من جزأين: آلة ختم الكرتون وجهاز الغراء الساخن المنصهر؛ هذه الآلة مناسبة لختم الكرتون والشريط، آلة شريط اللاصق ذات الختم الأوتوماتيكي مع غطاء قابل للطي أوتوماتيكيًا، هي خصائص معدات التغليف المثالية لوظيفة الراحة والاقتصاد والكفاءة.
| الأجزاء المعتمدة لآلة غلق وطي الكرتون شبه الأوتوماتيكية | |
| 1. المحرك: تايوان لويانغ | |
| 2. مفتاح الطاقة: كوريا KACON | |
| 3. المحمل: اليابان NSK | |
| 4. القاطع: اليابان SKD11 | |
| 5. أحزمة النقل: الاستيراد من إيطاليا | |
| 6. العجلات: VK-CS-50E | |
| 7. مفتاح اللمس: OMRON اليابانية | |
| 8. مرحل وسيط: Janpan IDEC | |
| 9. موصل التيار المتردد: CHINT | |
| 10. أسطوانة: تايوان شاركو | |
| 11. صمام مغناطيسي: شركة SHARKO التايوانية |

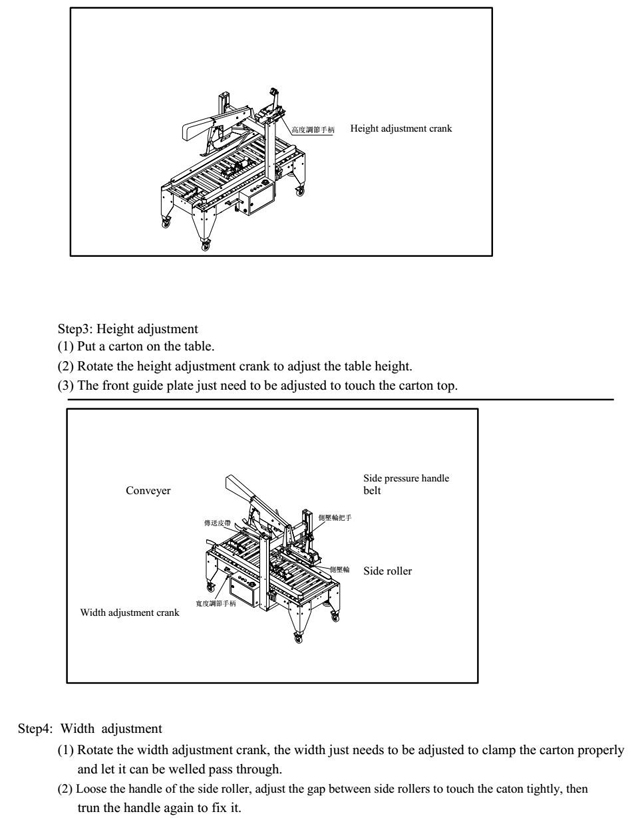

كيفية ضبط آلة غلق الكرتون لتناسب أحجام مختلفة من الكرتون:
قبل القيام بأعمال التعديل، يرجى فصل مصدر الطاقة.
الخطوة 1: ضبط ارتفاع الطاولة
قم بتثبيت المعدات في مكان التخزين المناسب، ثم اضبط سطح الطاولة على الارتفاع المطلوب.
(1) قم بفك المسمار القابل للتعديل.
(2) ضبط ارتفاع رجل الطاولة.
(3) قفل المسمار.
(4) اضغط على السدادة لتثبيت الموضع.
الخطوة 2: الضبط الهوائي
(1) ربط الماكينة بمصدر الطاقة الهوائي.
(2) اسحب المسمار وأدره في اتجاه عقارب الساعة لزيادة الضغط أو عكس اتجاه عقارب الساعة لتقليل الضغط
(3) يجب تعديل الضغط الهوائي إلى حوالي 5-6 كجم/سم2.
(4) قم بتدوير المسمار بإحكام بعد الانتهاء من أعمال الضبط.
مواصفة
- سرعة الختم: 800~900 / في الساعة
- أبعاد الكرتونة (عرض): 150 مم ~ 500 مم
- ارتفاع الكرتون (H): 120 مم ~ 500 مم
- طول الكرتونة (L): 200 مم ~ 600 مم
- شريط قابل للتطبيق: 48~60~75 عرضًا × 1000 مل
- طول الأسطوانة: 570 ~ 770 ملم (قابل للتعديل)
- أبعاد الماكينة: الطول 1880 × العرض 900 × الارتفاع 1510 ملم
- الوزن: ≈180كجم
- الحد الأقصى: 50 ديسيبل
- استهلاك الكهرباء: الحد الأقصى: 1.2 كيلو وات
- مصدر الطاقة: 220 فولت/50 هرتز/60 هرتز/1 طور أو 380 فولت/50 هرتز/60 هرتز/3 طور
- مصدر الهواء: 3 كجم/سم2 100nl/دقيقة

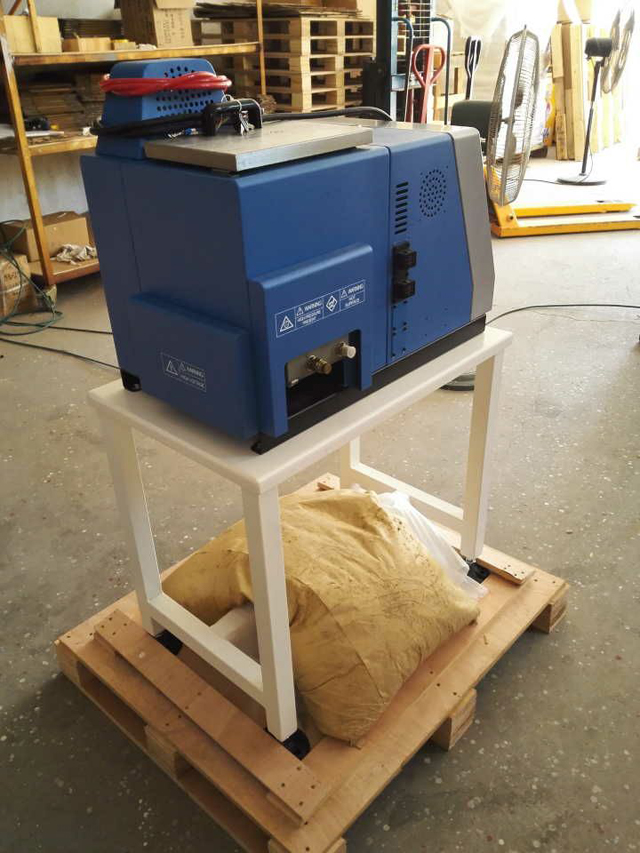

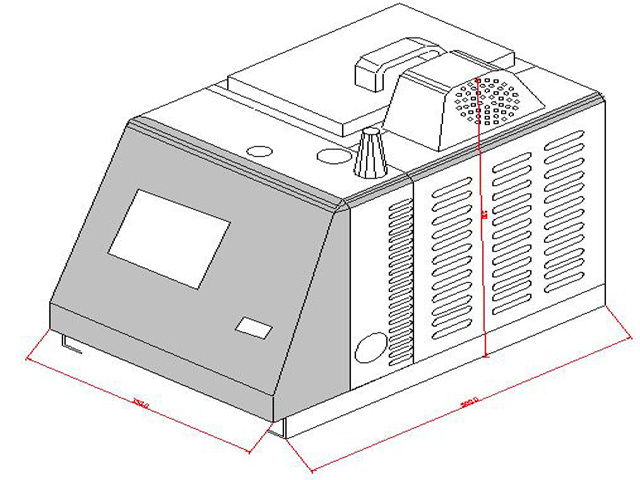

المعايير الفنية لجهاز الغراء الساخن
- حجم اسطوانة الغراء: 10 لتر
- سعة التخزين: 9.8 لتر
- نطاق ضغط الهواء: 48-415 كيلو باسكال (10-60 رطل/بوصة مربعة)
- معيار جهد الإدخال: تيار متردد 200-240 فولت 1PH 50/60 هرتز
- حجم الماكينة: 750*450*470 مم
- وزن الماكينة: 65 كجم
- نطاق درجة الحرارة المحيطة: 0-50 درجة مئوية
- نطاق درجة الحرارة: 0-260 درجة مئوية
- الحد الأقصى لضغط العمل الهيدروليكي: 8.7 ميجا باسكال
- مستويات الحماية: IP54

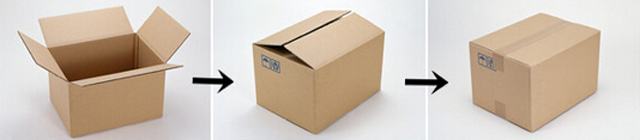

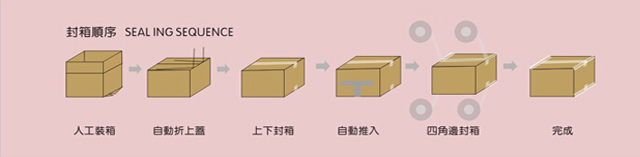

مخطط انسيابي لعملية ختم الكرتون من معدات ختم علب الكرتون:

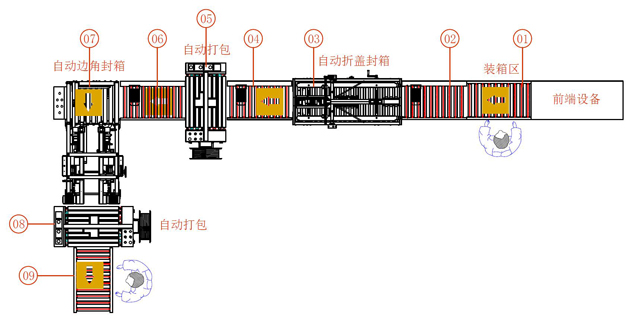

سير العمل لعملية التغليف النهائي للكرتون الأوتوماتيكي بالكامل:

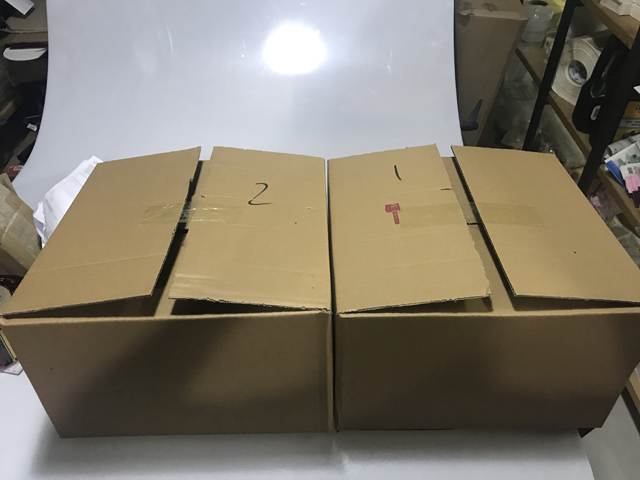

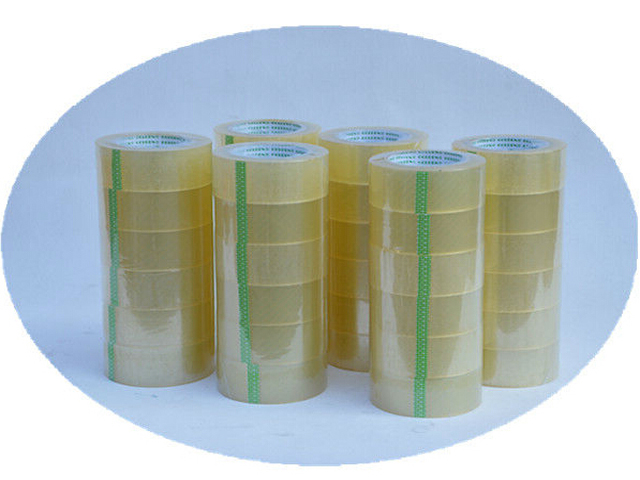

أشرطة لاصقة مزودة بآلة غلق الكرتون لغلق الكرتون:

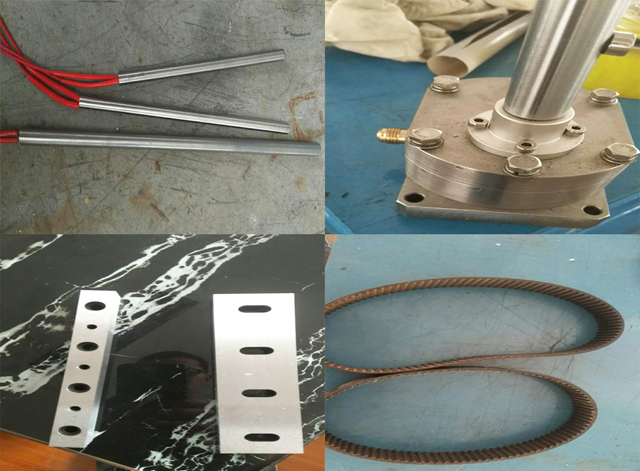

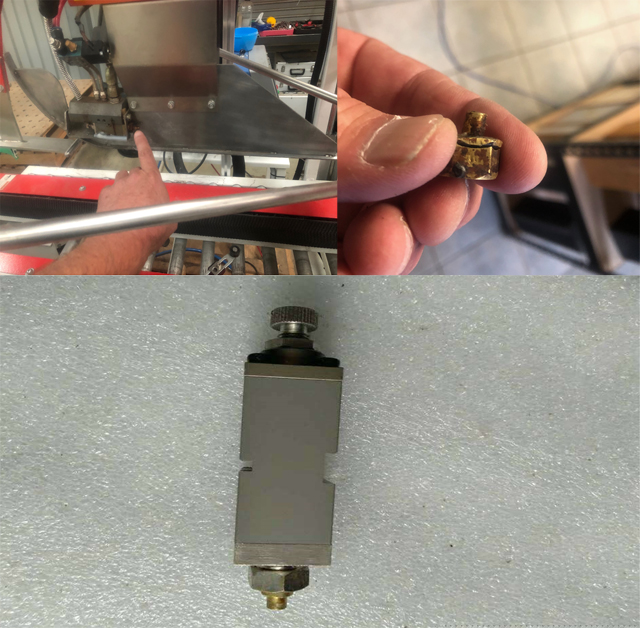

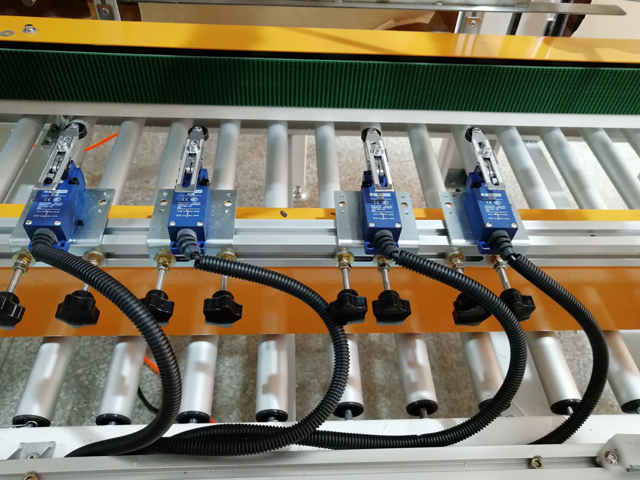

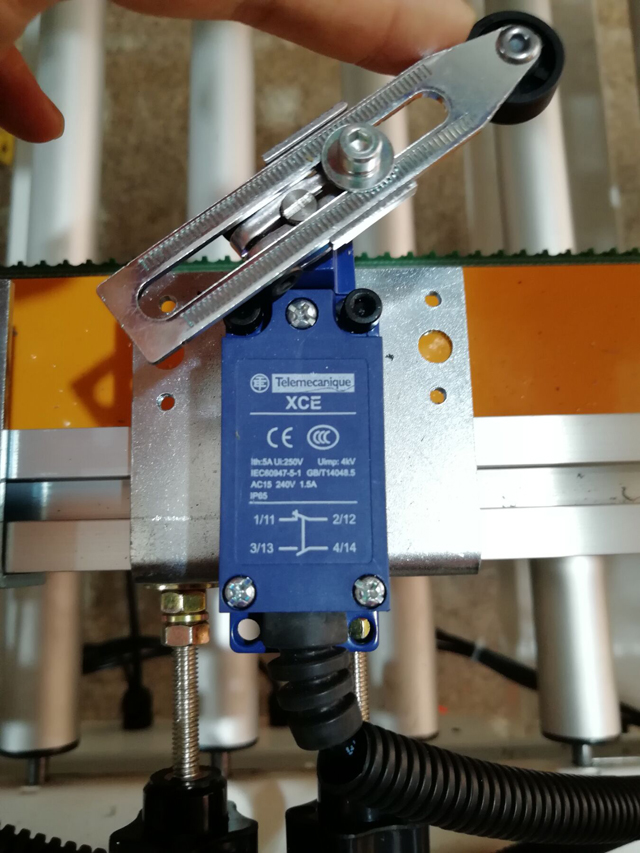

قطع غيار ماكينة الختم:

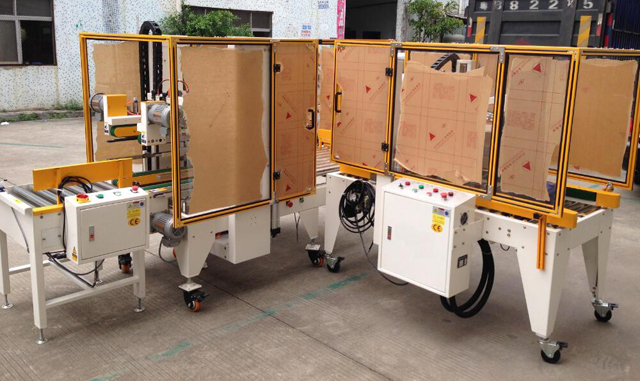

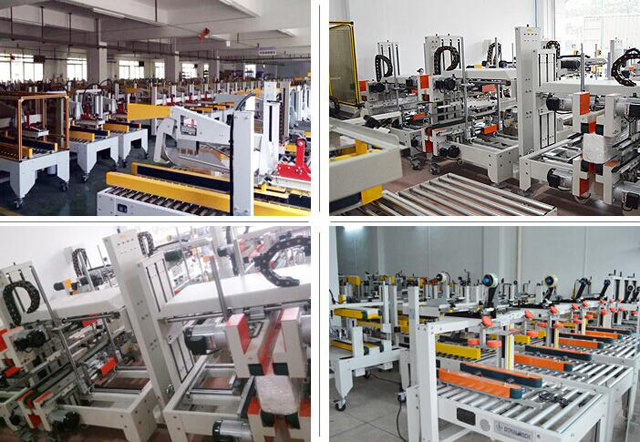

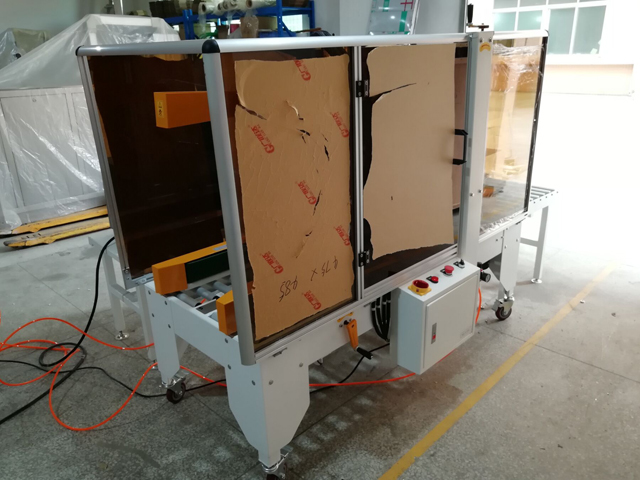

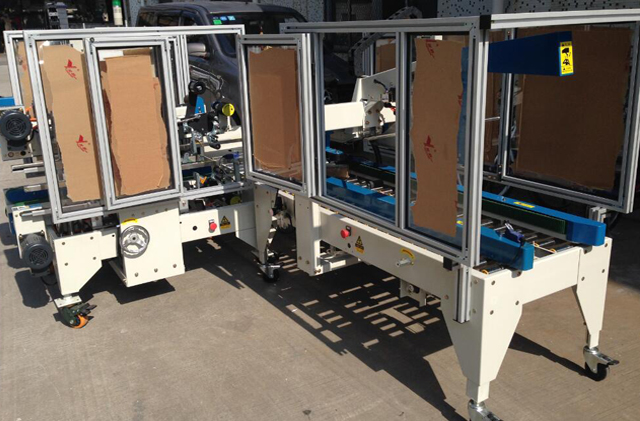

ورشة عمل مصنع لآلات غلق الكرتون نماذج مختلفة للتجميع والتشغيل
الأعطال والحلول لمعدات غلق الصناديق:
| عطل في مانع التسرب وحل المشكلة | |||
| لا | عطل | سبب محتمل | حل |
| 1 | لا يمكن قطع الشريط اللاصق | رقعة المثقب ليست حادة بالقدر الكافي. يتم انسداد سن المثقب بواسطة الرابط. | تغيير رقعة المخرطة غسل رقعة المخرطة |
| 2 | يوجد ذيل بعد قطع الشريط اللاصق. | رقعة المخرطة ليست حادة بدرجة كافية. يوجد ساق على مقعد المخرطة. زنبرك السحب فضفاض للغاية. | تحقق مما إذا كان الصامولة الموجودة على مقعد المخرطة فضفاضة للغاية أم لا. قم بتزييت الصامولة إذا لزم الأمر. |
| 3 | لا يمكن لشريط اللاصق أن يلتصق بالكرتون بشكل كامل. | الزنبرك الرئيسي فضفاض للغاية ويوجد غراء على محور الأسطوانة. الشريط اللاصق غير مؤهل | اضبط شد الزنبرك الرئيسي ونظف الأسطوانة. قم بتغيير الشريط اللاصق |
| 4 | تم قفل الكرتون في منتصف الطريق. | الجوز الموجود على عجلة اللصق محكم للغاية، وتعديل ارتفاع خط نقل الكرتون غير مناسب، والزنبرك الرئيسي محكم للغاية. | قم بفك عجلة اللصق، وضبط الصمولة، وإعادة ضبط الارتفاع وفك الزنبرك الرئيسي. |
| 5 | يتم قطع الشريط اللاصق أثناء عملية الختم. | تبرز رقعة المخرطة بشكل مفرط. | خفض مكان رقعة المخرطة. |
| 6 | غالبا ما يكون الشريط اللاصق خارج المسار. | ضغط الأسطوانة التوجيهية على الكرتون ليس متساويًا. | أعد ضبط مساحة الأسطوانة التوجيهية. |
| 7 | الشريط اللاصق ليس على الخط المركزي. | تم كسر العجلة المضادة للرجوع. | تغيير مضاد التراجع. |
| 8 | هناك خلل أثناء عملية الختم. | يوجد غبار على مقعد المحور. | قم بتنظيف مقعد المحور وتزييته. |
| 9 | يوجد نتوء قبل الختم وغطاء بعد الختم. | تختلف سرعة الأشرطة المختلفة، والكرتون ليس في المكان المناسب عند الدفع داخل الماكينة. | قم بضبط سحب كل خط نقل ليكون متسقًا حتى يمكن وضع الكرتون في المكان الصحيح. |
| 10 | يوجد ستائر بعد الختم | ضغط الشريط اللاصق كبير جدًا | |
يضمن: بالنسبة لجميع الآلات، تدعي الشركة أن الضمان مدته عام واحد. (لا يشمل الضمان المشكلات الناجمة عن الحوادث أو سوء الاستخدام أو سوء التطبيق أو تلف التخزين أو الإهمال أو تعديل المعدات أو مكوناتها. كما أن قطع الغيار التي يمكن كسرها بسهولة لا تشمل الضمان)
تثبيت: بعد وصول الماكينة إلى مصنعك، إذا كنت بحاجة إلى ذلك، سيذهب فنيونا إلى مكانك لتثبيت الماكينة واختبارها وتدريب العامل على تشغيل الماكينة (يعتمد وقت التدريب على العامل). يجب أن تكون النفقات (تذكرة الطيران والطعام والفندق ورسوم السفر في بلدك) على حسابك ويجب أن تدفع للفني 150 دولارًا أمريكيًا في اليوم. يمكنك أيضًا الذهاب إلى مصنعنا للتدريب.
بعد الخدمة: إذا واجهتك مشكلة في الماكينة، فسيذهب فنيونا إلى مكانك لإصلاح الماكينة في أسرع وقت ممكن. يجب أن تكون التكلفة في حسابك (كما هو موضح أعلاه).

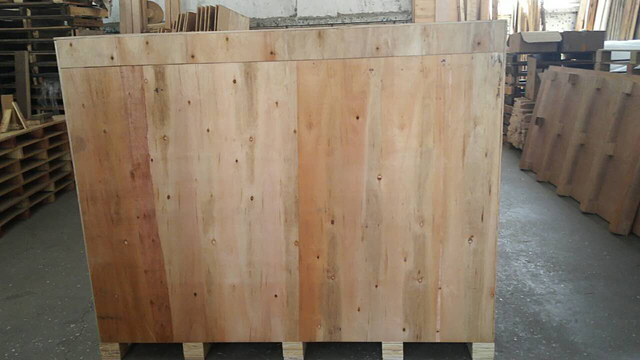

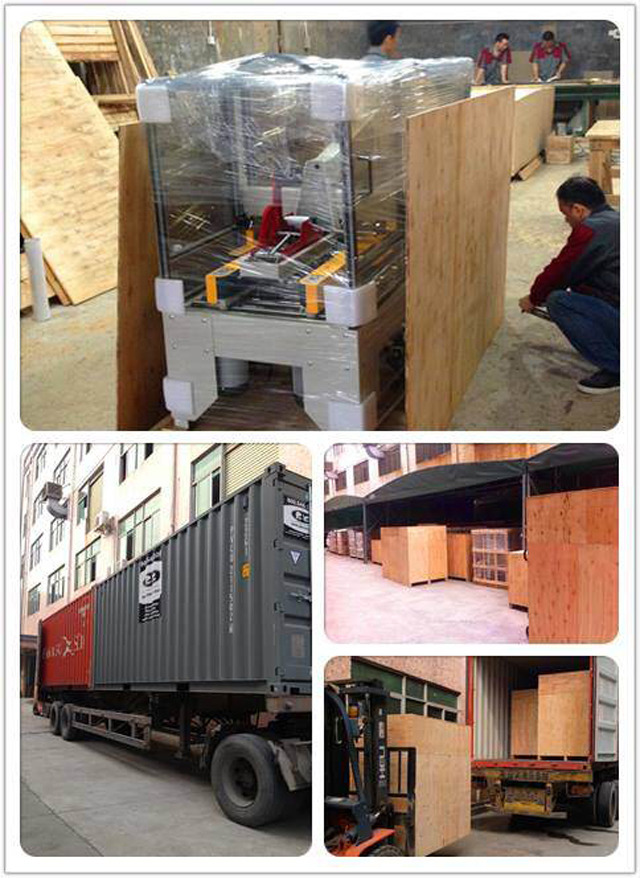

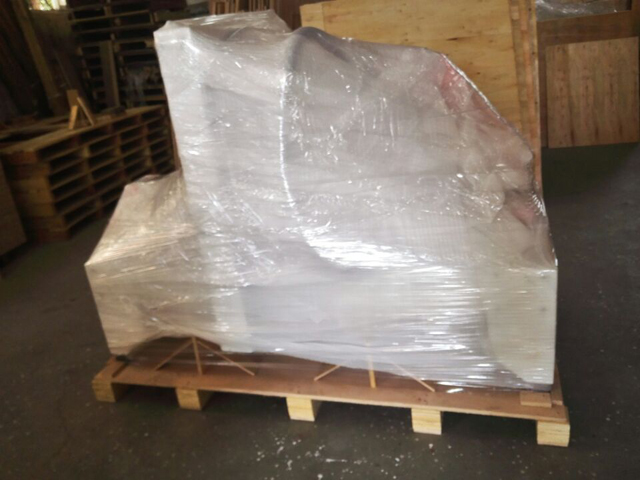

التعبئة في صندوق خشبي:
