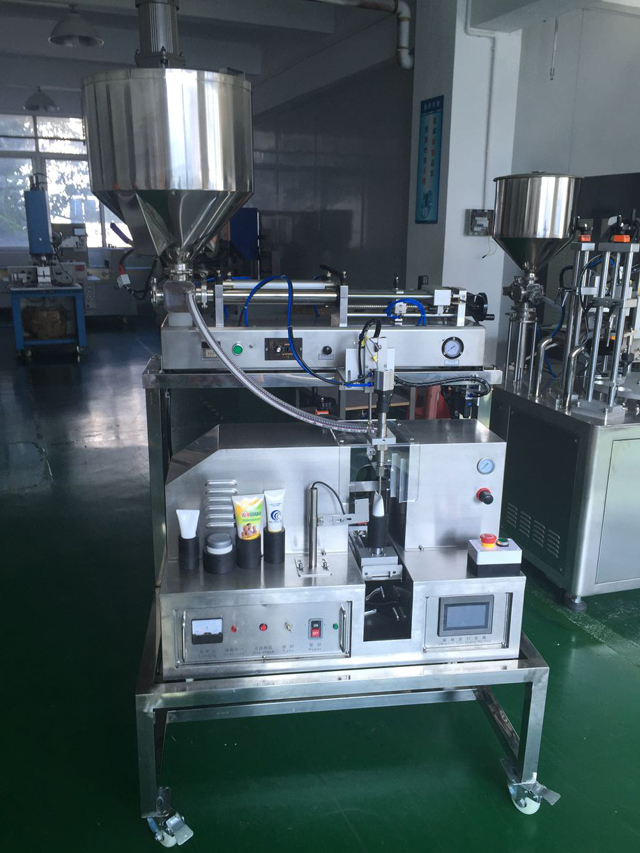

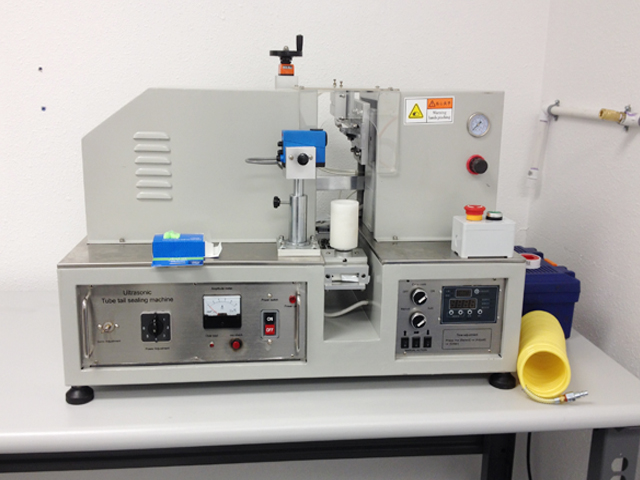

آلة تعبئة الأنابيب شبه الأوتوماتيكية مع معدات الختم بالموجات فوق الصوتية

الموديل: VK-TFS-002U
مصدر الطاقة: 220 فولت/50 هرتز/مرحلة واحدة
القوة: 1500 واط
التردد: 20 كيلو هرتز
طول الأنبوب: 40-280 مم
قطر الأنبوب: 10-80 مم
حجم التعبئة: أ: 5-30 مل ب: 6-60 مل ج: 10-120 مل د: 25-250 مل هـ: 50-500 مل (اختياري)
الحجم: 735*670*1300 مم
الوزن: 130كجم

الوظيفة والتطبيق

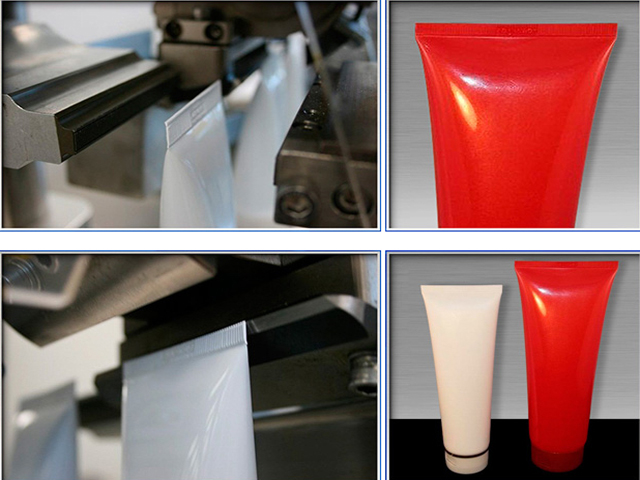

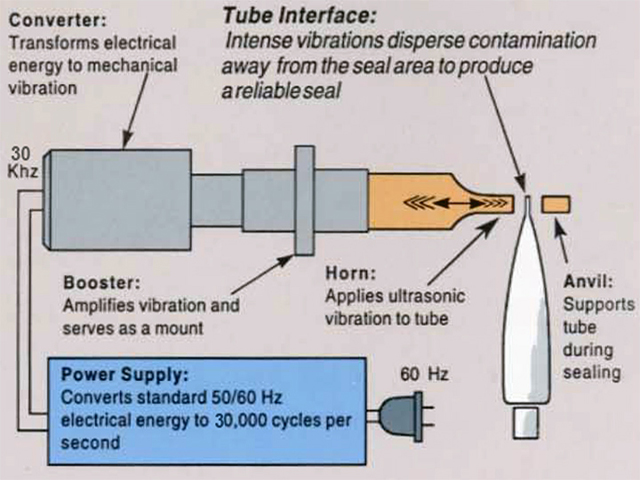

استخدم الموجات فوق الصوتية للحام ذيل الأنبوب البلاستيكي الناعم. لا تحتاج إلى أي مادة لاصقة أو حشو أو مذيب عند اللحام، ولا تستهلك كميات كبيرة من الحرارة، وسهلة التشغيل، وسرعة لحام عالية، وكفاءة عالية.

تُستخدم هذه الآلة على نطاق واسع في معجون الأسنان ومستحضرات التجميل والمنتجات الطبية والأغذية والأنابيب الصناعية وما إلى ذلك.

المعلمات الرئيسية

نموذج	في كيه-تي اف اس-002 يو
مزود الطاقة	220 فولت/50 هرتز/مرحلة واحدة
قوة	1500 واط
تكرار	20 كيلو هرتز
طول الأنبوب	40-280 ملم
قطر الأنبوب	10-80 ملم
حجم التعبئة	أ: 5-30 مل ب: 6-60 مل ج: 10-120 مل د: 25-250 مل هـ: 50-500 مل (اختياري)
مقاس	735*6701300 مم
وزن	130كجم

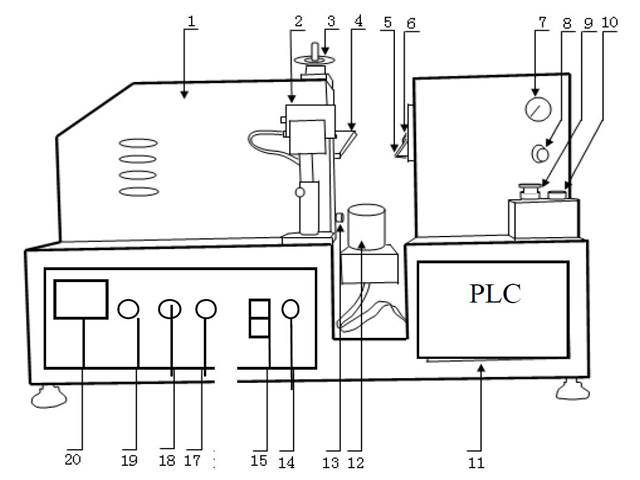

تخطيط آلة الختم

الجسم الرئيسي
المستشعر
ضبط ارتفاع الأنبوب
القالب الأمامي
قالب الظهر
القاطع
مقياس ضغط الغاز
ضبط ضغط الغاز
زر الطوارئ
زر البدء
وحدة تحكم منطقية قابلة للبرمجة
حامل
تعديل فجوة القوالب
مصباح الطاقة
مفتاح الطاقة
لحن
فحص OSC
مصباح التحميل الزائد
عداد التحميل

(ملاحظة: يرجى التحقق من قالب المسمار الأمامي إذا كان به قفل قوي، كما هو الحال عند النقل والمسمار فضفاضة)

جزء الختم

بدء تشغيل المحرك: هذا للتحكم في تشغيل حامل الأنبوب
بدء تشغيل أسطوانة التغذية: هذا للتحكم في تغذية حامل الأنبوب
بدء تشغيل الأسطوانة بالموجات فوق الصوتية: هذا للتحكم في عمل القالب العلوي والسفلي.
بدء تشغيل أسطوانة التشذيب: هذا للتحكم في القاطع
أسطوانة التعبئة: تستخدم للتحكم في نجمة أسطوانة رأس التعبئة أو التوقف عند التشغيل اليدوي
بدء التعبئة: هذا للتحكم في نجمة التعبئة أو التوقف عند التعبئة اليدوية
بدء التشغيل بالموجات فوق الصوتية: هذا للتحكم في التردد، وهو نفس "فحص 18. OSC"
تشغيل اتجاه الأنبوب: هذا للتحكم في إيقاف/تشغيل الاستشعار
ضبط الوقت: هذا لضبط وقت التأخير/ وقت اللحام/ وقت الإمساك
زمن التأخير: 0.80
وقت اللحام: قطر الأنبوب 20، سيكون الوقت حوالي: 0.20، قطر الأنبوب 30، سيكون الوقت حوالي 0.40، قطر الأنبوب 40، سيكون الوقت حوالي 0.50، قطر الأنبوب 50، سيكون الوقت حوالي 0.7
وقت الانتظار: 0.35

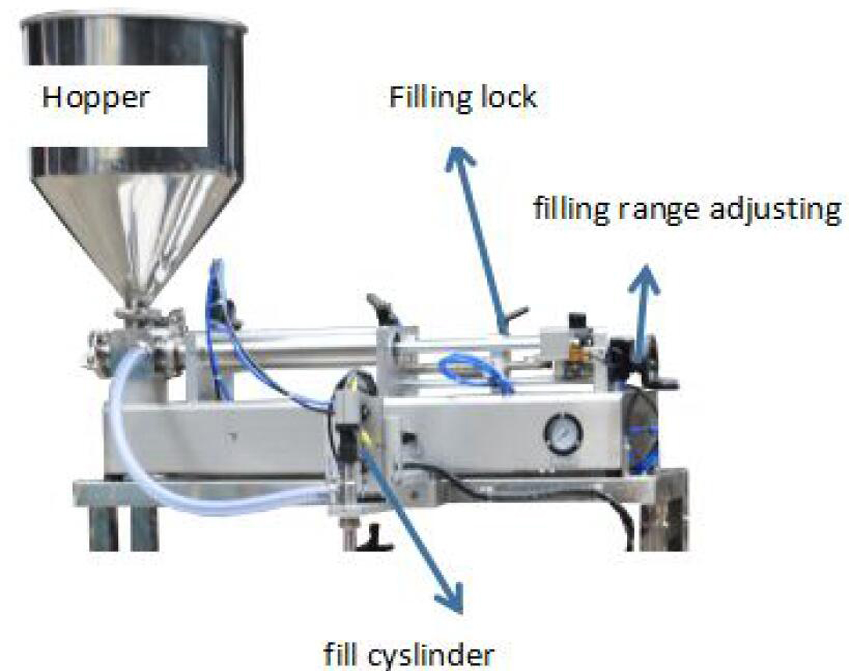

جزء التعبئة

عملية التشغيل

قم بتوصيل الطاقة والهواء المضغوط بشكل صحيح (نقترح 0.5 ميجا باسكال).
اضغط على مفتاح الطاقة
اضغط على زر "فحص OSC" واضبط "زر الضبط" في نفس الوقت، من فضلك استخدم المسمار الموجود على زر الضبط، يمكنك الدوران إلى اليسار أو اليمين، بينما تجد الحد الأدنى من "ضوء الإشارة" (سيكون أقل من 1 أمبير) ثابتًا "ضبط التردد". (لا تضغط على "فحص OSC" بشكل مستمر، اضغط عليه بشكل متقطع)
ضع الأنبوب على الحامل.
اضغط على "بدء تشغيل الأسطوانة بالموجات فوق الصوتية"، وسيتم إغلاق القالب الأمامي والقالب الخلفي. اضبط "ضبط فجوة القالب"، واترك القالبين يتلامسان فقط ولا توجد فجوة. اضغط على "وحدة التحكم في القاطع" وتأكد من أن القاطع سيعمل بسلاسة. (يجب وضع الأنبوب البلاستيكي على حامل الأنبوب عند الضبط)
قم بضبط القالب الأمامي والقالب الخلفي والقاطع في موضعهما الأصلي.
ضع الأنبوب على "الحامل" واضغط على "بدء تشغيل أسطوانة التغذية"، وسيمر الأنبوب بين قالبين. اضبط ارتفاع الحامل إذا لزم الأمر. (يُنصح بأن يكون الأنبوب أعلى من القالب الخلفي بمقدار 2 إلى 3 مم)
قم بإرجاع الأنبوب إلى موضعه الأصلي.
اضبط على الحالة التلقائية، وقم بتشغيل المستشعر إذا كان الأنبوب يحتوي على رمز لوني وإلا فقم بإيقاف تشغيله.
اضغط على زر "تلقائي" وستعمل الماكينة تلقائيًا.

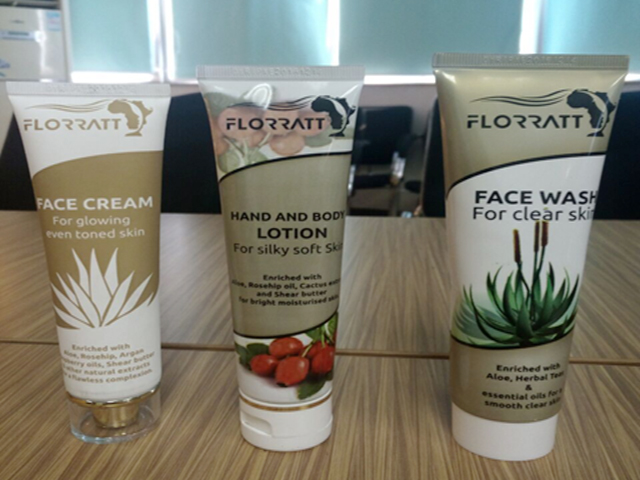

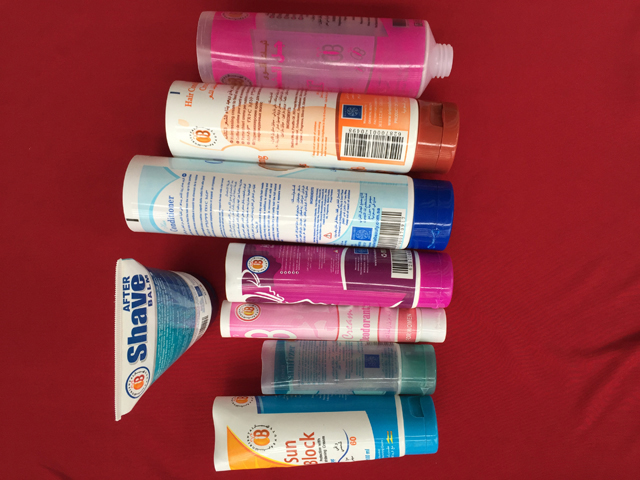

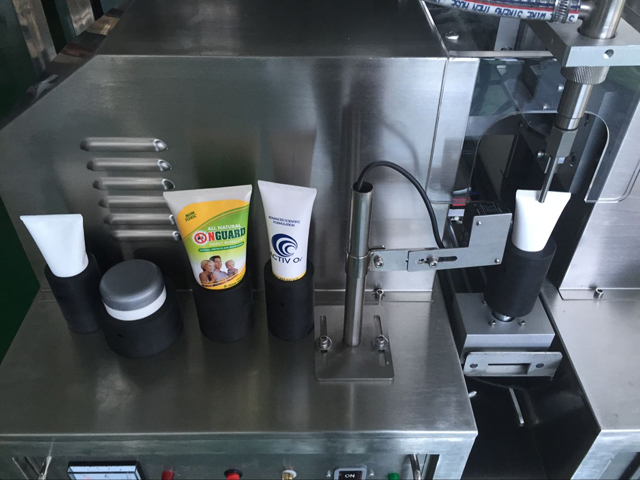

العينات

الفشل والعلاج

فشل	سبب	علاج
الآلة لا تعمل أو تعمل بشكل غير طبيعي	لا يوجد طاقة أو هواء مضغوط	توصيل الطاقة والهواء المضغوط
الآلة لا تعمل أو تعمل بشكل غير طبيعي	انخفاض ضغط الهواء المضغوط	تعزيز ضغط الهواء
فيضان البلاستيك أو عدم صلاحيته بعد اللحام	قوالبان مغلقتان للغاية أو منفصلتان للغاية	ضبط الفجوة بين القالبين
حافة خشنة بعد القطع	قاطعة حادة	شحذ القاطع أو استبدال القاطع الحاد
حافة خشنة بعد القطع	القاطع لديه فجوة كبيرة بين القالب الخلفي	اصنع قالبًا لقطع اللمس الخلفي
