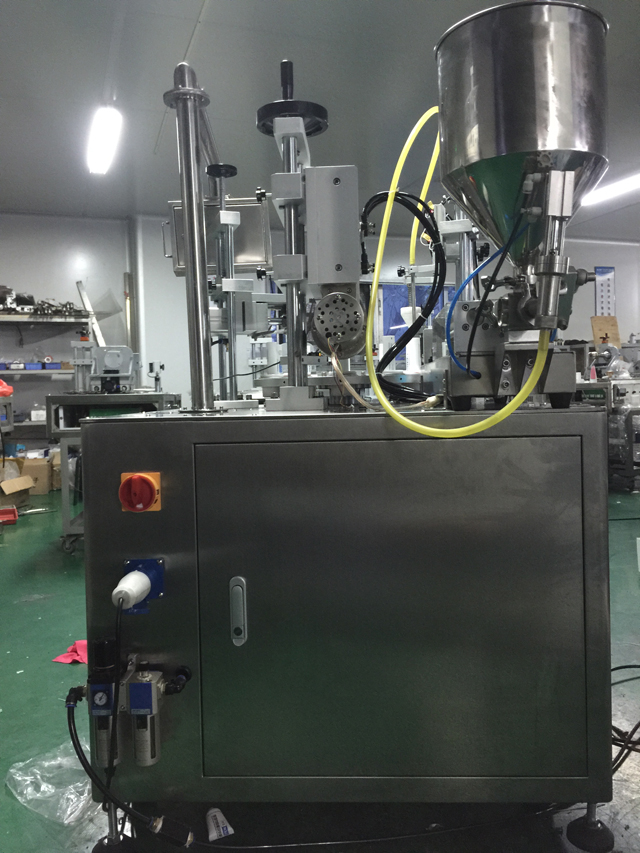

معدات تعبئة الأنابيب الدوارة شبه الأوتوماتيكية مع ختم الذيل بالموجات فوق الصوتية

• الموديل: VK-TFS-006U
• مصدر الطاقة: تيار متردد 220 فولت 50/60 هرتز، مرحلة واحدة
• القوة: 2 كيلو وات
• نطاق التعبئة: أ: 5-30 مل ب: 6-60 مل ج: 10-120 مل د: 25-250 مل هـ: 50-500 مل
• قطر الختم: 5-50 مم
• الارتفاع الأقصى: 5-200 مم
• القدرة: 20-30 أنبوبة/دقيقة
• الأبعاد: 1300*900*1550 مم
• شمال غرب: 350كجم
• رمز النظام المنسق: 8422 303090
• جسم الماكينة: فولاذ مقاوم للصدأ 202#

مشاهدة الفيديو

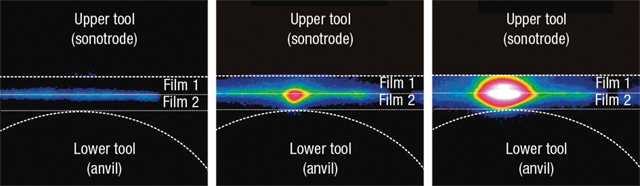

ترتبط معدات تعبئة أنابيب آلة الختم بالموجات فوق الصوتية بالختم بالموجات فوق الصوتية، حيث يتم توليد الحرارة المطلوبة للذوبان فقط داخل طبقة الختم بالحرارة البلاستيكية. لتحويل الاهتزازات إلى حرارة احتكاك موضعية، تكون ملفات تعريف السندان أو السونوترودين خطية في الغالب وتتضمن أقطارًا أو هضابًا صغيرة. تضمن هذه الملفات التركيز على مدخلات الطاقة وبالتالي أوقات ختم قصيرة بين 100 و 200 مللي ثانية. مع الختم بالموجات فوق الصوتية، يتم توليد الحرارة في داخل الفيلم، وليس عن طريق إدخال الحرارة من الخارج كما هو الحال مع الختم الحراري، على سبيل المثال. تظل الأدوات (السونوترويد والسندان) التي تتلامس مباشرة مع مادة التغليف باردة أثناء عملية اللحام بأكملها. تظل طبقة الدعم باردة تقريبًا وعند انتهاء إدخال الطاقة، تتبدد الحرارة بشكل أسرع إلى الخارج بسبب فرق درجة الحرارة بين طبقة الدعم وطبقة الختم بحيث تكون مقاومة الالتصاق الساخن أعلى بشكل ملحوظ.

يعتبر الختم بالموجات فوق الصوتية مناسبًا بشكل خاص لـ:

• الأغشية البلاستيكية الحرارية (الأكياس والحقائب) والأنابيب والصواني والأكواب
• الأنابيب والصواني والأكواب
• تغليف من الورق المقوى مع طلاء من البلاستيك الحراري
• الصمامات والفتحات الموجودة على الأفلام / مواد التصفية
• أغطية لولبية على العبوات/الأفلام الكرتونية المطلية

عند اختيار معدات تعبئة الأنابيب للأنابيب البلاستيكية، من المهم جدًا فهم الأنواع المختلفة من خيارات إحكام إغلاق الأنابيب المتاحة. تأتي آلات تعبئة الأنابيب مع خيارات إحكام إغلاق الهواء الساخن أو الإحكام بالموجات فوق الصوتية أو الإحكام النبضي أو الإحكام بالفك الساخن. يعد مطابقة نوع أنبوب الضغط مع معدات إحكام إغلاق الأنابيب الصحيحة أمرًا مهمًا للغاية لضمان إحكام إغلاق الأنابيب بشكل قوي واحترافي. تتصرف كل مادة أنبوب بشكل مختلف، لذا فإن ما يعمل بشكل جيد لأنبوب مستحضرات التجميل أحادي الطبقة المصنوع من البولي إيثيلين قد لا يعمل بشكل جيد مع أنبوب COEX متعدد الطبقات. اعتمادًا على الصناعة لمنتج معين، مثل أنابيب مستحضرات التجميل أو أنابيب العناية الشخصية أو الأنابيب الصيدلانية أو الأنابيب المنزلية والصناعية، قد يكون اختيار معدات تعبئة وإغلاق الأنابيب الصحيحة أمرًا صعبًا. دعنا نلقي نظرة على الخيارين الأكثر شيوعًا المستخدمين حاليًا في صناعة تغليف الأنابيب اليوم.

مانعات تسرب أنابيب الهواء الساخن

الخيار الأكثر شيوعًا لآلات سد الأنابيب هو سد الأنابيب بالهواء الساخن. باستخدام هذا النظام، يتم توليد الهواء الساخن ونفخه في الطرف المفتوح للأنبوب البلاستيكي أو الرقائقي. يخترق هذا الهواء الساخن جدار الأنبوب البلاستيكي ويسخن المادة بدرجة كافية لجعلها ناعمة ومرنة. ثم تقوم مجموعة من فكي سد الأنابيب بتجعيد البلاستيك الملين لإغلاق الطرف المفتوح. الميزة الأساسية لتقنية سد الأنابيب هذه هي سرعتها. ميزة أخرى هي أن ماكينات سد الهواء الساخن تعمل مع أكبر مجموعة من الأنابيب الرقائقية أو البلاستيكية. سواء كانت مادة الأنبوب من البولي إيثيلين منخفض الكثافة أو البولي إيثيلين متوسط الكثافة أو البولي إيثيلين عالي الكثافة أو البولي بروبلين أو طبقة واحدة أو طبقات متعددة مع أو بدون حماية حاجز EVOH، فإن سد الأنابيب بالهواء الساخن يجب أن يعمل. ومع ذلك، فإن العيب هو الحاجة إلى فوهات هواء ساخن محددة بمقاس لكل قطر أنبوب مملوء ومغلق. سيضيف هذا إلى تكلفة قطع الغيار المتغيرة اللازمة لتشغيل الأنبوب. ومع ذلك، فإن تكلفة قطع الغيار المنسقة ضئيلة عند حسابها على حجم تشغيل الإنتاج عند إنتاجية أعلى. نوصي بهذا النمط من حشو الأنابيب إذا كانت أحجام الإنتاج أكبر من 20000 أنبوب.

مانعات تسرب الأنابيب بالموجات فوق الصوتية

يعد سد الأنابيب بالموجات فوق الصوتية خيارًا شائعًا آخر موجودًا في صناعة التعبئة والتغليف اليوم. تحظى آلات سد الأنابيب المستقلة التي تستخدم الموجات فوق الصوتية بشعبية كبيرة لتشغيل الأنابيب ذات الحجم الصغير. يمكن أيضًا تجهيز آلات تعبئة الأنابيب بأنظمة سد الأنابيب بالموجات فوق الصوتية كبديل لسد الهواء الساخن. باستخدام سد الأنابيب بالموجات فوق الصوتية، يتم سد الأنابيب البلاستيكية والصفائحية عن طريق اهتزاز عالي التردد لقرن السد بالموجات فوق الصوتية. يولد هذا الاهتزاز عالي التردد حرارة شديدة عند جدار الأنبوب مما يتسبب في تليين بلاستيك أنبوب البولي إيثيلين. يتم إغلاق الطرف المفتوح للأنبوب البلاستيكي تحت ضغط من قرن السد وسندان السد المطابق، وبالتالي تشكيل لحام قوي. تتمثل مزايا سد الأنابيب بتقنية الموجات فوق الصوتية في سهولة الاستخدام، وعدم الحاجة إلى أجزاء بحجم مخصص، والقدرة على السد من خلال تلوث المنتج في منطقة السد كما يحدث عند ملء الأنبوب بالمنتج بشكل زائد. ومع ذلك، فإن العيب هو سرعة سد الأنبوب المنخفضة مقارنة بالسد بالهواء الساخن. فيما يتعلق بآلة السد بالموجات فوق الصوتية الخاصة بنا، فإن المعلومات الأساسية الواردة أدناه:

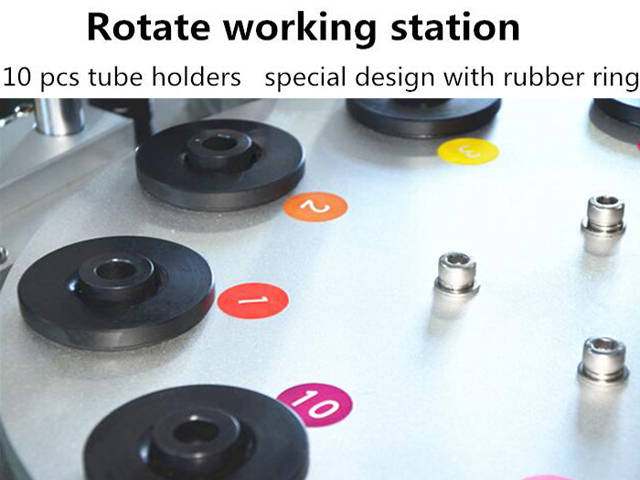

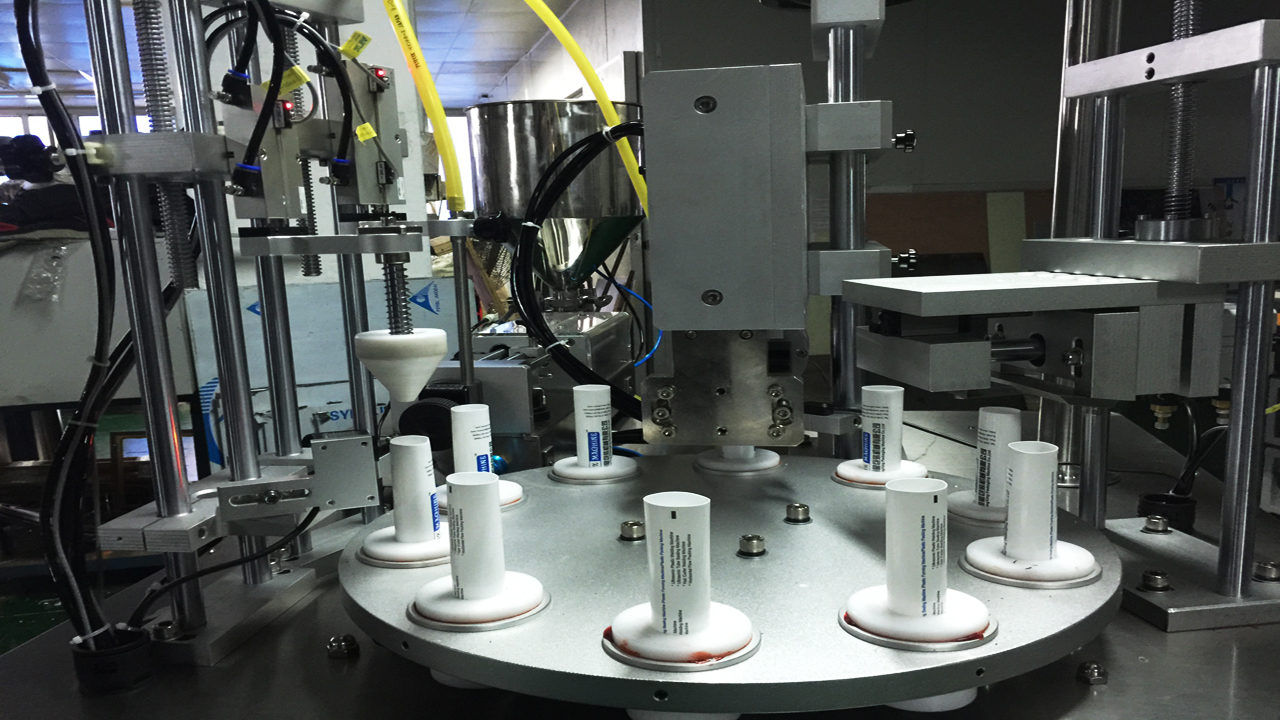

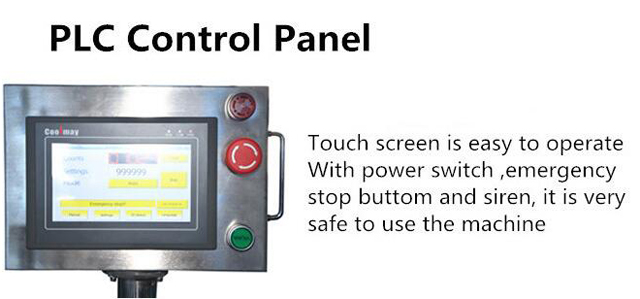

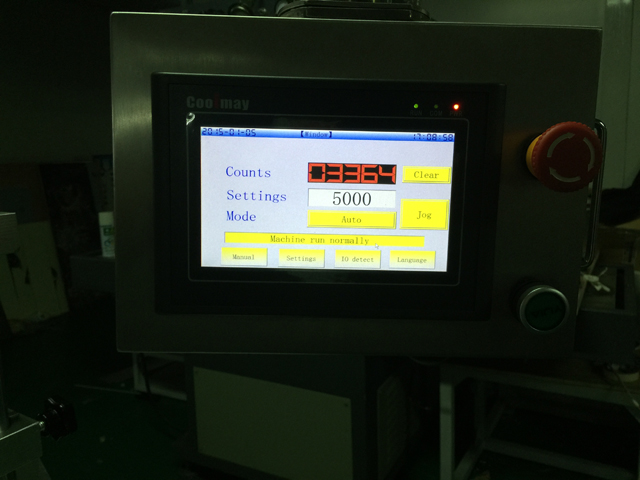

• آلة تعبئة وختم الخراطيم البلاستيكية المركبة المصنوعة من الفولاذ المقاوم للصدأ، باستخدام الأزرار للتحكم في عملية العمل: الأنابيب الاصطناعية، الدوران التلقائي، التعبئة الكمية، القطع التلقائي، الختم بالتسخين، ذيل القطع، الخروج النهائي.

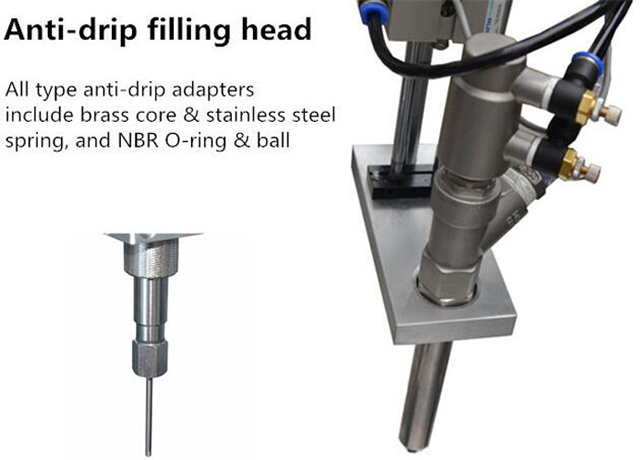

• يتم العمل بالكامل باستخدام التحكم الكامل في شوط الأسطوانة، مما يسهل ضبط حجم التعبئة، ويمكن تعديل سرعة التعبئة.
• ينطبق على جميع أنواع البلاستيك والخراطيم المركبة، التعبئة، الختم، طباعة التاريخ، قطع الذيل. مظهر الختم أنيق، وختم قوي، ودقة عالية، وثبات جيد.

المعلمات الأساسية

ملحوظة: المعلمات المذكورة أعلاه للإشارة فقط.

قد يؤدي تحديث المعلمات بشكل مستمر من قبل الجهاز إلى حدوث اختلافات فعلية، يرجى تفهم ذلك.

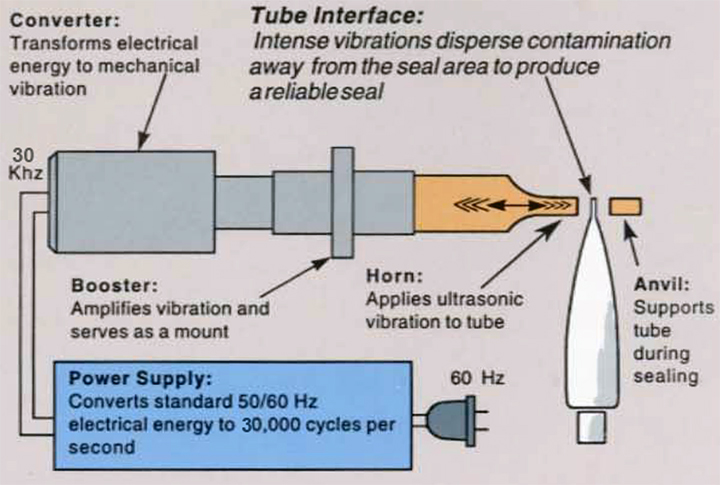

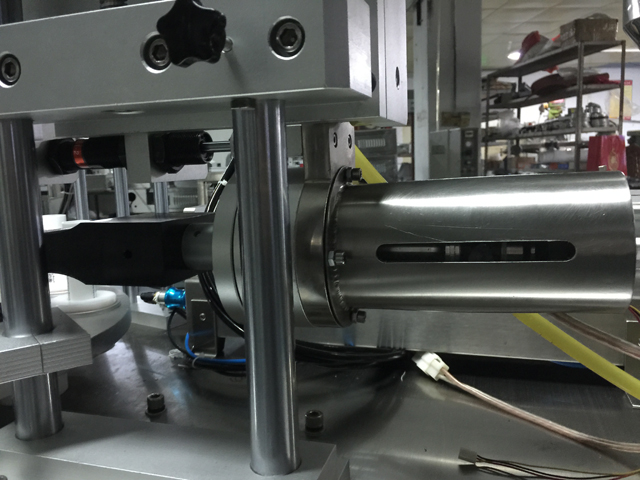

كيف تعمل تقنية الختم بالموجات فوق الصوتية

تم تصميم آلة سد الأنابيب بالموجات فوق الصوتية بحيث يتم تركيبها على جميع أنواع آلات التعبئة تقريبًا. مع تقدم الأنبوب إلى محطة سد الأنابيب بالموجات فوق الصوتية، يتم إغلاق مفتاح لبدء دورة اللحام. يتم توجيه الهواء إلى الأسطوانات لدفع سندان اللحام والقرن بالموجات فوق الصوتية نحو الخط المركزي للأنبوب.

يتم غلق الأنبوب بفجوة محددة مسبقًا ويتم الاحتفاظ به لتطبيق الطاقة الصوتية.

يقوم مصدر الطاقة بالموجات فوق الصوتية بأخذ الطاقة الكهربائية 50/60 هرتز وتحويلها إلى 30000 دورة في الثانية من خلال مذبذب الطاقة.

يتم تطبيق هذه الطاقة الكهربائية عالية التردد على المحول الذي يقوم بتحويل التيار الكهربائي إلى اهتزازات ميكانيكية عالية التردد.

تتسبب الطاقة الصوتية في اهتزاز البوق ضد نهاية الأنبوب بمعدل 30000 دورة في الثانية.

يؤدي الاهتزاز الشديد إلى تشتيت أي تلوث من منطقة الختم وتوليد الحرارة اللازمة لربط المادة.

يتم بعد ذلك إيقاف الطاقة وإبقاء الأنبوب مغلقًا لفترة وجيزة (عادةً ما تكون من 0.05 إلى 0.150 ثانية).

ثم ينتقل الأنبوب إلى المحطة التالية على خط التعبئة. تتراوح أوقات الدورة عادةً من 45 إلى 80 وحدة في الدقيقة، اعتمادًا على قطر الأنبوب والمادة.

مميزات المنتج

• يمكن استخدام الآلة للوحدات المقاومة للانفجار.

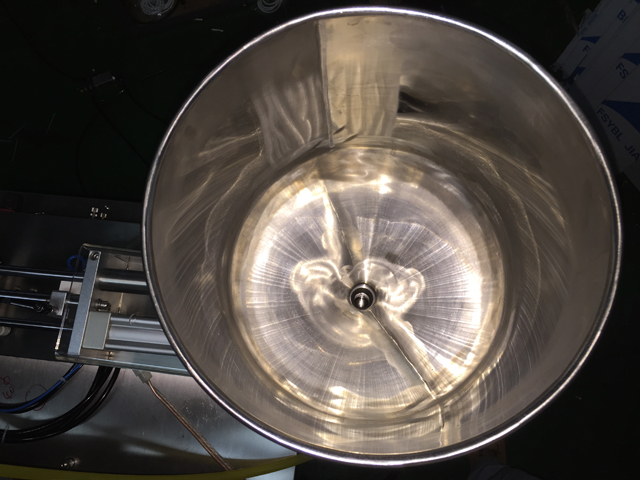

• يستخدم بشكل أساسي لملء كميات كبيرة من الماء والزيت واللوشن والمواد الشبيهة بالعجينة. وفقًا لاحتياجات الملء، يمكن تعديل رفع سطح العمل.
• حجم التعبئة 5-1000 مل، مقسمة إلى ست سلاسل: أ، ب، ج، د، هـ، و.
• وضع التغذية: عادي / نوع الشفط التلقائي اختر واحدًا.

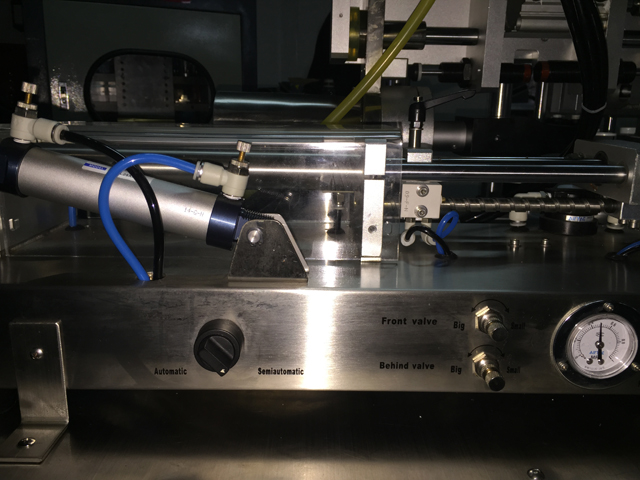

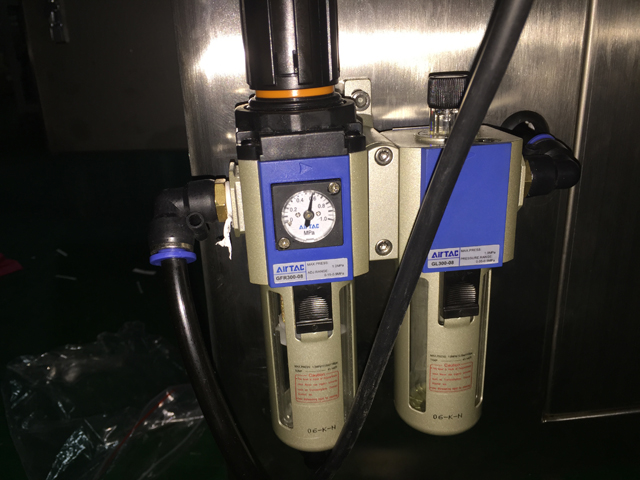

• التحكم: التحكم الهوائي

مكان عمل لآلة تعبئة وختم الأنابيب شبه أوتوماتيكية

1. المختبر

2. عمليات الإنتاج الصناعي مع خط المعالجة المستمر

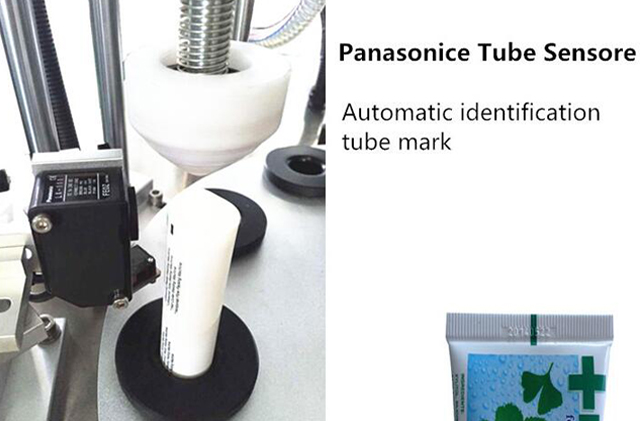

صور مفصلة

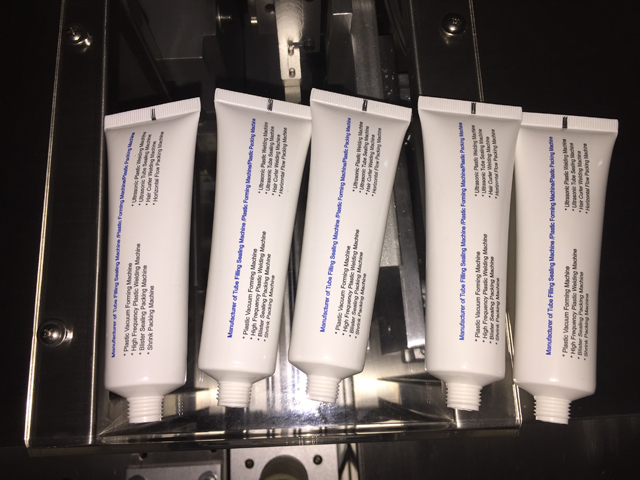

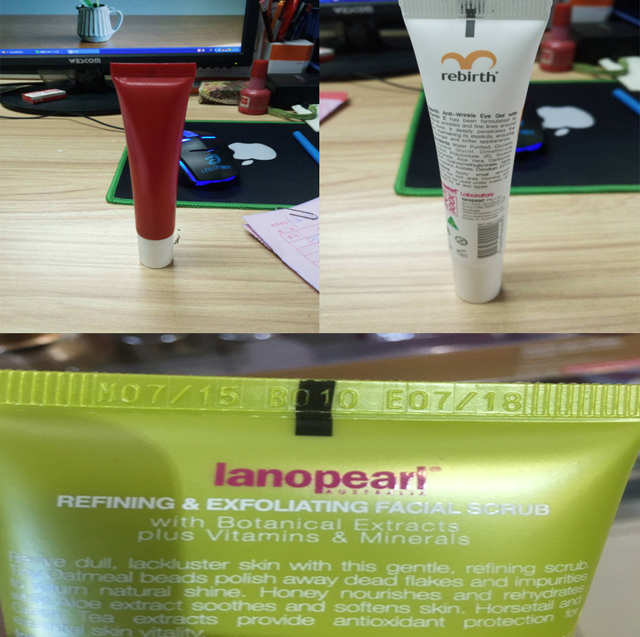

عينات الأنابيب
