- الموديل: VK-T807
- دقة الملصق: ±1 مم (باستثناء انحراف ملصق المنتج)
- سرعة وضع العلامات: 20~40 قطعة/الدقيقة (حسب حجم المنتج)
- حجم المنتج المطبق: 20≤الطول≤300 مم، 20≤العرض≤200 مم
- حجم الملصق المطبق: 20≤الطول≤150 مم، 20≤العرض≤150 مم
- حجم الماكينة: 970*790*1440 مم
- ضغط الهواء: 0.6 ميجا باسكال
- الطاقة: 220 فولت، 50/60 هرتز/140 واط
- الوزن: 99كجم
آلة وسم الأسلاك ذات السطح الدائري اليدوية تحقق وسمًا شبه تلقائي للملصق اللاصق أو الفيلم اللاصق على أنبوب الماء السلكي أو مفك البراغي وما إلى ذلك.
كيف تعمل الآلة:
تعتمد آلة الوسم على PLC باعتباره النواة، حيث تستقبل الإشارات وتتحكم في عمل جميع الأنظمة. عند تحريك مفتاح الدواسة، سيتم إرسال الإشارة إلى PLC ومعالجتها وفقًا لمجموعة من البرامج.
ثم أكمل عملية نزع الملصق وتغذية الملصق من خلال البدء في نظام التحكم في المحرك المتدرج. في الوقت نفسه، سوف ينتبه مستشعر موضع الملصق (المعروف أيضًا باسم العين الكهربائية) دائمًا إلى المسافة التي يمر بها الملصق.
عندما تمر العلامة، يرسل المستشعر الإشارة إلى PLC على الفور. ثم يرسل PLC، وفقًا لمجموعة من البرامج، الإشارة إلى نظام التحكم في المحرك المتدرج للتوقف والبدء في نظام الوسم لإكمال عملية الوسم.
مبدأ العمل
نظام النقل:
يوفر المحرك المتدرج الطاقة اللازمة لتجريد الملصقات من خلال الحزام المتزامن الذي يحرك آلية الجر وآلية استقبال المواد، وذلك لتحقيق تجريد الملصقات وإعادة تدوير ورقة الدعم الزجاجية.

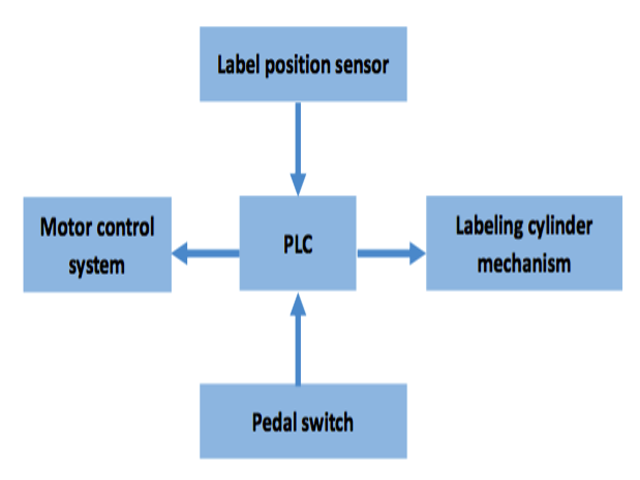

نظام التحكم:

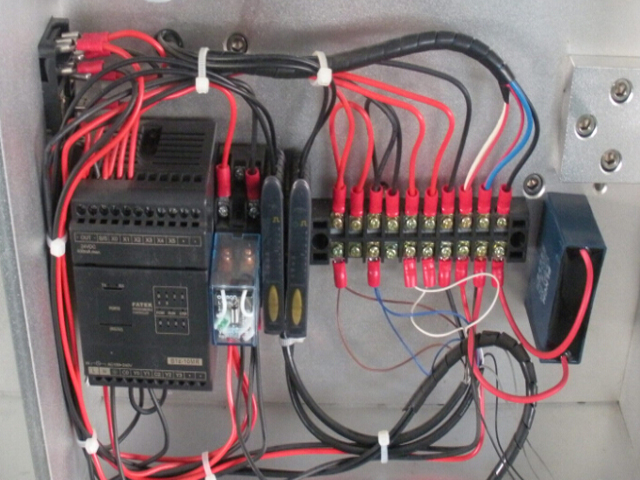

يتم التحكم في هذه الآلة باستخدام الكهرباء والغاز. يتم نقل الإشارة من العين الكهربائية (مستشعر SICK) ومفتاح الدواسة إلى PLC للمعالجة، من أجل تحقيق جميع عمليات نزع الملصقات ووضع العلامات والعد.
تطبيق آلة وسم الأسلاك:
المنتج المطبق: المنتجات الطويلة المستديرة التي يجب وضع ملصق ورقي أو ملصق فيلمي على السطح؛
الصناعات المطبقة: يستخدم على نطاق واسع في الصناعات الكهربائية والطبية والبلاستيكية وغيرها.
الخصائص التقنية لآلة وسم الأسلاك:
الهيكل الصغير يأخذ مساحة أقل وسهل النقل والتحميل.
دقة وضع العلامات والاستقرار جيدة؛ أنيق، بدون تجعد، بدون فقاعات.
من السهل استخدامه وتعديله، حيث يمكن للعمال الجدد استخدامه وتعديله بسهولة بعد تدريب بسيط.
تشغيل مستقر.
البيانات الفنية:
| نموذج | في كيه-تي807 |
| دقة الوسم | ±1 مم (باستثناء انحراف ملصق المنتج) |
| سرعة وضع العلامات | 20~40 قطعة/الدقيقة (حسب حجم المنتج) |
| حجم المنتج المطبق | 20 ≥ الطول ≥ 300 مم، 20 ≥ العرض ≥ 200 مم |
| حجم الملصق المطبق | 20 ≥ الطول ≥ 150 مم، 20 ≥ العرض ≥ 150 مم |
| حجم الماكينة | 970*790*1440 ملم |
| ضغط الهواء | 0.6 ميجا باسكال |
| قوة | 220 فولت، 50/60 هرتز/140 واط |
| وزن | 99 |
إعدادات:
| سيد | غرض | ماركة | الكمية | وحدة | علامة |
| 1 | محرك متدرج | يانكون | 1 | الكمبيوتر الشخصي | |
| 2 | الملف اللولبي | شركة إس إم سي | 4 | الكمبيوتر الشخصي | |
| 3 | مستشعر (ألياف على شكل حرف U) | كينس | 4 | الكمبيوتر الشخصي | |
| 4 | وحدة تحكم منطقية قابلة للبرمجة | باناسونيك | 1 | الكمبيوتر الشخصي | |

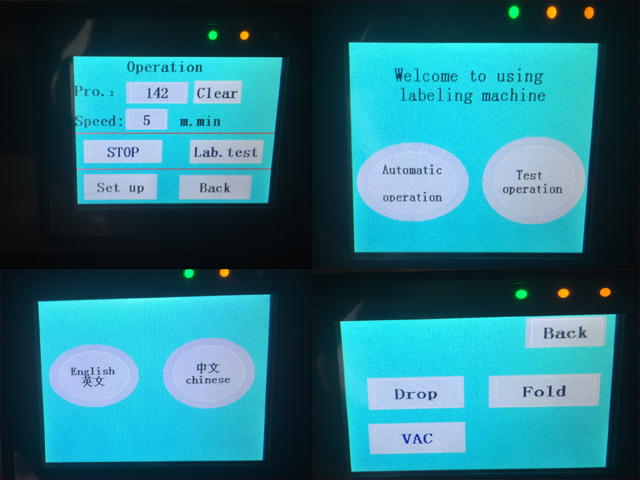

| 5 | شاشة تعمل باللمس | وين فيو | 1 | الكمبيوتر الشخصي | |
| 6 | اسطوانة | شركة إس إم سي | 4 | الكمبيوتر الشخصي | |
| 7 | مولد الفراغ | شركة إس إم سي | 2 | الكمبيوتر الشخصي | |
| 8 | مفتاح الطاقة | شركة إس إم سي | 1 | الكمبيوتر الشخصي | |
| 9 | فوتوسويتش | كينس | 3 | الكمبيوتر الشخصي | |
| 10 | خزانة الآلة مع SS304، تعتمد المكونات الهيكلية على الألومنيوم المؤكسد والقضبان المطلية بالكروم وSS304 | ||||

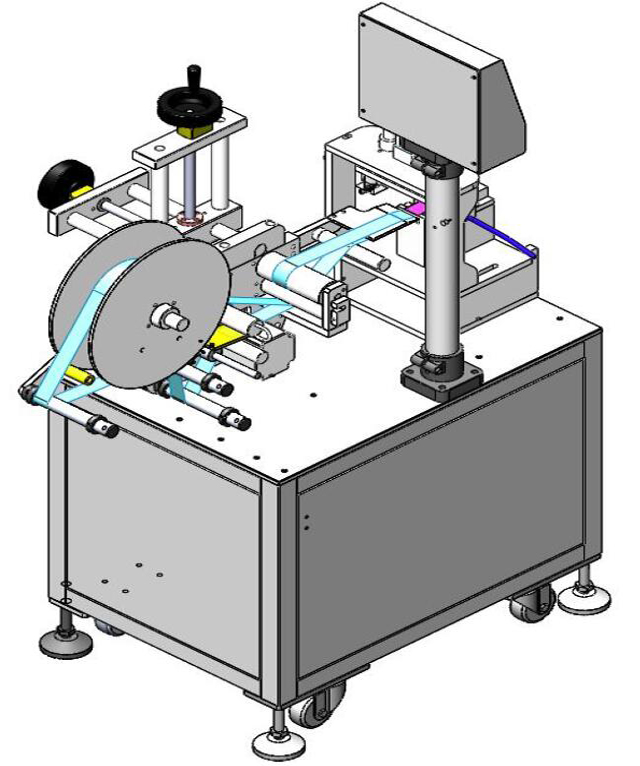

رسمة اخرى

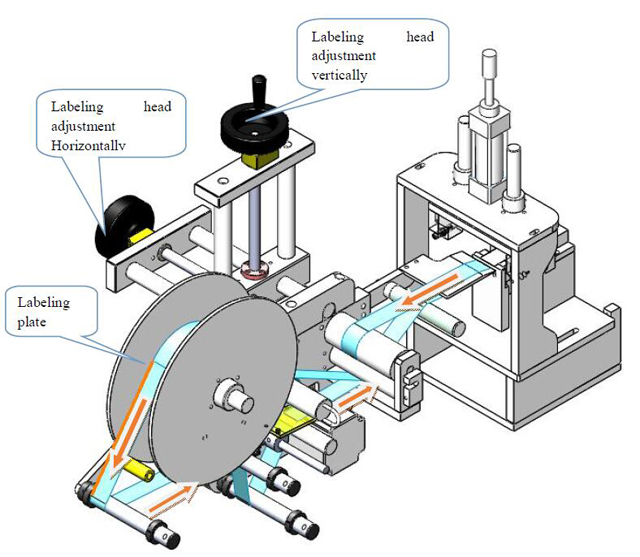

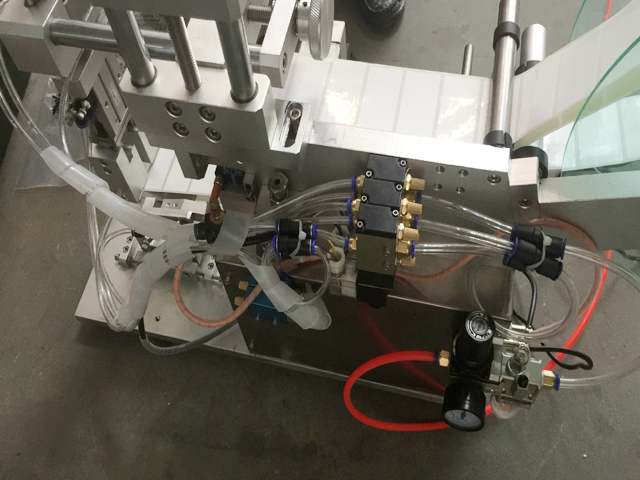

رأس الوسم

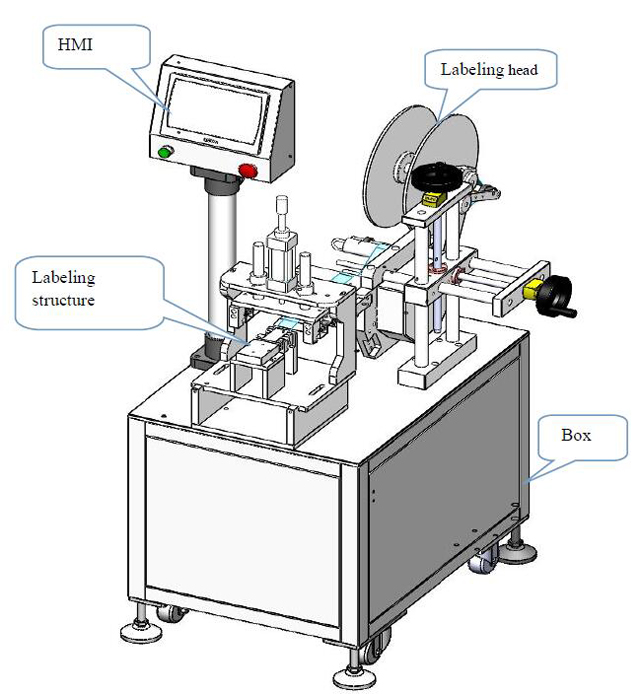

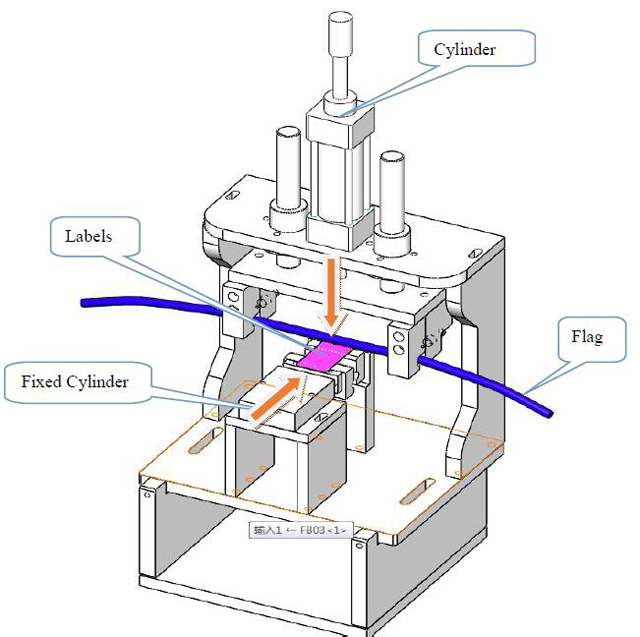

هيكل التسمية

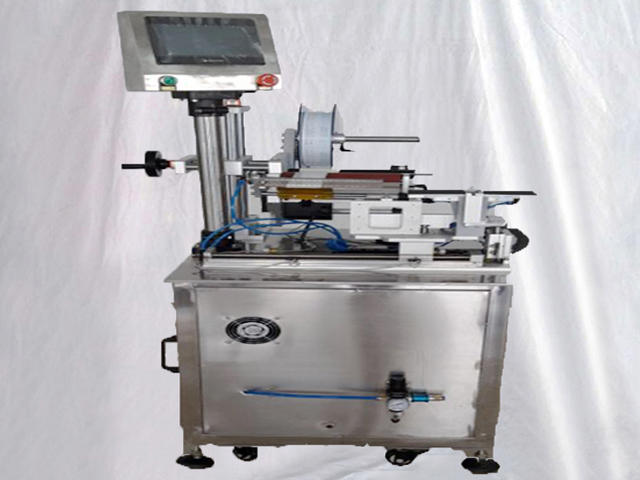

منظر خلفي لآلة وضع العلامات على الأسلاك

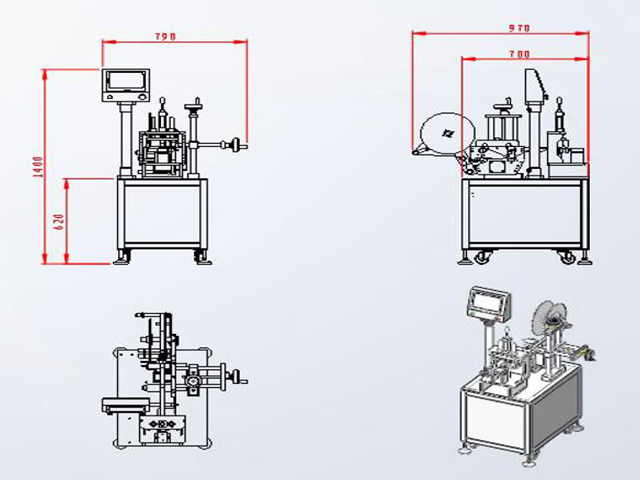

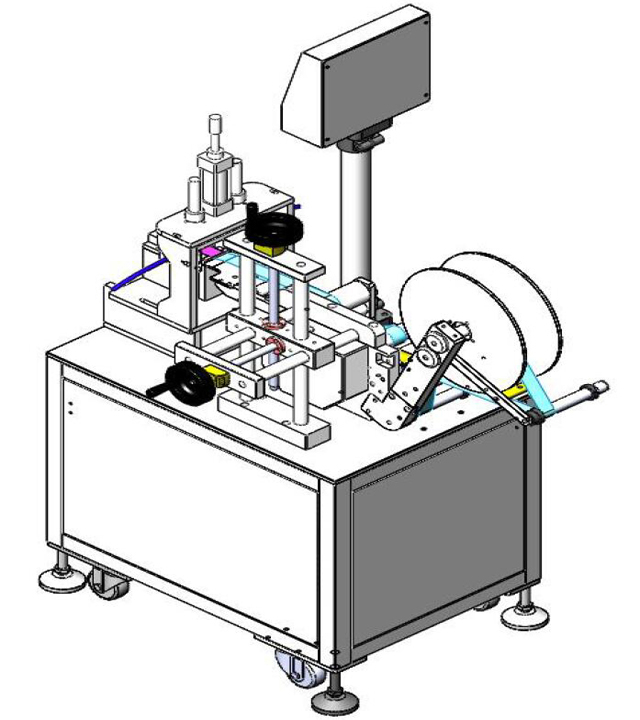

رسم حجم آلة وسم الأسلاك شبه الأوتوماتيكية:

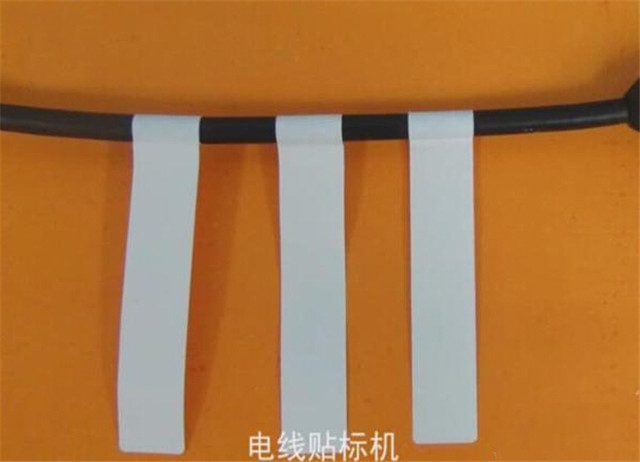

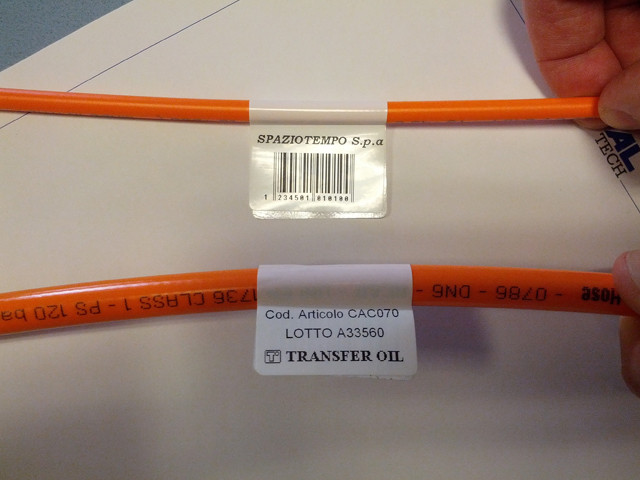

وضع العلامات على العينات:
