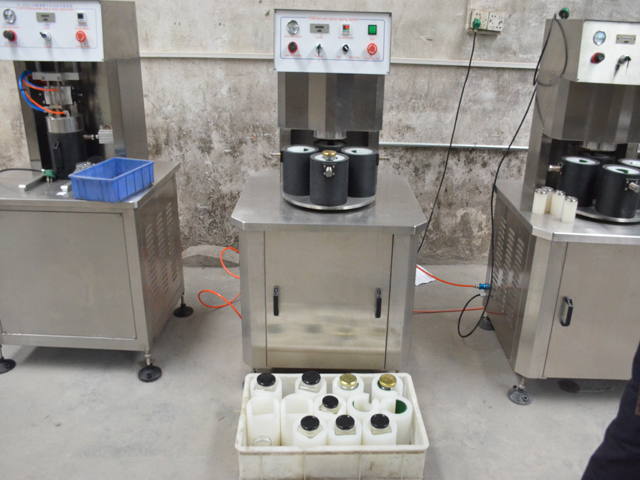

آلة تغليف الأغطية شبه الأوتوماتيكية للبرطمانات الزجاجية والزجاجات وأغطية الفراغ

• آلة تغليف الجرار الزجاجية المفرغة من الهواء VK-SVC
• مصدر الطاقة: تيار متردد 220 فولت/50-60 هرتز
• سرعة التغطية: 1200-1500 نبضة في الساعة
• الطاقة: ≤1.3 كيلو وات (تشمل مضخة التفريغ)
• قطر الغطاء: Φ30-Φ85mm، Φ85-Φ110mm
• ارتفاع الزجاجة: 50-180 مم، 120-250 مم
• قطر الزجاجة: Φ30-Φ80mm Φ80-Φ150mm
• درجة الفراغ المحدودة: -0.08 ميجا باسكال
• قوة الالتواء: 5-25 نيوتن متر
• استهلاك الهواء: 0.5 متر مكعب/0.7 ميجا باسكال
• حجم الماكينة: 750*700*1350 مم
• الوزن: 157كجم

مشاهدة الفيديو

تم البحث عن هذه السلسلة من آلات تغطية الزجاجات وإنتاجها بأنفسنا مع سنوات من الخبرة في الإنتاج، وهي ابتكار محلي أصلي، وتستخدم مضخة تفريغ للشفط، وتتوفر بدرجة تفريغ عالية، ويمكن ضبط عزم التفريغ ومستوى التفريغ حسب الطلب بما يتوافق مع مجموعة متنوعة من الأشكال والأحجام المختلفة للزجاجات للتغطية، والتوافق القوي وسهولة التعديل.

المكونات الهوائية والكهربائية الرئيسية هي من العلامات التجارية المشهورة عالميًا، وتتميز بالأداء المستقر والموثوق.

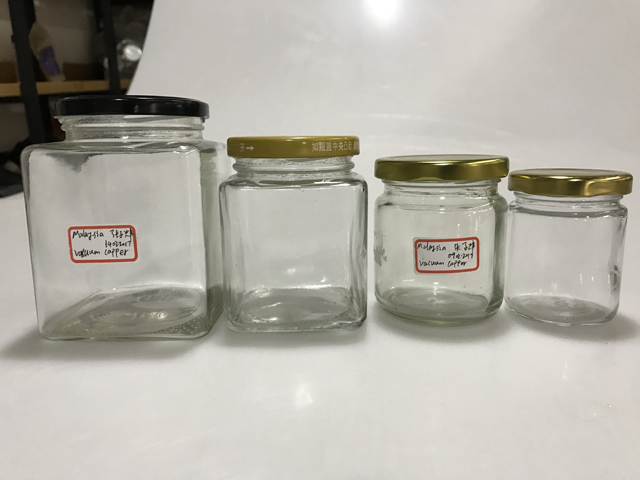

يستخدم على نطاق واسع في زجاجات زجاجية مع أغطية صفيح فراغية للأطعمة والأغذية المعلبة والمشروبات والتوابل ومنتجات الرعاية الصحية وغيرها من الصناعات.

بدلاً من الشد من الجانبين كما هو الحال في ماكينة تغطية البراغي المضمنة، تحتوي ماكينة تغطية الزجاجات ذات المقبض على مقبض يمسك الغطاء بقوة ويدور الغطاء على الزجاجة من الأعلى وبالتالي يمكن ضبط آلية القابض بدقة شديدة للتحكم في عزم الغطاء.

تتوفر آلات تغطية المقبض من آلات ذات رأس واحد إلى آلات عالية السرعة برؤوس متعددة. الميزة الكبرى لآلة تغطية المقبض هي قابليتها للتوسع للعمل بسرعة عالية وبالطبع عزم الدوران الدقيق للغطاء.

العيب في آلة إغلاق الزجاجات هو أن كل حجم زجاجة يتطلب تغيير الأجزاء، وإذا تغيرت أحجام الغطاء فيجب تغيير جميع الأجزاء أيضًا (ناهيك عن إمكانية أن تتطلب عمليات الفرز ونقل الغطاء أيضًا تغيير الأجزاء).

عند التفكير في آلة تغطية المقبض، يجب على المرء أن يفكر بجدية في استخدام نفس الأغطية لجميع الزجاجات على خط الإنتاج، حيث أن أجزاء تغيير الزجاجات غير مكلفة نسبيًا لتغيير المقابض لمجموعة متنوعة من الأغطية.

المعايير الفنية الرئيسية:

الموديل: VK-SVC

مصدر الطاقة: تيار متردد 220 فولت/50-60 هرتز

سرعة التغطية: 1200-1500 نبضة في الساعة

الطاقة: ≤1.3 كيلو وات (تشمل مضخة التفريغ)

قطر الغطاء: Φ30-Φ85mm، Φ85-Φ110mm

ارتفاع الزجاجة: 50-180 مم، 120-250 مم

قطر الزجاجة: Φ30-Φ80mm Φ80-Φ150mm

درجة الفراغ المحدودة: -0.08 ميجا باسكال

قوة الالتواء: 5-25 نيوتن متر

استهلاك الهواء: 0.5 متر مكعب/0.7 ميجا باسكال

يجب تخصيص الماكينة وفقًا لعينات الجرار/الزجاجات الفعلية المرسلة من العملاء:

تعليمات التشغيل:

أ. الهيكل ومبادئ العمل

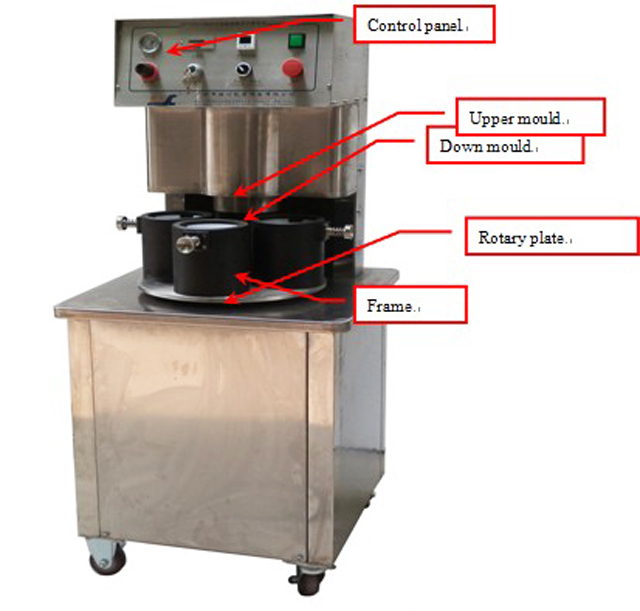

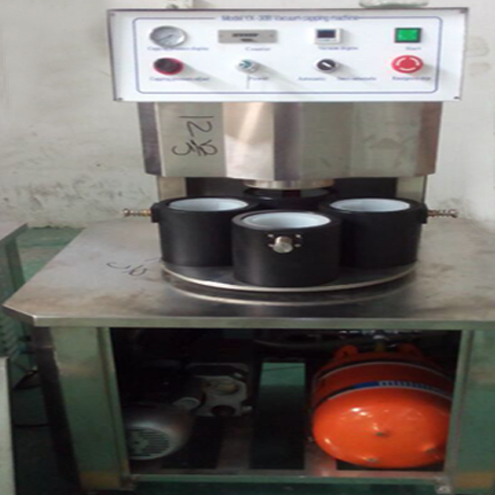

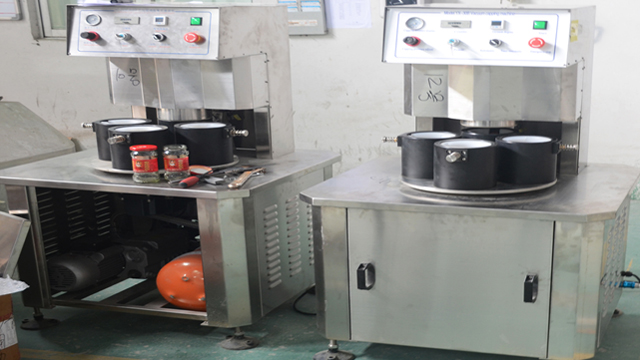

الصورة 1 آلة تغطية الفراغ

مبادئ العمل والوظائف

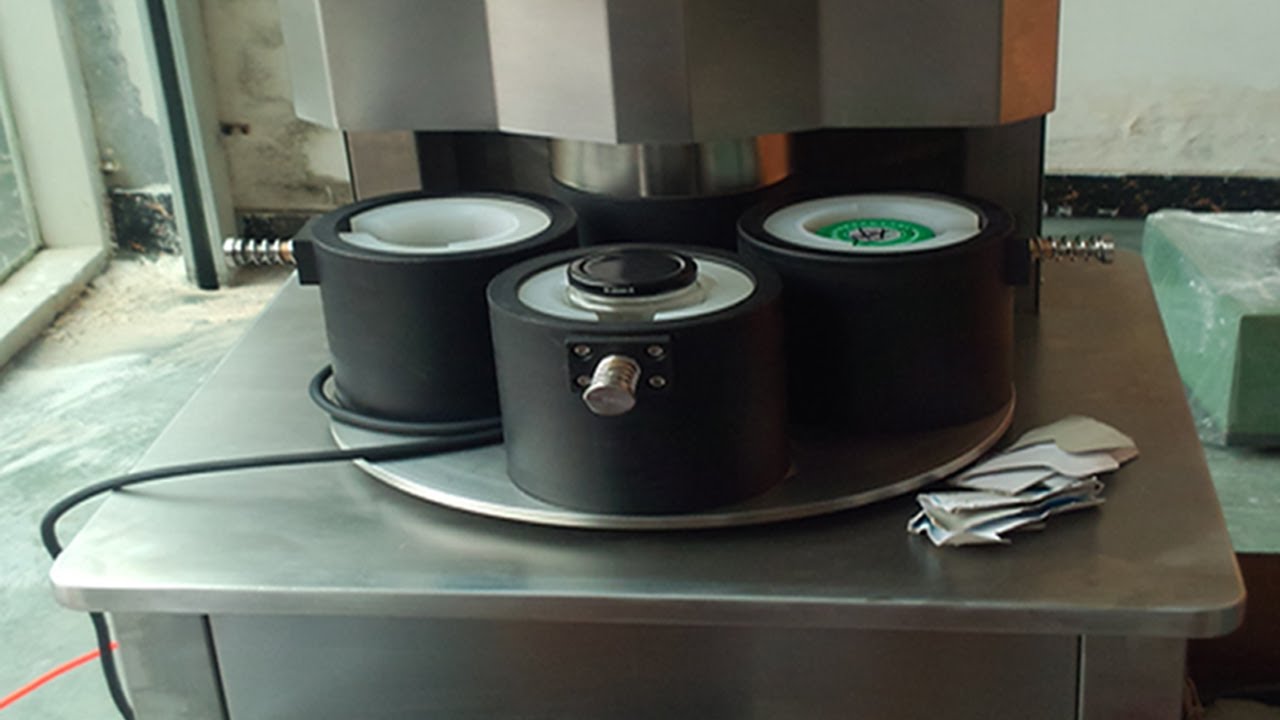

تتكون هذه الآلة من هيكل الآلة، القالب العلوي، القالب السفلي، نظام وضع الدوران، هيكل التغطية، نظام الفراغ، نظام التحكم الكهربائي والضغط. تعمل على النحو التالي: وضع الزجاج مع الأغطية في القالب السفلي، ثم وضع القالب السفلي إلى منتصف رأس التغطية يدويًا. بعد ذلك، ستقوم الآلة تلقائيًا بتغطية الزجاج بالفراغ.

تتمتع هذه الآلة بالوظائف التالية:

1. عند وضع القالب السفلي في منتصف رأس التغطية، ستقوم الماكينة تلقائيًا بالتغطية بالفراغ؛

2. أدنى وظيفة فراغ محددة: إذا لم تتمكن الآلة من الوصول إلى درجة الفراغ المحددة من قبل، فلن تعمل الآلة في الإجراء التالي؛

3. وظيفة عزم الغطاء: يتم تحريك رأس الغطاء بواسطة أسطوانة هوائية، ويمكن تعديله بالضغط؛

الهيكل والمكونات الرئيسية:

مضخة التفريغ وخزان التفريغ:

يتم استخدام مضخة التفريغ وخزان التفريغ لتحقيق وظيفة التفريغ، ويجب أن تكون مضخة التفريغ مزودة بزيت التفريغ، ويجب أن يكون نصف زيت التفريغ بالداخل كافياً. لا يُسمح باستخدام الجهاز إذا لم يعد هناك زيت تفريغ بالداخل.

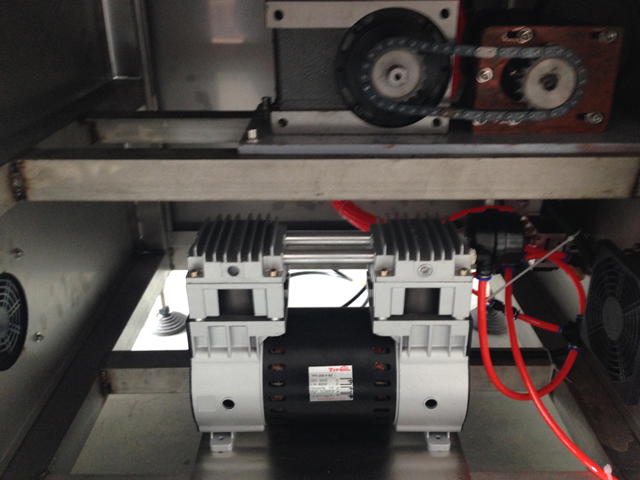

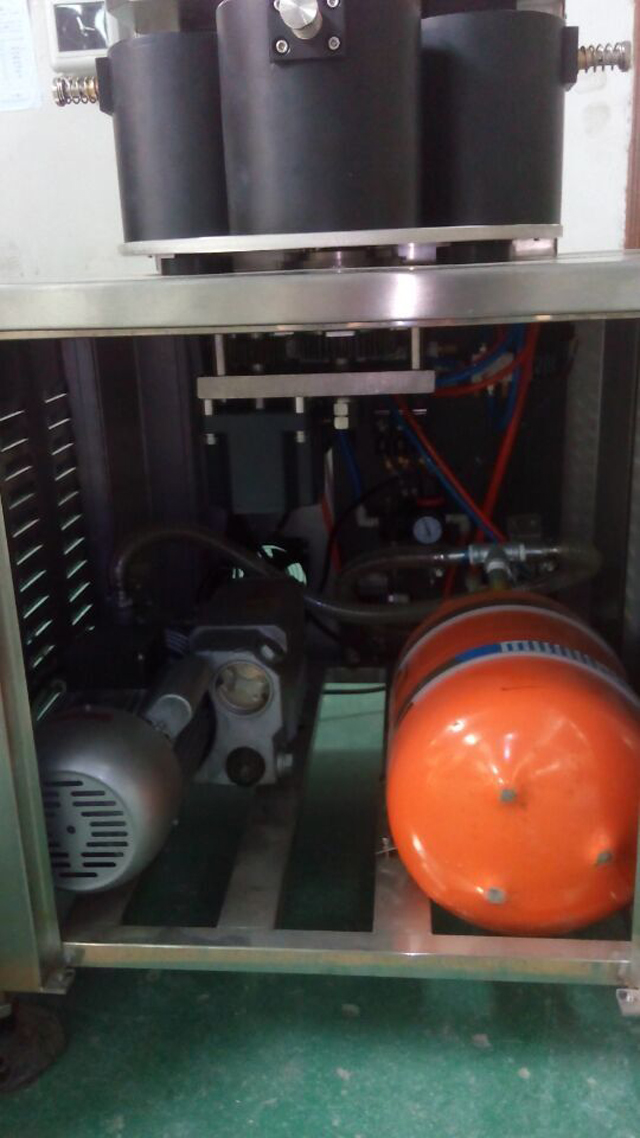

الصورة 2 خزان الفراغ ومضخة الفراغ

يرجى توصيل مضخة التفريغ وخزان التفريغ كما في الصورة أعلاه وتزويد الطاقة

هيكل اللوحة الدوارة

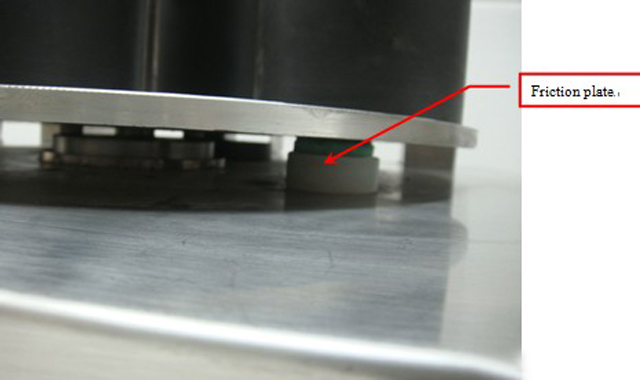

الصورة رقم 3

تتحرك هذه اللوحة الدوارة بأربع خطوات لضمان تحرك اللوحة الدوارة بثبات، تعتمد هذه اللوحة الدوارة على 3 ألواح احتكاك لتوفير المقاومة لضمان حركة ثابتة. يجب الحفاظ على نظافة الماكينة أثناء العمل، وستتآكل ألواح الاحتكاك تدريجيًا، ويجب فحصها وتغييرها بانتظام.

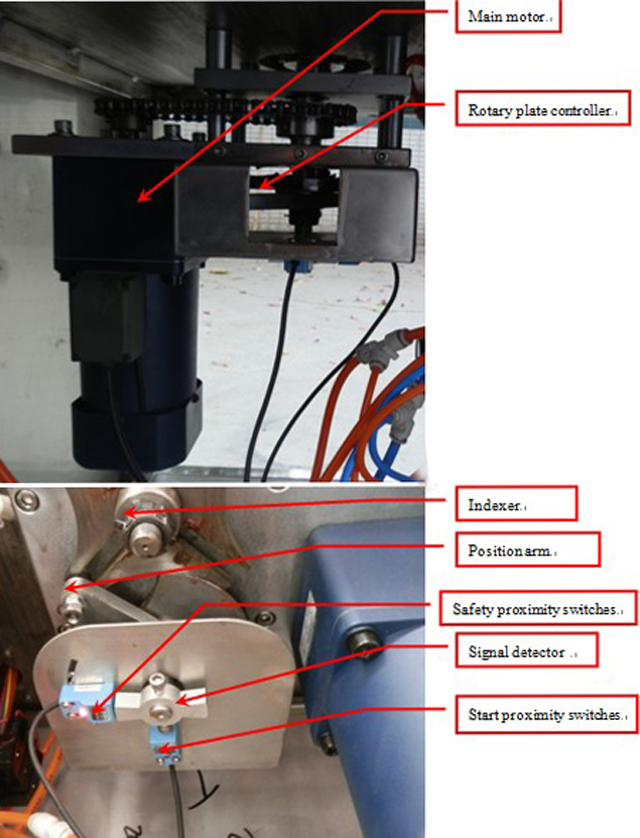

الصورة رقم 4

يتم تحريك اللوحة الدوارة بواسطة المحرك الرئيسي، عندما يتحرك كاشف الإشارة إلى مفاتيح القرب الأولية ويحصل على إشارات (كاشف الإشارة ومفاتيح القرب حوالي 2-3 مم)، يتحرك القالب العلوي إلى التغطية، عندما يكون في وضع التغطية، لا يزال المحرك يعمل، عندما يتحرك كاشف الإشارة إلى مفاتيح القرب الآمنة ويحصل على إشارة، يتوقف المحرك عن العمل.

الصورة رقم 5

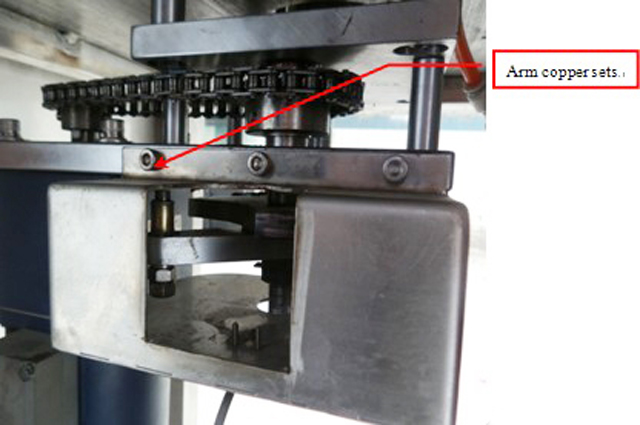

سوف تتعرض مجموعات النحاس الذراعية للتآكل أثناء العمل، ويجب وضع بعض الشحم عليها بانتظام وتغييرها عند تعرضها للتلف. عند التغيير، يمكنك رؤية الصورة 5

هيكل التغطية

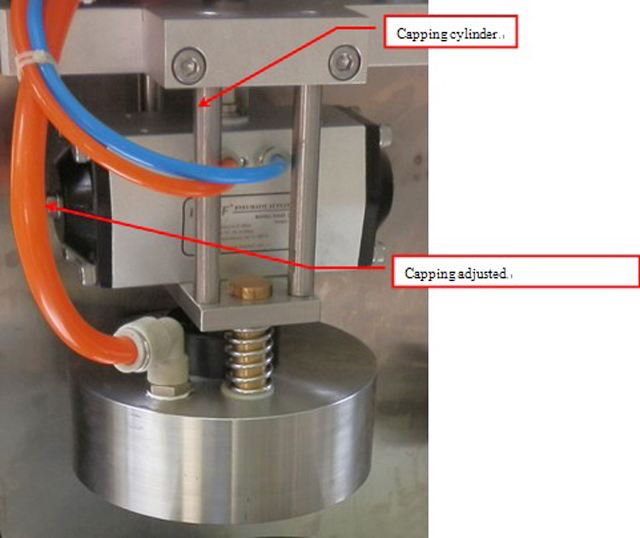

رأس الغطاء

يتم تحريك رأس الغطاء بواسطة الأسطوانة للرفع والأسفل، وعندما يتم خفض رأس الغطاء إلى مستوى الغطاء والوصول إلى درجة الفراغ المحددة مسبقًا، ينتقل رأس الغطاء إلى الإجراء التالي. يمكن تعديل عزم الغطاء من خلال زر ضغط الغطاء الموجود على لوحة التحكم (كما يمكنك أن ترى في لوحة التحكم)

المطاط الأحمر داخل رأس الغطاء هو جزء سهل التآكل، يحتاج إلى فحص وتغيير في كثير من الأحيان. عند وضع الغطاء، يجب وضع رأس الغطاء بإحكام على الأغطية، يمكنك وضع شيء داخل القالب السفلي لتحقيق ارتفاعات مختلفة. ولكن لا يمكن أن يكون الارتفاع كبيرًا جدًا، أو إذا كان مرتفعًا جدًا، فلا يمكنك تحقيق وظيفة الفراغ، ولكن إذا لم يكن الارتفاع كافيًا، فلا يمكن وضع الغطاء. عادةً ما تكون المسافة بين الأغطية وأعلى القالب السفلي 16 مم - 19 مم.

جهاز نقر الزجاجة

الصورة 7

جهاز النقر على الزجاجة هو لتثبيت الزجاجة أثناء التغطية، عندما يتم وضع اللوحة الدوارة، تتحرك أسطوانة النقر على الزجاجة لتثبيت الزجاجة لضمان التغطية الجيدة.

المعايير الفنية الرئيسية:

الأبعاد: 600 (طول) × 600 (عرض) × 1350 (ارتفاع)

الوزن: حوالي 110 ميكرومتر

مصدر الطاقة: تيار متردد 220 فولت 50 إلى 60 هرتز

الطاقة: ≦150 واط (بدون مضخة تفريغ)

ضغط الهواء: 0.5～0.8 ميجا باسكال

استهلاك الهواء: ≤0.2م3/دقيقة

السرعة: حوالي 25 زجاجة/دقيقة

قطر الغطاء: مخصص

أحجام الزجاجة: حسب الطلب

تثبيت

1. يجب أن تكون الماكينة في مكان نظيف وآمن؛

2. تأكد من توفر نظام التوقف في حالات الطوارئ (الصورة 5)؛

3. توفير الطاقة للتحقق؛

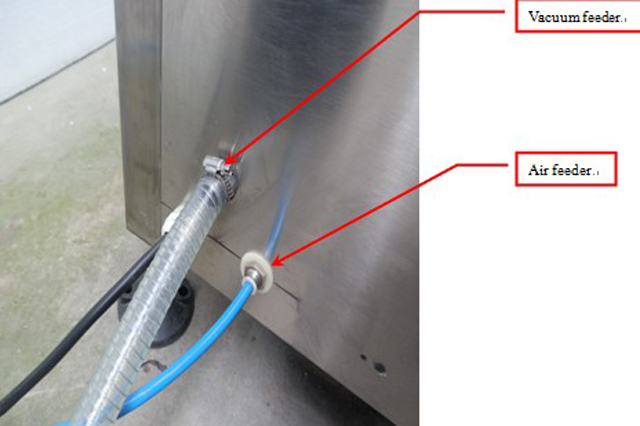

4. قم بتوصيل الجهاز بخط أنابيب الغاز إلى فاصل الزيت والماء، واضبط ضغط الهواء إلى 0.6 ميجا باسكال؛

5. قم بتوصيل خزان الفراغ بالجهاز. تأكد من عدم وجود تسرب للغاز.

الصورة رقم 8

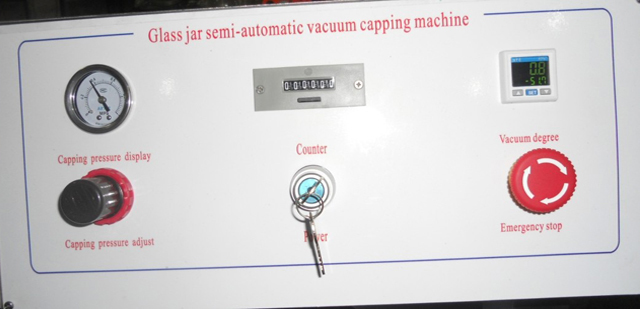

تشغيل لوحة التحكم

صور

تتكون لوحة التحكم من طاولة ضغط الغطاء، وضبط ضغط الغطاء، والعداد، ومفتاح الطاقة، وضبط الفراغ، والتوقف في حالات الطوارئ.

1. يمكن استخدام تعديل ضغط الغطاء لضبط عزم الغطاء، عندما يكون في اتجاه عقارب الساعة، يزداد الضغط، ويكون عزم الغطاء أقوى، وعندما يكون عكس اتجاه عقارب الساعة، ينخفض الضغط، ويكون عزم الغطاء أصغر؛

2. التوقف في حالات الطوارئ، عندما يحدث شيء طارئ، اضغط على مفتاح التوقف في حالات الطوارئ، ثم ستكون الآلة في وضع آمن؛

3. العداد هو لحساب عدد النظارات التي قمت بإنتاجها، إذا قمت بوضع زر إعادة الضبط، سيتم احتساب العداد على أنه صفر؛

4. إذا كنت بحاجة إلى ضبط درجة الفراغ، فاضغط على "M" في جدول تعديل الفراغ، وسوف يعرض "St1"، اضغط على "︽""︾" للتعديل.

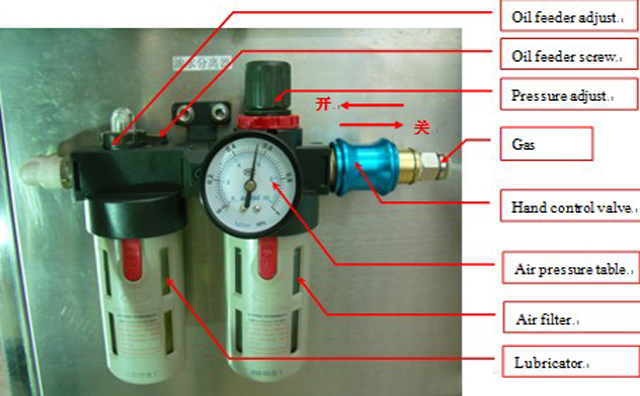

فاصل الزيت والماء والضغط والتعديل (صورة 10)

الصورة رقم 10

يتكون فاصل الزيت والماء من صمام التحكم اليدوي، وضبط الضغط، وطاولة ضغط الهواء، وضبط الزيت، وفلتر الهواء، والمزلق.

صمام التحكم اليدوي هو المسؤول عن تشغيل وإيقاف إمداد الهواء بالكامل للجهاز؛

ضبط الضغط هو توفير الضغط للجهاز، عندما يكون في اتجاه عقارب الساعة، يزداد الضغط، وعندما يكون عكس اتجاه عقارب الساعة، ينخفض الضغط؛

يُستخدم جدول ضغط الهواء لعرض ضغط تشغيل الماكينة؛

ضبط الزيت هو تزويد الزيت للآلة، عندما يكون في اتجاه عقارب الساعة، ينخفض الزيت، وعندما يكون عكس اتجاه عقارب الساعة، يرتفع الزيت.

فلتر الهواء هو لإزالة الماء من الهواء المضغوط، عندما يكون ضغط فاصل الزيت والماء صفراً، سيقوم فلتر الهواء بإزالة الماء تلقائيًا.

يُستخدم جهاز التشحيم لتوفير الزيت للجهاز، ويجب أولاً إيقاف تشغيل مصدر الهواء، ووضع بعض الزيت في جهاز التشحيم، لمدة تتراوح من 2 إلى 3 أشهر في كل مرة.

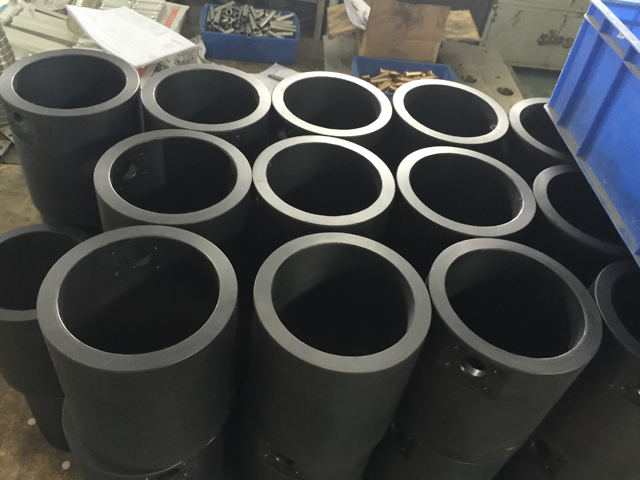

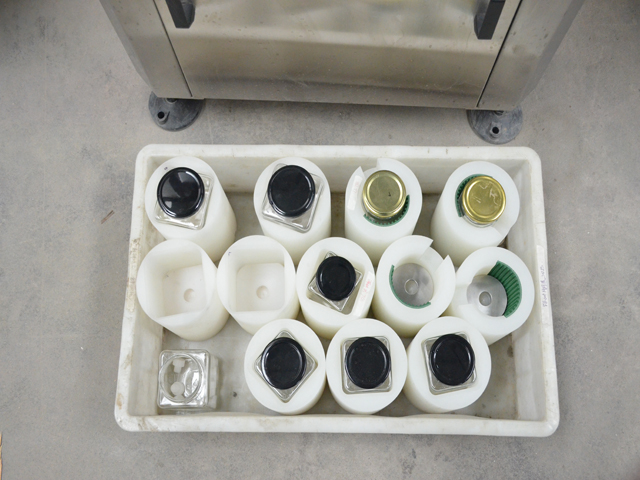

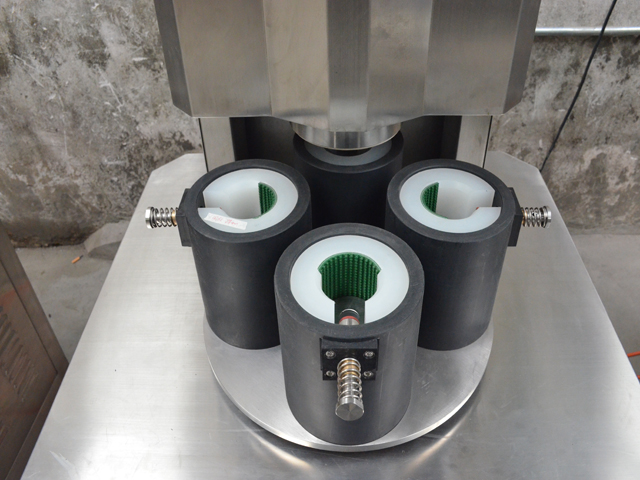

قطع غيار للقوالب لتناسب أحجام مختلفة من الجرار/الزجاجات
