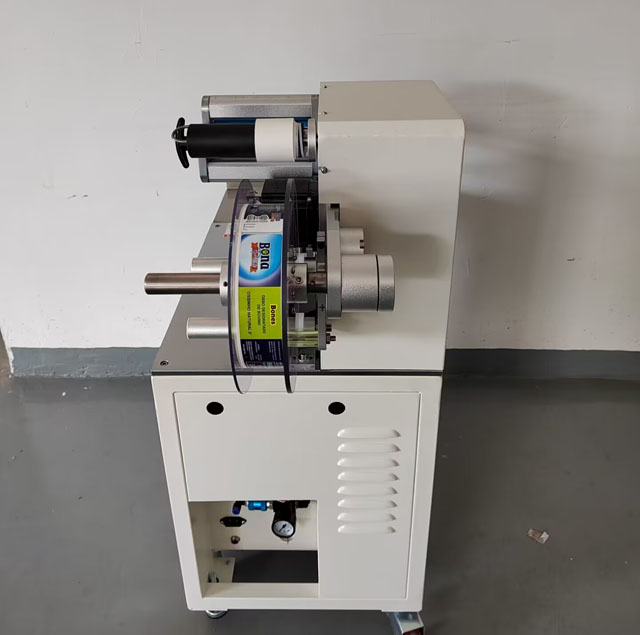

آلة وضع ملصقات العلم نصف أوتوماتيكية لتغليف أغذية الحيوانات الأليفة وعظام الكلاب

• تُستخدم هذه الآلة في طي الملصقات الخاصة بأحزمة الأسلاك والقضبان المستديرة بالإضافة إلى عظام الكلاب ومنتجات الحيوانات الأليفة والأنابيب وما إلى ذلك؛
• معلمات الملصق القابلة للتطبيق: القطر الداخلي لملف الملصق 76 مم، القطر الخارجي بحد أقصى 240 مم؛ (يجب تخصيص المواصفات الأخرى)،
• مادة الملصق: PVC، PET، القماش، الورق، الخ؛
• مواصفات الملصق: وفقًا للجهاز المحدد.
• دقة التسمية: ± ≤ 0.2 مم؛
• القدرة: 1500 قطعة/ساعة؛
• ضغط الهواء: 0.4-0.6 ميجا باسكال استهلاك الهواء 0.15 متر مكعب/دقيقة
• مصدر الطاقة 220 فولت/50-60 هرتز/مرحلة واحدة (يمكن تخصيص المعيار الأمريكي)
• الأبعاد الكلية: 630 * 740 * 1040 ملم (الطول * العرض * الارتفاع)؛
• وزن الماكينة: حوالي 86 كجم؛

آلة طي العلامات نصف الأوتوماتيكية (يُستخدم مصطلح "العلامة" بواسطة الصناعة للإشارة إلى إشارة ملصق تجذب الانتباه والتي تنبه المستهلكين لقراءة الملصق بعناية بسبب وجود معلومات جديدة مهمة).

إن ملصق العلم هو الحل المثالي لتحديد المنتجات وتمييزها عن بعضها البعض. إذا كان لديك الكثير من المنتجات المتشابهة التي تبدو متشابهة، فإن ملصق العلم يمكن أن يوفر لك طريقة لتحديدها بشكل أفضل. على سبيل المثال، تستخدم كابلات الكمبيوتر هذا النوع من الملصقات كثيرًا. لكن ملصق العلم شائع أيضًا في المجوهرات. هنا، تقوم المتاجر بوضع ملصق العلم على الخواتم والأساور والقلائد الفردية.

باستخدام ملصق العلم، يمكنك تحديد غرض المنتج (كابل VGA أو HDMI) بطريقة بسيطة ولكن فعالة. ينشأ اسم ملصق العلم من "عنصر العلم" الذي يتم إنشاؤه بسبب تطبيق الملصق. يتم إنتاج ملصقات العلم على مادة متينة ويتم وضعها حول منتج معين.

بجانب تنظيم منتجاتك، فإن ملصق العلم يمنح منتجك أيضًا جاذبية بصرية أكبر. بهذه الطريقة، يمكنك التميز عن المنافسين والحصول على مساحة إضافية لمعلومات منتجك.

استخدم ملصقات الأعلام للأغراض الوظيفية والتجارية على حد سواء.

أولاً وقبل كل شيء، نشكرك كثيرًا على اختيار منتجنا - آلة وضع العلامات على الأعلام شبه الأوتوماتيكية. من أجل الاستفادة الكاملة من وظائف هذا المنتج وضمان سلامتك ومصالحك، يرجى قراءة هذا الدليل بعناية قبل التثبيت.

احتياطات السلامة عند تشغيل ماكينة لصق الملصقات شبه الأوتوماتيكية:

• قبل التشغيل، يرجى التأكد من جهد مصدر الطاقة (تيار متردد 220 فولت)، وضغط الهواء 4-6 كجم، ويجب أن يكون مصدر الطاقة الخارجي مؤرضًا بشكل موثوق.
• لا تقم بسد فتحة التبريد الخاصة بالعلبة.
• يمنع على الفنيين غير المحترفين فتح العلبة.
• يُمنع منعًا باتًا لمس نطاق العمل أثناء تشغيل الجهاز.
• في حالة تعطل الجهاز، قم بإيقاف تشغيل مفتاح الطاقة أولاً، ويُمنع منعًا باتًا إجراء الصيانة المباشرة.

أداء ومعايير آلة وضع العلامات على الأعلام شبه الأوتوماتيكية:

• تُستخدم هذه الآلة في طي ووضع العلامات على أحزمة الأسلاك والقضبان المستديرة بالإضافة إلى منتجات مضغ عظام الكلاب للحيوانات الأليفة؛
• معلمات الملصق القابلة للتطبيق: القطر الداخلي لملف الملصق 76 مم، القطر الخارجي بحد أقصى 240 مم؛ (تحتاج المواصفات الأخرى إلى تخصيص)،
• مادة الملصق: PVC، PET، القماش، الورق، الخ؛
• مواصفات الملصق: وفقًا للجهاز المحدد.
• دقة التسمية: ± ≤ 0.2 مم؛
• القدرة: 1500 قطعة/ساعة؛
• الأبعاد الكلية: 630 * 740 * 1040 ملم (الطول * العرض * الارتفاع)؛
• وزن الماكينة: حوالي 86 كجم؛
• النوع المطبق: وفقًا للنموذج المحدد.

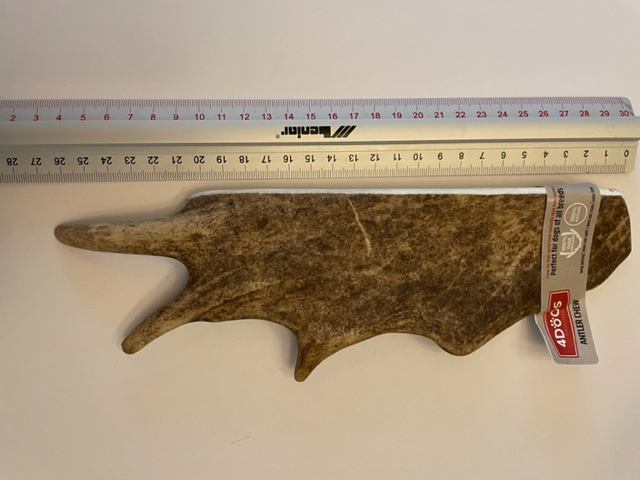

عينات عظام الكلاب:

تعليمات التشغيل لآلة وضع العلامات شبه الأوتوماتيكية:

تثبيت:

1. قم بنقل المعدات إلى موضع التثبيت المطلوب.
2. اضغط على فرامل العجلة العالمية وقم بتثبيت العجلة العالمية لجعلها مستقرة.

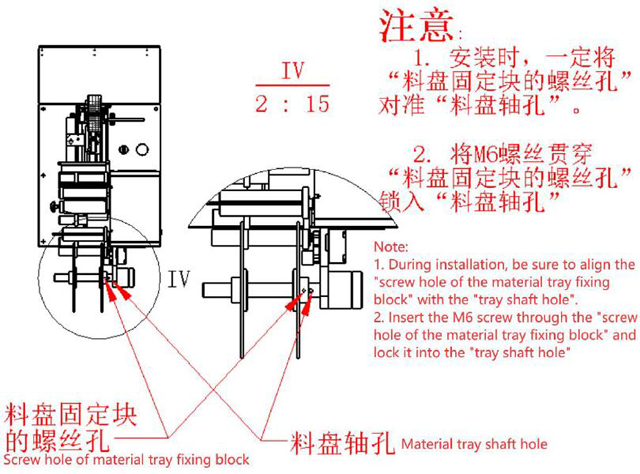

3. تركيب حاجز الملصق: أثناء التركيب، تأكد من محاذاة "فتحة مسمار كتلة تثبيت الدرج" مع "فتحة عمود الدرج"، وقم بقفل المسمار M6 من خلال "فتحة مسمار كتلة تثبيت الدرج" في "فتحة عمود الدرج"

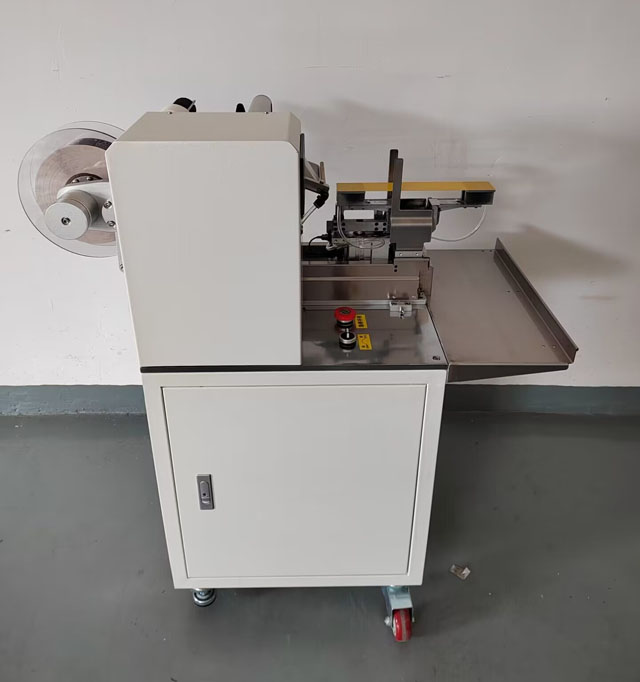

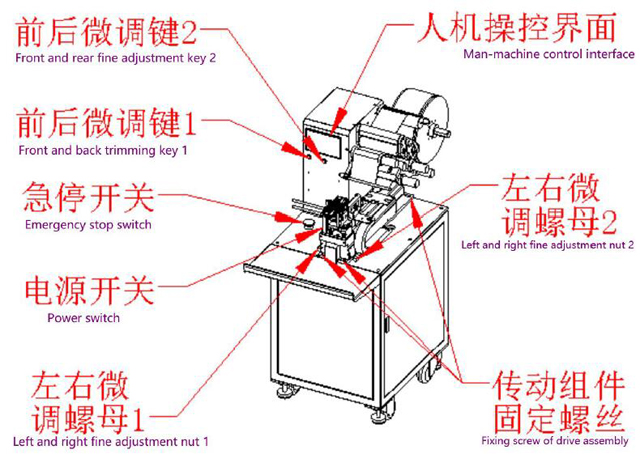

مظهر المعدات والأجزاء المهمة وواجهة التحكم بين الإنسان والآلة

أجزاء مهمة.

الشاشة الرئيسية.

• كمية الدفعة: عندما يكون الناتج الفعلي أكبر من أو يساوي الناتج المخطط له، تتوقف المعدات عن العمل.
• الكمية: يمكن إعادة ضبط عدد المخرجات بالضغط على مفتاح "تعيين الصفر".
• تم إلغاء قفل التسمية (بدء التسمية)/قفلها (تعليق التسمية):
• بعد إيقاف وضع العلامات لفترة زمنية معينة (يمكن ضبط الوقت عن طريق القفل الذاتي في شاشة "التحكم اليدوي"، والوحدة هي "ثواني")، سيتم قفل النظام تلقائيًا (تعليق وضع العلامات)، ثم اضغط على هذا الزر لفتح القفل.

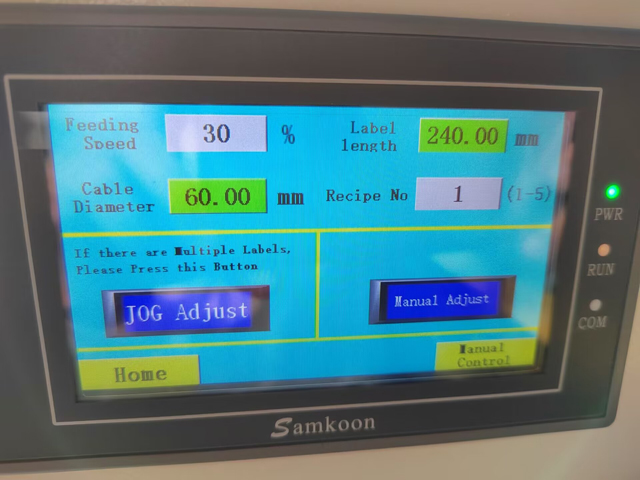

حدود.

• سرعة التغذية: أ. تشير إلى سرعة نزع الملصق من لوحة نزع الملصق، والتي يتم تعديلها بنسبة 0-100%.
• طول الملصق: طول الملصق الواحد، بالملم.
• الوصفة رقم: يمكن حجز خمس مجموعات.
• الركض: انقر فوق هذا المفتاح، وسوف يقوم النظام تلقائيًا بإخراج الملصق مرة واحدة.
• الضغط لفترة طويلة وإخراج الملصق: اضغط مع الاستمرار على هذا المفتاح حتى يظهر "موافق"، وسيتم حساب طول الملصق تلقائيًا مرة واحدة.

التحكم اليدوي

• تأخير استلام الملصق: الوقت المستغرق للتوقف مؤقتًا بعد اكتمال استلام الملصق وفتح لوحة امتصاص الملصق.
• سرعة لوحة الملصق: سرعة رأس المؤشر الذي يستقبل الملصق، يتم تعديلها بنسبة 0-100%.
• طول الملصق: التحكم في طول تقشير الملصق من لوحة الملصق، بالملليمتر.
• الموضع الحالي: عرض مسافة الموضع في الوقت الفعلي لوحدة نقل الملصق المنزلقة، الوحدة: مم؛
• تأخير وضع العلامات: بعد تشغيل مفتاح الحث بواسطة السلك، سيتم تأخير وضع العلامات.
• قفل ذاتي: قم بضبط المدة التي سيتم فيها قفله تلقائيًا بعد إيقاف الملصق.
• للأمام: اضغط على مفتاح "إلى الأمام"، وسوف تنزلق وحدة محرك العلامة إلى الأمام، ويمكن لهذه الوظيفة ضبط مسافة موضع استقبال العلامة.
• الرجوع: اضغط على مفتاح "الرجوع"، وسوف تنزلق وحدة محرك الملصق للخلف، ويمكن لهذه الوظيفة ضبط مسافة الموضع الأصلي للملصق.
• إعادة الضبط: اضغط على مفتاح إعادة الضبط لإرجاع رأس الملصق إلى الصفر.
• نفخ الأنابيب: انقر فوق هذا المفتاح لنفخ الهواء عبر الأنبوب.
• الشفط القياسي: انقر فوق هذا المفتاح لشفط اللوحة القياسية.
• الملاءمة: اضغط على مفتاح "الملاءمة"، وسوف تتحرك الأسطوانة الهوائية المثبتة بواسطة اللوحة الفارغة المستقيمة والأسطوانات المتحركة العلوية والسفلية لوحدة وضع حزمة الأسلاك،
• نفخ الملصق: انقر فوق هذا المفتاح لشفط لوحة الملصق للنفخ.
• إخراج العلامة: اضغط مع الاستمرار على هذا المفتاح لإخراج العلامة.
• إجراء متسلسل/إجراء فردي: يشير الإجراء المتسلسل إلى اكتمال دورة الإنتاج في كل مرة يتم تشغيله فيها، ويشير الإجراء الفردي إلى اكتمال إجراء فردي في كل مرة يتم تشغيله فيها.

طريقة التشغيل:

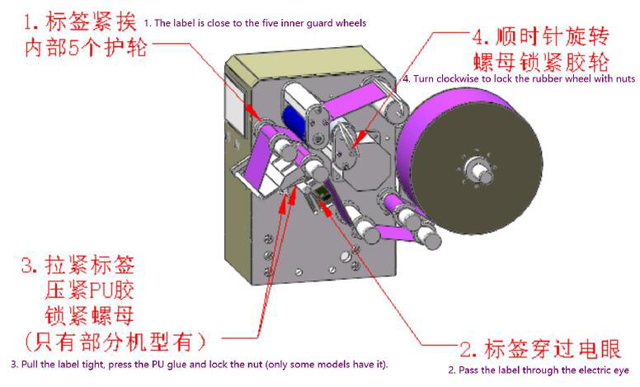

لتثبيت الملصق، قم بتثبيت الملصق على وحدة إزالة الملصقات كما هو موضح في الشكل أدناه.

بدء

أدر مفتاح الطاقة في اتجاه عقارب الساعة لتشغيل الطاقة. اضغط على مفتاح إيقاف الطوارئ وأدره في اتجاه عقارب الساعة لإعادة الضبط.

تغيير الخط وضبط الماكينة

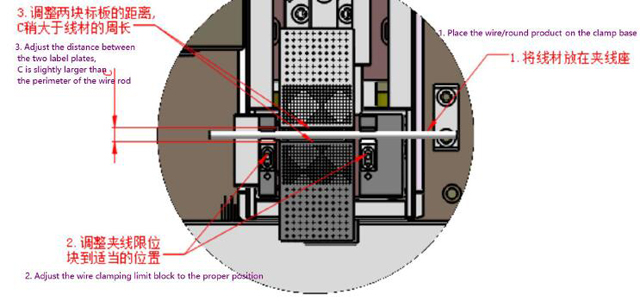

وفقًا لقطر السلك، قم بضبط المسافة بين قاعدة الأسلاك واللوحة كما هو موضح في الشكل أدناه

أدخل عرض ورق الدعم وقطر السلك على التوالي في عمود عرض ورق الدعم في الشكل 3.

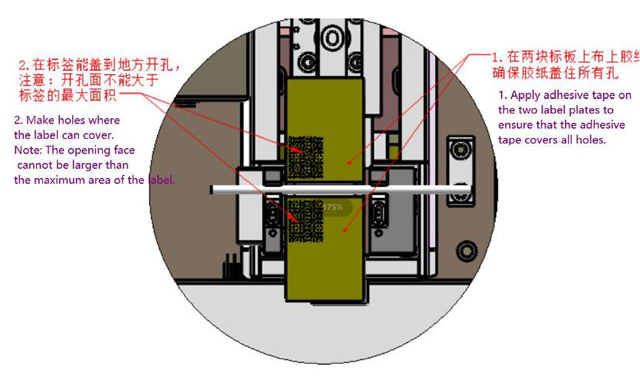

ضع الشريط واصنع ثقوبًا

الجزء الأمامي والخلفي من الملصق غير متوازيين

في عملية الإنتاج، إذا لم يتم محاذاة الملصق في الأمام والخلف، يمكنك تعديله مباشرة في عمود "عرض الورق السفلي"، ويمكنك أيضًا النقر فوق "مفتاح الضبط الدقيق الأمامي والخلفي 1" و"مفتاح الضبط الدقيق الأمامي والخلفي 2" للتعديل، وتغيير 0.1 مم في كل مرة تنقر فيها.

لا يتم محاذاة العلامة اليسرى واليمنى

إذا لم يتم محاذاة الجانبين الأيسر والأيمن للملصق بعد طي الملصق إلى النصف، فقم أولاً بفك براغي التثبيت الأربعة لمجموعة المحرك، ثم اضبط صواميل الضبط الدقيق اليسرى واليمنى وفقًا لاتجاه الانحراف ودرجة الملصق، وأخيرًا قم بقفل براغي التثبيت الأربعة لمجموعة المحرك.

صيانة معدات وضع ملصقات نوع العلم:

• يُمنع منعًا باتًا الضغط الشديد، يرجى الحفاظ على النظافة في أي وقت؛
• تشحيم وصيانة الماكينة حسب الجدول الزمني؛
• أضف زيت التشحيم إلى موضع تحريك لوحة الملصق مرة واحدة شهريًا
• افحص بانتظام ما إذا كان هناك زيت تشحيم في وعاء الزيت الخاص بفاصل الزيت عن الماء. إذا لم يكن كذلك، فقم بتجديده في الوقت المناسب.
• التحقق من تآكل الحزام المتزامن في جميع أجزاء الماكينة كل ثلاثة أشهر
