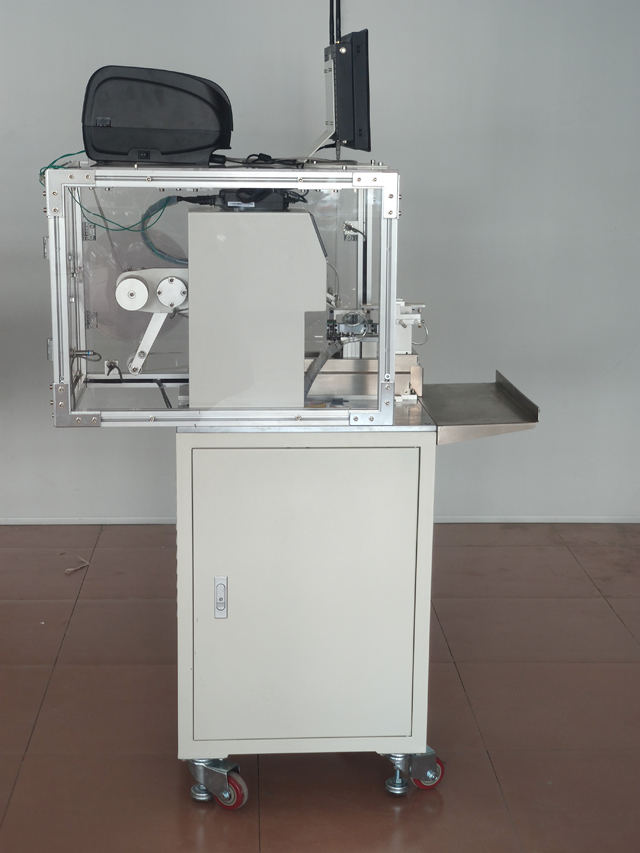

آلة طباعة الملصقات على أسلاك الكابلات شبه الأوتوماتيكية

آلة طباعة الملصقات على أسلاك الكابلات وطيها ولصقها نصف أوتوماتيكية

الموديل: VK-T807
دقة التسمية: ±0.2 مم؛
سرعة وضع العلامات: 1500-1800 قطعة/ساعة
قطر السلك الصغير النوع: سرعة 2000p قطعة/ساعة
حجم المنتج المطبق: النوع الأساسي: القطر: 6~15 مم
نوع القطر الصغير: 1~5 مم
نوع القطر الكبير: أكثر من 15 مم يحتاج إلى التخصيص
حجم الملصق المطبق: الطول: 25~210 مم، المنتجات خارج هذا النطاق تحتاج إلى تخصيص العرض: 10~65 مم
الحجم الإجمالي: 850*650*1300 الطول × العرض × الارتفاع، الملصق الطويل سيزيد من أبعاد العرض
مصدر الطاقة المناسب: 220 فولت/50 هرتز؛
الوزن الإجمالي: 128 كجم.

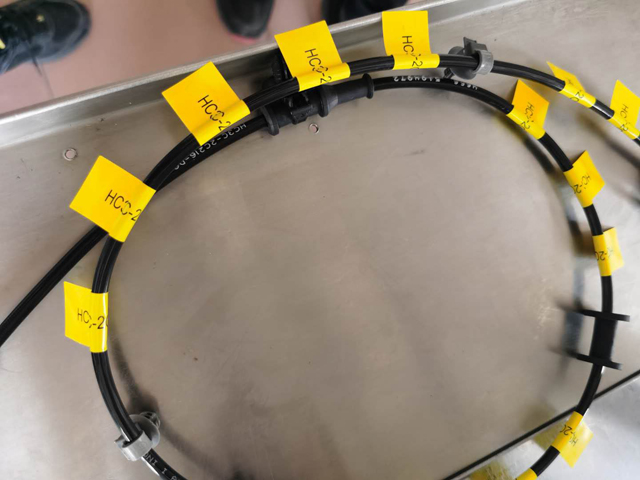

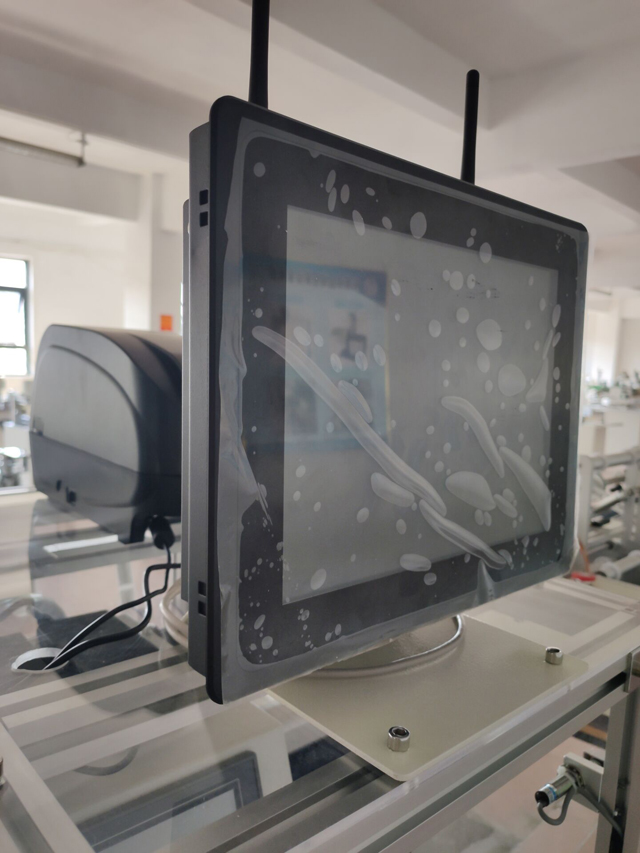

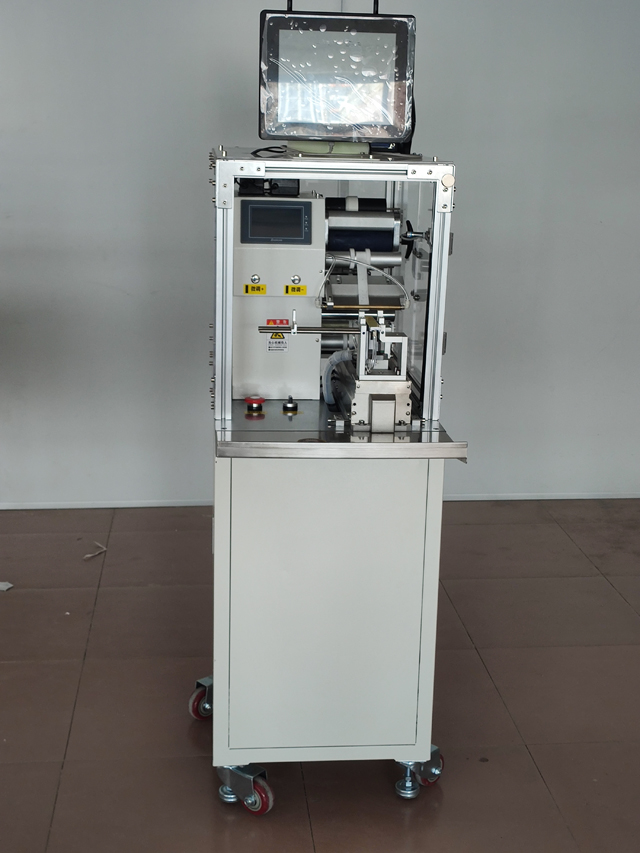

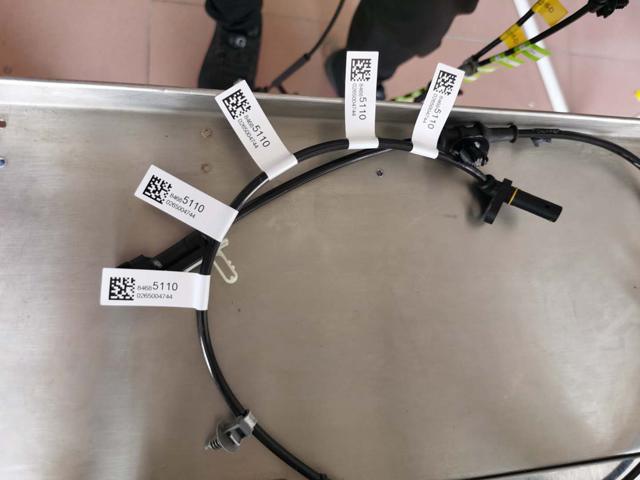

قارئ رمز الاستجابة السريعة مع الطابعة في الوقت الحقيقي

يمكن تخصيص المعلمات التقنية للنموذج القياسي والمتطلبات والوظائف الخاصة الأخرى.

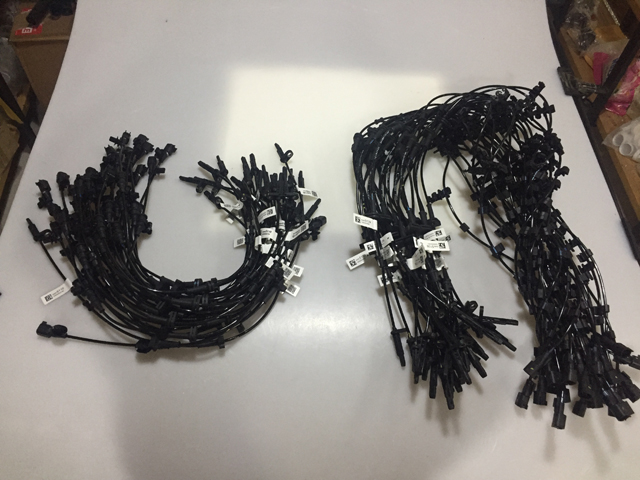

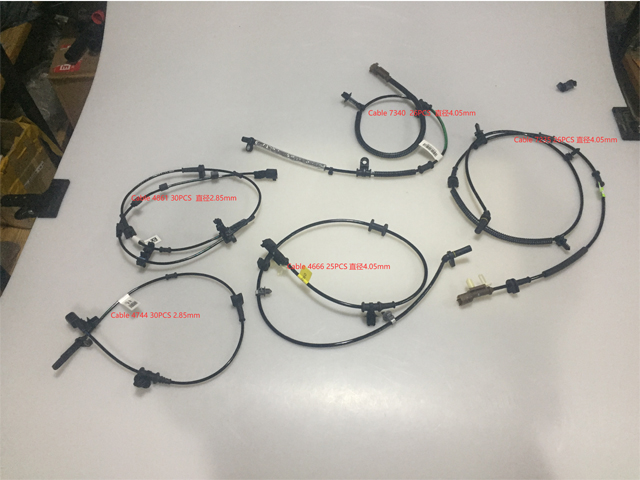

يمكن استخدامه لطي الملصقات على جميع أنواع الأسلاك والكابلات، مثل خطوط الطاقة، وكابلات الأجهزة الطرفية للكمبيوتر، وكابلات المستشعرات الإلكترونية، وكابلات سماعات الرأس، وخطوط الطاقة، وخطوط الألياف الضوئية، وخطوط الكابلات، وكابلات الأنابيب، وكابلات USB، وكابلات الفاكس / الطابعات، إلخ.

ينطبق على مجموعة واسعة من حجم المنتجات، وسهلة التعديل واستبدال المنتجات المختلفة.

عملية التشغيل:

المبدأ الأساسي: يكتشف المستشعر مرور المنتج، ويرسل إشارة العودة إلى نظام التحكم في وضع العلامات، ويتم معالجة الإشارة عبر معالجة PLC، وتوصيل الملصق إلى موضع المنتج المحدد مسبقًا في الوقت المناسب، وعندما يتدفق المنتج عبر آلية التغطية، سيتم تغطية الملصقات بالكامل، ويتم الانتهاء من عملية وضع العلامات.

إجراء: وضع المنتج -> اكتشاف المنتج (تلقائيًا) -> وضع العلامات (تلقائيًا) -> التغطية (تلقائيًا) -> جمع المنتج المسمى.

سمات

مجموعة واسعة من التطبيقات، مناسبة لمواصفات المنتج المختلفة؛

مريح في الاستخدام، وتعديل واسع النطاق، ووضع العلامات على المنتجات ذات المواصفات المختلفة.

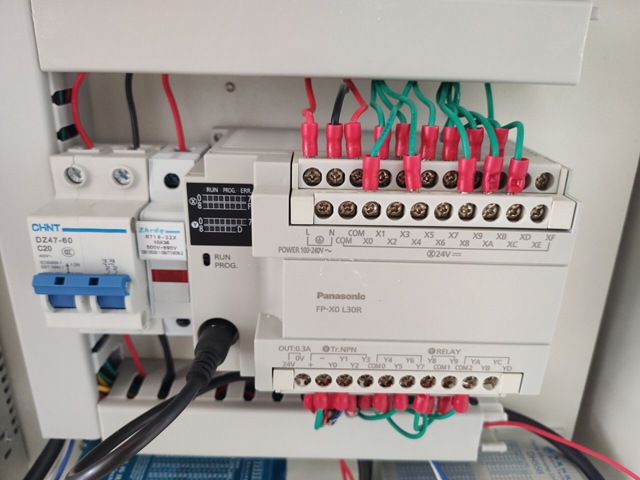

استقرار عالي، نظام تحكم إلكتروني متقدم يتكون من عين كهربائية PLC من Panasonic ألمانيا، ومعدات دعم تشغيل 7 × 24 ساعة؛

نطاق التطبيق:

التسمية القابلة للتطبيق: ملصق/فيلم ذاتي اللصق، رمز مراقبة إلكتروني، رمز شريطي وما إلى ذلك.

التطبيق: الأسلاك والكابلات، العرض الكبير، مواصفات متعددة، منتجات ملصقات قابلة للطي عالية الدقة.

الصناعة المطبقة: تستخدم على نطاق واسع في الإلكترونيات والأسلاك والكابلات والصناعات الأخرى.

التطبيق: وضع العلامات على الأسلاك، ووضع العلامات على الأجهزة الطرفية للكمبيوتر، وكابل USB، وما إلى ذلك.

يمكن تعديل الجهاز القابل للطي، ويمكن تخصيص مجموعة غير المنتج وفقًا لعينات العملاء.

كيفية تشغيل آلة وضع العلامات؟

يرجى التأكد من جهد مصدر الطاقة (ac220v)، وضغط الهواء 4-6kgf، ويجب أن يكون لمصدر الطاقة الخارجي أرضية موثوقة قبل التشغيل.

مزود الطاقة.

لا تقم بسد فتحة التبريد الموجودة في الهيكل.

يمنع منعا باتا فتح الهيكل بواسطة الفنيين غير المحترفين.

يُمنع منعًا باتًا الوصول إلى نطاق تشغيل ملامسة الجسم عند تشغيل الجهاز.

في حالة تعطل الجهاز، يجب إغلاق مفتاح الطاقة أولاً ويُمنع منعًا باتًا إجراء الصيانة الكهربائية.

يتم استخدام الآلة في عملية طي ووضع العلامات على حزمة الأسلاك والقضيب الدائري.

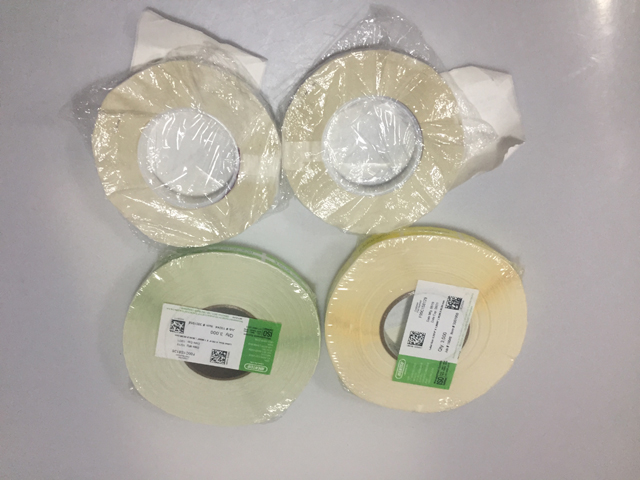

معلمات الملصق القابلة للتطبيق: القطر الداخلي 76 مم من بكرة الملصق والقطر الخارجي 240 مم كحد أقصى؛ (يجب تحديد المواصفات الأخرى). مادة الملصق: بولي كلوريد الفينيل، بولي إيثيلين تيرفثالات، القماش، الورق وما إلى ذلك؛ مواصفات الملصق: وفقًا للآلة المحددة

دقة التسمية: = 0.2 مم؛

القدرة: 1500 قطعة / ساعة؛

الحجم الخارجي: 630*740*1040 ملم (الطول*العرض*الارتفاع)؛

وزن الماكينة: حوالي 86 كجم؛

تسخير الأسلاك المطبق: وفقًا للآلة المحددة

وصف العملية

تثبيت:

نقل الجهاز إلى موضع التثبيت المطلوب.

داس على فرامل العجلة العالمية وأصلح العجلة العالمية لجعلها ناعمة.

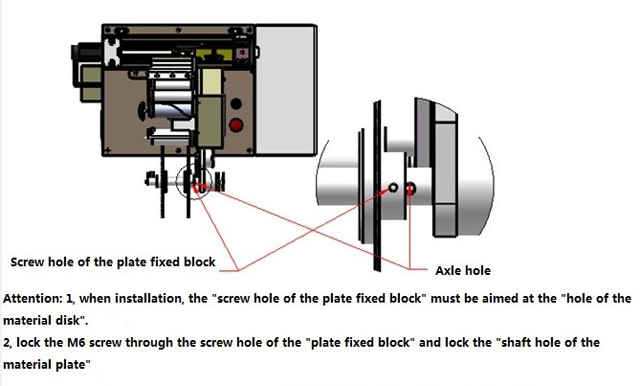

لوحة حاجز الملصق: عند التثبيت، يجب علينا تثبيت "فتحة مسمار كتلة تثبيت القرص" في "فتحة عمود المواد"، وبرغي المسمار m6 من خلال فتحة مسمار كتلة تثبيت المواد وقفله في فتحة المحور في صينية المواد.

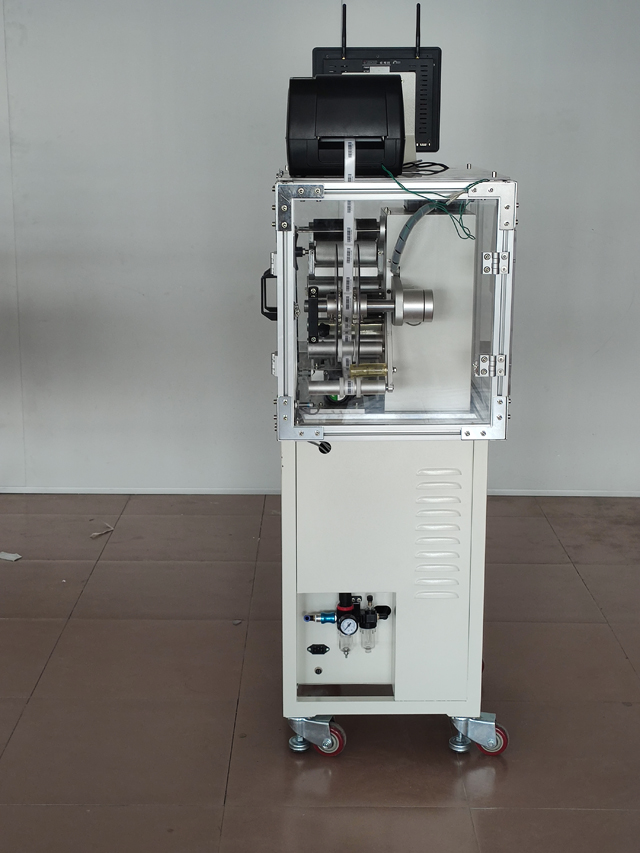

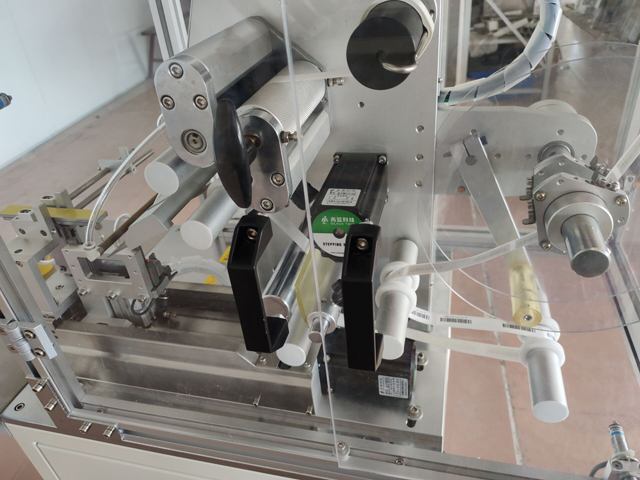

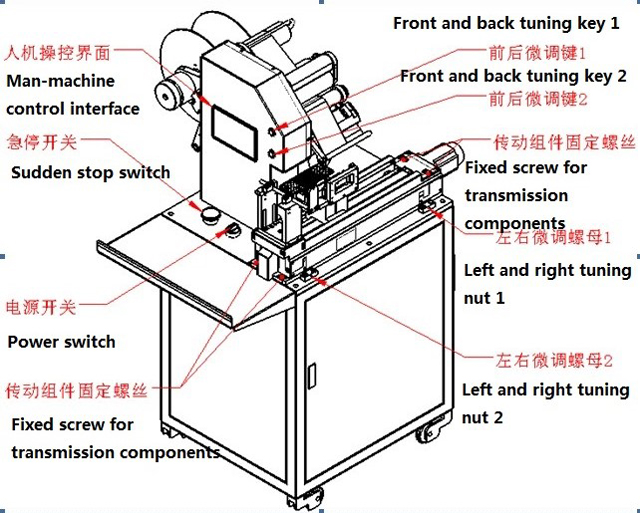

مظهر المعدات والأجزاء المهمة وواجهة التحكم بين الإنسان والآلة

أجزاء مهمة.

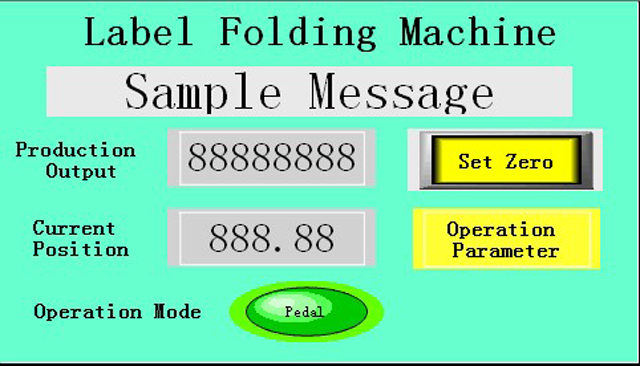

الصورة الرئيسية.

الإخراج: عد السعة، اضغط على مفتاح "إخراج الصفر" إلى الصفر؛

الموضع الحالي: عرض مسافة الموضع في الوقت الفعلي لوضع الانزلاق لوحدة نقل الملصق، الوحدة مم؛

وضع التشغيل هو "تلقائي" و "خطوة القدم" نوعين.

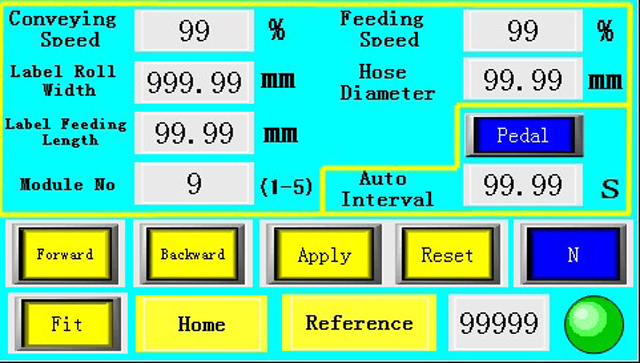

معلمات المستخدم

سرعة اللوحة القياسية: سرعة تشغيل لوحة المؤشر، يتم تعديلها وفقًا لـ 0-100%.

سرعة العلامة: تشير إلى سرعة إزالة العلامة من لوحة التجريد، مع ضبطها بنسبة 0-100%.

عرض الورقة السفلية: عرض ورق الملصق، وحدة ملم.

قطر السلك: مدخل قطر سلك واحد، سلك مسطح أو مدخل أسلاك متعددة مباشرة لمكافحة السمك المزدوج، مم.

طول العلامة: التحكم في طول الملصق من لوحة التجريد، وحدة ملم.

للأمام: اضغط على مفتاح "إلى الأمام"، وسوف تنزلق وحدة محرك العلامة إلى الأمام، ويمكن لهذه الوظيفة ضبط مسافة موضع الهدف.

العودة: اضغط على مفتاح "الرجوع"، وسوف تنزلق وحدة محرك العلامة إلى الخلف، ويمكن لهذه الوظيفة تصحيح مسافة موضع نقطة التسمية.

الملاءمة: اضغط على مفتاح "الملاءمة"، وسوف تتحرك أسطوانة المشبك المستقيمة للوحة الهواء ووحدة وضع حزمة الأسلاك الأسطوانات المتحركة العلوية والسفلية. يمكن لهذه الوظيفة تصحيح المسافة بين حزمة الأسلاك ومشبك لوحة الفراغ.

إعادة الضبط: قم بإرجاع الرأس إلى الصفر بعد الضغط على زر إعادة الضبط.

الكهرباء: بعد استبدال المواصفات المختلفة لورق قاعدة الملصق، اضغط لفترة طويلة على المفاتيح الكهربائية للسماح للنظام بالتعلم التلقائي للملصقات واختراق الورق السفلي.

طريقة التشغيل:

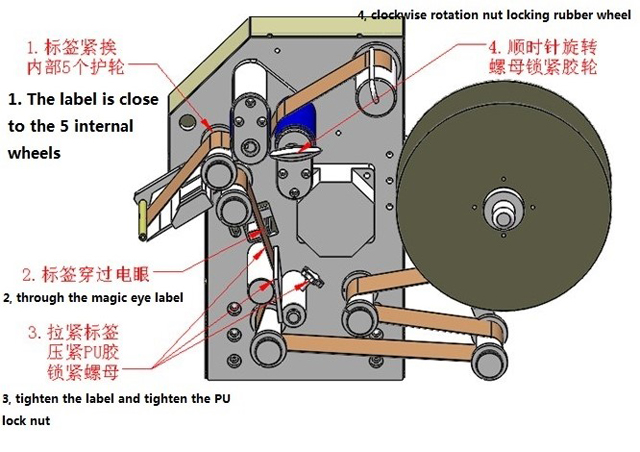

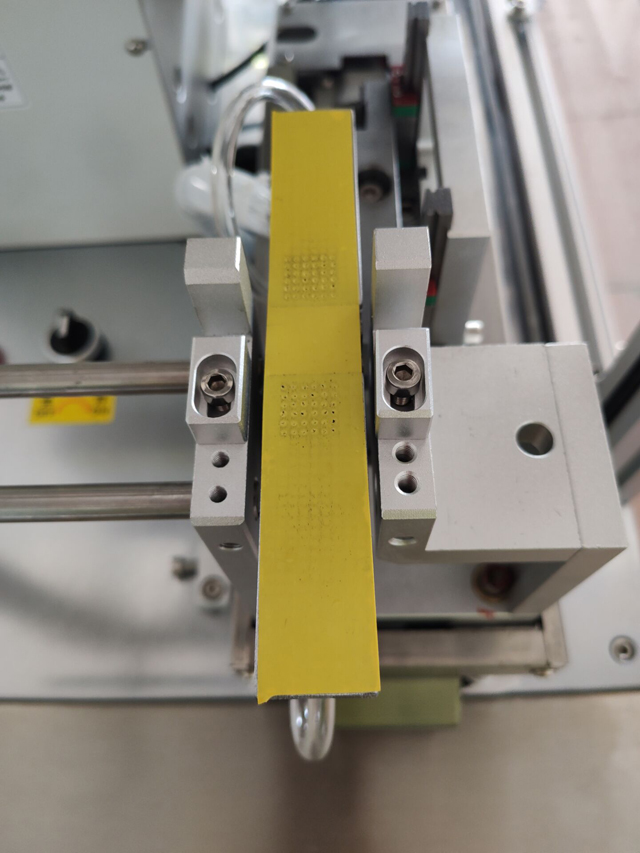

تم تثبيت الملصق، وتم تثبيت الملصق على النحو الموضح أدناه لوحدة التجريد.

أدر مفتاح الطاقة في اتجاه عقارب الساعة وقم بتشغيل الطاقة. اضغط على مفتاح الإيقاف وأدره في اتجاه عقارب الساعة.

آلة التبديل والتعديل

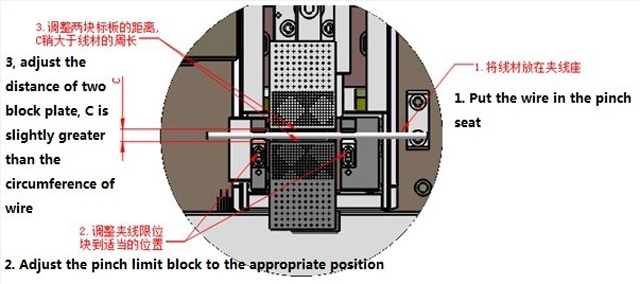

وفقًا لقطر السلك، والتعديل، ومقعد التوصيل، والمسافة بين اللوحات، مثل الشكل التالي

أدخل عرض الورقة السفلية في عرض الورقة السفلية في الشكل 3، ويتم إدخال قطر السلك إلى قطر السلك.

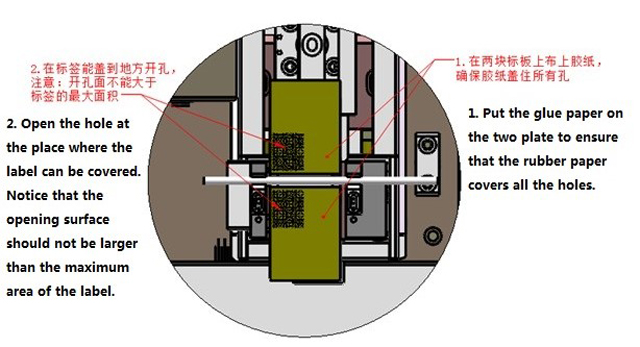

شريط لاصق وفتحات

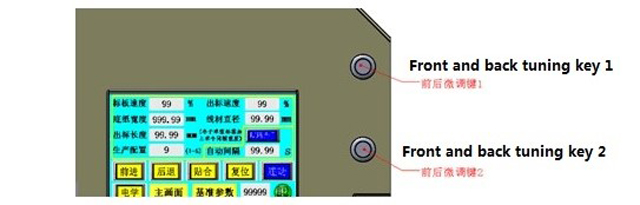

في عملية الإنتاج، إذا لم يتم محاذاة الملصق قبل وبعد الملصق، فيمكن تعديله مباشرة في عمود "عرض الورق السفلي". يمكن أيضًا تحريك "مفتاح النغمة الأمامية والخلفية" 1 "مفتاح النغمة الدقيقة الأمامية والخلفية 2" للتعديل، كل حركة لتغيير 0.1 مم.

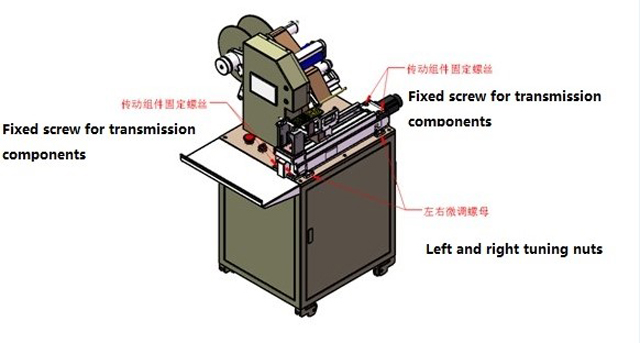

آلة ضبط الملصقات لليسار واليمين

إذا تم طي الملصقات، وإذا لم يتم محاذاة الجانبين الأيسر والأيمن، فيجب فك مكونات ناقل الحركة الأربعة بشكل فضفاض، ثم يجب ضبط صواميل التشذيب اليسرى واليمنى وفقًا لاتجاه الانحراف ودرجة الملصقات. أخيرًا، يجب قفل مكونات ناقل الحركة الأربعة.

الصيانة والصيانة

يُمنع منعًا باتًا الضغط، ويُرجى الحفاظ عليه نظيفًا في أي وقت.

من أجل تشحيم الماكينة في الوقت المناسب، يتم إضافة الوضع النشط للوحة القياسية مرة واحدة شهريًا. إذا كان هناك زيت تشحيم، فتحقق من توقيت كوب الفاصل، وإذا لم يكن كذلك، فقم بإضافته في الوقت المناسب.

ثلاثة أشهر لفحص تآكل الحزام المتزامن في الأجزاء المختلفة من الماكينة
