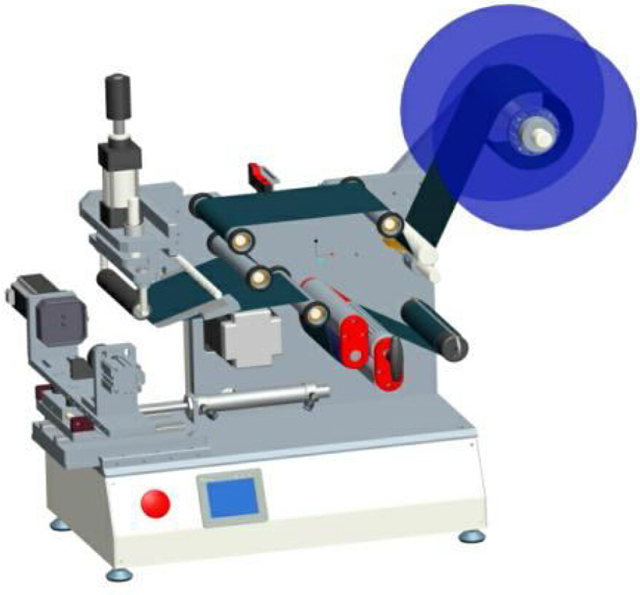

آلة وسم دائرية مسطحة تعمل بالهواء المضغوط مع جهاز ترميز

• طول الملصق: 10 مم ~ 150 مم
• تطبيق عرض الملصق: 10 مم ~ 150 مم
• تطبيق لفة ورق القطر الداخلي: 40 مم أو 76 مم
• القطر الخارجي للفة الورق: φ≤250 مم
• درجة الحرارة الداخلية: -10 درجة مئوية ~40 درجة مئوية
• الرطوبة الداخلية: 35~85﹪
• مصدر الطاقة: 220 فولت، 50 هرتز
• الأبعاد الكلية: 550*550*650 (الطول*العرض*الارتفاع)
• الوزن: 78كجم

تعليمات تشغيل المعدات على آلة وضع العلامات الدوارة:

طراز الجهاز: VK-T805

الاسم: آلات وضع العلامات على الزجاجات المسطحة والمستديرة نصف الأوتوماتيكية

ظروف تشغيل ماكينة وضع العلامات الدوارة

1. يُحظر تمامًا استخدام هذا الجهاز في البيئات التالية،

2. تأكد من إمكانية اتصال منفذ الطاقة وواجهة مصدر الطاقة بشكل وثيق، وإلا فقد يؤدي عدم الاتصال إلى نشوب خطر حريق.

3. لا تضع أشياء ثقيلة على سلك الطاقة حيث أن سلك الطاقة التالف قد يسبب صدمة كهربائية أو خطر نشوب حريق.

4. قبل التنظيف أو وضع الزيت المضاد للصدأ، تأكد من فصل كابل الطاقة عن الجهاز، وإلا فإنك تكون معرضًا لخطر الحرائق وتلف المعدات.

5. لا تستخدم منفذ طاقة فضفاضًا أو تالفًا، أو مسببًا لخطر الصدمات الكهربائية والحرائق.

6. استخدم التأريض الصحيح، حيث أن استخدام منفذ غير مؤرض بشكل صحيح قد يؤدي إلى خطر التعرض لصدمة كهربائية وتلف المعدات.

7. لا تبلل يدك عند لمس منفذ الطاقة، فقد تتعرض لخطر الصدمة الكهربائية.

8. عند استخدام الجهاز المحمول، تأكد من فصل سلك الطاقة عن مصدر الطاقة، وإلا فهناك خطر نشوب حرائق وتلف المعدات.

9. عند استخدام الأجهزة بمعيار الجهد/التيار الصحيح، فإن العمل بدون الجهد/التيار المناسب سيؤدي إلى خطر التعرض لصدمة كهربائية أو حريق أو تلف معداتك.

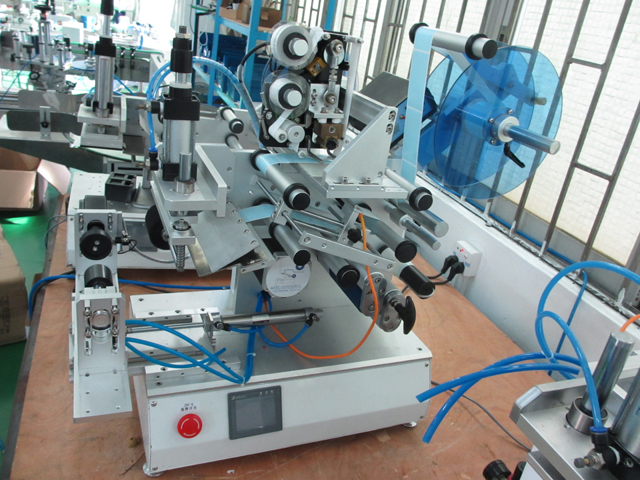

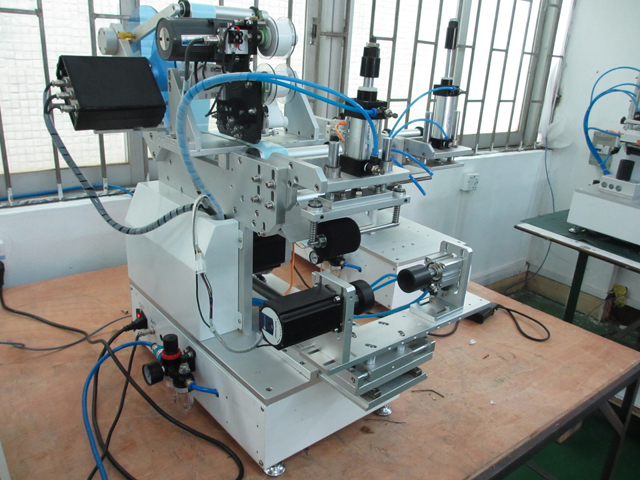

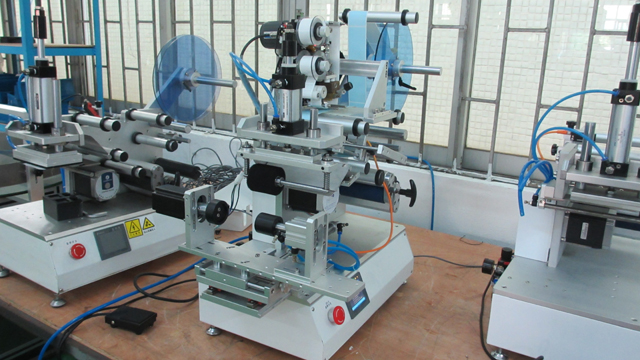

ماكينة وضع العلامات VK-T805

مقدمة عن آلة وضع العلامات

آلة الوسم هي آلة لصق ملصقات على سطح المنتج تلقائيًا، وهو الاسم المختصر لجهاز التشغيل الآلي، ويمكنه استبدال الوسم اليدوي وتحسين كفاءة الإنتاج والجودة. وفقًا لدرجة التشغيل الآلي، يمكن تقسيمها إلى آلات وسم يدوية وآلة وسم شبه آلية وآلات وسم آلية؛ وفقًا لشكل المنتج، يمكن تقسيمها إلى آلة وسم زجاجات مستديرة وآلة وسم جزئية وآلة وسم زجاجات ذات شكل خاص؛ وفقًا للوسم ووضع المنتج، يمكن تقسيمها إلى آلات وسم رأسية وأفقية.

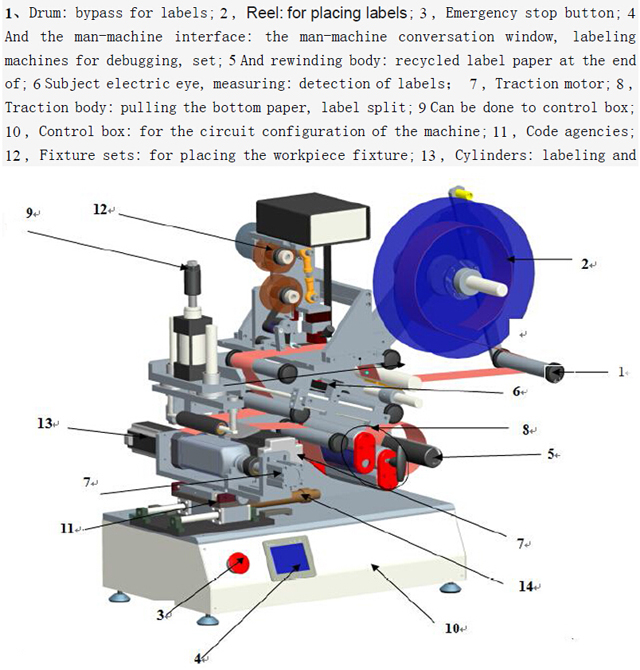

شرح الرسم على الموديل VK-T805:

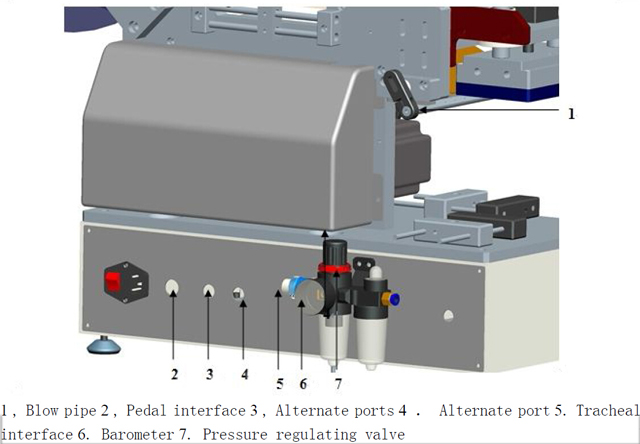

الجزء الخلفي من الماكينة

المعايير الفنية:

1. طول الملصق: 10 مم ~ 150 مم

2. قم بتطبيق عرض الملصق: 10 مم ~ 150 مم

3. ضع لفة ورق بقطر داخلي: 40 مم أو 76 مم

4. القطر الخارجي للفة الورق: φ≤250 مم

5. درجة الحرارة الداخلية: -10 درجة مئوية ~40 درجة مئوية

6. الرطوبة الداخلية: 35~85﹪

7. مصدر الطاقة: 220 فولت، 50 هرتز

8. الأبعاد الكلية: 550*550*650 (الطول*العرض*الارتفاع)

9. الوزن: 78 كجم

نطاق

1. يستخدم على نطاق واسع في الصناعات الغذائية والدوائية ومستحضرات التجميل والإلكترونية وغيرها.

2. للمنتجات شبه المصنعة أو المنتجات النهائية في الطباعة ووضع العلامات شبه التلقائية على سطح القوس الجزئي.

3. يمكنه وضع العلامات على الزجاجات المسطحة أو الدائرية أو البيضاوية أو الأشكال الأخرى، راجع صور العينات على النحو التالي:

نظرية الوسم

1. نظام النقل: يتم تشغيل المحرك بواسطة نظام محرك حزام التوقيت والمؤسسات المستقبلة، مما يوفر الزخم لتقسيم الملصق، وبالتالي تحقيق تجريد وإعادة تدوير الورق في نهاية الملصق.

2. نظام التحكم: يستخدم هذا الجهاز عناصر التحكم الكهربائية والغازية، والعيون الكهربائية (المستشعرات) ومفتاح القدم تمرر الإشارة المستقبلة إلى PLC في المعالج المركزي وفقًا للبرنامج المحدد للمعالجة، وبالتالي تحقيق وظيفة التجريد والامتصاص وتحرير العلامات والعد.

العمليات التشغيلية

قم بتشغيل ملصق التثبيت المصحح باستخدام ملصق تعديل العين الكهربائي القابل للتعديل

تشغيل / إيقاف التشغيل

تشغيل الطاقة:

1. قم بتنظيف الجهاز حوله، وتحقق من وجود ظاهرة فضفاضة.

2. قم بوضع العلامة على سلك الطاقة وقم بتوصيله بالجزء الخلفي من مقبس مصدر الطاقة، وتأكد من أن المفتاح الموجود بجوار مقبس الطاقة مفتوح.

3. قم بتوصيل الطرف الآخر من سلك الطاقة بمأخذ التيار المتردد، باستخدام جهد 220 فولت، 50 هرتز.

4. لوحة رئيسية لمفتاح إيقاف الطوارئ مفتوحة

5. وصول الغاز عالي الضغط إلى الفتحة (وتأكد من أن المفتاح مفتوح)

اغلق:

1. في حالة الاستخدام العادي، يمكنك توصيل سلك الطاقة من منفذ التيار المتردد أو الضغط مباشرة على مفتاح إيقاف الطوارئ.

انتباه!!!

2. لا تقم بتوصيل سلك الطاقة أو مصدر الطاقة باليد عند ملامسته للبلل، حيث سيؤدي ذلك إلى حدوث صدمة كهربائية.

3. لا تضع أشياء ثقيلة على سلك الطاقة.

التحقق من التعديلات

1. "1" العلامات حول، اعتمادا على العلامة في ذلك الجانب من الحجم، في الحجم داخل الأسطح تتبع طريقة تجاوز الرسم التخطيطي.

2. "2" جسم المشبك، حول العوامة يتم تحريره أولاً، بعد الضغط عليه مرة أخرى.

3. من خلال الملاحظة بالعين المجردة، لاحظ الملصق بعد الرقم "5" في لوحة التقشير، حيث يتم تقسيم الملصق ليكون في موضع الكسور الفعالة لرأس الشفط، كما هو موضح في الشكل السابق. إذا لم يكن صحيحًا، فيجب تعديل الملصق بشكل تقريبي.

4. في الخدمة "3" و "4" بين العلامات للكشف عن العين الكهربائية، حول طويلة مع التسمية يجب اختبارها عندما ثقب فتحة العين السحرية من أجل اختبار العين الكهربائية يمكن الكشف عن التغييرات بين التسمية والملصق، العين الكهربائية لمزيد من المجموعات انظر قسم "إعدادات العين الكهربائية".

5. بعد نهاية جسم الجر "6"، يجب علينا أن نلتزم بدقة بالشكل "S" حول القانون ومقبض "T" لوضع علامة محكمة مع الحالة، وإلا فإنه سوف يتسبب في عدم السماح بالعطاء أو عدم القدرة على سحب نهاية الحزام.

6. "7" لجسم اللف، المحور ومشابك الفولاذ السوداء المستديرة للأنشطة، ونهاية مشبك الورق.

تم تصحيحه

1. بعد الانتهاء من ما سبق، على لوحة زر "تلقائي / يدوي" إلى حالة "يدويا"، يرجى التأكد من توصيل الطاقة وتشغيلها، ثم اضغط على مفتاح "jog"، الجر سحب الورقة السفلية حوالي 0.5 متر، تم تصميم لإعطاء الورقة السفلية حرة وصحيحة.

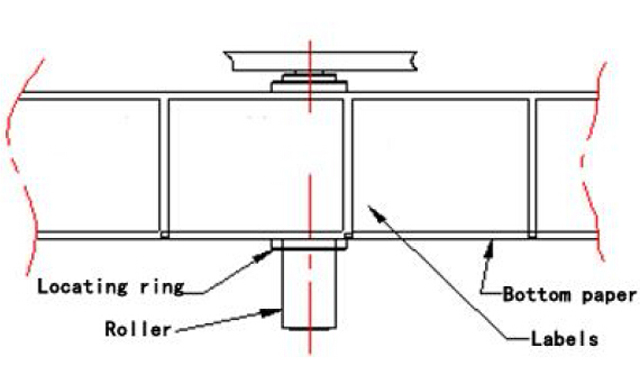

2. عندما يتم تصحيح الورقة السفلية تلقائيًا، سنقوم جميعًا بضبط الأسطوانات على دائرة الحد، كما هو موضح في الرسم التخطيطي السابق، وتحريك دائرة الحد على جانبي الورقة.

حرك العين الكهربائية

1. على السطح "تلقائيا / يدويا" زر إلى "يدوي"، ثم اضغط على مفتاح "هز"، هذه المرة مع مراقبة العين المجردة من تقشير المجلس، حتى العلامات من لوحات الشريط 0 ~ 1MM يمكن أن يكون.

2. ثم حرك عين الاختبار الكهربائية، ضع بين تلك العلامات والملصقات نهاية الورقة، انتبه إلى أضواء عين الاختبار الكهربائية، عندما تتحرك عيون الاختبار الكهربائية من الملصق أو من نهاية ملصقات الورق، سوف تتبدل الأضواء بين التشغيل وعدم التشغيل.

الأبعاد في الرسم البياني أعلاه، تأكد من أن رأس الشفط على مسافة من ألواح الشريط 0.5 ~ 1 مم، يمكنك فك البراغي لضبط

حتى تتمكن من ضمان انتقال سلس إلى رأس الشفط لموضع الملصق. (عادةً ما يتم تعديل هذا الموضع جيدًا)

انتباه!!!

1. تأكد من إعادة ضبط حزام الضغط وأجهزة القفل، وإلا فسيؤدي ذلك إلى عدم دقة العرض.

2. التحقق من ما إذا كانت العين الكهربائية الاختبارية بها، وإلا فإنها ستسبب تسمية مستمرة.

3. افحص نظام القيادة للتأكد من عدم وجود أي مشابك، وإلا فلن يؤدي ذلك إلى سحب الورقة السفلية.

مجموعة العين السحرية

علامة العين الكهربائية (هنا لأغراض التوضيح فقط، ولا يعني أن العملاء اشتروا تكوين النموذج)

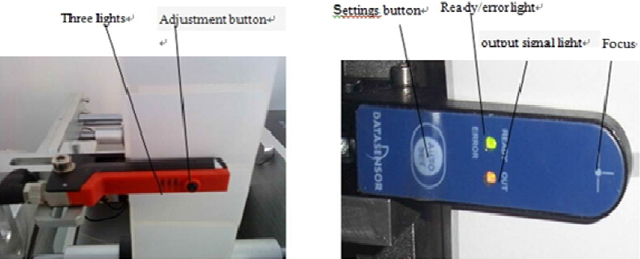

غادر إلى ألمانيا الدكتور GS-63 عين كهربائية سهلة التسجيل، على اليمين إلى إيطاليا السويقة SR21-IR عين كهربائية. يستخدمونها عمومًا للكشف عن العلامات. فيما يلي طرق تعديلها

1، دكتور تسجيل سهل GS-63 تعديلات العين الكهربائية:

الأساس المنطقي: لتحديد الفجوات بين الملصقات حسب السُمك. (عن طريق اختراق الضوء حيث لا يوجد ملصق ولا يوجد اختراق توجد ملصقات لتحديدها) ينطبق على سمك معين من الملصقات الورقية أو الملصقات الأخرى

تعليمات المقبض: الأضواء الخضراء: ضوء الطاقة

الضوء الأصفر: لتحديد أضواء الحالة (الضوء الأصفر مضاء، يوجد إخراج إشارة)

زر الضبط: تم تعديله لاكتشاف العلامات بإعدادات مختلفة

أولاً، يتم وضع العلامات من خلال العين السحرية كما هو موضح في الرسم التخطيطي التالي: إذا قمت بسحب العلامات، فإن الأضواء الصفراء في الفجوة بين العلامات والملصقات مضاءة، وهناك علامة مطفأة، ولا يمكنك إعادة ضبطها، ويمكنك استخدامها مباشرة. عندما يكون الضوء الأصفر ثابتًا أو غالبًا ما يكون خارجًا عن الحالة، فأنت بحاجة إلى إعادة ضبط العين الكهربائية. اضبط على النحو التالي: أولاً، يتم عرض العلامات من خلال العين السحرية للحوض على شكل حرف U، وهناك علامات موضوعة في العين الكهربائية داخل الفتحة، واضغط مع الاستمرار على زر الضبط لمدة 3 ثوانٍ، ويمكنك رؤية وميض الأضواء الصفراء للعين الكهربائية، ثم حرر الزر، حيث لا يوجد ملصق (فقط نهاية الملصق) موضوع في فتحة العين السحرية، واضغط مع الاستمرار على زر الضبط لمدة 8 ثوانٍ، ثم حرر الزر عند هذه النقطة، يكتمل الإعداد. يتم سحب العيون الكهربائية للملصقات في الخزان، ويمكنك رؤية أن هناك علامات مطفأة، ومكاتب الفجوة في الملصق مع الملصق، والأضواء الصفراء مضاءة.

إيطاليا السويقة SR21-IR تعديلات العين الكهربائية:

تنتمي إلى العين الكهربائية الأخدود، من خلال كمية الضوء التي تخترق قوة التمييز ليس لها تسميات، وتطبيق المواد الورقية ومواد التسمية في نهاية تسمية مختلفة.

مبدأ الكشف، يتم إطلاق أشعة الضوء الكهربائية من جانب العين الأخدود، لتلقيها على الجانب الآخر، عندما تتلقى العلامات الوسيطة كمية من التغيير في الضوء، من خلال تحديد العتبات، لا توجد علامات لتحديدها.

طريقة الضبط

1) عندما تكون "جاهزة" عندما تضاء الأضواء، يتم تركيز العين الكهربائية في المنتصف، ويتم سحب العلامات ذهابًا وإيابًا، مثل التغييرات التي تطرأ على إشارة الإخراج، تكون العين الكهربائية في حالة عمل، ويمكن استخدامها مباشرة.

2) اضغط لفترة قصيرة على زر الإعداد التلقائي، أضواء خضراء وصفراء، إشارة متوسطة لافتة للنظر كهربائية، ملصقات غير قابلة للإزالة في هذا الوقت، حتى يومض الضوء الأخضر بسرعة.

3) عندما يومض الضوء الأخضر عند وضع الوسائط في مكانها الثاني في موقع التركيز على العين السحرية.

4) اضغط لفترة قصيرة على "AUTO SET". سيتم إيقاف تشغيل الضوء الأخضر. يتم التقاط العين الكهربائية للنوع الثاني من إشارات الوسائط، والملصقات غير القابلة للإزالة في هذا الوقت حتى يظل الضوء الأخضر مضاءً.

5) نقل العلامات، في تحلل الوسائط المحلية اثنين، يتم إضاءة إشارة الإخراج، ومجموعة العين السحرية.

6) "جاهز" عين صلبة سحرية لاستخدام كائن يمكنك تبديل الوسائط اثنين.

ضبط موضع الملصق

1. أولاً الحاوية الموجودة في الشكل "ج"، ثم حاول التمسك بمواقع نقاط المراقبة وتمرير ضبط أنشطة كتلة المكتب "أ" و"ب"، مضبوطة على الموقع المناسب.

2. بعد ضبط البراغي المناسبة لمقعد النشاط، يجب تثبيتها حتى لا تفقد.

3. D عين اختبار كهربائية مدمجة، تستخدم لاختبار المنتجات مجانًا. من خلال الصندوق الخلفي على الدواسة / حالة بدء تشغيل الكائن المقاس لضبط آلة وضع العلامات.

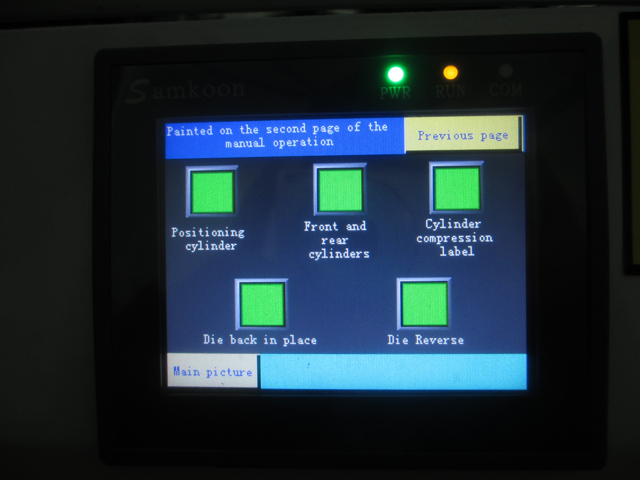

التشغيل اليدوي

1. أولاً وقبل كل شيء، تريد "التبديل اليدوي / التلقائي" في الدليل، ثم دمجه مع "التبديل" للاستخدام.

2. التشغيل اليدوي المستخدم عند تصحيح الأخطاء، للحصول على تسميات صحيحة

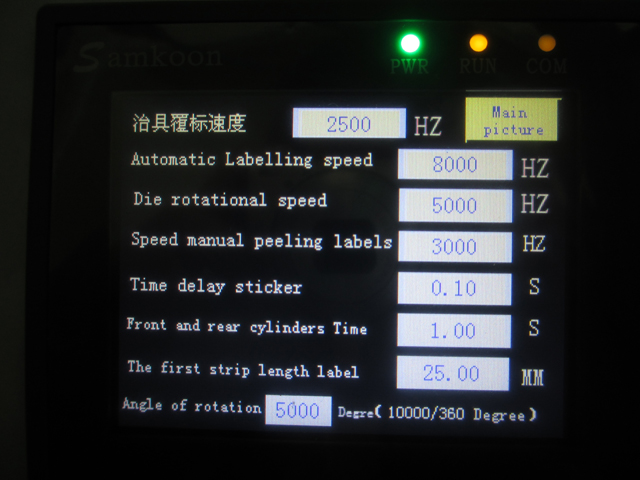

الإجراءات الآلية

1. أولاً وقبل كل شيء، تريد أن يكون "المفتاح اليدوي / التلقائي" في الحالة التلقائية، ثم يتم دمجه مع "مفاتيح القدم".

2. الإجراءات التلقائية المستخدمة أثناء تصحيح الأخطاء، بما في ذلك الإجراءات المحددة والمسماة.

قياس تعديلات العين الكهربائية:

1. تم توصيل العين الكهربائية من سلسلة FX-301 بشكل صحيح:

يجب على العين السحرية التأكد من إمكانية استخدام التثبيت الصحيح للقياس، وطريقة التوصيل للتوصيل كما هو موضح في الشكل التالي، "الخط الأسود المستمر" "الخارج" حتى الخط الفضي.

2. مبدأ الكشف عن العين الكهربائية:

تعتمد العيون الكهربائية على كمية انعكاس الضوء لتمييز الأشياء. تصدر العيون الكهربائية الضوء للأشياء، وسوف تعكس الأشياء كمية معينة من الضوء إلى العين الخلفية، وعندما يصل مقدار الضوء المنعكس إلى القيمة المحددة، تتغير إشارة العين الكهربائية، وترسل إشارات إلى نظام التحكم.

3. تبديل الحالة:

زر "الوضع/إلغاء"، الضوء الأخضر في "تشغيل"، "تعليم"، "ضبط"، "L/D"، "المؤقت"، "PRO" للتبديل بين عدة مستندات، مما يشير إلى حالات العمل المختلفة.

• "Run" يمثل حالة التشغيل؛
• "حالة التدريس"؛
• "ADJ" لضبط الحالة؛
• "L/D" لحالة إشارة الرفع؛
• اضغط على زر "PUSH" لأسفل للتأكيد، ثم اضغط على زر التبديل من اليسار إلى اليمين لضبط الوظيفة.

4. مجموعة العين السحرية:

4.1 على افتراض عدم وجود منتج على محطة العمل، افتح مكبر العين الكهربائي بغطاء شفاف، واضغط على مفتاح "الوضع/إلغاء"، وانتقل إلى مستند "التدريس"، ويعرض الصندوق الرقمي قيمة، وستكون هذه القيمة إشارة فارغة، والاستقرار العددي، وفقًا لـ "PUSH" للتأكيد.

4.2 ثم ضع المنتج على محطة وضع الملصقات، وأغلق الموضع الأيسر، مع ملاحظة المواقع، عن طريق ضبط موقع شريط الموضع للوصول إلى موضع الملصق على المنتج.

4.3 موضع الملصق عند تعديله. يمكن رؤية مربع رقمي يعرض قيمة رقمية، هذه القيمة هي عندما يتم اكتشاف المنتج بإشارات، مثل "1900"، ثم يتم تثبيته، انقر فوق "PUSH" للتأكيد. عند اكتماله، يعرض مربع العرض الرقمي نصائح جيدة. (يمكنك الضغط على "mode/cancel" للعودة إلى "run" يمكن أن يكون قيد التشغيل)

4.4 يتم نقلها إلى مستند "ADJ"، ويعرض مربع العرض الرقمي = إشارة فارغة (نبضات القلب - إشارة فارغة)/2، والقيم الافتراضية للنظام للعتبة، وقيمة الإشارة أكبر من القيمة الحرجة، ويتم تعيينها افتراضيًا على الكائن، وأقل من القيمة الحرجة، والقيمة الافتراضية هي عدم وجود كائن. يتم إرسال إشارة التغذية الراجعة إلى PLC وإصدار التوجيهات المناسبة. يمكن تعديل العتبات من خلال التبديل بين اليسار واليمين "PUSH" باستخدام المفاتيح اليسرى واليمنى، وزيادة أو تقليل القيمة، وتغيير العتبة. (عادةً لا يتطلب التعديل) ثم اضغط على "PUSH" للتأكيد.

4.5 مفتاح "الوضع/إلغاء" للعودة إلى حالة التشغيل "تشغيل". (بعد اكتمال الإعداد للعودة إلى حالة التشغيل "تشغيل")

4.6 أغلق الغطاء الشفاف، ثم ضع النهاية.

4.7 عند وضع المنتج في محطة وضع العلامات، يتم الكشف عن إشارة القياس بواسطة العين الكهربائية، ويتم إرسال ردود الفعل إلى PLC، الذي يصدر توجيهًا، وتبدأ آلة وضع العلامات في تشغيل أجزائها ذات الصلة.

مكونات التحكم الالكتروني

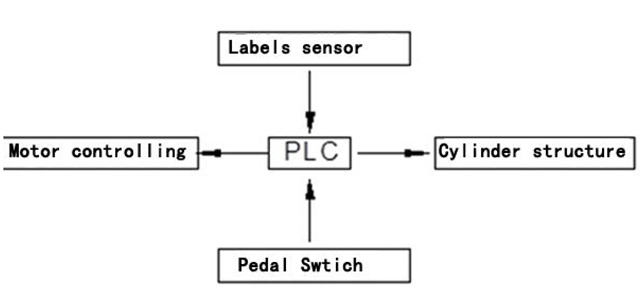

نظام التحكم

المبدأ: تعتمد آلة الوسم على PLC، الذي يتلقى الإشارات ويتحكم في النظام. كما هو موضح في الشكل أعلاه، عندما يتم الضغط على "مفتاح القدم"، سيبدأ مفتاح القدم في إرسال الإشارة إلى PLC، وسيقوم PLC بمعالجتها وفقًا للبرنامج المحدد، ثم يبدأ "نظام التحكم في المحرك" لتحقيق عملية تجريد وتغذية الملصق. في الوقت نفسه، سيهتم "مستشعر موضع الملصق" (يُسمى أيضًا العين الكهربائية لقياس الملصق) دائمًا بالمسافة التي يقطعها الملصق. عند دخوله مسافة لتحديث الملصق، سيرسل "مستشعر موضع الملصق" على الفور إشارة إلى PLC. وبالمثل، سيعالجها PLC وفقًا للبرنامج المحدد، وسيرسل "نظام التحكم في المحرك" إشارة توقف ويبدأ آلة شفط الملصقات ونظام الوسم لإكمال تجريد ولصق الملصق.

الأخطاء الشائعة والمستثناة

وضع العلامة غير مستقر

1. قد لا يتم تثبيت معدات الضغط بإحكام، مما يؤدي إلى وضع علامات فضفاضة واختبار العين الكهربائية غير دقيق.

2. انزلاق جسم الجر أو عدم إحكامه، مما يؤدي إلى تنعيم الورقة السفلية.

3. الشكل أو الوضع للالتصاق.

خذ بعيدا

1. أجهزة حزام الضغط ضيقة للغاية، مما يتسبب في ظهور علامات انخفاض الضغط.

2. في التشغيل التلقائي يتم وضع علامة بدون انحراف وتصحيح الظهر إلى.

جودة الملصق ليست جيدة، هناك فقاعات أو تجاعيد

1. قد تكون الملصقة رقيقة للغاية، ولا ينطبق قانون الالتصاق على الملصقات الشفافة الرقيقة والناعمة

المعدات ليس لها أي رد فعل

1. تأكد من أن خطوط الطاقة لا تعاني من أي مشكلة.

2. تأكد من أن مخرج النقل بجوار الصمامات سليم، مثل المحترق، قم باستبداله

3. قد يتسبب صندوق الأسلاك الداخلية الفضفاضة في حدوث مشكلات، لذا يجب إصلاحها بواسطة متخصصين

ورقة الملصق في نهاية الكسر العادي

1. أجهزة حزام الضغط ضيقة للغاية، مما يتسبب في ظهور علامات انخفاض الضغط.

2. قد يكون الملصق في نهاية الورقة رديئة الجودة، أو عميقًا في الأسنان

فشل رأس الشفط أو تعطله، يحدث سلوك غير مذكور في الملصق

1. هل يوجد انسداد في فتحة رأس الشفط، مما يؤدي إلى عدم كفاية الشفط (ضمان الضغط في 0.7 ميجا باسكال أعلاه)

2. اتجاه نفخ أنبوب النفخ غير صحيح، يمكن تعديله عن طريق تحريك واتجاه الدوران

3. في حالة عدم وجود أغطية ملصقات، استخدم ختمًا لاصقًا شفافًا لتقليل فقدان الشفط

العلامات المستمرة

العين الكهربائية لم يتم ضبطها بشكل جيد، إعادة ضبط العين الكهربائية

مجموعة من المواد الورقية المعاد تدويرها في نهاية المطاف

في الغالب الشيخوخة خلف حزام القيادة، استبدال الحزام الجديد.

صناعة الملصقات

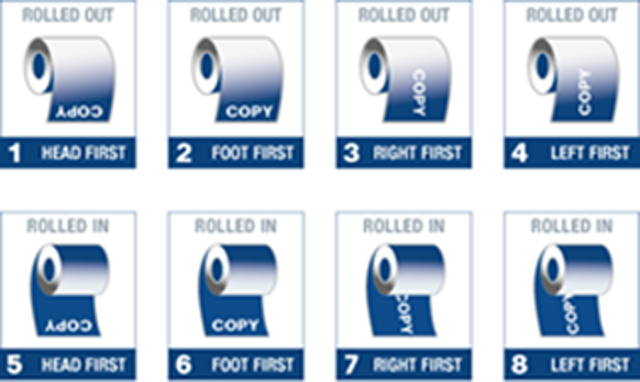

1. عند إنتاج الملصقات، لاحظ الاتجاه حول العوامة.

2. تأكد من أن العين السحرية لا يمكن أن تترك ثقب المواد الغريبة، وثقب الورق في الليل، وإلا فإن العين الكهربائية غير المعترف بها، مما يتسبب في تكرار الملصقات.

3. تأكد من أن الملصق والورقة السفلية منفصلان بشكل ناعم.

الصيانة الروتينية

1. في ظل الاستخدام العادي، قد يتم فحص المعدات بشكل منتظم.

2. توفير معدات للتحكم في الغبار ومعالجة الصدأ بشكل منتظم.

3. لا تستخدم الجهاز لفترة طويلة، افصل الطاقة التي تريدها وقم بأعمال الصيانة.

الملحق

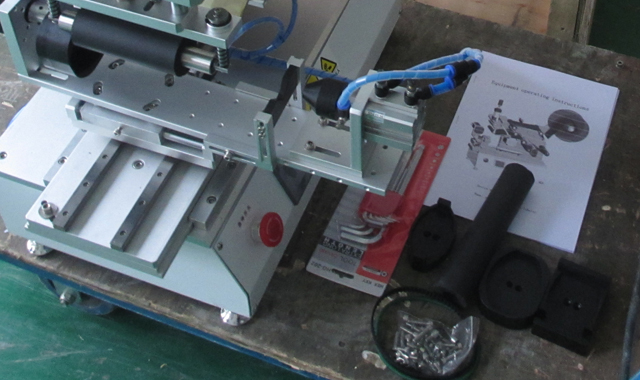

تتضمن هذه العلامة الملحقات القياسية: تعليمات التشغيل، مفاتيح سداسية، مفك براغي كهربائي لضبط العين.

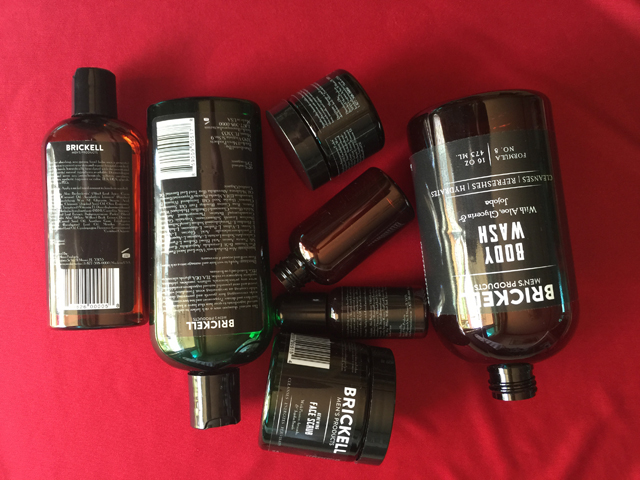

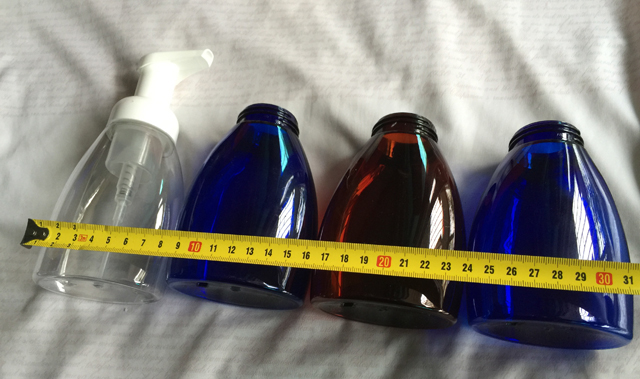

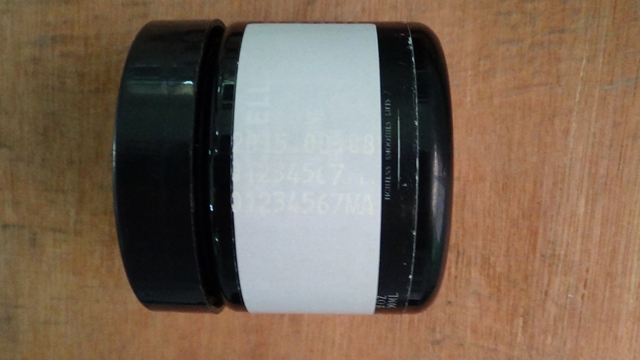

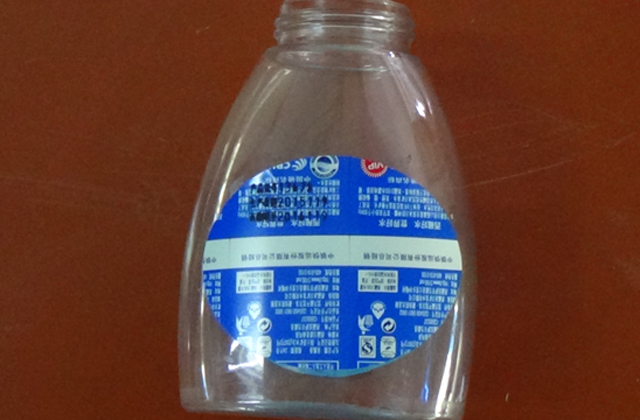

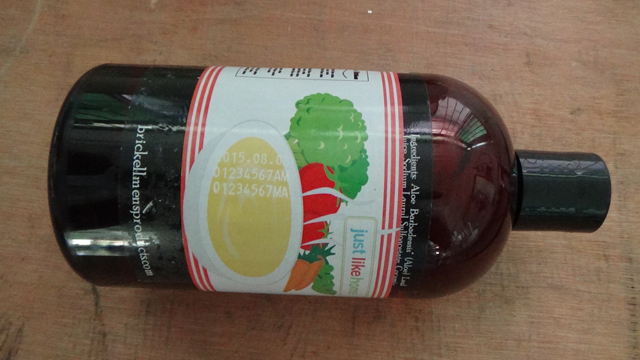

عينات الملصقات لأشكال مختلفة من الزجاجات:
