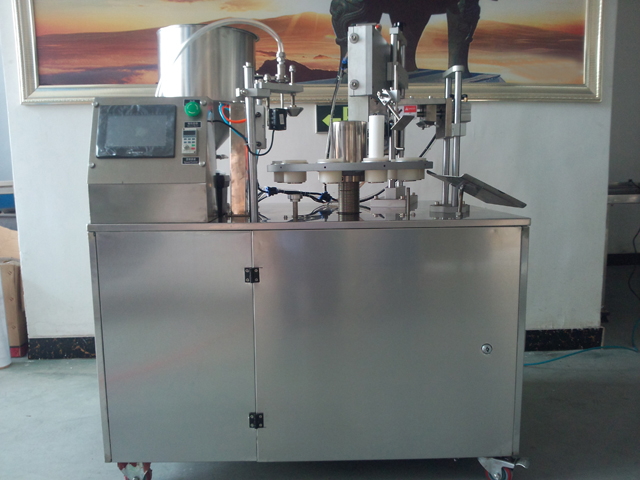

آلة تعبئة وختم أنابيب مستحضرات التجميل الصيدلانية بالموجات فوق الصوتية

• الموديل: VK-TFS-006U
• الجهد: 220 فولت/50 هرتز/60 هرتز
• الإنتاجية: 20-30 قطعة/دقيقة
• الأبعاد: 1090 × 1250 × 1680 مم (الطول * العرض * الارتفاع)
• الوزن: 270كجم
• حجم التعبئة: 10-300 مل
• قطر الأنبوب: 10-60 مم
• الطاقة: 2.0 كيلو وات -3.3 كيلو وات
• الدقة: ±1%
• المواد: الفولاذ المقاوم للصدأ 304

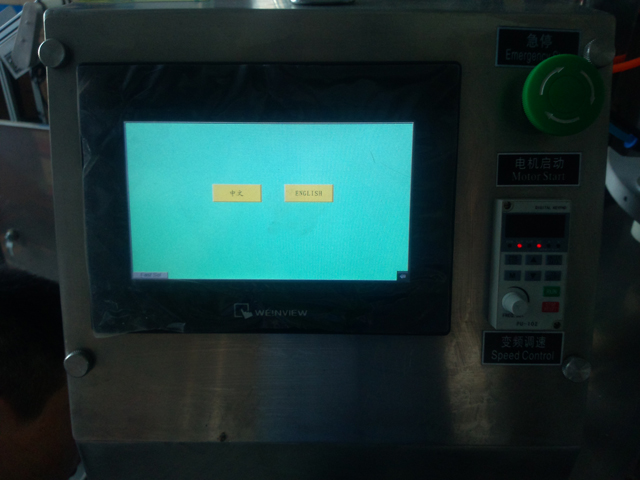

• التحكم: نظام التحكم PLC
• العرض: شاشة تعمل باللمس
• ارتفاع الأنبوب: 2-200(مم)

مشاهدة الفيديو

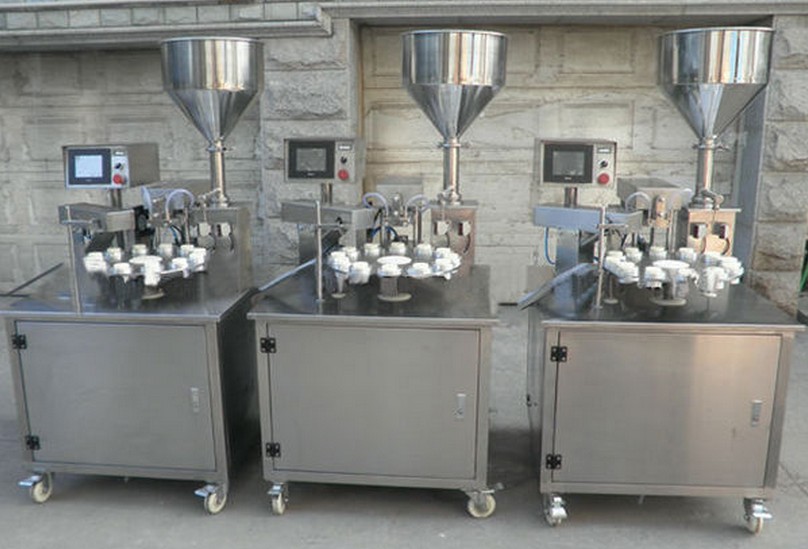

تم تصميم ماكينة التعبئة والختم شبه الأوتوماتيكية خصيصًا للمنتجات التي تحتوي على كمية صغيرة وقطر أنبوب خاص. تتميز الماكينة بميزة ماكينة التعبئة والختم عالية السرعة، مع تشغيل أوتوماتيكي للغاية وتعمل بسلاسة. يمكن أن تكون أوتوماتيكية لملء الأنابيب وختمها وقطعها وطباعة التاريخ. التصميم الفريد ذو الرأس الواحد أسهل في التنظيف. أكثر ملاءمة لتغيير الحجم وأكثر بساطة في التحكم. إنها مناسبة بشكل خاص لصناعة الكريمات الطبية ومعجون الأسنان ومستحضرات التجميل والغراء والمواد اللاصقة والكاتشب ولوحة الرسم.

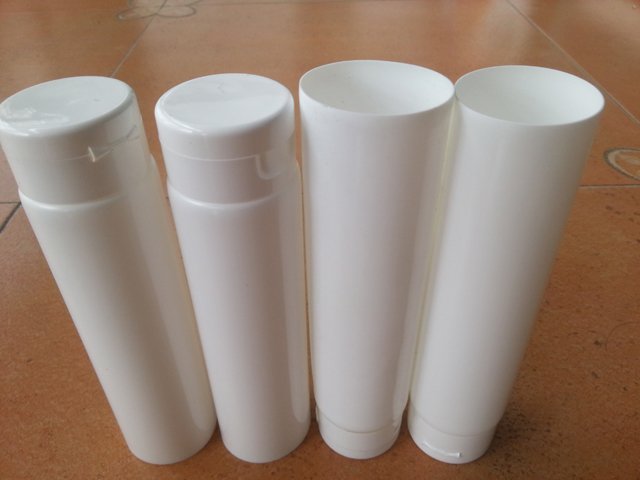

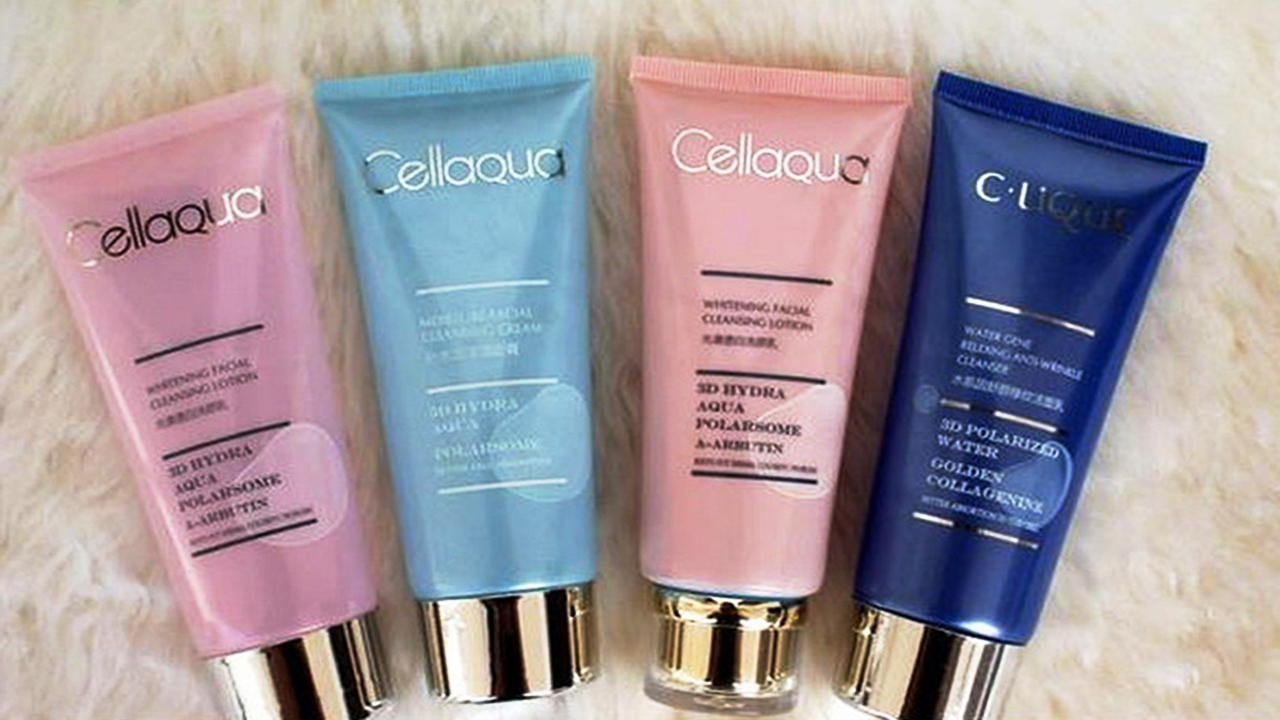

عينات الأنابيب

مبدأ العمل

يتم التحكم في الماكينة بواسطة PLC وشاشة تعمل باللمس، باستخدام 12 محطة متساوية، خرطوم البلاستيك بدوره على الأنبوب، والعلامات، والملء، والختم، والقطع وإخراج الأنبوب. أدخل خرطوم البلاستيك في المقبس، وقم بتشغيل مفتاح الوظيفة، واضغط على زر التشغيل، وتبدأ الماكينة العمل الدوري تحت تحكم PLC: بدأت الدوارة في عكس اتجاه عقارب الساعة في محطة العمل، وتوقف عجلة الدوران بعد وضعها في مكانها، ثم على الأنبوب، والعلامات، والملء، والختم، والقطع وعمل جسم الأنبوب (ملاحظة: آلية الملء والختم على التوالي مجهزة بمفتاح الكشف بالأشعة تحت الحمراء، يجب الكشف عنها في ظل حالة خرطوم البلاستيك ستعمل).

عند انتهاء كل عمل، يتم إعادة ضبط كل وكالة. في نهاية دورة العمل، يتم إعادة ضبط دورة العمل التالية. بعد دورة العمل، يتم نقل الخرطوم البلاستيكي الدوار إلى المحطة التالية وفقًا لذلك.

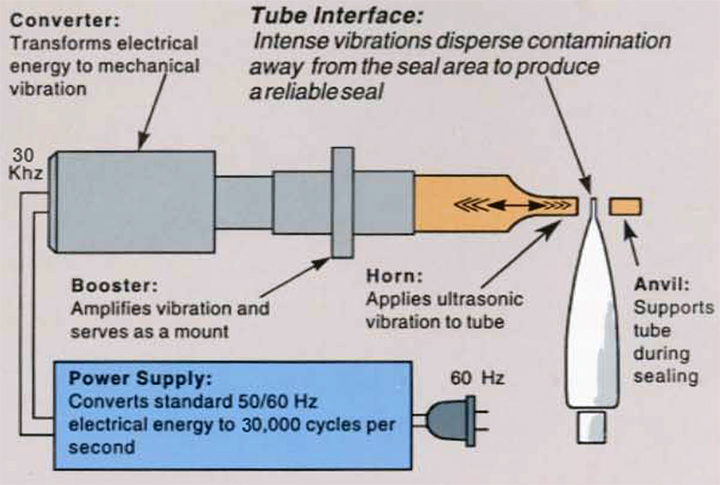

كيف تعمل تقنية الختم بالموجات فوق الصوتية

تم تصميم آلة سد الأنابيب بالموجات فوق الصوتية بحيث يتم تركيبها على جميع أنواع آلات التعبئة تقريبًا. مع تقدم الأنبوب إلى محطة سد الأنابيب بالموجات فوق الصوتية، يتم إغلاق مفتاح لبدء دورة اللحام. يتم توجيه الهواء إلى الأسطوانات لدفع سندان اللحام والقرن بالموجات فوق الصوتية نحو الخط المركزي للأنبوب.

يتم غلق الأنبوب بفجوة محددة مسبقًا ويتم الاحتفاظ به لتطبيق الطاقة الصوتية.

يقوم مصدر الطاقة بالموجات فوق الصوتية بأخذ الطاقة الكهربائية 50/60 هرتز وتحويلها إلى 30000 دورة في الثانية من خلال مذبذب الطاقة.

يتم تطبيق هذه الطاقة الكهربائية عالية التردد على المحول الذي يقوم بتحويل التيار الكهربائي إلى اهتزازات ميكانيكية عالية التردد.

تتسبب الطاقة الصوتية في اهتزاز البوق ضد نهاية الأنبوب بمعدل 30000 دورة في الثانية.

يؤدي الاهتزاز الشديد إلى تشتيت أي تلوث من منطقة الختم وتوليد الحرارة اللازمة لربط المادة.

يتم بعد ذلك إيقاف الطاقة وإبقاء الأنبوب مغلقًا لفترة وجيزة (عادةً ما تكون من 0.05 إلى 0.150 ثانية).

ثم ينتقل الأنبوب إلى المحطة التالية على خط التعبئة. تتراوح أوقات الدورة عادةً من 45 إلى 80 وحدة في الدقيقة، اعتمادًا على قطر الأنبوب والمادة.

سمات

خرطوم بلاستيك من خلال الأنبوب، العلامات، التعبئة، الختم، القطع وخروج الأنبوب، إكمال مهمة التعبئة والتغليف بواسطة الآلة.

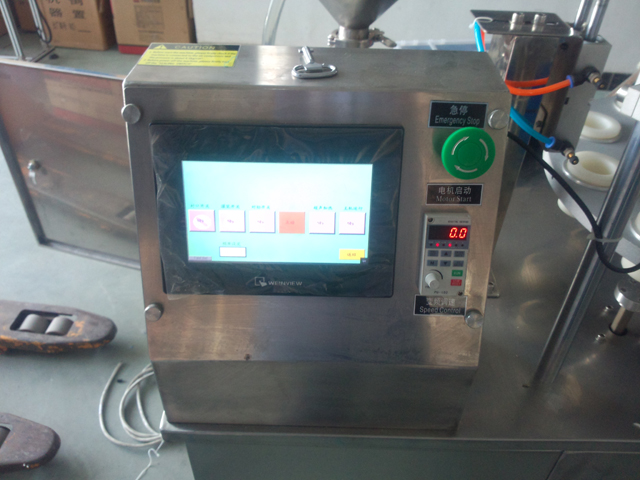

• آلة تعبئة وختم الأنابيب بتقنية الموجات فوق الصوتية مع نظام التحكم بشاشة تعمل باللمس
• الأغطية والكسوة المصنوعة من الفولاذ المقاوم للصدأ 304، تؤكد معايير GMP
• أجزاء الاتصال في SS 304
• فوهة تعبئة إيجابية. نظام قطع هوائي. (لتجنب مشكلة الذيل)
• بدون أنبوب بدون تعبئة / بدون أنبوب بدون غلق تسخين الهواء الساخن للأنابيب داخليًا وتبريدها خارجيًا لتجنب الانبعاج عند الغلق يتم التحكم بها بواسطة شاشة تعمل باللمس PLC
• مؤشر فيرجسون

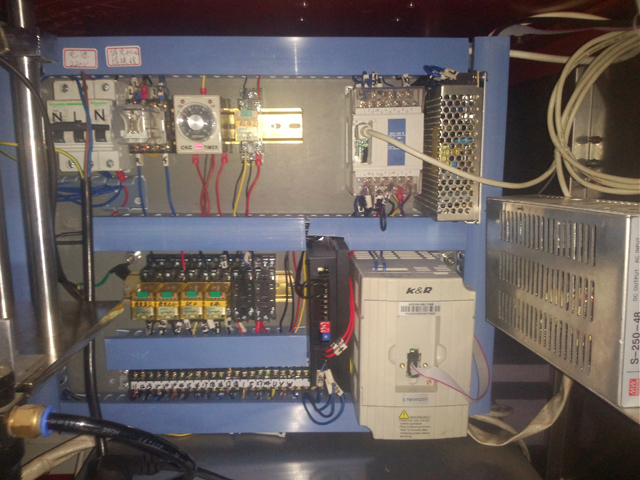

• صندوق لوحة سهل الوصول إليه
• كلا الجانبين تشفير الدفعة 12 حرفًا على الأكثر.
• حجم التعبئة من 5 مل إلى 200 مل. مع مضخات قابلة للتبديل. 3 مل إلى 30 مل، 30 مل إلى 100 مل، و100 مل إلى 250 مل
• قطر الأنبوب: الحد الأدنى 10 مم – الحد الأقصى 50 مم.
• إنتاج ما يصل إلى 1600 إلى 2200 أنبوب في الساعة.
• عداد الأنابيب
• رأس ختم قابل للتعديل بسهولة

المعايير الفنية الرئيسية

صور مفصلة

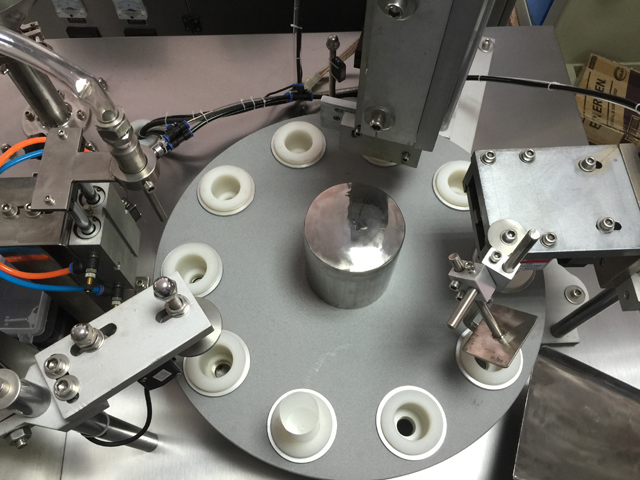

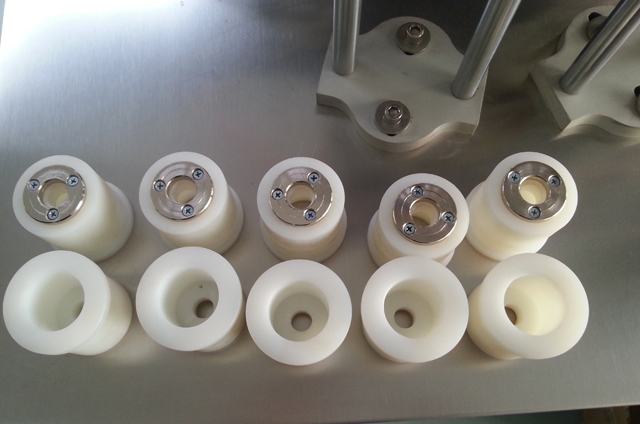

حامل الأنابيب من معدات تعبئة وختم الموجات فوق الصوتية

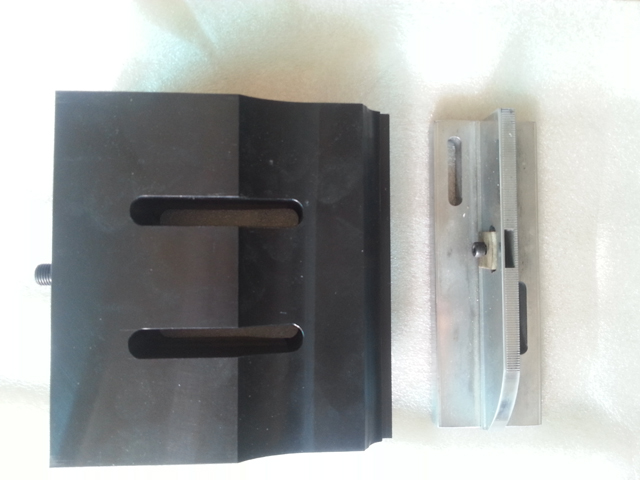

قالب خرطوم أنبوبي لقاطع احتياطي

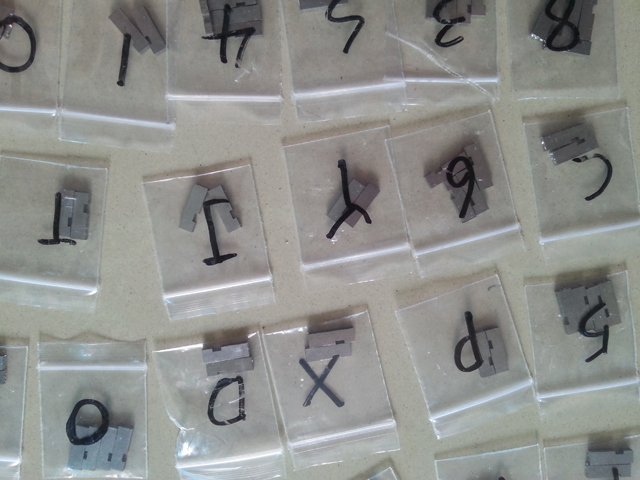

حروف لترميز التاريخ

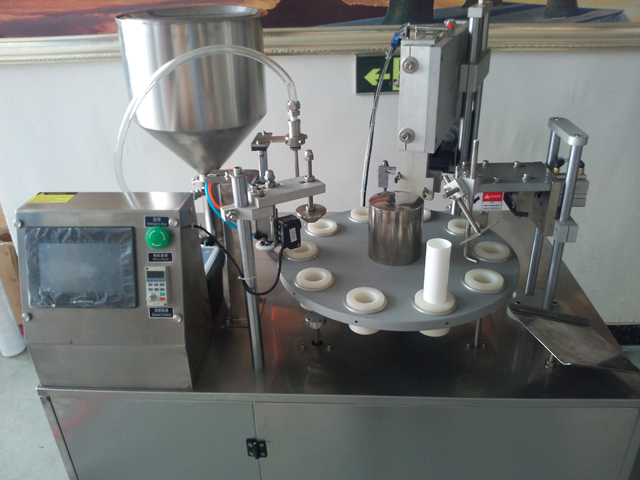

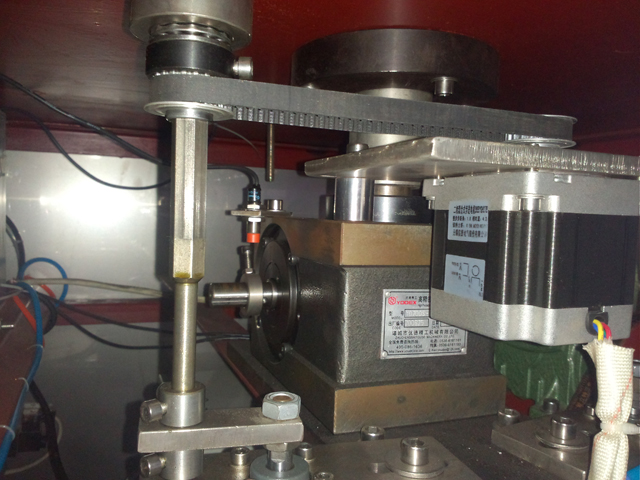

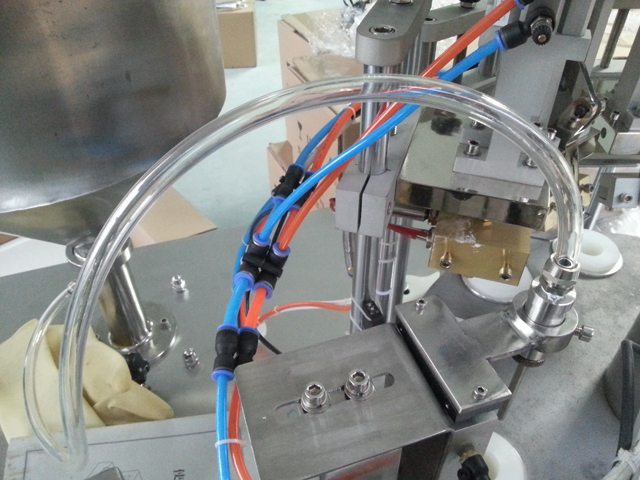

لقطة قريبة للجزء الهوائي في آلات التعبئة والختم عالية التقنية بالموجات فوق الصوتية:

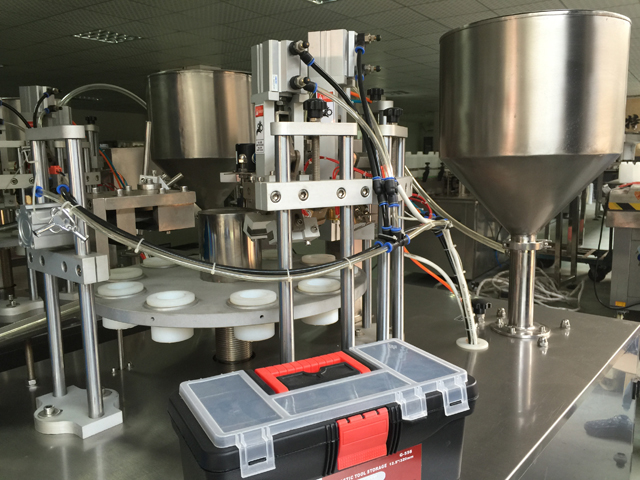

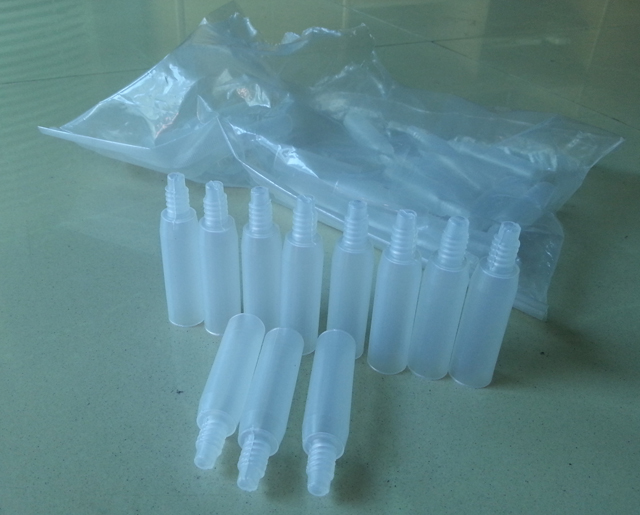

عينات آلات تعبئة وختم الأنابيب بالموجات فوق الصوتية للأنابيب البلاستيكية:

تعبئة صناديق خالية من التبخير لآلات تعبئة الأنابيب بالموجات فوق الصوتية

يضمن: بالنسبة لجميع الآلات، تدعي الشركة أن الضمان مدته عام واحد. (لا يشمل الضمان المشكلات الناجمة عن الحوادث أو سوء الاستخدام أو سوء التطبيق أو تلف التخزين أو الإهمال أو تعديل المعدات أو مكوناتها. كما أن قطع الغيار التي يمكن كسرها بسهولة لا تشمل الضمان)

تثبيت: بعد وصول الماكينة إلى مصنعك، إذا كنت بحاجة إلى ذلك، سيذهب فنيونا إلى مكانك لتثبيت الماكينة واختبارها وتدريب العامل على تشغيل الماكينة (يعتمد وقت التدريب على العامل). يجب أن تكون النفقات (تذكرة الطيران والطعام والفندق ورسوم السفر في بلدك) على حسابك ويجب أن تدفع للفني 150 دولارًا أمريكيًا في اليوم. يمكنك أيضًا الذهاب إلى مصنعنا للتدريب.

بعد الخدمة: إذا واجهتك مشكلة في الماكينة، فسيذهب فنيونا إلى مكانك لإصلاح الماكينة في أسرع وقت ممكن. يجب أن تكون التكلفة في حسابك (كما هو موضح أعلاه).
