آلة تعبئة وتغطية أنابيب القطرات الصغيرة أحادية الكتلة

• الموديل: VK-MFC
• الطاقة: ~220 فولت/مرحلة واحدة
• الحالي: 7A
• التردد: 50 هرتز
• ضغط الهواء: 0.7 ميجا باسكال
• القوة: 1100 واط
• الحجم: 1900*1550*1850 مم
• الوزن: 485 كجم
• الوزن الإجمالي: 555 كجم
• حجم التعبئة: 1مل إلى 150مل
• يمكن تخصيص الماكينة وطحنها وفقًا للمعايير الأمريكية

مشاهدة الفيديو

إشعار قبل تشغيل الماكينة

1. يتم تشغيل الجهاز بواسطة تيار متناوب أحادي الطور / 220 فولت؛ تأكد من الاتصال الصحيح قبل تشغيل الجهاز.
2. تأكد من توصيل ضغط الهواء بطريقة صحيحة.
3. إذا كان هناك أي أجسام غريبة على الماكينة وفي القالب، قم بإزالة الأجسام الغريبة؛
4. تأكد من وضع الخراطيم المتصلة بالمضخات التمعجية داخل خزان المواد؛
5. تأكد من محاذاة فوهات التعبئة مع فوهة الزجاجة، ورؤوس الأغطية مع الزجاجات؛

البيانات الأساسية

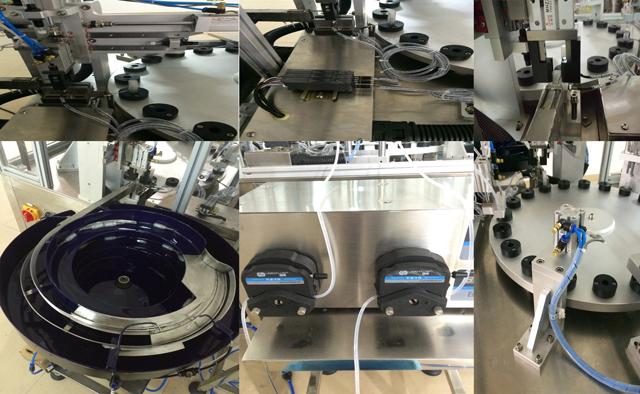

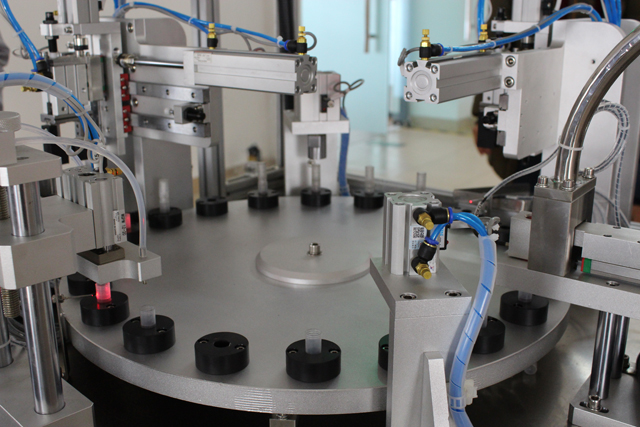

صور ورسومات عن آلات الإغلاق

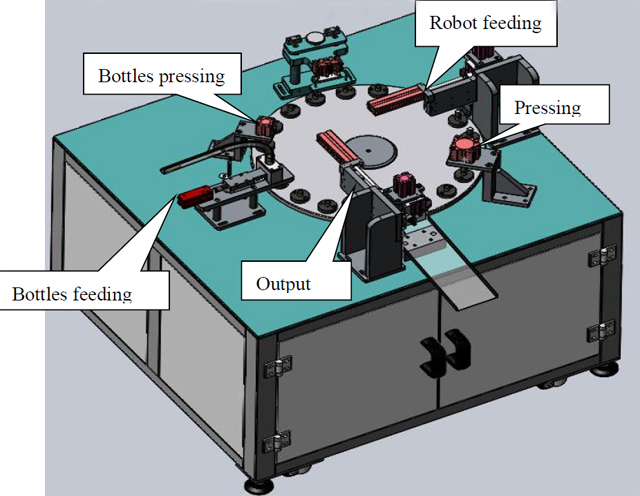

شرح المحطة:

1. تغذية الزجاجات: وعاء اهتزازي لتغذية الزجاجات، عناصر هوائية توجه الزجاجات إلى اللوحة الدوارة، ثم تتراجع العناصر الهوائية؛
2. ضغط الزجاجات: بسبب السقوط الحر للزجاجات التي تغذيها العناصر الهوائية، فإن الوضع يجعل الزجاجة تصل إلى قاع الحامل؛
3. محطة التعبئة: قم بتعبئة السائل في الزجاجات؛ تعمل المحطة بالتعاون مع المضخات التمعجية؛
4. تغذية الروبوت: يقوم الروبوت بتغذية المضخة في الزجاجات.
5. محطة الضغط: قم بربط الزجاجات بالمضخة؛
6. الإخراج: نقل المنتجات النهائية خارج اللوحة الدوارة

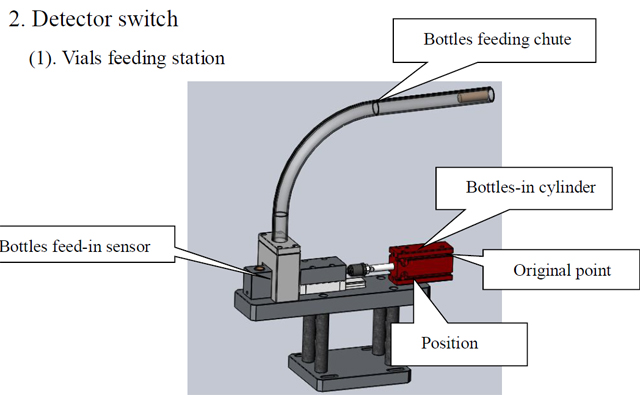

مفتاح الكاشف

(1). محطة تغذية القوارير

1. الزجاجات الموجودة في الأسطوانة: قم بتوجيه الزجاجات الموجودة في المزلق إلى اللوحة الدوارة
2. النقطة الأصلية: المكان الأصلي للزجاجات داخل الأسطوانة
3. الزجاجات في وضعها الصحيح: علامة الزجاجات في وضعها الصحيح
4. مستشعر التغذية: تكتشف قطعتا الألياف الموضع في المزلق؛ إذا لم تتمكن أي من الألياف من اكتشاف الزجاجات، فلن تعمل أسطوانة إدخال الزجاجات.

يلاحظ: يتم تشغيل الماكينة في الوضع التلقائي بالكامل؛ انتبه إلى مفاتيح الكشف

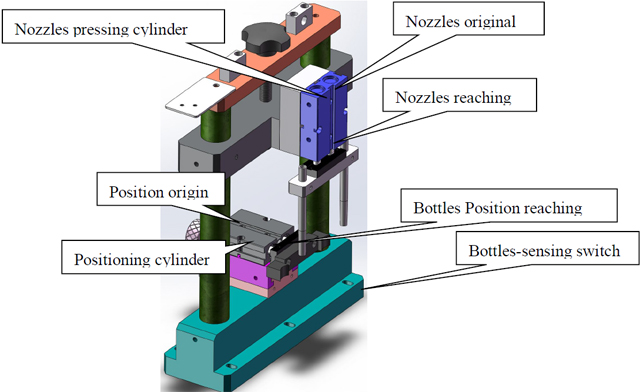

محطة الملفات

1. مفتاح استشعار الزجاجات: اكتشاف المواد الموجودة تحت المحطة وتنشيط المحطة؛.
2. أسطوانة تحديد الموقع: يكتشف مفتاح الكشف وجود المادة أسفل المحطة، وستقوم الأسطوانة بتحديد موضع المادة؛
3. أصل موضع الزجاجات: المفتاح هو علامة للعمل الكامل للمحطات وعمل اللوحة الدوارة؛
4. الوصول إلى موضع الزجاجات: تكمل أسطوانة الموضع عملية الوصول إلى الزجاجات
5. أسطوانة ضغط الفوهات: تصل فوهات التعبئة إلى داخل الزجاجات؛
6. فوهات الضغط على النقطة الأصلية: تتراجع الفوهة إلى نقطة الأصل؛
7. فوهات الوصول: اكتشف ما إذا كانت فوهة التعبئة تصل إلى الزجاجات أم لا

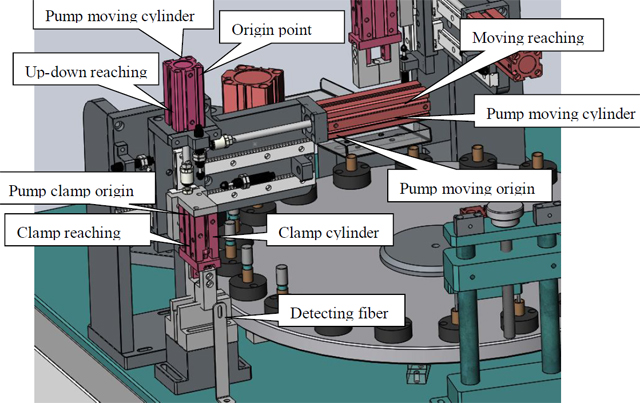

محطة ضغط المضخة

1. مفتاح اكتشاف محطة الزجاجات: اكتشاف المواد الموجودة تحت المحطة وتنشيط المحطة؛
2. أسطوانة تحديد الموقع: يكتشف مفتاح الكشف وجود المادة أسفل المحطة، وستقوم الأسطوانة بتحديد موضع المادة؛
3. أصل موضع الزجاجات: المفتاح هو علامة للعمل الكامل للمحطات وعمل اللوحة الدوارة؛
4. أسطوانة التثبيت: تثبيت المضخة؛
5. أصل التثبيت: التثبيت في وضع فضفاض؛
6. الوصول المشبك: الزجاجات التي تصل إلى المحطة؛
7. كاشف وصول المضخة: يوجه وعاء الاهتزاز القابس الداخلي إلى المزلق ثم يكتشف ما إذا كان القابس الداخلي موضوعًا بشكل صحيح من أجل تنشيط الإجراء التالي؛
8. أسطوانة المضخة: خذ المضخة وضعها؛
9. مضخة الأسطوانة المتحركة الأفقية: ضع المضخة المثبتة على الجزء العلوي من الزجاجة في اللوحة الدوارة.

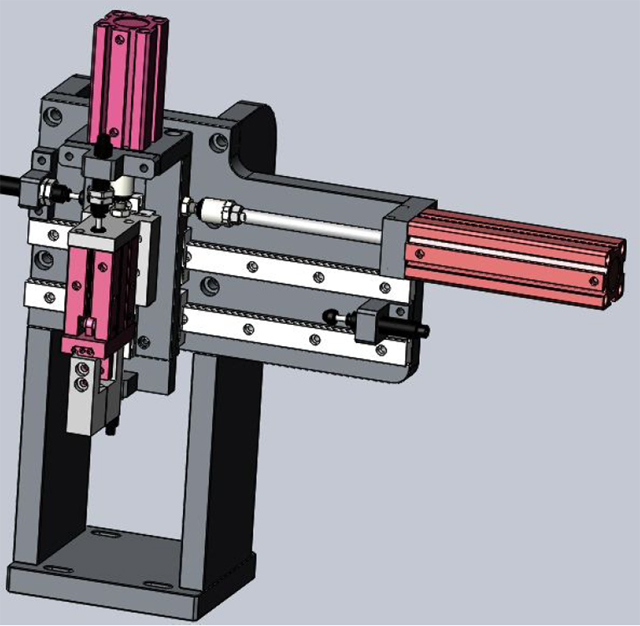

محطة الإخراج

نفس مبدأ العمل مثل محطة الضخ والضغط المذكورة أعلاه؛

صيانة

1. من الضروري فحص وصيانة الماكينة لإطالة عمر الماكينة وتحسين وظيفتها؛

يجب صيانة الآلة العاملة كل ثلاثة أشهر؛ يجب تشحيم جزء ناقل الحركة والمحمل بالشحم؛ يجب إجراء التشحيم بشكل دوري؛ يجب إضافة زيت مسار الشريحة (N68) إلى الجزء مثل حركة آلية التردد أو الرفع مرتين كل يوم؛ يجب إضافة زيت السيارة (N68) إلى الأجزاء الدوارة أو المتأرجحة؛ كل نصف شهر أضف الشحم إلى فتحة الكاميرا؛ كل شهر مرة واحدة لفوهة الزيت عن طريق إضافة الشحم؛

2. لا تستخدم أبدًا أدوات معدنية لضرب أو كشط السطح حيث تتجمع المادة اللاصقة على الأجزاء مثل المكونات أو القالب.

3. إذا توقفت الماكينة عن العمل لفترة طويلة، أضف الشحم للتزييت في الأجزاء مثل ناقل الحركة أو جزء المحمل؛ كما يجب معالجة الماكينة بحماية مقاومة للماء.

4. لا تضع أي أشياء على الجهاز أبدًا حتى لا تتسبب في إتلافه.

5. قم بتنظيف الغبار الموجود داخل المكونات بشكل دوري، كما قم بفحص جميع البراغي وإصلاح أي برغي مفكوك.

6. تحقق من البراغي الموجودة في المحطات الخاصة بالأسلاك في وقت معين وتأكد من تثبيت المسمار؛

7. تحقق مما إذا كان هناك أي محطة فضفاضة في مسار الأسلاك الممتدة من الصناديق الكهربائية؛ إذا كان الجزء فضفاضًا للغاية، فأعد تثبيت المسمار لتجنب التآكل أو التلف في طبقة العزل مما قد يتسبب في تسرب كهربائي؛

8. افحص الضمادات التي يتم ارتداؤها بسهولة وقم بتغيير الضمادات التالفة في الوقت المناسب؛

التعبئة والتغليف والنقل

لا تضع الماكينة أفقيًا أو رأسيًا أبدًا ؛ قم بتفكيك قدم الماكينة وتثبيت الماكينة بأكملها بأسفل الصندوق. يجب أن تظل الماكينة ثابتة في الصندوق دون أي فك من الصندوق أو محطة الاهتزاز أثناء الشحن ؛

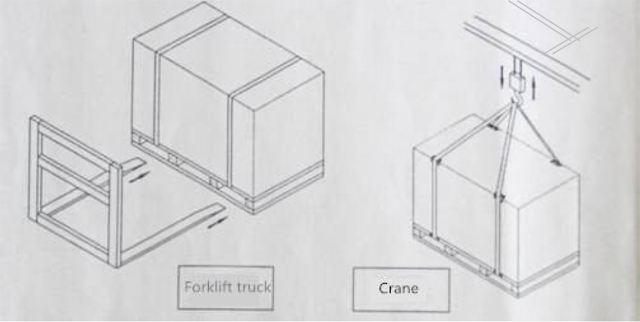

يجب أن تكون تعبئة الآلة محايدة؛ عند تحريك الآلة، يرجى استخدام شاحنة الرافعة الشوكية أو الرافعة وتحريك الآلة من الأسفل في حركة مستقرة؛ لاحظ الرسم التوضيحي في الصورة أدناه؛ عند رفع الآلة وتأرجحها، لا ينبغي السماح للرافعة بالاتصال بالآلة. قم بتثبيت الآلة بأربع قطع من البراغي M16X200 ثم قم بربط الرافعات والمسامير لرفع الآلات وتأرجحها. وفي الوقت نفسه، قم بتبطين أجسام الحماية الموجودة أسفل الآلة. استخدم الدعامة للرفع المستقر إذا لزم الأمر (كما هو موضح أدناه في الشكل)

قبل تفريغ الصندوق، تحقق مما إذا كان هناك أي ضرر في الصندوق؛ إذا حدث أي ضرر في الصندوق، فلا تفتح الصندوق واتصل بشركة الشحن على الفور؛ افتح الصندوق تحت التدقيق من قبل عمال الشحن وسجل العملية؛

فيما يتعلق بالسلامة، يجب أن تبقى المسافة من الأرض لشاحنة الرافعة الشوكية أقل من 1 متر؛ في حالة استخدام الرافعة لتحريك الآلة، يجب أن تبقى المسافة من 2 متر إلى 2.5 متر
