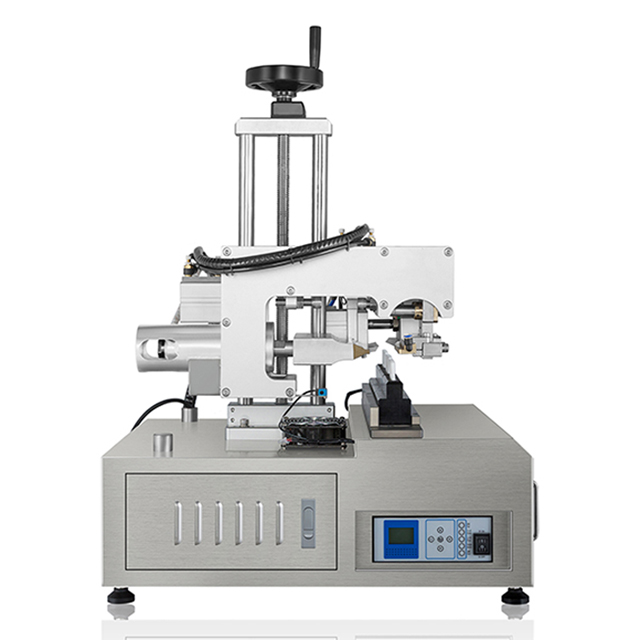

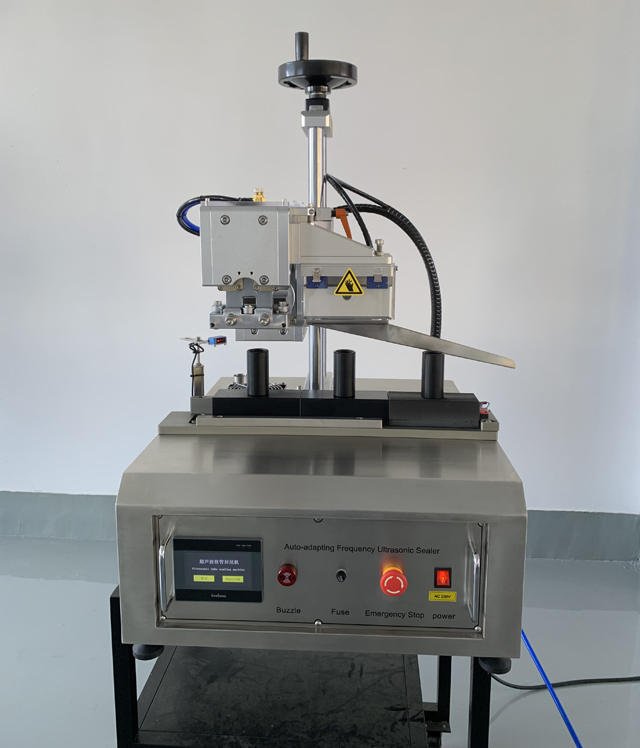

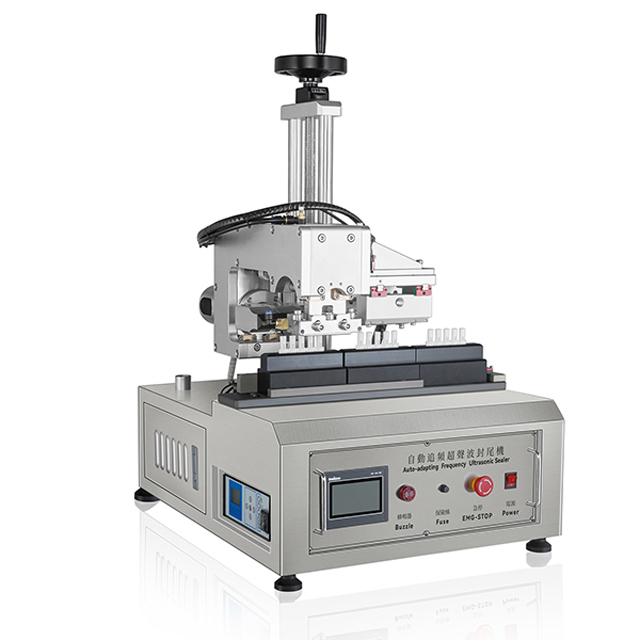

آلة ختم الأنابيب الشريطية من النوع الخطي بالموجات فوق الصوتية شبه الأوتوماتيكية

• الموديل: VK-UTS-003
• التردد: 15 كيلو هرتز
• القوة: 2600 واط
• مصدر الطاقة: تيار متردد 220 فولت
• قطر الختم: 10-50 مم
• الحد الأقصى لارتفاع الأنبوب: 10-200 مم
• ضغط العمل: 0.5-06 ميجا باسكال
• الأبعاد: 560*537*880 مم
• الوزن الصافي: 95 كجم
• الوزن الإجمالي مع علبة خشبية التصدير القياسية: 115 كجم

مشاهدة الفيديو

آلة الختم بالموجات فوق الصوتية هي آلة تعبئة وتغليف عالية الجودة وعالية الأداء للسوائل والعجين. إنها تحتاج إلى وضع آلة الأنابيب يدويًا، والكشف التلقائي عن اللون، والتعبئة التلقائية، والختم التلقائي، والقاطع التلقائي، والانتهاء من سلسلة من وظائف الإخراج التلقائي. تستخدم الآلة القابلة للبرمجة PLC واجهة لمس متقدمة، وتتبع بصري، وتحديد المواقع التلقائي، بحيث تكون العملية الإجمالية أكثر بساطة ومثالية، وتمكن الشركات من تحسين كفاءة الإنتاج، وتقليل كثافة العمالة وتحسين جهاز الاختيار لدرجات التعبئة والتغليف.

تُعد ماكينة سد الأنابيب شبه الأوتوماتيكية أحدث التقنيات المستخدمة في سد الأنابيب الصغيرة والمتوسطة الحجم. فهي تجمع بين السد بالموجات فوق الصوتية والختم على دفعات والتشذيب واللمسة النهائية التجميلية/الصيدلانية المموجة. تتطلب هذه الماكينة عاملًا لتحميل أقراص الأنابيب وتحريك الأنابيب عبر المحطات. وهي قادرة على تشغيل ما يصل إلى 15 وحدة في الدقيقة وتعمل هذه الماكينة بشكل مثالي مع إحدى آلات التعبئة والتغليف الخاصة بنا.

تم تصميم هذه الآلة لإنتاج أنابيب محكمة الغلق بشكل مثالي، ويبدو أنها صُنعت على آلة أوتوماتيكية بالكامل أكبر حجمًا وأكثر تكلفة. تتميز هذه الآلة الصغيرة المحمولة لإغلاق الأنابيب بجميع المكونات والوظائف الحديثة للآلات الأوتوماتيكية الحديثة، وهي تلبي جميع احتياجات أي شركة صغيرة ومتوسطة الحجم ويمكن لأي شخص تشغيلها بإرشادات أساسية للغاية.

صُنعت هذه الآلة من الفولاذ المقاوم للصدأ 316 وهي مناسبة لأي تطبيق غذائي أو دوائي. تتطلب ضاغط هواء صغير ومأخذ طاقة قياسي بقوة 10 أمبير، ويمكن توصيلها وتركيبها بسهولة في أي موقع تصنيع. يمكن لهذه الآلة سد أي مادة بلاستيكية أو أنبوبية مغلفة يصل قطرها إلى 57 مم.

يمكن توفير أقراص تثبيت الأنابيب الخاصة مع الماكينة لتثبيت الأنبوب الخاص بك بشكل مستقيم تمامًا أثناء عملية الختم، ويمكن أيضًا توفير مجموعة أرقام/أحرف لختم رقم الدفعة الفريد الخاص بك في الأنابيب الخاصة بك.

يرجى قراءة التعليمات التالية لتسهيل استخدام الجهاز قبل البدء في فهم شامل لخصائص الوظائف المختلفة والإجراءات وعمليات الاستخدام.

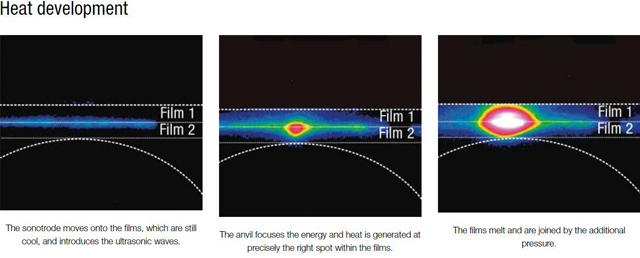

مبادئ عمل أنابيب الختم بالموجات فوق الصوتية:

يستخدم اللحام بالموجات فوق الصوتية مبادئ طاقة الموجات فوق الصوتية لربط مادتين معًا. تركز أدوات اللحام (السندان أو السونوتروديس) طاقة الموجات فوق الصوتية على النقطة التي يجب أن يتم اللحام عندها، ويتم توليد حرارة الاحتكاك. يتراوح وقت اللحام بين 100 و200 مللي ثانية. على عكس اللحام بالحرارة، يتم توليد الحرارة المطلوبة في تقنية الموجات فوق الصوتية فقط داخل المواد التي يتم لحامها. تظل الأدوات باردة وتدعم تبديد الحرارة. كما أن مقاومة الالتصاق الساخن (قوة اللحام مباشرة بعد اللحام دون تبريد) أعلى بشكل ملحوظ من طرق اللحام الأخرى. تجعل السرعة والموثوقية والجودة الشاملة للدرزات النهائية معدات اللحام بالموجات فوق الصوتية حيوية في العديد من الصناعات.

تصميم المفصل – هكذا يعمل

من أجل إجراء اللحام الدقيق في آلات لحام الأنابيب بالموجات فوق الصوتية، يجب تركيز الطاقة من الموجات فوق الصوتية (تركيز الطاقة). يتم تحقيق ذلك إما من خلال هندسة الأداة أو تصميم المفصل على المادة. في حالة تصميم المفصل، فإن المنطقة التي سيتم توصيل المادة بها لها أشكال خاصة مثل النقاط أو الحواف. في حالة هندسة الأداة، يتم تشكيل السونوترودين أو السندان بشكل خاص لتركيز الطاقة.

نحن على يقين من أنك ستكون راضيًا تمامًا عن التطبيق العملي والموثوقية والكفاءة الاقتصادية للجهاز. ومع ذلك، يتم تثبيت هيكل الجهاز وتشغيله وفقًا للاستخدامات والخصائص المختلفة للتكيف مع محتويات العبوة، من أجل فهم أفضل للنقاط المختلفة المحددة، كما هو موضح في هذه المواصفات هي الوظيفة الأساسية.

قبل شحن الجهاز، تم إجراء اختبار دقيق وتصحيح لكل جزء من أجزاء الجهاز. ومع ذلك، في حالة حدوث أي عطل ميكانيكي أثناء الشحن، أو وجود أي مكان غير واضح في هذا الوصف، يرجى الاتصال بموظفي المبيعات المعتمدين لدينا.

احتياطات السلامة حول كيفية تشغيل آلة الختم بالموجات فوق الصوتية:

1. يجب أن تتم الموافقة على تشغيل الآلات وصيانتها وتركيبها من قبل شركتك وأن يقوم موظفون مدربون على الميكانيكا بإجراء العملية. يجب قراءة الدليل ومشاهدة الفيديو قبل تشغيل الآلة.
2. لا يمكن أن تعزى الأضرار الميكانيكية الناجمة عن الاستخدام غير السليم إلى الشركة المصنعة، ولا يتم تضمينها في برنامج الضمان. يتحمل المالك المخاطر بمفرده.
3. يجب توفيرها وفقًا لتعليمات الشركة المصنعة الخاصة بالتركيب والتشغيل والنقل والصيانة للاستخدام السليم للآلة.
4. تجنب استخدام أي طريقة لتقليل أمان تشغيل الآلات.
5. يجب تجنب أشعة الشمس المباشرة والرطوبة والغبار في المكان الأصلي، لأن هذا هو سبب الحريق والصدمة الكهربائية.
6. استخدام غير سليم آخر للآلات (مثل "وفقًا لوجهة نظرهم الخاصة لاستخدام الآلة").
7. متطلبات تصميم الآلة، العمل التحضيري للتمهيد العادي، فقط الجمهور الميكانيكي في أفضل شكل يمكننا القيام بالجمباز.
8. تأكد من أن الماكينة تستخدم فقط لصنع السلع العامة (باستثناء المواد السامة العملاقة؛ الأحماض: المواد القلوية)، ولا يمكن استخدامها مع عناصر أخرى، وإلا فلن يكون المصنعون والموزعون مسؤولين.
9. التركيب والإزالة ونقل الجهاز إلى متخصصين لتشغيله أو التوجيه.
10. يجب الخضوع لتدريب احترافي للأشخاص المؤهلين القادرين على تشغيل الماكينة.
11. يجب استخدام هذا الجهاز فقط وفقًا لما حدده المصنع، وقد يؤدي التعديل غير المصرح به أو استخدام قطع الغيار المباعة أو الموصى بها من قبل الشركات المصنعة غير المحلية إلى نشوب حريق أو صدمة كهربائية أو إصابات أخرى.
12. لا تسمح بدخول الأقمشة والورق والغبار وشظايا المعدن والزيوت والحطام الآخر إلى المعدات الكهربائية.
13. في حالة تخزين هذه المعدات لفترات طويلة قبل استخدامها، يجب فحصها واختبارها قبل الاستخدام.
14. عند توصيل التيار الكهربائي أو تشغيل الماكينة، لا تفتح صندوق التوزيع وصناديق التوصيل الأخرى. وإلا فقد تحدث صدمة كهربائية، مما يؤدي إلى إصابة شخصية؛ أثناء التواجد بالقرب من الماكينة، لا تقم بعمليات اللحام بالقوس الكهربائي. وإلا فقد يؤدي ذلك بسهولة إلى عطل في الوحدة.
15. عندما يكون صندوق التوزيع مفتوحًا بالفعل أو الأسلاك عارية، لا يمكن تشغيل الماكينة والمرافق الداعمة لها. وإلا، فقد تتعرض أطراف الجهد العالي أو الأسلاك لصدمة كهربائية، مما يؤدي إلى الإصابة.
16. بالإضافة إلى عمليات الفحص الدورية أو التوصيلات الكهربائية، لا يجوز فتح غلاف المعدات الكهربائية في أي وقت آخر. وإلا، فقد يؤدي ذلك إلى إتلاف الجهاز، مما يؤثر على التشغيل العادي للجهاز.
17. لا تلمس الجهاز بأيدٍ مبللة، بل يجب تشغيله بأيدٍ جافة. وإلا فقد تحدث صدمة كهربائية، مما قد يؤدي إلى إصابة شخصية.
18. اللوحة والمفاتيح وحلقات البرنامج والعاكس ومحركات المحركات والأسلاك الأخرى في الولاية، يُحظر تمامًا اختبارها باستخدام جهاز اختبار المقاومة العالية. وإلا فقد يتسبب ذلك في تلف أو حوادث للآلة.
19. يرجى تنظيف محيط الجهاز جيدًا قبل استخدامه، حيث يجب ألا يكون هناك أي عناصر خطيرة أخرى.
20. لا تقم بتركيب الكابل عن طريق التآكل أو السحق أو الجهد الزائد أو التحميل الزائد. وإلا فقد تحدث صدمة كهربائية، مما يؤدي إلى إصابة شخصية.
21. الطاقة، شعار CAUTION HOT، لا تنتبه عند لمس اليد، فقد يتسبب ذلك في حدوث حروق. موقع آلة المحور بارز، كن حذرًا حتى لا تلتقي.
22. لا تضع الأشياء على الماكينة. لا تكدس الأشياء حول الماكينة والأشياء غير المتصلة بالماكينة. إذا كانت الأشياء كثيرة جدًا، فقد يحدث حادث. بالإضافة إلى ذلك، فإن اختلاطها بأجسام غريبة أو أجزاء من الماكينة في البقالة وما إلى ذلك، سيؤدي إلى إتلاف الوحدة داخل العبوة.

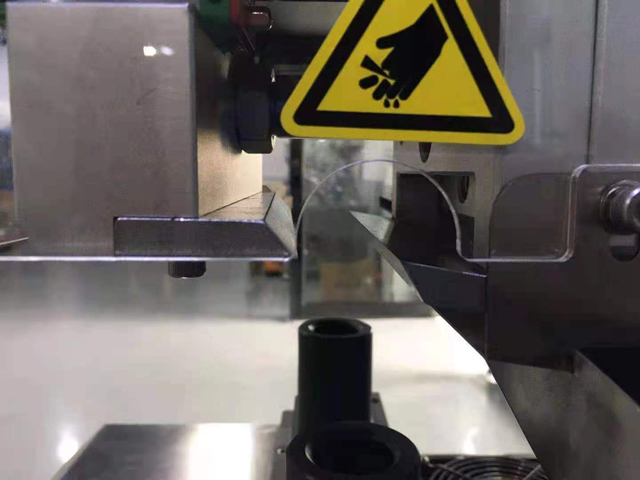

23. عند تغيير القوالب والقواطع، احذر من تعرض الشفرة للكدمات بسهولة على الأصابع.

لا يجوز للمشغل استبدال أو تعديل هيكل الآلة والإنتاج، وبالتالي فإن الضرر الذي تسبب فيه المصنع لا يتحمل أي مسؤولية

إغلاق طارئ

في حالة حدوث خطأ أثناء التشغيل، يجب على المشغل الحكم على الأمور وفقًا لخبرته حتى لا يتم إيقاف التشغيل في حالات الطوارئ أو اتخاذ خطوات أخرى (لإنهاء وحدة التحكم).

استخدم مصدر الطاقة الرئيسي لإيقاف التشغيل

عند حدوث خطأ (يجب أن يكون لديك موظف إصلاح أو صيانة) إذا لم تتمكن من التحسن في فترة قصيرة من الزمن يمكن استخدام إيقاف تشغيل مصدر الطاقة الرئيسي.

صيانة المعدات

1. بعد كل وردية يجب تنظيف الماكينة، وتنظيف المواد داخل لوحة القياس وطاولة الماكينة المتبقية، لمنع الرطوبة التي تؤثر على العمل التالي.
2. افحص دائمًا براغي تثبيت الأجزاء وحالتها المرنة لضمان التشغيل الموثوق به. قم بتنظيف الرأس البصري بانتظام.
3. يجب على الأجزاء الكهربائية الانتباه للرطوبة والغبار.
4. قم بتنظيف الجهاز يوميًا بعد استخدامه.
5. تجنب تشغيل الماكينة بدون أنابيب، وإلا فسوف يؤدي ذلك إلى إتلاف القالب والماكينة

المعلمات الأساسية

• الموديل: VK-UTS-003
• التردد: 15 كيلو هرتز
• القوة: 2600 واط
• مصدر الطاقة: تيار متردد 220 فولت
• قطر الختم: 10-50 مم
• الحد الأقصى لارتفاع الأنبوب: 10-200 مم
• ضغط العمل: 0.5-06 ميجا باسكال
• الأبعاد: 560*537*880 مم
• الوزن الصافي: 95 كجم
• الوزن الإجمالي مع علبة خشبية التصدير القياسية: 115 كجم

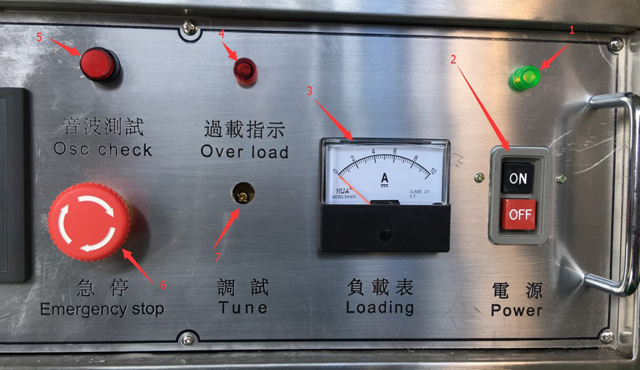

1. ضوء الطاقة
2. مفتاح الطاقة
3. تحميل
4. التحميل الزائد
5. فحص OSC
6. زر التوقف في حالات الطوارئ
7. ضبط الحمل الزائد

خطوات كيفية تشغيل الماكينة

1. الوصول إلى مصدر الطاقة
2. الوصول إلى إمدادات الهواء
3. اضغط على مفتاح الطاقة (ON)
4. اختر لغتك (الصينية أو الإنجليزية)
5. دليل: التبديل بين الوضع اليدوي والوضع التلقائي
6. ضبط الوقت: لضبط وقت الختم
7. بدء تشغيل الأسطوانة بالموجات فوق الصوتية: وحدة تحكم في قرن الختم بالموجات فوق الصوتية
8. بدء التشغيل بالموجات فوق الصوتية: الختم بالموجات فوق الصوتية
9. أسطوانة التشذيب: تشذيب نهاية الأنبوب

ضبط الوقت

ضبط وقت التأخير ووقت اللحام ووقت الإمساك وفقًا لحجم ومواد الأنبوب، القيمة المرجعية: 0.2-0.8 ثانية

العودة إلى الصفحة 2 بعد ضبط الوقت. استبدل الوضع اليدوي بالوضع التلقائي، ثم املأ الأنبوب بحامل الأنبوب وابدأ الإنتاج.
