• الموديل: VK-HMGL
  • نوع الزجاجة: زجاجة زجاجية، زجاجة بلاستيكية
  • سرعة المنتج (ب/س): 18000
  • مادة الملصق: OPP/فيلم Pearl/ورق مركب
  • خطأ الدقة (مم): ±0.5 مم
  • حجم الملصق (مم): (طول) 20-300 مم (ارتفاع) 10-180 مم
  • حجم الزجاجة (مم): القطر الخارجيφ40-φ80مم الارتفاع30-200مم
  • القطر الداخلي للملصق (مم): Φ150 مم
  • القطر الخارجي للملصق (مم): Φ500 مم (كبير)
  • الجهد (فولت): 220/380-420 فولت/ثلاث مراحل اختيارية
  • الطاقة (كيلوواط): 9 كيلوواط
  • ضغط الهواء المضغوط (بار) الحد الأدنى 5.0 بار الحد الأقصى 8.0 بار
  • استهلاك الهواء: 0.2M³/دقيقة
  • الأبعاد (مم): 3150 طول * 1800 عرض * 2100 ارتفاع
  • الوزن (كجم): 2000
مشاهدة الفيديو

آلة وضع العلامات بالغراء الساخن الأوتوماتيكية، والتي يتم توفيرها على نطاق واسع لمواد مختلفة من الحاويات والملصقات. تكلفة الملصق أقل نسبيًا، ويمكنها تلبية متطلبات هؤلاء المستخدمين الذين لديهم مجموعة متنوعة من الحاويات.

إنها النماذج الأكثر اقتصادية من حيث التكلفة لإنتاج كميات كبيرة. تستخدم المعدات مفهوم التصميم المعياري على نطاق واسع لتسهيل تغيير الزجاجات على المستخدمين. يستخدم النوع الخطي بشكل أساسي لوضع العلامات على الزجاجات المستديرة المصنوعة من الزجاج أو المواد البلاستيكية بينما يمكن للنوع الدوار وضع العلامات ليس فقط على الحاويات ذات الشكل الدائري ولكن أيضًا على الزجاجات المربعة مثل حاوية المنظفات السائلة وما إلى ذلك.

طلب

آلة وضع العلامات الساخنة هي منتج جديد لشركتنا لتلبية السوق الخارجية. تنطبق على الزجاجة المستديرة للأغذية والأدوية والمواد الكيميائية وغيرها من الصناعات.

سمات

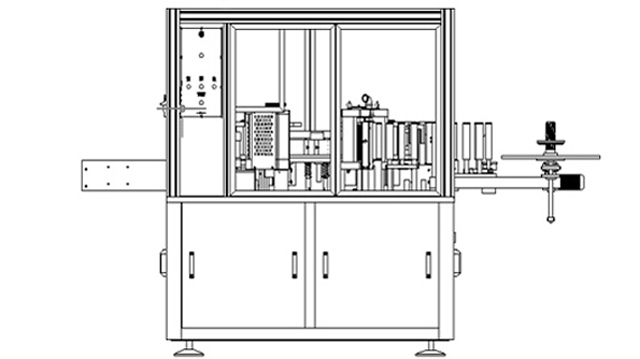

رسم ملصق الذوبان الساخن.jpg

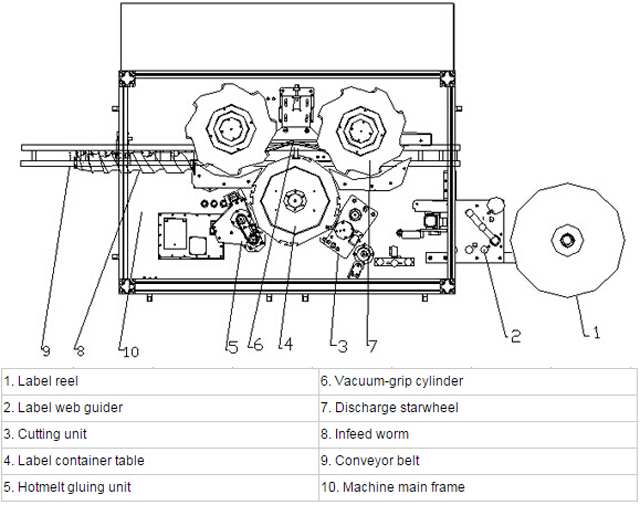

توضيح لنظام الذوبان الساخن.jpg

  1. يتم التحكم في تسمية التسليم بواسطة محرك سيرفو.
  2. تم قطع الملصق بدقة.
  3. من السهل تغيير قاطعة الملصقات.
  4. استبدال الأجزاء أقل وأسرع.
  5. تحقق من الملصقات بسرعة ولا تهدرها.
  6. يمكن استخدام 1 كجم من المادة المصهورة الساخنة لمدة 60000-100000 زجاجة وتقليل التكلفة.
  7. مادة الملصق هي OPP، وتوفر التكلفة بنسبة 1/3.
  8. تبلغ قوة الماكينة 9 كيلو وات، مما يوفر الموارد الكهربائية.

المواصفات الفنية

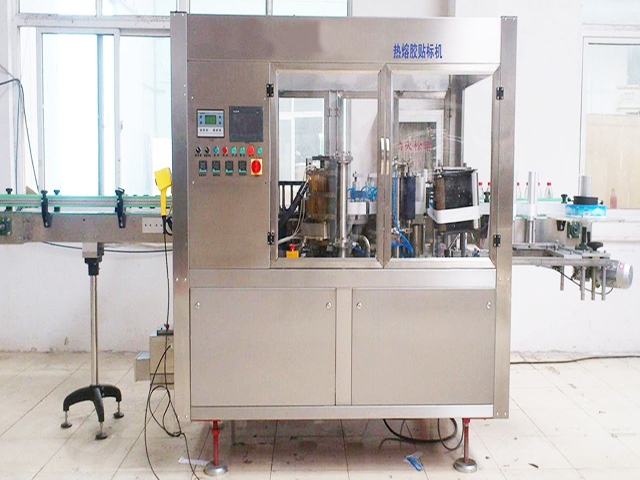

ملصق الغراء الساخن

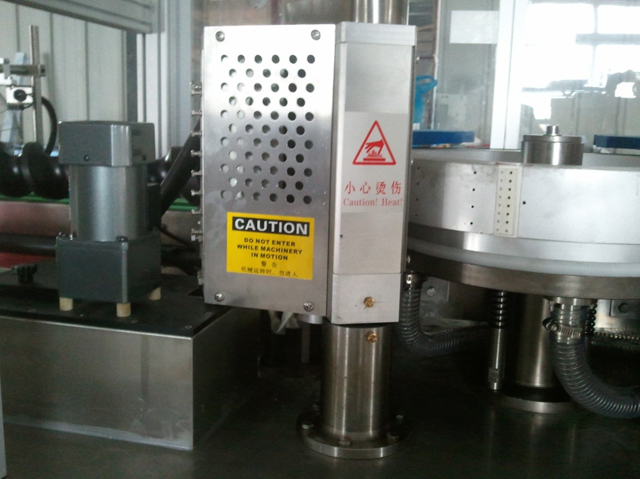

نظام صندوق الغراء الساخن.jpg

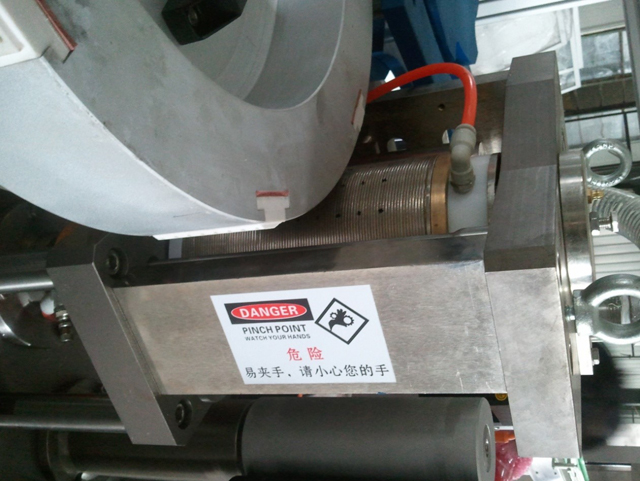

نظام قص الملصقات.jpg

نموذجVK-HTML
نوع الزجاجة:زجاجة زجاجية، زجاجة بلاستيكية
سرعة المنتج (ب/س):18000
مادة الملصق:OPP/فيلم اللؤلؤ/ورق مركب
خطأ الدقة (مم):±0.5 مم
حجم الملصق (مم):(L)20-300 مم (H)10-180 مم
حجم الزجاجة (مم):القطر الخارجي φ40-φ80 مم الارتفاع 30-200 مم
القطر الداخلي للملصق (مم):Φ150 مم
القطر الخارجي للملصق (مم):Φ500 مم (كبير)
الجهد (فولت):220
الطاقة (كيلوواط):9
ضغط الهواء المضغوط (بار)الحد الأدنى 5.0 بار والحد الأقصى 8.0 بار
استهلاك الهواء0.2م³/دقيقة
الأبعاد (مم):3150 لتر*1800 واط*2100 ارتفاع
الوزن (كجم)2000

مواصفات تكوين الأجهزة الكهربائية:

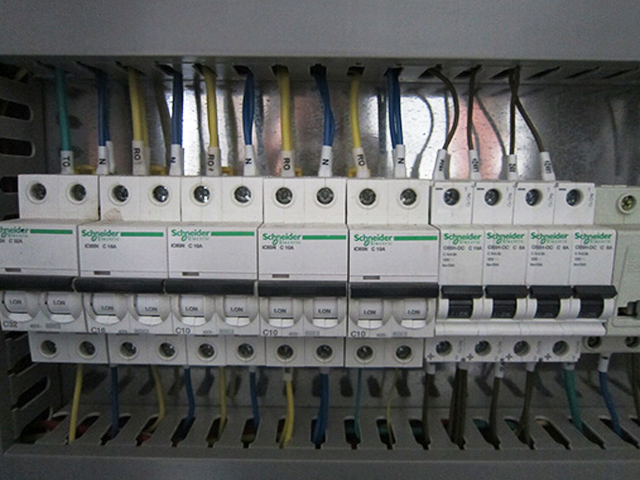

إلكترونيات لآلات وضع العلامات.jpg

لاغرضماركةالكمية (مجموعة)ملحوظة
1محرك سيرفوشنايدر1فرنسا
2مستشعر العلامة Iمريض1الألمانية
3وحدة تحكمشنايدر1فرنسا
4العاكسشنايدر1فرنسا
5مستشعر فحص الملصقمريض1الألمانية
6مُشفّرمريض1الألمانية
7محرك القيادةشنايدر1فرنسا
8شاشة تعمل باللمسشنايدر1فرنسا
9سكين القطع1إيطاليا
10وحدة تحكم منطقية قابلة للبرمجةشنايدر1فرنسا
11الأجهزة ذات الجهد المنخفضشنايدر1فرنسا
12منفاخفنجلي (هونغ كونغ)1الصين

يجب على موظفي التركيب والتشغيل والصيانة الخضوع لتدريب مؤهل قبل استخدام هذا الجهاز.

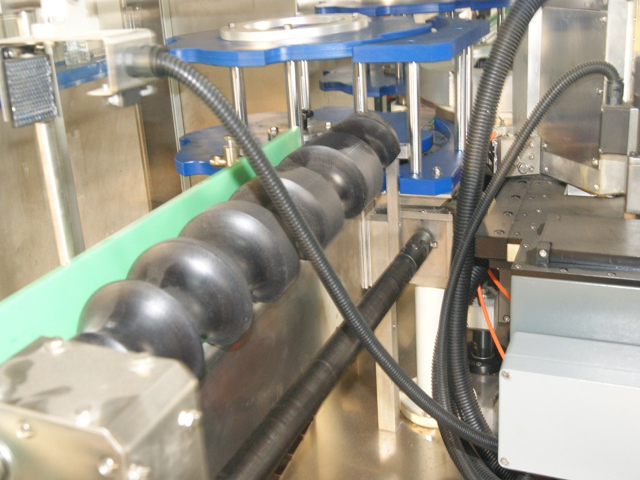

برغي تغذية الزجاجات.jpg

ما يجب عليك اتباعه لتثبيت آلة وضع العلامات بالذوبان الساخن:

  • عند وصول الماكينة، يجب على موظفي التركيب التحقق بصريًا من وجود أي تلف في الماكينة، مثل تشوه الإطار أو تأثر الخزانة بالرطوبة أو الاصطدام وما إلى ذلك. إذا لم يكن الأمر واضحًا، فيرجى الاتصال بالشركة المصنعة للتحقق. ويرجى إبلاغ شركة النقل فورًا بمجرد العثور على الماكينة تالفة.
  • يرجى الاهتمام بالبيئة عند تفريغ العبوة
  • كن حذرًا في حالة استخدام معدات الرفع مثل الرافعة الشوكية، لأنها تنطوي على مخاطر الانزلاق أو عدم التوازن.
  • يرجى مراقبة الأجزاء الموجودة أسفل طاولة العمل بعناية قبل استخدام الرافعة الشوكية أو غيرها من معدات الرفع. أو يمكنك إتمام عملية المناولة تحت إشراف عمال مهرة.
  • لا تستخدم الكابل لرفع الجهاز.
  • لا يُسمح لموظفي التثبيت بتوصيل الجهاز بمصدر الطاقة.

قواعد للمشغل

  • لا تتناول المهدئات أو الأدوية أو المشروبات الكحولية التي قد تؤدي إلى حالة من الغيبوبة أثناء تشغيل الآلات.
  • يجب أن يكون لديك فهم مفصل للآلية والوظيفة ومقابض التحكم والجهاز قبل بدء تشغيل الماكينة.
  • لا يجوز استخدام هذا الجهاز دون موافقتنا أو إذننا.
  • إنتبه إلى التحذيرات أو العلامات الأخرى في أي وقت.
  • لا تقم بتشغيل الماكينة في حالة وجود خلل في الضغط في الموقع.
  • لا تقم بتشغيل الماكينة بعد توقفها عن العمل فجأة لسبب ما. وقم بترتيب تدريب فني مؤهل للتحقق من مكان المشكلة.
  • ابتعد عن الأجزاء المتحركة قبل أن تتوقف الماكينة تمامًا.
  • لا تقم بإزالة واقي الأمان الموجود على الجهاز

قواعد للصيانة

  • لا يجوز إجراء الصيانة على طاولة العمل تحت الطاقة.
  • لا يجوز لك صيانة العناصر الكهربائية إلا بعد فتح قاطع الدائرة الرئيسي وإيقاف تشغيل الطاقة الرئيسية.
  • احرص على لمس الأجزاء لتجنب تلفها أو إزاحتها.
  • تأكد من فحص الجهاز بعناية عند تشغيله بمفرده. لا يُسمح بترك الأدوات على طاولة العمل.
  • لا يجوز إجراء قطع باستخدام اللهب أو المطرقة في أي جزء من الماكينة.
  • لا يجوز قياس أو تزوير أي أجزاء بنفسك (في حالة تلف قطع الغيار وعدم إصلاحها). يجب على العميل أن يطلبها من البائع (وفقًا للضمان)

مسار فك العلامة

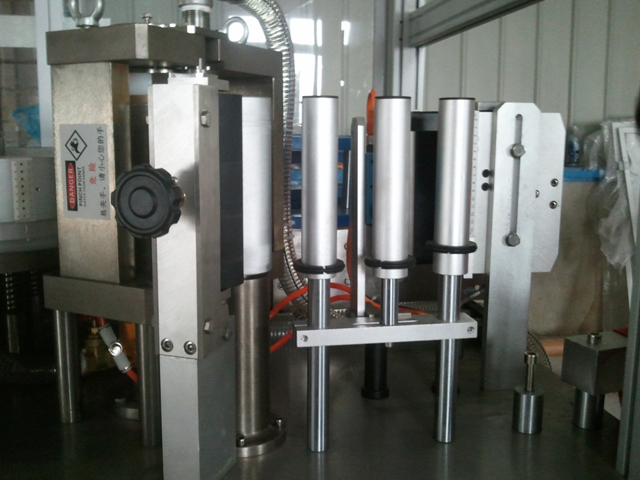

نظام توصيل الملصقات.jpg

عملية تغيير الملصق

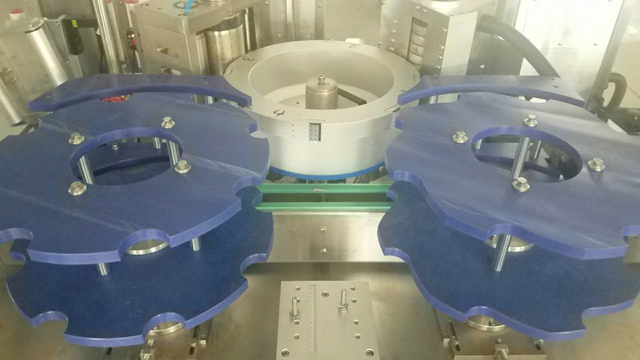

نظام عجلة بدء القالب.jpg

في حالة التبديل، يجب ترك مساحة كافية في نهاية البكرة الجديدة لتثبيت أحد الطرفين على البكرة القديمة.

من الضروري متابعة التوجيه المباشر عندما لا يتزامن موضع الملصق مع بكرة دليل الملصق.

أولا أوقف الآلة،

ثانيًا، قم بقص أول ملصق كامل على كل من البكرتين القديمة والجديدة على التوالي إلى نصفين على طول الخط الأوسط (منتصف علامتي العين على طرفي أحد الملصقات) ثم قم بلصقهما معًا.

انتبه: يجب أن تتحول الأجزاء غير المكتملة في هذين الملصقين المقطوعين إلى عمل فني كامل. يغطي شريط من الشريط اللاصق الجزء الأمامي من الملصقين في مساحة صغيرة.

قم بإحكام القفل السريع بعد لف بكرة الملصق بالإشارة إلى مسار فك الملصق. ثم قم بتشغيل الماكينة يدويًا بدلاً من استخدام زر البدء، وأزل الحاوية المقابلة للملصق المدمج باستخدام الشريط اللاصق. أخيرًا، تحقق مما إذا كان موضع القطع صحيحًا، وإلا فيجب على المشغل تشغيل التوجيه كما هو مذكور.

استخدم زر البدء لتشغيل الجهاز.

تسلسل التشغيل:

  1. قم بتحديد موضع القطع على الشاشة ثم يعمل محرك السيرفو للعثور على موضع القطع المناسب (حدد الموضع)
  2. تأكد من عدم وجود إنذار
  3. قم بإزالة الملصق الزائد ثم قم بتفريغ حافة الملصق من بكرة القطع في الاتجاه الصحيح.

شرح خاص لآلة وضع العلامات بالغراء الساخن

  • تحتوي آلة الصهر الساخن على مدخل واحد ومخرج واحد في المجموع
  • يبلغ طول أنبوب المدخل 4 بوصات
  • تم ضبط درجة الحرارة العادية على 160 درجة مئوية
  • في الصيف يتم ضبط درجة الحرارة على 150 درجة مئوية
  • يستغرق الأمر عادة 40 دقيقة ليصبح جاهزًا للذوبان، ولكن هناك استثناءات وفقًا للمواد اللاصقة المختلفة.
  • من الضروري الحفاظ على نظافة المادة اللاصقة في آلة الصهر. أي مادة لاصقة متشققة تتفتت، إذا وجدت، ولا يمكن استخدامها بعد الآن في الإنتاج. وإلا فإنها ستسد الأنابيب.
  • يجب على الإنسان البقاء بعيدًا في حالة التعرض لحروق عند تشغيل آلة الصهر الساخن.
  • يُسمح للفنيين من الشركة المصنعة لآلة الصهر بإجراء الصيانة لهذه الآلة.

الزجاجات بعد نظام وضع العلامات.jpg

التنظيف والصيانة

يُسمح بتنظيف آلة وضع العلامات بواسطة شخص ليس لديه خبرة في الميكانيكا أو الكهرباء، ولكن يجب أن يكون مدربًا بشكل صحيح. انتبه، يجب إيقاف تشغيل الطاقة عند تنظيف الآلة.

ومن المؤكد أن أولئك الذين لديهم معرفة بالآلية والكهرباء، يقل احتمال تعرضهم للخطر.

نوصي بشدة بأن يتم إجراء الصيانة على يد عمال ماهرين ومدربين.

انتبه: الصيانة تشمل العديد من العوامل مثل الآلية والكهرباء والمحرك وما إلى ذلك.
