معدات تغطية عالية السرعة دوارة ذات 8 رؤوس لأغطية المضخة

• الأبعاد: 2000 مم (الطول) * 1800 مم (العرض) * 2800 مم (الارتفاع)
• رأس التغطية: 8 رؤوس
• معدل النجاح المستقل: 99%
• السرعة: 80 نبضة في الدقيقة
• الجهد: 220 فولت - 380 فولت، 50-60 هرتز (حسب المتطلبات)
• القوة الاجمالية: 5 كيلو وات
• مصدر الهواء المطلوب: مصدر هواء نظيف ومستقر 0.6 ميجا باسكال
• ضوضاء التشغيل (ديسيبل): ≦80 ديسيبل
• وزن الماكينة: 3.5 طن
• مادة الآلة الإطار: إطار من الفولاذ الكربوني الخارجي من الفولاذ المقاوم للصدأ؛

تتكون آلة أغطية المضخة ذات السرعة العالية من عدة أجزاء رئيسية، بما في ذلك مصعد الغطاء الأوتوماتيكي لتغذية الزجاجة/الغطاء وفك التشفير وآلية مدخل ومخرج الزجاجة وآلية الرفض والتحكم الكهربائي وما إلى ذلك.

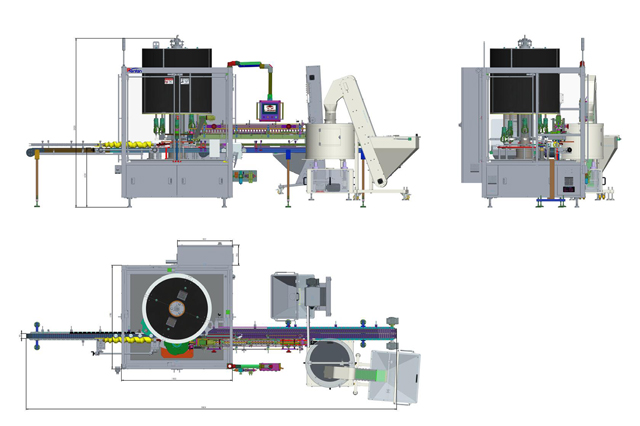

رسم

سمات

• يتم التحكم في الغطاء عن طريق PLC، ويتم تغذية الغطاء والإمساك به وإدخاله وتدويره بشكل متكامل (يمكن ربطه بآلة فرز الغطاء الأوتوماتيكية لتحقيق الأتمتة الكاملة)
• يمكن أن تصل القدرة الإنتاجية إلى 80 نبضة في الدقيقة مع 8 رؤوس
• تشغيل لطيف، لا يسبب خدشًا أو إصابة للأغطية والحاويات
• تغييرات سريعة
• هيكل الوحدة، التحكم على شاشة اللمس، سهولة الصيانة

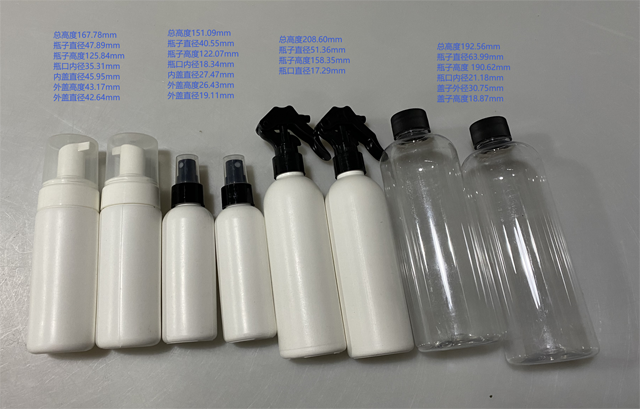

• مناسب لأحجام مختلفة من الأغطية، ويمكن استخدامه في الصناعة الكيميائية اليومية
• يتم توصيله بسهولة بآلة التعبئة وآلة الوسم
• ضوضاء تشغيل منخفضة

مبدأ العمل

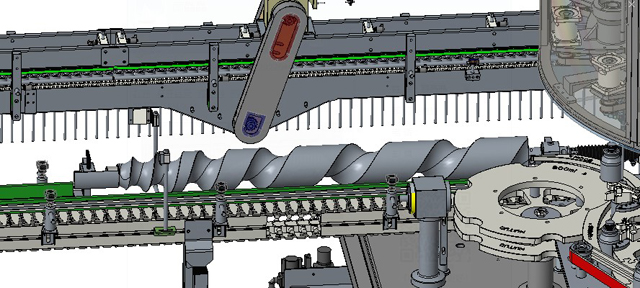

التغذية بالزجاجة باستخدام قضيب لولبي

يتم معالجة برغي إدخال الزجاجة بتصميم محيطي، مع تغذية دقيقة وسريعة للزجاجة؛ حركات لطيفة، لا تلحق الضرر بالزجاجة. يتبع محرك البراغي المحرك الرئيسي، ويمكن ضبط زاوية البراغي عبر شاشة اللمس لجعلها تتطابق مع عجلة النجمة. يوجد مستشعر في برغي إدخال الزجاجة، لا توجد زجاجة، ولا غطاء، ومنبه عند تعلق الزجاجة.

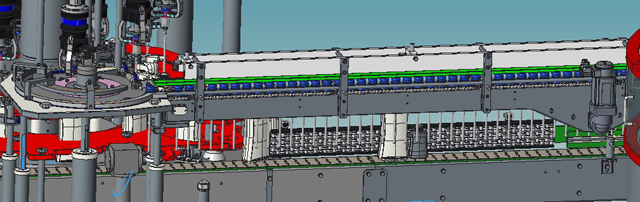

تغذية غطاء المؤازرة:

تعتمد ماكينة تغطية الأغطية على محرك سيرفو لسلسلة تغذية الأغطية. يتمتع محرك السيرفو بمزايا البدء والإيقاف الدوريين، والدوران الإيجابي والسلبي الدوري، مما يقلل الضوضاء ويتجنب تعطل الأغطية.

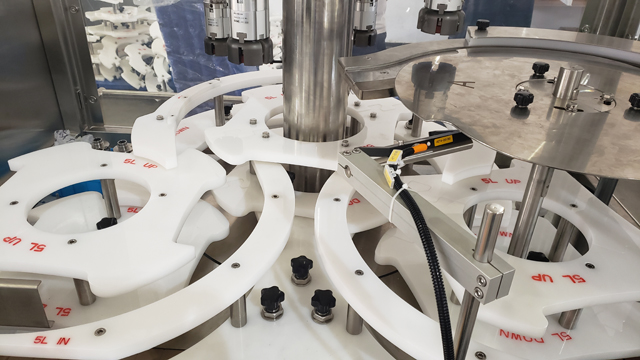

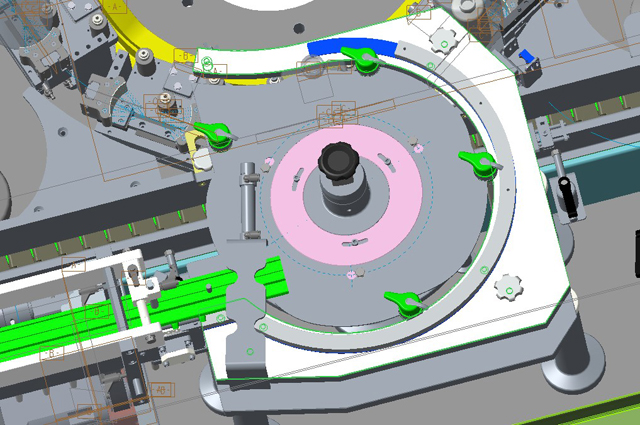

تقسيم الغطاء

يتم تخصيص مقسم الغطاء حسب شكل الغطاء وقد تتطلب الأقطار المختلفة التغيير، ولكن الجزء الأبيض فقط في الصورة التالية يحتاج إلى التغيير.

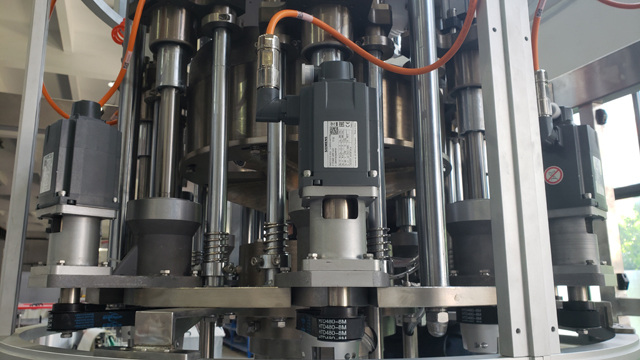

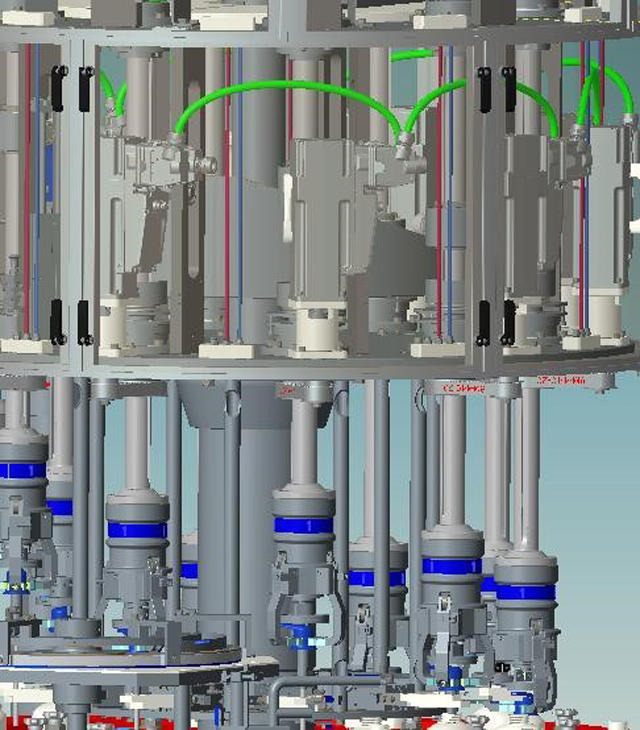

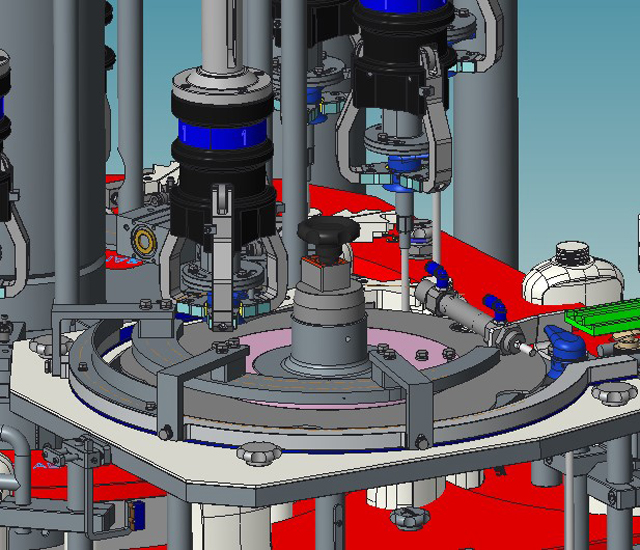

تغطية المؤازرة:

تستخدم آلة تغطية البراغي نظام محرك Siemens، الذي يجمع بين نظام التحكم ومحرك المؤازرة في نظام موحد فائق الصغر لتحقيق أقصى قدر من المرونة في الحد الأدنى من المساحة وتقليل الأسلاك بنسبة 90%. في عملية التغطية، يمكن لمحرك المؤازرة التحكم في حركة منحنى التغطية في الأقسام، وفي الوقت نفسه يمكنه ضمان عملية تقسيم سلسة، وتحقيق التحكم الرقمي في عزم الدوران للتغطية، وهو متفوق تمامًا على التحكم في عزم الدوران التقليدي للقابض.

• التحكم في الحلقة المغلقة بواسطة محرك المؤازرة والبرنامج طوال عملية التغطية؛
• ضبط قوة التغطية تلقائيًا حتى الوصول إلى عزم الدوران المحدد؛
• بفضل التحكم الدقيق والمرن في وحدة محرك الحركة والبرنامج، يمكن القضاء على تأثير قصور رأس الغطاء وانحراف الأجزاء؛
• من الممكن تحقيق التبديل لعزم الدوران بين المنتجات المختلفة ببساطة عن طريق تغيير القيمة المحددة للبرنامج.

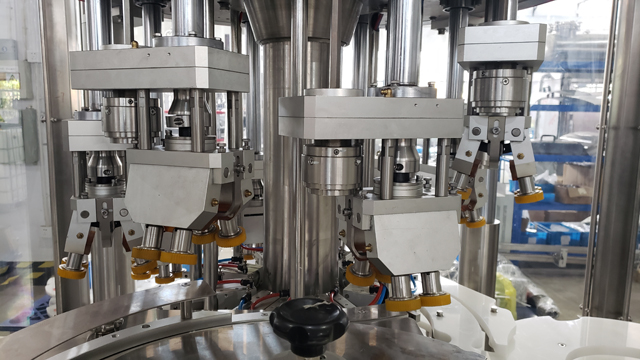

ملاحظة: بالنسبة لآلة تغطية 8 رؤوس لغطاء الزناد، فإن رؤوس التغطية مختلفة:

يعتمد على قابض مغناطيسي دائم للتحكم في عزم الغطاء.

• أثناء عملية التغطية، يتم توزيع عزم الدوران بالتساوي على العجلات الأربع
• إجراء حركة غير نسبية بين العجلات والأغطية
• حافظ على ثبات ثابت بين العجلات والزجاجات أثناء التغطية
• نظام التحكم في عزم الدوران عالي القيمة، قيمة عزم دوران مستقرة ومعقولة

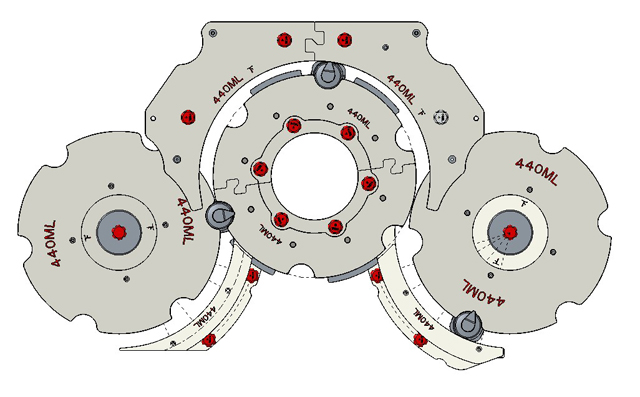

تغيير المنتجات المختلفة-القوالب

مصنوع من مادة البولي بروبلين، مصمم على شكل زجاجة، مع سطح أملس. لا يعمل فقط على تثبيت الوضع، بل يمنع خدش الزجاجة؛ ويسمح بالتغيير السريع.

بالنسبة للمواصفات المختلفة للمنتجات، يتم استخدام تصميم سريع الإصدار. يتم ترميز القوالب بالألوان للتمييز بين المواصفات المختلفة.

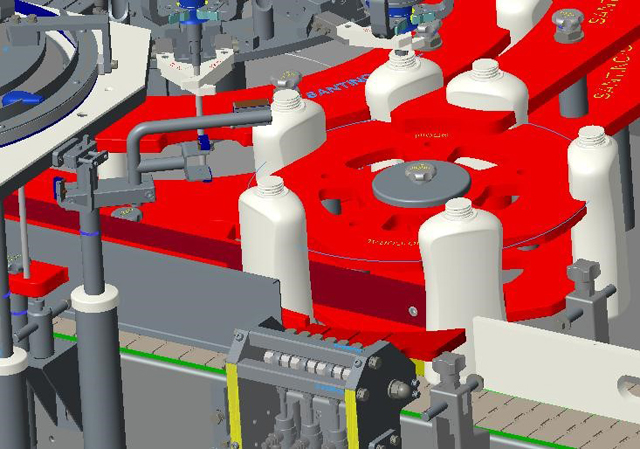

نظام الرفض

يتم تجهيز ناقل مزدوج بعد التغطية. يتم نقل المنتجات المؤهلة بشكل طبيعي، ويتم تقسيم المنتجات غير المؤهلة (بدون غطاء، بدون أنبوب داخلي، غطاء غير مناسب) تلقائيًا إلى ناقل آخر بواسطة أسطوانة متأرجحة. عندما تظهر كتلة الزجاجة، تتوقف آلة التغطية تلقائيًا وستبدأ مرة أخرى عند حل المشكلة.

باب الأمان

تم تركيب مفتاح حد على جميع الأبواب للتأكد من توقف الماكينة وإرسال إشارة تحذيرية عند فتح الباب. يتم ربط جميع آلات منطقة الإنتاج ذات الحارس المتحرك كهربائيًا لإيقاف تشغيل المحرك الرئيسي ودائرة التحكم تمامًا وإيقاف حركة الماكينة بالكامل فور فتح الحارس.

المعايير الفنية الرئيسية

• • الأبعاد: 2000 مم (الطول) * 1800 مم (العرض) * 2800 مم (الارتفاع)
  • رأس التغطية: 8 رؤوس
  • معدل النجاح المستقل: 99%
  • السرعة: 80 نبضة في الدقيقة
  • الجهد: 220 فولت - 380 فولت، 50-60 هرتز (حسب المتطلبات)
  • القوة الاجمالية: 5 كيلو وات
  • مصدر الهواء المطلوب: مصدر هواء نظيف ومستقر 0.6 ميجا باسكال
  • ضوضاء التشغيل (ديسيبل): ≦80 ديسيبل
  • وزن الماكينة: 3.5 طن
  • مادة الآلة الإطار: إطار من الفولاذ الكربوني الخارجي من الفولاذ المقاوم للصدأ؛
  • غطاء المسمار الملامس للغطاء: البولي يوريثين (PU)؛
  • باب الشاشة: حواف من الفولاذ المقاوم للصدأ، زجاج شبكي؛ صندوق كهربائي: من الفولاذ المقاوم للصدأ؛
  • ربط وتثبيت الأجزاء الميكانيكية: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الخ.
  • الختم: مطاط

المكونات التقنية الرئيسية

• PLC: سيمنز
• شاشة تعمل باللمس: سيمنز
• سيرفو: سيمنز
• الكسارة: شنايدر
• محول التردد: سيمنز
• الزر: شنايدر
• ضوء الإنذار: شميرسال
• مفتاح باب الأمان: Schmersal
• المستشعر: SICK/IFM/LEUZE
• الوحدة عن بعد: Fbox-WIFI (للاتصال الفوري والتحكم عن بعد)

إذا كانت العلامات التجارية المذكورة أعلاه غير متوفرة في المخزون، فسنختار العلامات التجارية المكافئة بدلاً من ذلك.

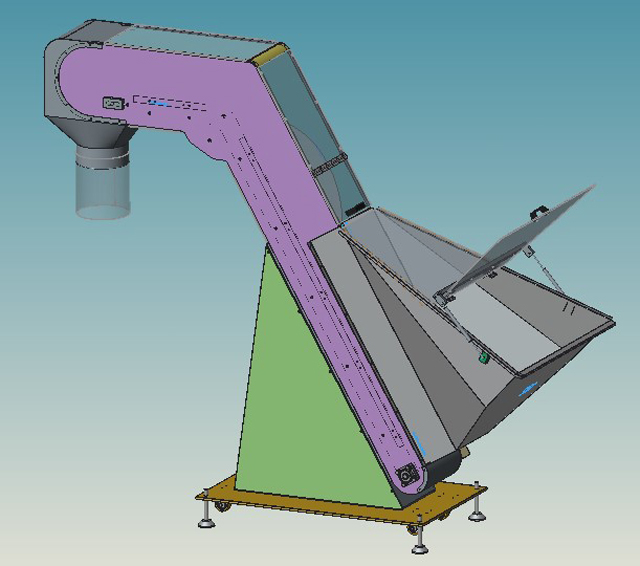

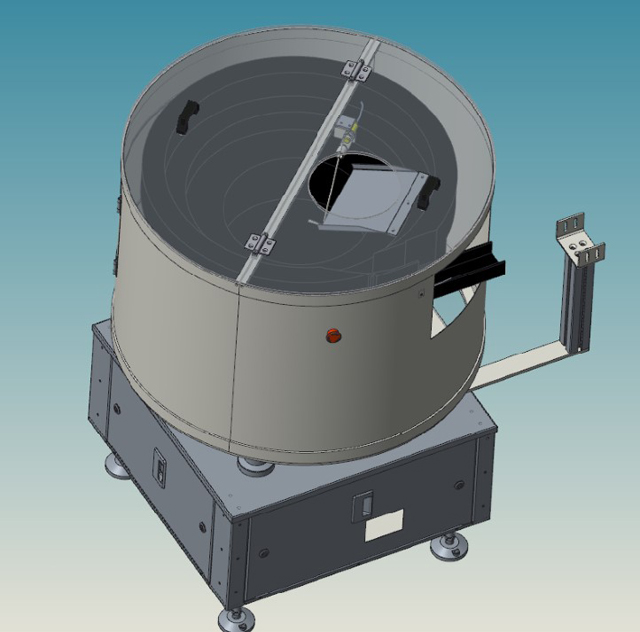

رافعة الغطاء الأوتوماتيكية وفك التشفير

• يتم ترتيب غطاء الرش غير المنظم بشكل منتظم من خلال مبدأ الاهتزاز والغطاء الدائري من خلال لوحة الوضع. يتم إخراج الغطاء من قناة الغطاء بطريقة منظمة، ويتم إمساك آلة التغطية بلوحة التوزيع.
• يتم ضبط سرعة جهاز فك التشفير تلقائيًا وفقًا للمصعد. يتم توصيل المصعد بجهاز فك التشفير، ويتحكم تلقائيًا في سرعة إرسال الغطاء، والتي تتوافق مع سرعة الخط بالكامل.
• يتم التحكم في جهاز فك التشفير تلقائيًا عن طريق واجهة آلة التغطية، دون تعديل يدوي.
• يمكن تخزين المعلمات.
• تغيير سريع.

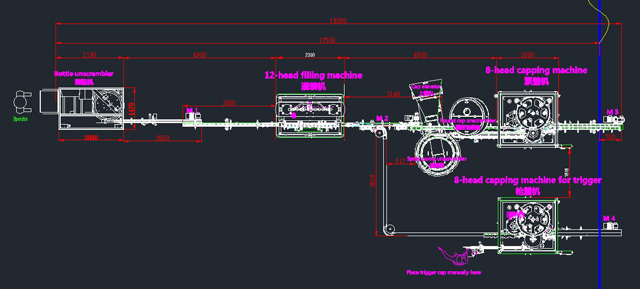

يمكن دمج الخط مع آلة التعبئة عالية السرعة لتشكيل الخط بأكمله:
