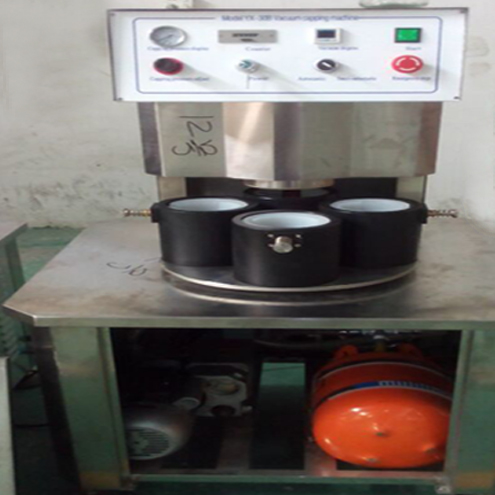

آلة غلق العبوات الزجاجية شبه الأوتوماتيكية المفرغة من الهواء ومعدات غلق الأطعمة

• النموذج: آلة تغطية الفراغ VK-SVC
• مصدر الطاقة: تيار متردد 220 فولت/50-60 هرتز
• سرعة التغطية: 1200-1500 نبضة في الساعة
• الطاقة: ≤1.3 كيلو وات (تشمل مضخة التفريغ)
• قطر الغطاء: Φ30-Φ85mm، Φ85-Φ110mm
• ارتفاع الزجاجة: 50-180 مم، 120-250 مم
• قطر الزجاجة: Φ30-Φ80mm Φ80-Φ150mm
• درجة الفراغ المحدودة: -0.08 ميجا باسكال
• قوة الالتواء: 5-25 نيوتن متر
• استهلاك الهواء: 0.5 متر مكعب/0.7 ميجا باسكال
• حجم الماكينة: 750*7001350 مم
• الوزن: 157كجم

مشاهدة الفيديو

تم البحث عن هذه السلسلة من آلات تغطية الزجاجات وإنتاجها بأنفسنا مع سنوات من الخبرة في الإنتاج؛ وهي ابتكار محلي أصلي، وتستخدم مضخة تفريغ للشفط، وتتوفر بدرجة تفريغ عالية، ويمكن ضبط عزم التفريغ ومستوى التفريغ حسب الطلب بما يتوافق مع مجموعة متنوعة من الأشكال والأحجام المختلفة للزجاجات للتغطية، والتوافق القوي وسهولة التعديل.

المكونات الهوائية والكهربائية الرئيسية هي من العلامات التجارية المشهورة عالميًا، وتتميز بالأداء المستقر والموثوق.

يستخدم على نطاق واسع في زجاجات زجاجية مع أغطية صفيح فراغية للأطعمة والأغذية المعلبة والمشروبات والتوابل ومنتجات الرعاية الصحية وغيرها من الصناعات.

المعلمة التقنية الرئيسية

• النموذج: آلة تغطية الفراغ VK-SVC
• مصدر الطاقة: تيار متردد 220 فولت/50-60 هرتز
• سرعة التغطية: 1200-1500 نبضة في الساعة
• الطاقة: ≤1.3 كيلو وات (تشمل مضخة التفريغ)
• قطر الغطاء: Φ30-Φ85mm، Φ85-Φ110mm
• ارتفاع الزجاجة: 50-180 مم، 120-250 مم
• قطر الزجاجة: Φ30-Φ80mm Φ80-Φ150mm
• درجة الفراغ المحدودة: -0.08 ميجا باسكال
• قوة الالتواء: 5-25 نيوتن متر
• استهلاك الهواء: 0.5 متر مكعب/0.7 ميجا باسكال
• حجم الماكينة: 750*7001350 مم
• الوزن: 157كجم

الهيكل ومبادئ العمل

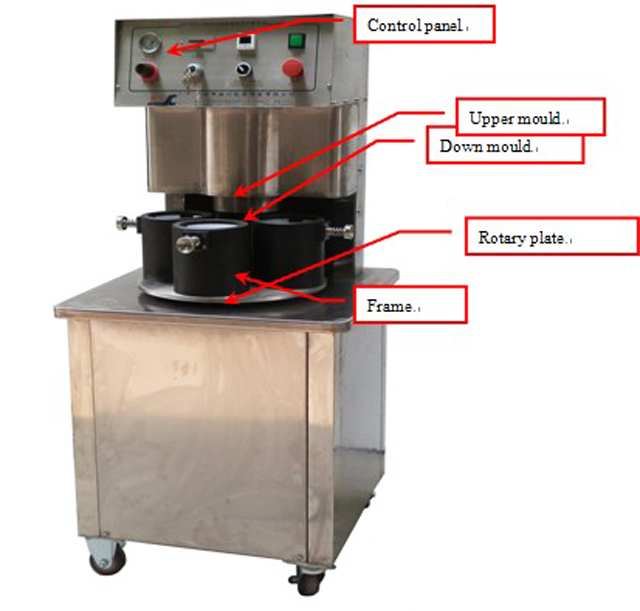

صورة 1 آلة تغطية الفراغ

مبادئ العمل والوظائف

تتكون هذه الآلة من هيكل الآلة، القالب العلوي والقالب السفلي، نظام وضع الدوران، هيكل الغطاء، نظام الفراغ، نظام التحكم الكهربائي ونظام الضغط.

العمل كـ: ضع الزجاج مع الأغطية في القالب السفلي، ثم ضع القالب السفلي إلى منتصف رأس الغطاء يدويًا. بعد ذلك، ستقوم الآلة تلقائيًا بتغطية الزجاج بالفراغ.

تتمتع هذه الآلة بالوظائف التالية:

1. عندما تضع القالب السفلي في منتصف رأس التغطية، ستقوم الماكينة تلقائيًا بالتغطية بالفراغ؛
2. أدنى وظيفة فراغ محددة: إذا لم تتمكن الآلة من الوصول إلى درجة الفراغ المحددة من قبل، فلن تعمل الآلة في الإجراء التالي؛
3. وظيفة عزم الغطاء: يتم تحريك رأس الغطاء بواسطة أسطوانة هوائية، ويمكن تعديله بالضغط؛

الهيكل الرئيسي والمكونات

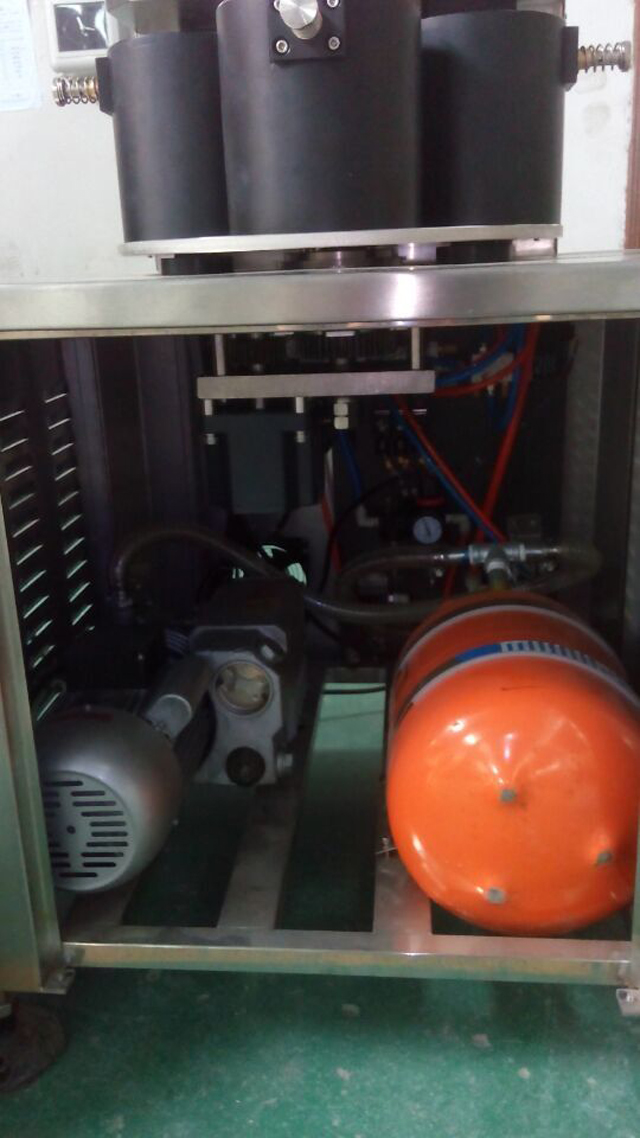

مضخة التفريغ وخزان التفريغ:

يتم استخدام مضخة التفريغ وخزان التفريغ لتحقيق وظيفة التفريغ، ويجب أن تكون مضخة التفريغ مزودة بزيت التفريغ، ويجب أن يكون نصف زيت التفريغ بالداخل جيدًا. لا يُسمح باستخدام الجهاز إذا لم يعد هناك زيت تفريغ بالداخل

يرجى توصيل مضخة التفريغ وخزان التفريغ كما في الصورة أعلاه وتزويد الطاقة

هيكل اللوحة الدوارة

تتحرك هذه اللوحة الدوارة بأربع خطوات لضمان تحرك اللوحة الدوارة بثبات، تعتمد هذه اللوحة الدوارة على 3 ألواح احتكاك لتوفير المقاومة لضمان حركة ثابتة. يجب الحفاظ على نظافة الماكينة أثناء العمل، وستتآكل ألواح الاحتكاك تدريجيًا، ويجب فحصها وتغييرها بانتظام.

يتم تحريك اللوحة الدوارة بواسطة المحرك الرئيسي، عندما يتحرك كاشف الإشارة إلى مفاتيح القرب الأولية ويحصل على إشارات (كاشف الإشارة ومفاتيح القرب حوالي 2-3 مم)، يتحرك القالب العلوي إلى التغطية، عندما يكون في وضع التغطية، لا يزال المحرك يعمل، عندما يتحرك كاشف الإشارة إلى مفاتيح القرب الآمنة ويحصل على إشارة، يتوقف المحرك عن العمل.

سوف تتعرض مجموعات النحاس الذراعية للتآكل أثناء العمل، ويجب وضع بعض الشحم عليها بانتظام وتغييرها عند تعرضها للتلف. عند التغيير، يمكنك رؤية الصورة 5

هيكل التغطية

رأس الغطاء

يتم تحريك رأس الغطاء بواسطة الأسطوانة للرفع والأسفل، وعندما يتم خفض رأس الغطاء إلى مستوى الغطاء والوصول إلى درجة الفراغ المحددة مسبقًا، ينتقل رأس الغطاء إلى الإجراء التالي. يمكن تعديل عزم الغطاء من خلال زر ضغط الغطاء الموجود على لوحة التحكم (كما يمكنك أن ترى في لوحة التحكم)

المطاط الأحمر داخل رأس الغطاء هو الجزء سهل التآكل، ويحتاج إلى فحصه وتغييره كثيرًا. عند وضع الغطاء، يجب أن يكون رأس الغطاء محكمًا على الأغطية، يمكنك وضع شيء داخل القالب السفلي لتحقيق ارتفاعات مختلفة. لكن لا يمكن أن يكون الارتفاع كبيرًا جدًا، أو إذا كان مرتفعًا جدًا، فلا يمكنك تحقيق وظيفة الفراغ، ولكن إذا لم يكن الارتفاع كافيًا، فلا يمكن وضع الغطاء. عادةً ما تكون المسافة بين الأغطية وأعلى القالب السفلي 16 مم - 19 مم

جهاز نقر الزجاجة

جهاز نقر الزجاجة هو لتثبيت الزجاجة أثناء التغطية، عندما يتم وضع اللوحة الدوارة، تتحرك أسطوانة نقر الزجاجة لتثبيت الزجاجة لضمان التغطية الجيدة

تثبيت

1. يجب أن تكون الآلة في مكان نظيف وآمن
2. تأكد من توفر خاصية التوقف في حالات الطوارئ (الصورة 5)
3. توفير الطاقة للتحقق
4. قم بتوصيل الجهاز بخط أنابيب الغاز إلى فاصل الزيت والماء، واضبط ضغط الهواء على 0.6 ميجا باسكال
5. قم بتوصيل خزان الفراغ بالجهاز. تأكد من عدم وجود تسرب للغاز.

تشغيل لوحة التحكم

تتكون لوحة التحكم من طاولة ضغط الغطاء، وضبط ضغط الغطاء، والعداد، ومفتاح الطاقة، وضبط الفراغ، والتوقف في حالات الطوارئ.

1. يمكن استخدام تعديل ضغط الغطاء لضبط عزم الغطاء، عندما يكون في اتجاه عقارب الساعة، يزداد الضغط، ويكون عزم الغطاء أقوى، وعندما يكون في عكس اتجاه عقارب الساعة، ينخفض الضغط، ويكون عزم الغطاء أصغر.
2. التوقف في حالات الطوارئ، عندما يحدث أمر طارئ، اضغط على مفتاح التوقف في حالات الطوارئ، ثم ستكون الآلة في وضع آمن
3. العداد هو لحساب عدد الكؤوس التي قمت بإنتاجها، إذا قمت بالضغط على زر إعادة الضبط، سيتم احتساب العداد على أنه صفر.
4. إذا كنت بحاجة إلى ضبط درجة الفراغ، فاضغط على "M" في جدول ضبط الفراغ، وسوف يعرض "St1"، اضغط على "︽""︾" لضبط درجة الفراغ.
5. فاصل الزيت والماء والضغط والتعديل (صورة 10)

يتكون فاصل الزيت والماء من صمام التحكم اليدوي، وضبط الضغط، وطاولة ضغط الهواء، وضبط الزيت، وفلتر الهواء، والمزلق

صمام التحكم اليدوي هو لتشغيل وإيقاف إمداد الهواء بالكامل للجهاز

ضبط الضغط هو توفير الضغط للجهاز، عندما يكون في اتجاه عقارب الساعة، يزداد الضغط، وعندما يكون في عكس اتجاه عقارب الساعة، ينخفض الضغط.

جدول ضغط الهواء هو لعرض ضغط عمل الماكينة

ضبط الزيت هو تزويد الماكينة بالزيت، عندما يكون في اتجاه عقارب الساعة، ينخفض الزيت، وعندما يكون في عكس اتجاه عقارب الساعة، يرتفع الزيت

فلتر الهواء هو لإزالة الماء من الهواء المضغوط، عندما يكون ضغط فاصل الزيت والماء صفراً، سيقوم فلتر الهواء بإزالة الماء تلقائيًا.

يُستخدم جهاز التشحيم لتوفير الزيت للجهاز، ويجب أولاً إيقاف تشغيل مصدر الهواء، ووضع بعض الزيت في جهاز التشحيم، لمدة تتراوح من 2 إلى 3 أشهر في كل مرة.

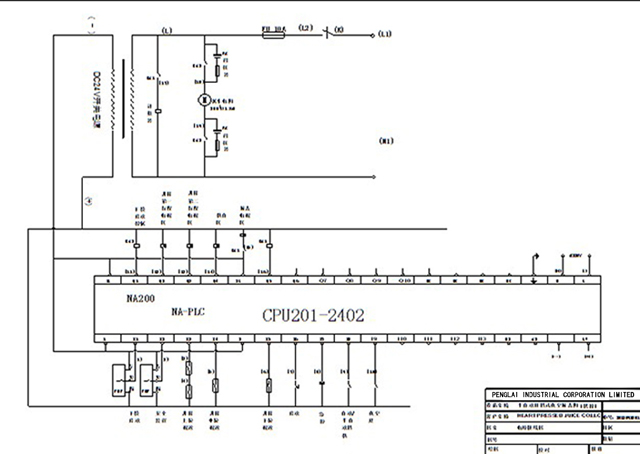

الرسم الكهربائي لآلة تغطية الفراغ

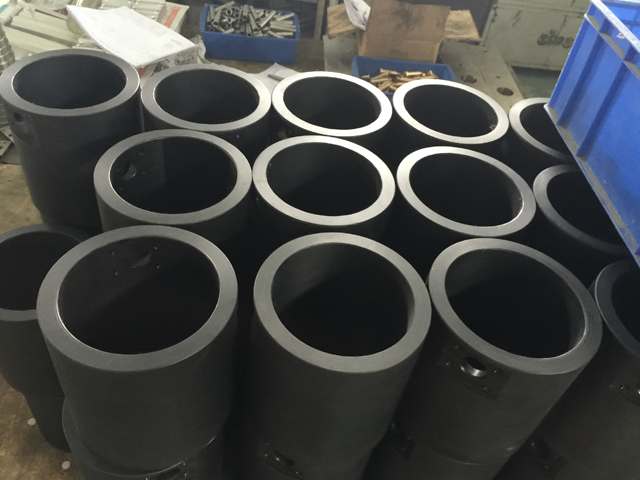

قطع غيار للقوالب لتناسب أحجام مختلفة من الجرار/الزجاجات
