خط تعبئة وتغطية السوائل الإلكترونية السائلة ذات الزجاجات الصغيرة أحادية الكتلة المخصصة

• الموديل: VK-MFC
• حجم التعبئة: 1-150 مل
• الإنتاج: 30-50 زجاجة/دقيقة
• دقة التعبئة: أقل من ±1%
• مصدر الطاقة: 220 فولت/50 هرتز (مخصص وفقًا لمتطلبات العميل)
• معدل التغطية: أكثر من 99%
• معدل الإيقاف: أكثر من 99%
• معدل وضع العلامات: أكثر من 99%
• إمداد الهواء: 1.3 متر مكعب/ساعة 0.4-0.8 ميجا باسكال
• القوة: 2.0 كيلو وات
• الوزن: 650 كجم
• الأبعاد: 6000*3200*1750 مم

نظرة عامة على المنتج لخط تعبئة وتغطية الزجاجات الصغيرة

آلة تعبئة السوائل ذات الجرعات الصغيرة VK-MFC مناسبة لتطبيقات تعبئة وختم السوائل من 5 إلى 100 مل في صناعة الأدوية، وهي ذات هيكل معقول وطاولة فهرسة عالية الدقة للتعبئة والتغطية وضغط الغطاء والتعبئة بمضخة تمعجية دقيقة؛ يتم التحكم في الآلة بواسطة PLC مع ميزة التشغيل والصيانة السهلة. يوجد نظام للعمل حيث لا يتم التعبئة بدون تغذية الزجاجات، ولا يتم السداد بدون مستشعر الزجاجات، ولا يتم السداد بدون سدادات. خط التعبئة، المصنوع من الفولاذ المقاوم للصدأ كمنصة للعمل، يتماشى مع معيار GMP. يتم التحكم في الآلة بواسطة نظام مزدوج هوائي وكهربائي في الآلة باستخدام ناقل الحركة الميكانيكي، والذي يمكنه نقل الطاقة في استهلاك طاقة مستقر ومنخفض بالإضافة إلى ميزات تحديد المواقع الدقيقة. يتم استخدام خط التعبئة بشكل خاص في الإنتاج الضخم.

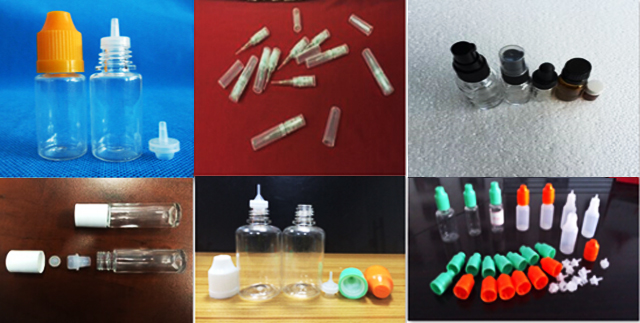

تطبيق خط التعبئة:

المعلمة التقنية الرئيسية لخط تعبئة وتغطية العلامات:

الموديل: VK-MFC

حجم التعبئة: 1-150 مل

الإنتاج: 30-50 زجاجة/دقيقة

دقة التعبئة: أقل من ±1%

مصدر الطاقة: 220 فولت/50 هرتز (مخصص وفقًا لمتطلبات العميل)

معدل التغطية: أكثر من 99%

معدل الإيقاف: أكثر من 99%

معدل وضع العلامات: أكثر من 99%

إمداد الهواء: 1.3 متر مكعب/ساعة 0.4-0.8 ميجا باسكال

القوة: 2.0 كيلو وات

الوزن: 650 كجم

الأبعاد: 6000*3200*1750 مم

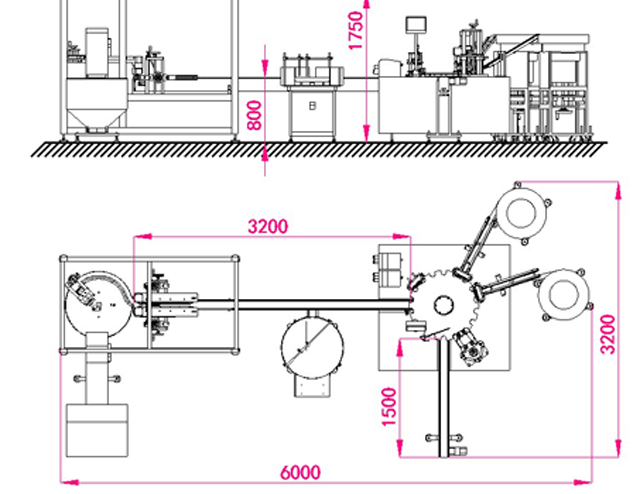

التكوين الأساسي لخط التعبئة

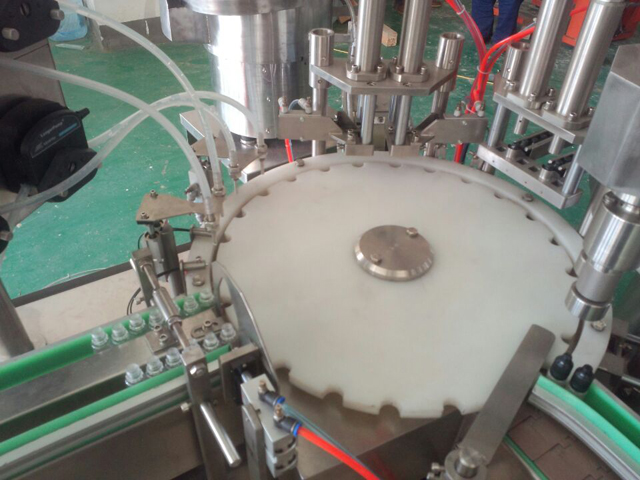

قطع غيار لملء كتلة واحدة

الأجزاء الرئيسية ومبدأ العمل

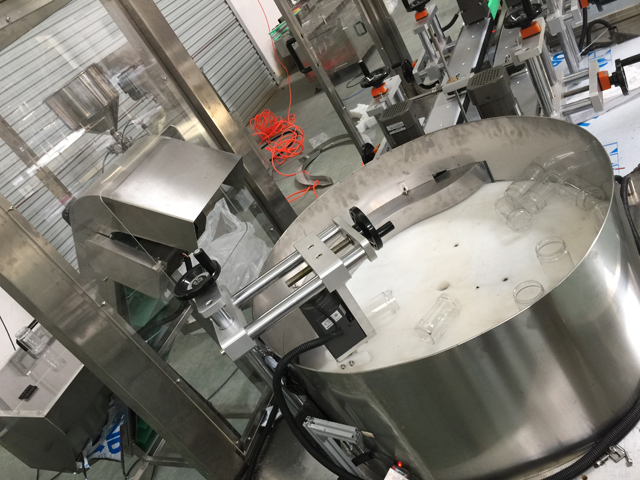

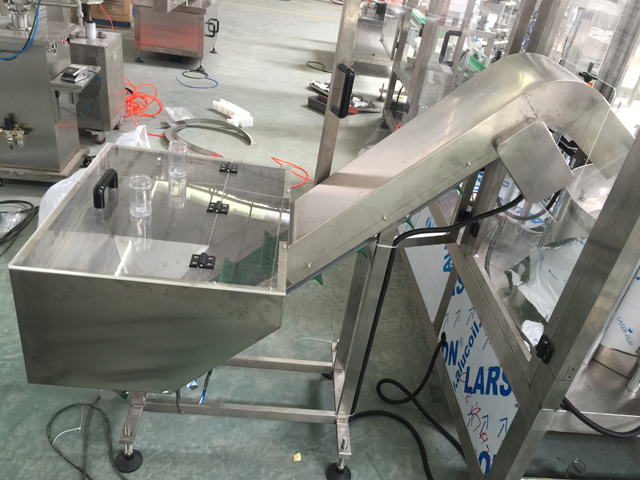

نظام فك رموز الزجاجات

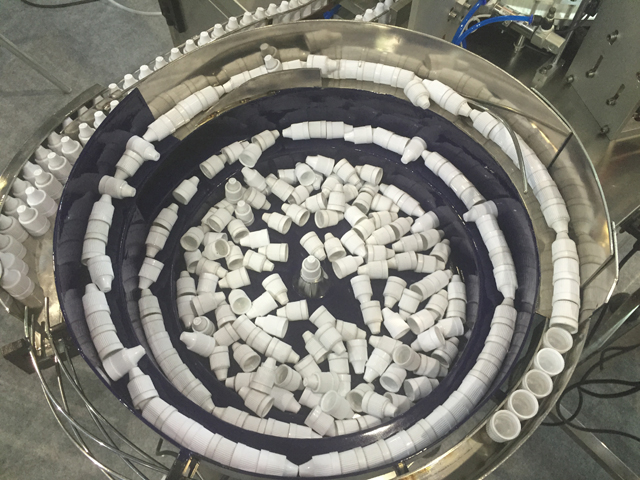

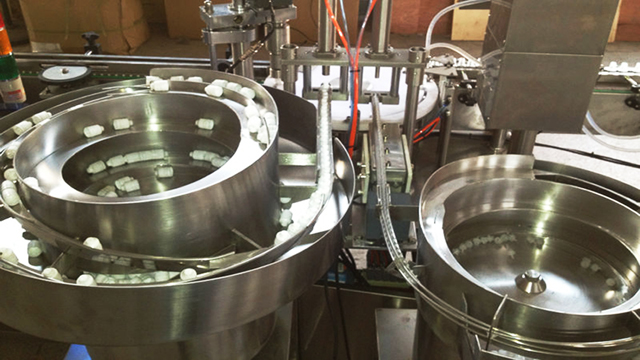

أغطية الزجاجات والهزاز الداخلي

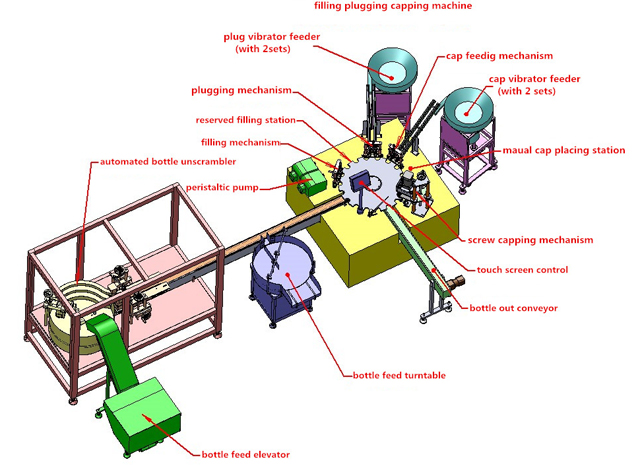

1. تتكون الماكينة من أجزاء مثل الحزام الناقل، رسم تخطيطي للماكينة، جهاز اهتزاز للزجاجات والأغطية، مضخة تمعجية وما إلى ذلك.

2. قم بإعداد ما يكفي من الزجاجات والسدادات والأغطية والسوائل. يجب أن تملأ السدادات والأغطية مسارات الاهتزاز ومحطات العمل الخاصة بالسدادات والأغطية بالكامل. يجب تسليم الزجاجات بواسطة حزام ناقل إلى عجلة النجمة المؤشرة، ثم يتم تسليم الزجاجات بشكل متقطع بواسطة عجلة النجمة المؤشرة إلى مواضع التعبئة والسدادات والأغطية.

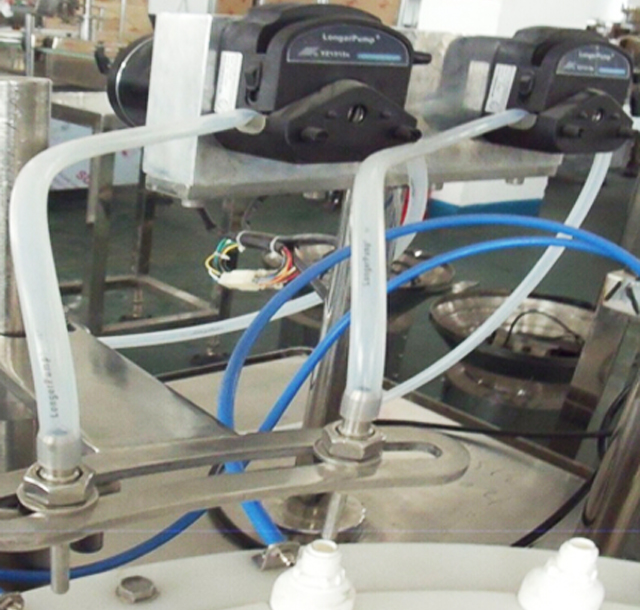

3. يتم امتصاص السائل بواسطة المضخة التمعجية ثم توصيله بواسطة أنابيب السيليكون. وأخيرًا، يتم تعبئة السائل في الزجاجات بواسطة أنابيب الإبرة التي تتحرك تلقائيًا لأعلى ولأسفل. لكل حركة لأعلى ولأسفل على أنابيب الإبرة، يتم إجراء دورتين من التعبئة. تكتمل التعبئة عن طريق الإدخال الدوري لفوهات التعبئة في الزجاجات. باستخدام العين الكهروضوئية التي تكتشف عدم وجود زجاجات، إذا لم تكن هناك زجاجات على محطة العمل، تتوقف المضخة التمعجية عن العمل حيث لا يمكن اكتشاف أي زجاجات.

4. يقوم وعاء الاهتزاز بتوصيل القوابس إلى محطة إدخال القوابس، وفي الوقت نفسه يتم نقل الزجاجات المملوءة بشكل متقطع بواسطة عجلة النجمة المؤشرة إلى الموضع الموجود أسفل محطة التوصيل.

5. ثم تدفع الأسطوانة أداة إدخال السدادة للغوص إلى الأسفل ودفع السدادات إلى داخل الزجاجات. سيتم نقل الزجاجات التي تم إدخال السدادة فيها بواسطة عجلة النجمة المؤشرة إلى محطات إسقاط الغطاء وتغطية الزجاجات.

6. يدور رأس التغطية ويتحرك لأعلى ولأسفل ككل. عندما تتوقف الزجاجات تحته، يمسك رأس التغطية المتجه لأسفل بالأغطية وينتهي من التغطية. باستخدام العين الكهروضوئية التي تكتشف السدادات، بمجرد عدم وجود زجاجات في المحطة أو وجود زجاجة ولكن بدون غطاء، فإن آلية الضغط على الغطاء ستتوقف عن الحركة حيث لا يمكن اكتشاف السدادات الداخلية. من خلال القيام بذلك، يمكن تجنب كون المنتج النهائي بدون سدادات داخلية. يتم تحقيق التغطية بشكل أساسي من خلال حركات الدوران لأعلى ولأسفل. يتم تسليم الزجاجات المغطاة إلى نهاية الماكينة وتكون الدورة التالية جاهزة.

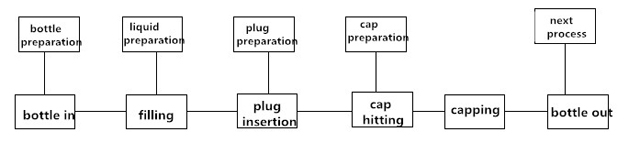

7. عملية عمل الآلة

صيانة

1. من الضروري فحص وصيانة الماكينة لإطالة عمر الماكينة وتحسين وظيفتها؛ يجب صيانة الماكينة العاملة كل ثلاثة أشهر؛ يجب تشحيم جزء ناقل الحركة والمحمل بالشحم؛ يجب إجراء التشحيم بشكل دوري؛ يجب إضافة زيت مسار الانزلاق (N68) إلى الجزء مثل حركة آلية التردد أو الرفع مرتين كل يوم؛ يجب إضافة زيت السيارة (N68) إلى الأجزاء الدوارة أو المتأرجحة؛ كل نصف شهر أضف الشحم إلى فتحة الكاميرا؛ كل شهر مرة واحدة لفوهة الزيت عن طريق إضافة الشحم؛

2. لا تستخدم أبدًا أدوات معدنية لضرب أو كشط السطح حيث تتجمع المادة اللاصقة على الأجزاء مثل المكونات أو القالب.

3. إذا توقفت الماكينة عن العمل لفترة طويلة، أضف الشحم للتزييت في الأجزاء مثل ناقل الحركة أو جزء المحمل؛ كما يجب معالجة الماكينة بحماية مقاومة للماء.

4. لا تضع أي أشياء على الجهاز أبدًا حتى لا تتسبب في إتلافه.

5. قم بتنظيف الغبار الموجود داخل المكونات بشكل دوري، كما قم بفحص جميع البراغي وإصلاح أي برغي مفكوك.

6. تحقق من البراغي الموجودة في المحطات الخاصة بالأسلاك في وقت معين وتأكد من تثبيت المسمار؛

7. تحقق مما إذا كان هناك أي محطة فضفاضة في مسار الأسلاك الممتدة من الصناديق الكهربائية؛ إذا كان الجزء فضفاضًا للغاية، فأعد تثبيت المسمار لتجنب التآكل أو التلف في طبقة العزل مما قد يتسبب في تسرب كهربائي؛

8. افحص الضمادات التي يتم ارتداؤها بسهولة وقم بتغيير الضمادات التالفة في الوقت المناسب؛

التعبئة والتغليف والنقل

لا تضع الآلة أبدًا بشكل أفقي أو عمودي لأسفل؛ قم بفك قاعدة الآلة وثبّت الآلة بالكامل بأسفل الصندوق. يجب أن تظل الآلة ثابتة في الصندوق دون أي انفصال من الصندوق أو اهتزاز المحطة أثناء الشحن؛

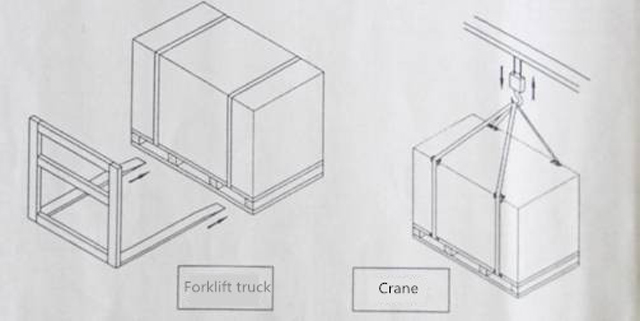

يجب أن تكون تعبئة الآلة محايدة؛ عند تحريك الآلة، يرجى استخدام شاحنة الرافعة الشوكية أو الرافعة وتحريك الآلة من الأسفل في حركة مستقرة؛ لاحظ الرسم التوضيحي في الصورة أدناه؛ عند رفع الآلة وتأرجحها، لا ينبغي السماح للرافعة بالاتصال بالآلة. قم بتثبيت الآلة بأربع قطع من البراغي M16X200 ثم قم بربط الرافعات والمسامير لرفع الآلات وتأرجحها. وفي الوقت نفسه، قم بتبطين أجسام الحماية الموجودة أسفل الآلة. استخدم الدعامة للرفع المستقر إذا لزم الأمر (كما هو موضح أدناه في الشكل)

قبل تفريغ الصندوق، تحقق مما إذا كان هناك أي ضرر في الصندوق؛ إذا حدث أي ضرر في الصندوق، فلا تفتح الصندوق واتصل بشركة الشحن على الفور؛ افتح الصندوق تحت التدقيق من قبل عمال الشحن وسجل العملية؛

من أجل السلامة، يجب أن تبقى المسافة من الأرض لشاحنة الرافعة الشوكية أقل من 1 متر؛ في حالة استخدام الرافعة لتحريك الآلة، يجب أن تبقى المسافة من 2 متر إلى 2.5 متر.
