آلة وسم الزجاجات المربعة العمودية الأوتوماتيكية المخصصة ذات الجوانب الأربعة

• دقة الملصق: ±1 مم؛ (لا تحتوي على منتج، هامش خطأ الملصق)
• سرعة وضع العلامات: 20~60 زجاجة/الدقيقة؛ (ترتبط بحجم ملصق المنتج)
• تطبيق حجم المنتج: ￠30 ≤ قطر المنتج ≤￠100 مم؛
• تطبيق حجم الملصق: 15 ≤ العرض ≤ 110 مم، الطول ≥ 20 مم؛
• حجم الماكينة بالكامل: 1800×900×1300 مم؛ (الطول × العرض × الارتفاع)
• تطبيق الطاقة: 220 فولت 50|60 هرتز؛
• ضغط الهواء: 0.2~0.5 ميجا باسكال؛
• وزن الماكينة بالكامل: 280 كجم.

يمكن استخدام آلة الوسم هذه لمختلف المنتجات ذات شكل الأسطوانة شبه المرجعية، فقط العلامة المزدوجة الخلفية تلتصق بعلامة، مثل لصق علب الطعام، وزجاجة مستحضرات التجميل الدائرية، وزجاجة الدواء... إلخ. العلامة؛ خذ عشرات من آلات الكود مثل الفروق الدقيقة الأخرى، يمكن أن تقوم بلصق علامة للطباعة لإنتاج معلومات مثل رقم الدفعة، إلخ في نفس الوقت.

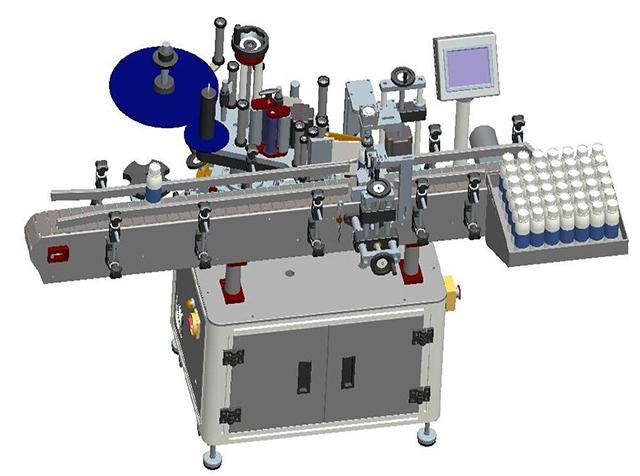

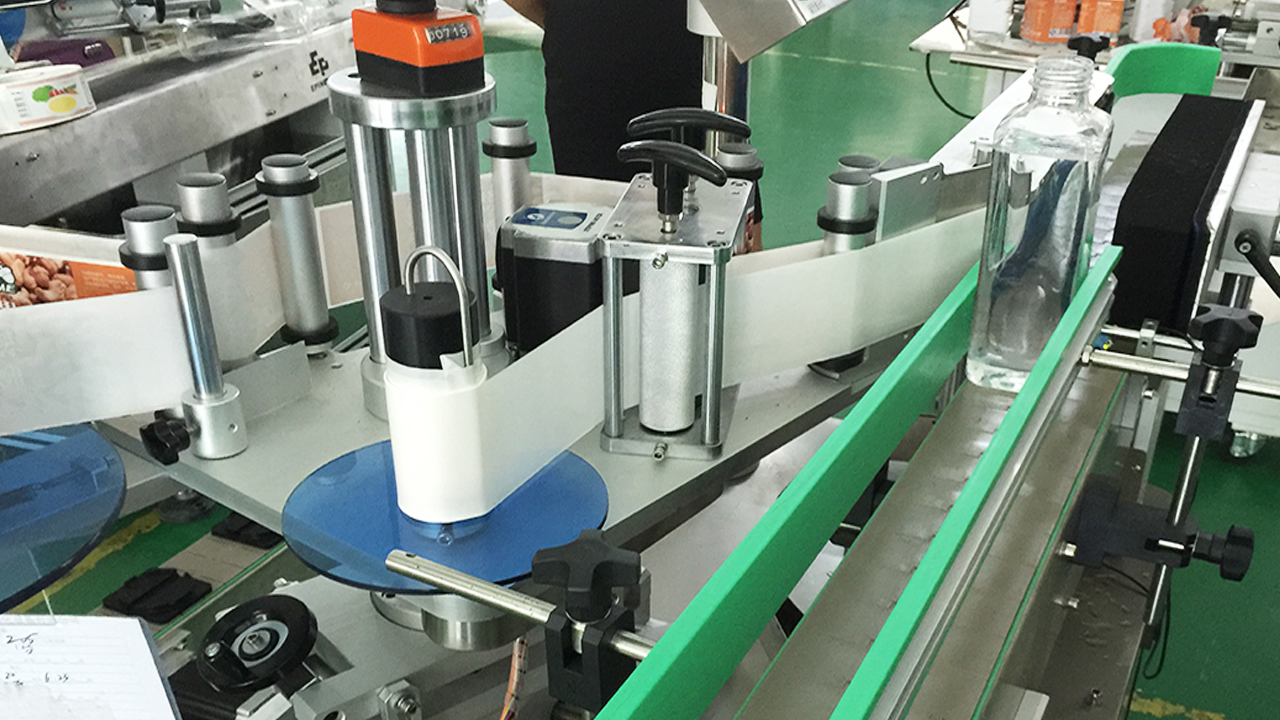

رسم آلة وضع العلامات:

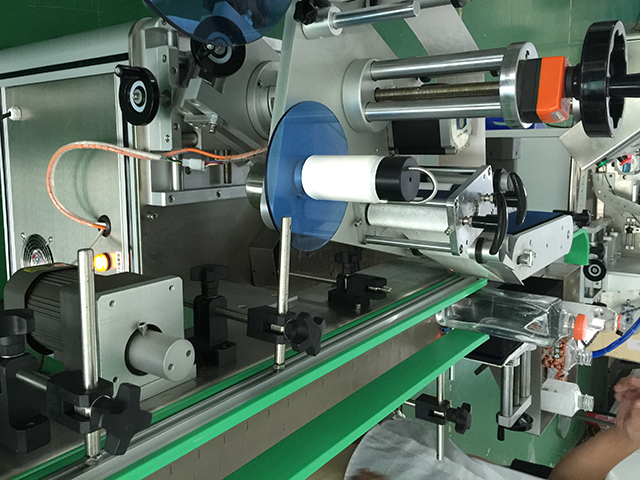

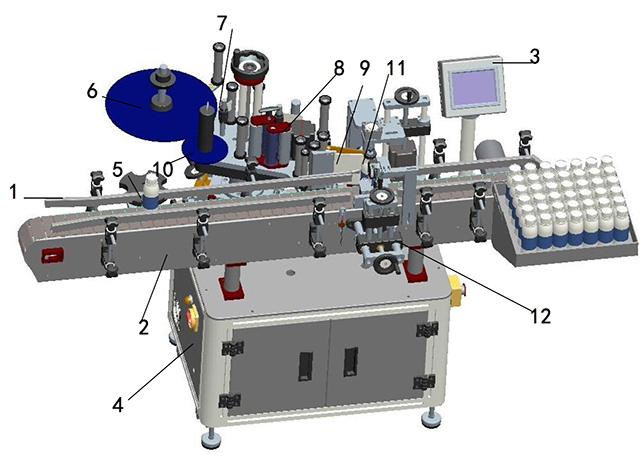

تفاصيل توضيح آلة وضع العلامات

1. شريط التوجيه: توجيه المنتج المتحرك على طول الحزام؛

2. نظام التسليم: تسليم الزجاجات إلى جزء وضع العلامات وإلى طاولة التجميع بعد وضع العلامات؛

3. شاشة تعمل باللمس: HMI، قم بتغيير المعلمة للتحكم في الماكينة

4. الصندوق الكهربائي: مركز التحكم الإلكتروني، ووحدات التحكم المتنوعة ووحدات التحكم المنطقية القابلة للبرمجة المصفوفة؛

5. نظام توزيع الزجاجات: اضبط وقت التأخير عن طريق ضبط المحرك للحصول على الوقت المناسب لوضع العلامات على الزجاجات المختلفة؛

6. لوحة الملصقات: الجزء الداعم للملصقات؛

7. ضغط الملصقات: شد الملصقات، والحفاظ على شد الملصقات من أجل تسمية المنتجات بدقة؛

8. نظام الجر: محرك يدفع ورق الملصقات لتمكين تقشير الملصقات؛

9. لوحة تقشير الملصقات: قشر الملصقات؛

10. جامع الملصقات: تجميع ورق الملصقات السفلي؛

11. تغطية الملصقات: تحسين تأثير التسمية؛

12. نظام تحديد المواقع: نظام تحديد مواقع المقالات؛

طلب

تطبيق الملصق: الملصق اللاصق الذاتي، تتولى الإلكترونيات مسؤولية الكود، وينتظر رمز النموذج؛

تطبيق المنتج: المنتج الذي يطلب الالتصاق بربط الملصق أو الفيلم على محيط المعكرونة والسطح المخروطي؛

صناعة التطبيق: يمكن تطبيقها على نطاق واسع في صناعة الأغذية والأدوية ومستحضرات التجميل واليومية والإلكترونيات والأجهزة والبلاستيك وما إلى ذلك؛

يتم تطبيق مثال صلب: تترك زجاجة PET الدائرية علامة، وتترك الزجاجة البلاستيكية علامة، وعلبة الطعام وما إلى ذلك.

معلمة التقنية:

• دقة الملصق: ±1 مم؛ (لا تحتوي على منتج، هامش خطأ الملصق)
• سرعة وضع العلامات: 20~60 زجاجة/الدقيقة؛ (ترتبط بحجم ملصق المنتج)
• تطبيق حجم المنتج: ￠30 ≤ قطر المنتج ≤￠100 مم؛
• تطبيق حجم الملصق: 15 ≤ العرض ≤ 110 مم، الطول ≥ 20 مم؛
• حجم الماكينة بالكامل: 1800×900×1300 مم؛ (الطول × العرض × الارتفاع)
• تطبيق الطاقة: 220 فولت 50|60 هرتز؛
• ضغط الهواء: 0.2~0.5 ميجا باسكال؛
• وزن الماكينة بالكامل: 280 كجم.

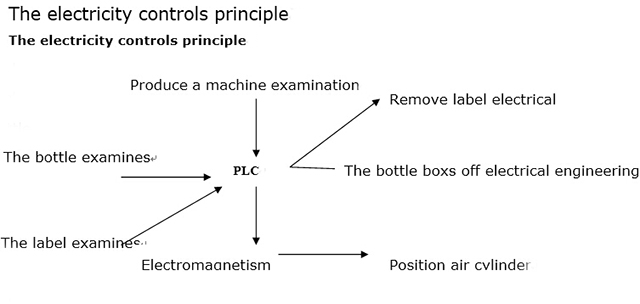

مبدأ التحكم في الكهرباء

اجتياز فحص المنتج وفحص علامة العصا، والملصق لفحص ثلاثة أنواع من استيراد الإشارات، بعد معالجة PLC بعد ذلك، التصدير من أجل قيادة إشارة التحكم في الهندسة الكهربائية، وصمام الكهرومغناطيسية، والتحكم في ثني أسطوانة الهواء وتحويل الرصاص في الهندسة الكهربائية على التوالي، واستكمال الموقف الثابت للمنتج إلى علامة العصا للعمل على هذا النحو.

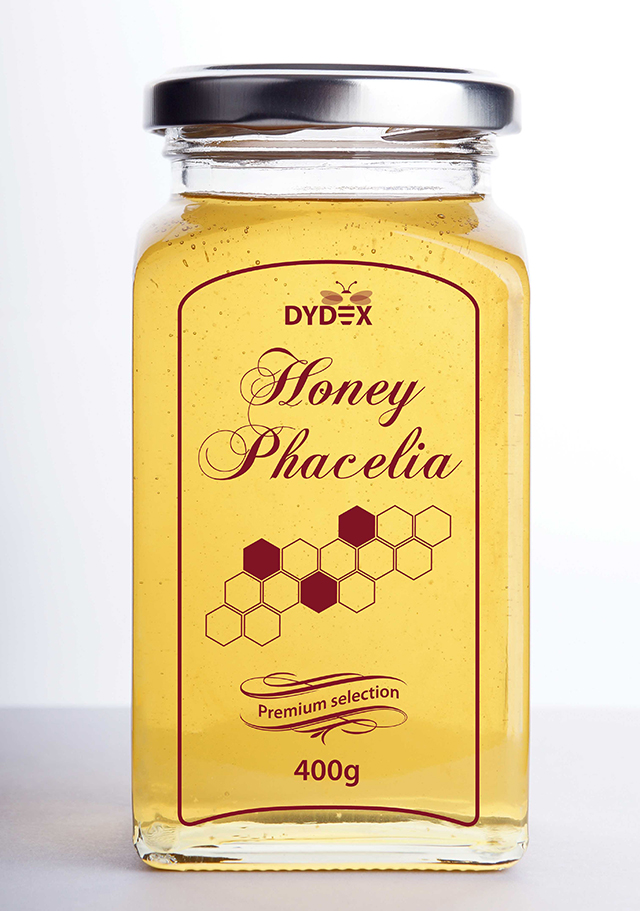

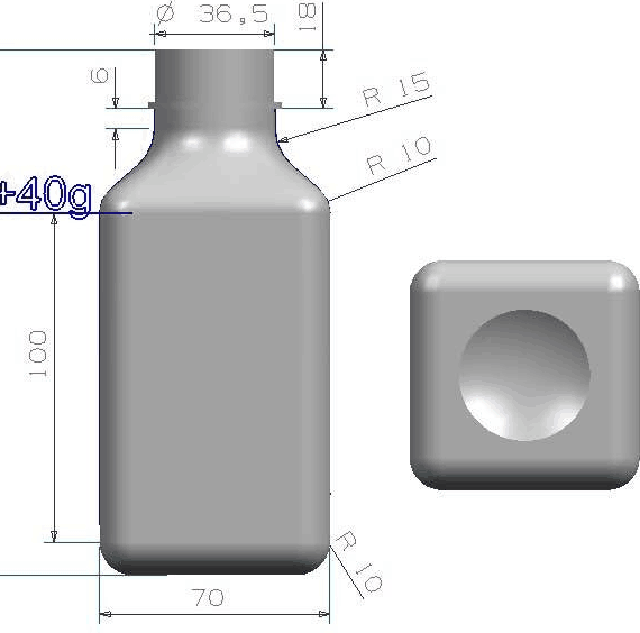

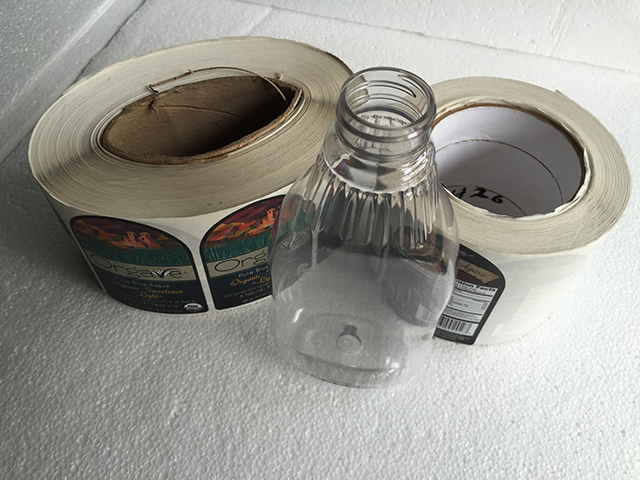

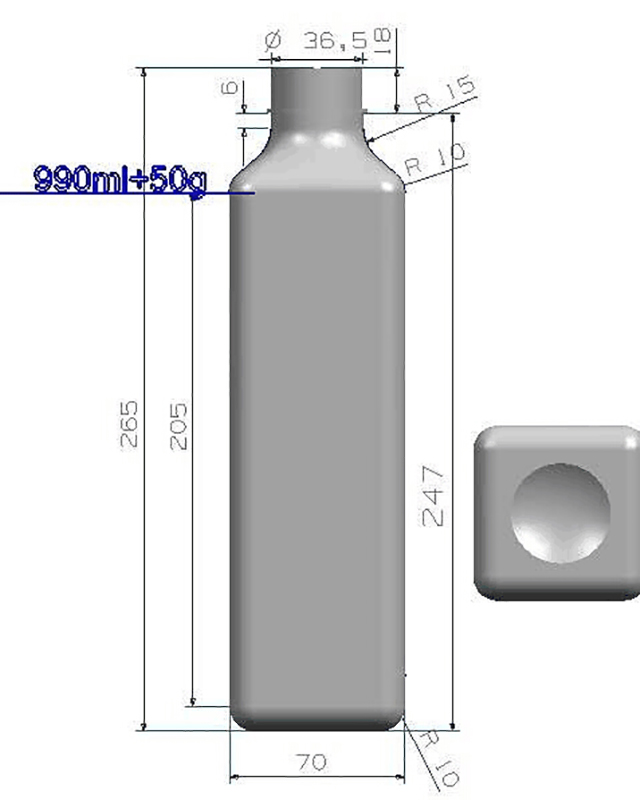

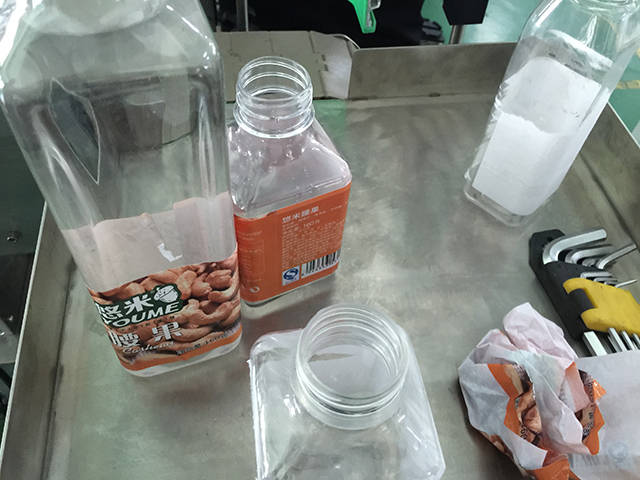

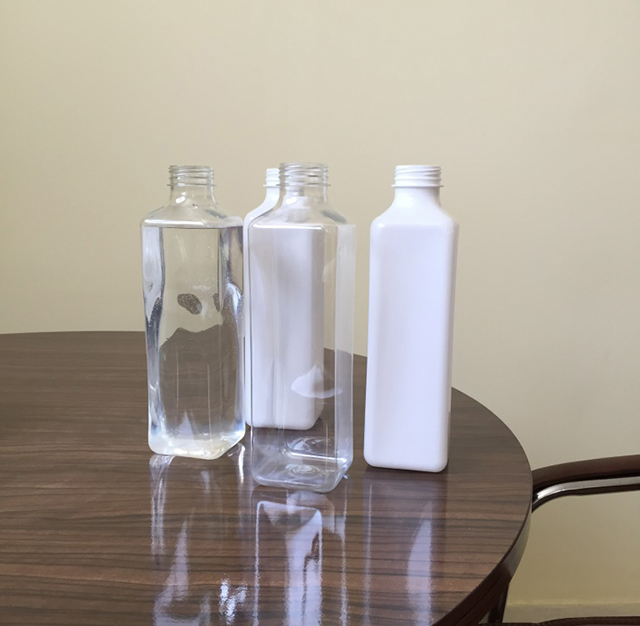

عينات الملصقات:

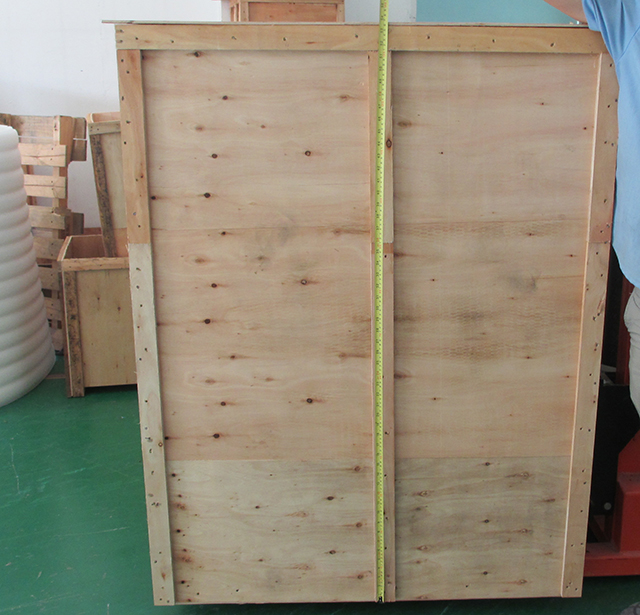

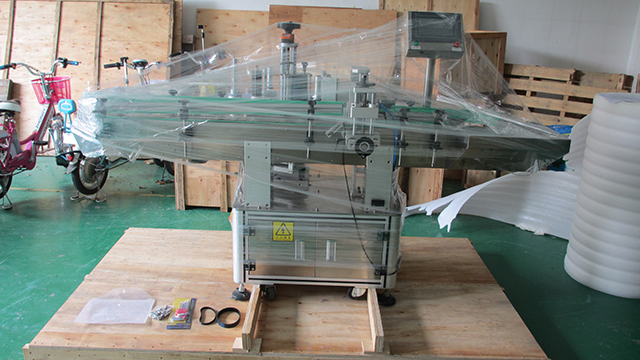

التعبئة في صندوق خشبي

خدمة ما بعد البيع

يضمن: بالنسبة لجميع الآلات، تدعي الشركة أن الضمان مدته عام واحد. (لا يشمل الضمان المشكلات الناجمة عن الحوادث أو سوء الاستخدام أو سوء التطبيق أو تلف التخزين أو الإهمال أو تعديل المعدات أو مكوناتها. كما أن قطع الغيار التي يمكن كسرها بسهولة لا تشمل الضمان)

تثبيت: بعد وصول الماكينة إلى مصنعك، إذا كنت بحاجة إلى ذلك، سيذهب فنيونا إلى مكانك لتثبيت الماكينة واختبارها وتدريب العامل على تشغيل الماكينة (يعتمد وقت التدريب على العامل). يجب أن تكون النفقات (تذكرة الطيران والطعام والفندق ورسوم السفر في بلدك) على حسابك ويجب أن تدفع للفني 150 دولارًا أمريكيًا في اليوم. يمكنك أيضًا الذهاب إلى مصنعنا للتدريب.

بعد الخدمة: إذا واجهتك مشكلة في الماكينة، فسيذهب فنيونا إلى مكانك لإصلاح الماكينة في أسرع وقت ممكن. يجب أن تكون التكلفة في حسابك (كما هو موضح أعلاه).
