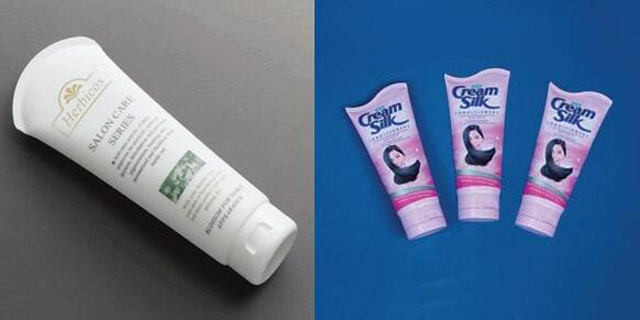

آلة تعبئة وختم الأنابيب المنحنية وآلة ختم نهاية الأنبوب الخاصة

• الموديل: VK-TFS-009H
• الحد الأقصى لحجم قمع التعبئة: 65 لترًا؛ مزود بجهاز تحكم في مستوى السائل، مع إشارة خرج إما لمضخة هوائية أو كهربائية وقادوس تسخين مزدوج الطابق حسب الاختيار
• أسطوانة التعبئة: تتوفر 3 أحجام من أسطوانة التعبئة: أسطوانة تعبئة 20Ø مم لملء حجم 3~40 سم مكعب؛ أسطوانة تعبئة 45Ø مم لملء حجم 20~200 سم مكعب؛ أسطوانة تعبئة 61Ø مم لملء حجم 30~330 سم مكعب

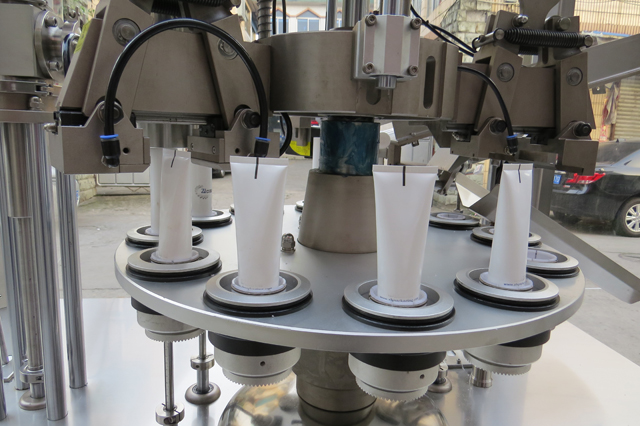

• محطة العمل: محطة عمل دوارة، 12 محطة، مجهزة بجهاز تحكم في الكاميرا؛ جهاز ختم ماركة STRONG جهاز ختم
• السرعة: 30~70 قطعة/الدقيقة، حسب قطر الأنبوب وحجم التعبئة
• محرك الدفع الرئيسي: محرك سرعة متغيرة بقوة 1 حصان؛ محرك للخلاط محرك سرعة متغيرة بقوة 1/4 حصان أو محرك تنظيم درجة الحرارة بقوة 90 وات (اختياري)
• مصدر الطاقة: 220 فولت × 1 بكسل 50/60 هرتز، محول داخلي 220 فولت × 3 بكسل 50/60 هرتز
• ضغط إمداد الهواء: 5~8 كجم/سم2،
• الاستهلاك: 250 لتر/دقيقة
• مزود بفلتر ماء للهواء المضغوط
• الأبعاد: 2250 × 1450 × 2200 م/م
• الوزن الصافي/ الوزن الإجمالي: 800/ 950 كجم

مشاهدة الفيديو

تتم عملية تغذية الأنبوب، وملؤه، وختمه، وتشذيبه، وكتابة الرقم التسلسلي تلقائيًا. سيتم إخراج المنتجات النهائية من قمع الطرد. استخدم سخانًا من النوع الملامس لإغلاق الأنبوب بسرعة. مناسب للأنابيب البلاستيكية اللينة، والأنابيب البلاستيكية المغلفة، والأنابيب المغلفة بالألمنيوم.

ميزة على آلات تعبئة وختم الأنابيب المخصصة وآلات تعبئة وختم الأنابيب المنحنية

1. تم تجهيز هذه الآلة بواجهة تحكم بين الإنسان والآلة يتم التحكم فيها بواسطة برنامج كمبيوتر مع وحدة عرض تعمل باللمس وعناصر تحكم PLC، مما يسهل التعديل والتشغيل. يمكن لواجهة التحكم بين الإنسان والآلة ضبط سرعة المحرك الرئيسي والمحرك المتدرج ومحرك الدفع للخلاط والكمية المطلوبة.

2. وظيفة حماية السلامة: في حالة حدوث أي مما يلي: درجة حرارة منخفضة للغاية، ضغط الهواء منخفض للغاية، الأنابيب المراد ملؤها مرتفعة للغاية أو منخفضة للغاية، باب الأمان مفتوح، عزم دوران المحرك مرتفع للغاية، حجم تعبئة غير كافٍ داخل الأنبوب أو تعطل آلة الكرتون المتصلة وما إلى ذلك، سيتم إرسال إشارة بالفشل ذي الصلة إلى شاشة LED لإبلاغ المشغل للتصحيح، بحيث يمكن التحكم في جودة الختم وكمية الإنتاج. القادوس مزود بخلاط أوتوماتيكي يساعد في جعل عملية التعبئة أكثر سلاسة. تتوفر قادوس تعبئة اختياري مع وظيفة التحكم في درجة الحرارة ومستوى السائل للاختيار من بينها.

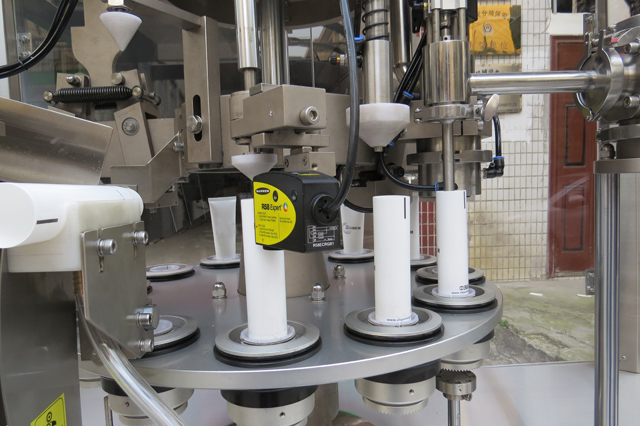

3. يمكن تغذية الأنابيب المعبأة في صندوق تلقائيًا إلى حاملات الأنابيب بواسطة جهاز تغذية خاص. تم تجهيز هذه الآلة بجهاز تغذية أنابيب سريع السرعة وجهاز تنظيف خاص يمكن التحكم فيه بواسطة محرك متدرج مع عنصر خلية ضوئية لتحديد الموضع الدقيق للأنابيب؛ وجهاز التعبئة.

4. مزود بجهاز أمان. إذا لم يتوفر أي أنبوب على حامل الأنبوب، فلن يتم إجراء أي عملية تعبئة. إذا تم وضع أي أنبوب في وضع مرتفع أو منخفض للغاية، فستتوقف الماكينة. أثناء عملية التعبئة، يمكن رفع الأنابيب لأعلى ولأسفل.

5. تم تجهيز الماكينة بغلاف مصنوع من الفولاذ المقاوم للصدأ لمنع أي تلوث بسبب أي تقشير لأي معالجة طلاء.

6. مزود بغطاء أمان من الأكريليك لمنع أي خطر لإصابة الأفراد أو التلوث بأي جسم غريب لأسباب صحية.

7. جميع أجزاء الآلة التي تلامس مواد الحشو مصنوعة من الفولاذ المقاوم للصدأ SUS 316.

8. مزود بوحدة تحكم في الكاميرا مع 12 محطة عمل. سرعة عالية، تشغيل سهل ومعدل فشل منخفض. تغيير حجم الأنبوب العامل سهل دون الحاجة إلى أي أداة خاصة. هذه الآلة مناسبة أيضًا لإغلاق الأنابيب بقطر 50 مم.

9. مزود بسخان من النوع الملامس لعملية التسخين السريع، وبالتالي انخفاض تكلفة الإنتاج وسهولة الصيانة. بالإضافة إلى ذلك، لن يتلف الحشو المختوم، مثل أي تغير في اللون أو الجودة الفيزيائية أو الكيميائية.

10. مزود بفوهة تعبئة مصممة خصيصًا لمنع تلوث الأنبوب عند التعبئة. بعد اكتمال دورة تعبئة واحدة، سيعمل جهاز نفخ الهواء على نفخ الهواء لقطع أي حشو متبقي، ويمكن تجنب مشكلة التنقيط (التسرب).

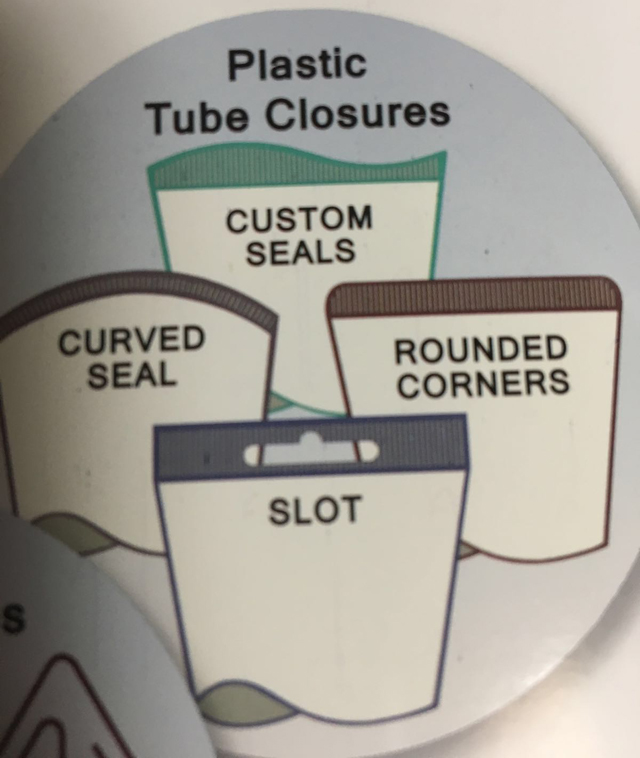

11. مزود بجهاز قطع الأنابيب المناسب للأنابيب اللينة المصنوعة من البولي إيثيلين والبلاستيك. يقوم هذا الجهاز بقطع الأجزاء غير الضرورية ويجعل المنتج النهائي أكثر مثالية في المظهر. يمكن تصميم نمط القطع حسب متطلبات العميل.

مواصفة

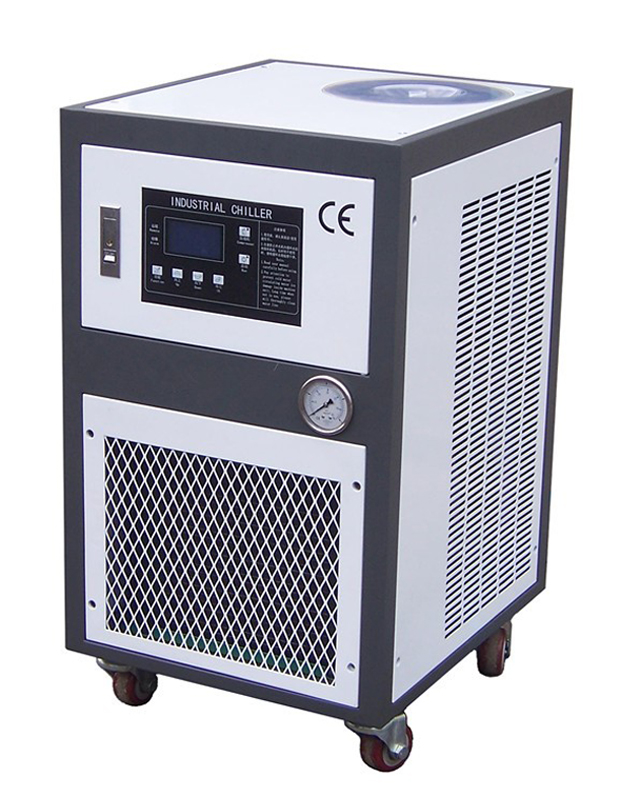

المعدات اللازمة للمبرد الصناعي مع آلة تعبئة وختم الأنابيب:

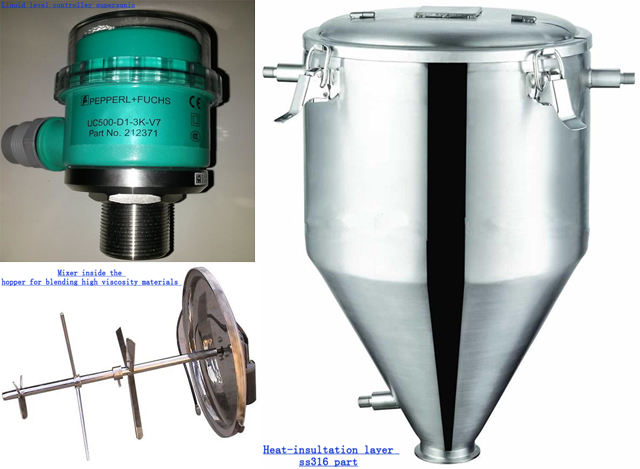

الجزء الاختياري لمعدات التعبئة والختم:

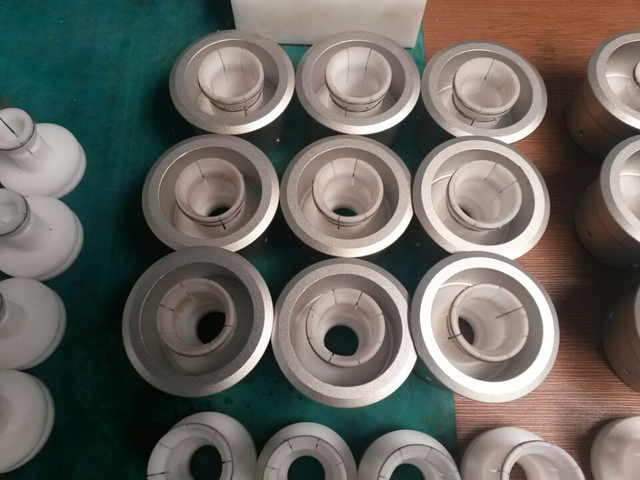

تتطلب أحجام الأنابيب المختلفة أقراص أنابيب مختلفة:

متطلبات منطقة العمل:

غرفة عمل نظيفة، في درجة حرارة محيطة تبلغ حوالي 20 درجة مئوية.

تركيب أنبوب واحد لتبريد الهواء ليتم توصيله بمدخل المنفاخ، لغرض تبريد درجة حرارة الأنابيب المختومة.

طلب:

معجون الأسنان، المعجون الطبي، كريمات المكياج، منظفات الوجه، الغراء، الشامبو، الألوان المائية، المربيات، الشوكولاتة، الغراء الفوري، الإضافات الغذائية والمنتجات الكيميائية الحيوية وما إلى ذلك.

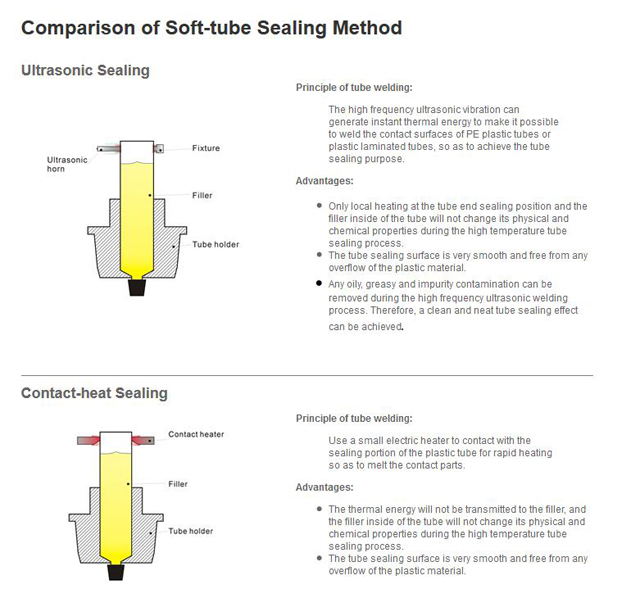

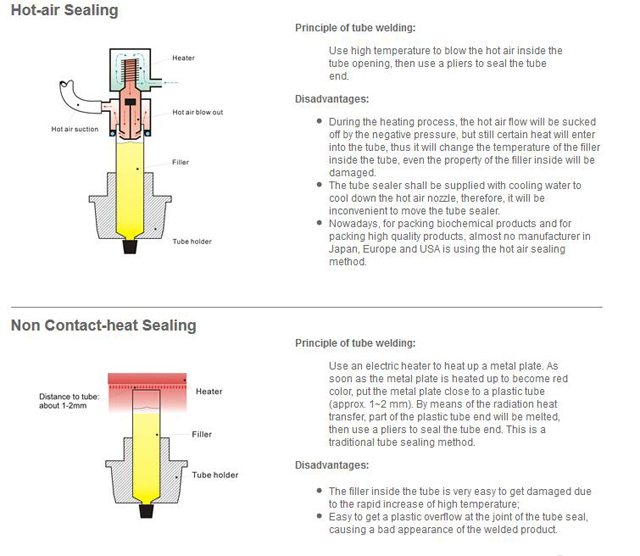

مقارنة بين طرق ختم الأنابيب المختلفة مثل ختم الهواء الساخن بالموجات فوق الصوتية
