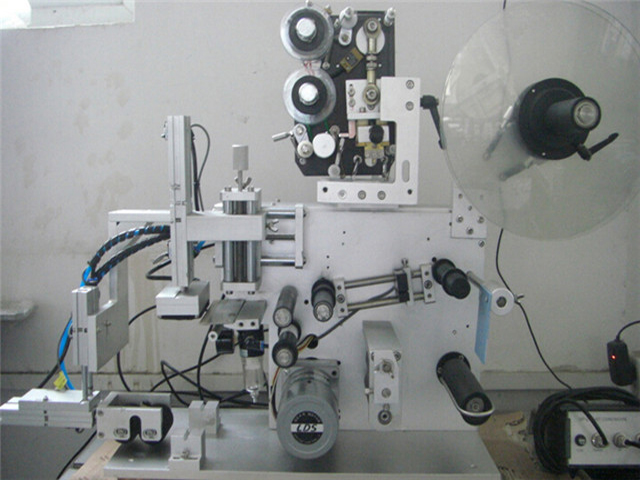

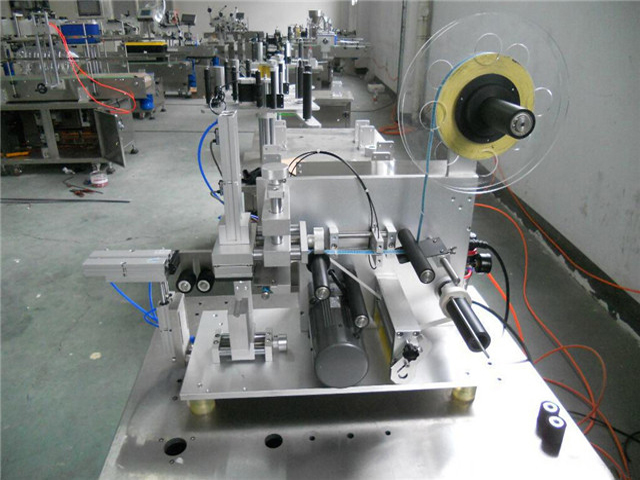

آلة وسم الأعلام نصف أوتوماتيكية لأنابيب الأسلاك الكهربائية والكابلات

• الموديل: VK-T807
• دقة الملصق: ±1 مم (باستثناء انحراف ملصق المنتج)
• سرعة وضع العلامات: 20~40 قطعة/الدقيقة (حسب حجم المنتج)
• حجم المنتج المطبق: 20≤الطول≤300 مم، 20≤العرض≤200 مم
• حجم الملصق المطبق: 20≤الطول≤150 مم، 20≤العرض≤150 مم
• حجم الماكينة: 700×400×700 مم
• الطاقة: 220 فولت، 50/60 هرتز
• الوزن: 55كجم

مشاهدة الفيديو

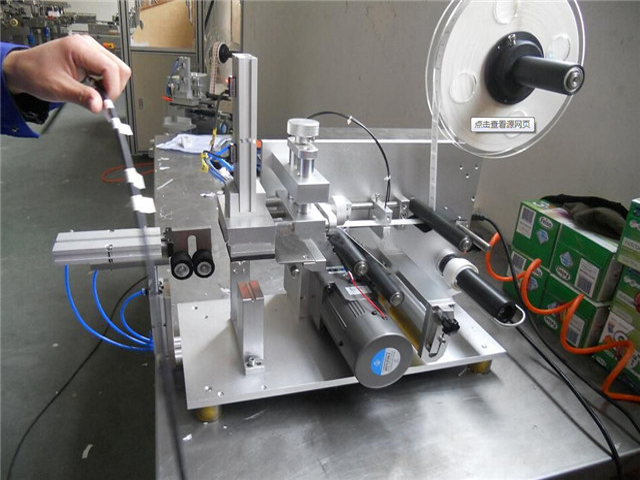

آلة وسم الأسلاك ذات السطح الدائري اليدوية تحقق وسمًا شبه تلقائي للملصق اللاصق أو الفيلم اللاصق على أنبوب الماء السلكي أو مفك البراغي وما إلى ذلك.

كيف تعمل آلة وسم الأسلاك:

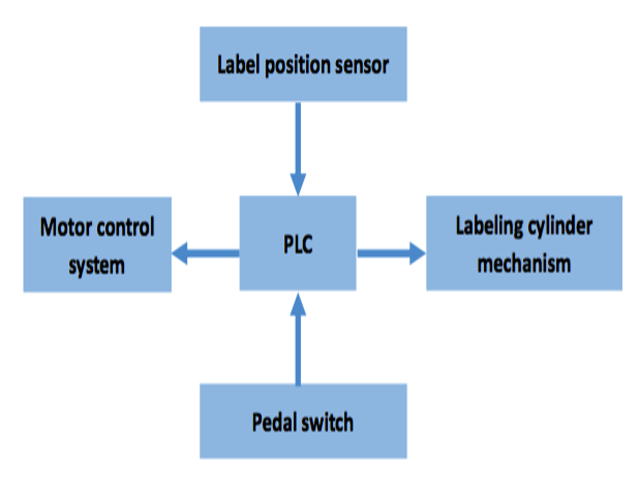

تعتمد آلة الوسم على PLC باعتباره النواة، حيث تستقبل الإشارات وتتحكم في عمل جميع الأنظمة. عند تحريك مفتاح الدواسة، سيتم إرسال الإشارة إلى PLC ومعالجتها وفقًا لمجموعة من البرامج.

ثم أكمل عملية نزع الملصق وتغذية الملصق من خلال البدء في نظام التحكم في المحرك المتدرج. في الوقت نفسه، سوف ينتبه مستشعر موضع الملصق (المعروف أيضًا باسم العين الكهربائية) دائمًا إلى المسافة التي يمر بها الملصق.

عندما تمر العلامة، يرسل المستشعر الإشارة إلى PLC على الفور. ثم يرسل PLC، وفقًا لمجموعة من البرامج، الإشارة إلى نظام التحكم في المحرك المتدرج للتوقف والبدء في نظام الوسم لإكمال عملية الوسم.

مبدأ العمل

نظام النقل: يوفر المحرك المتدرج الطاقة اللازمة لتجريد الملصقات من خلال الحزام المتزامن الذي يحرك آلية الجر وآلية استقبال المواد، وذلك لتحقيق تجريد الملصقات وإعادة تدوير ورقة الدعم الزجاجية.

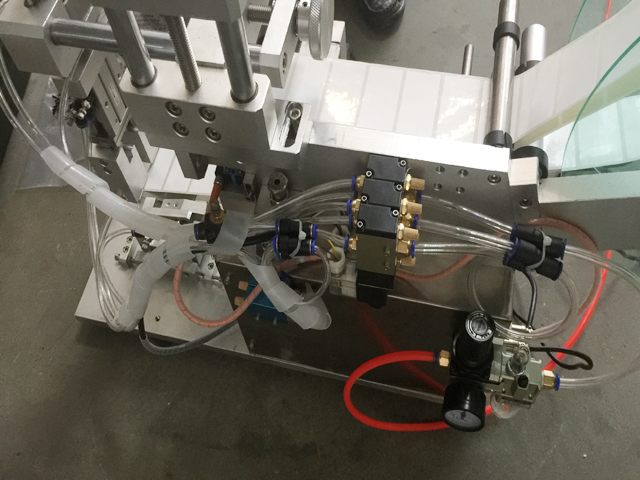

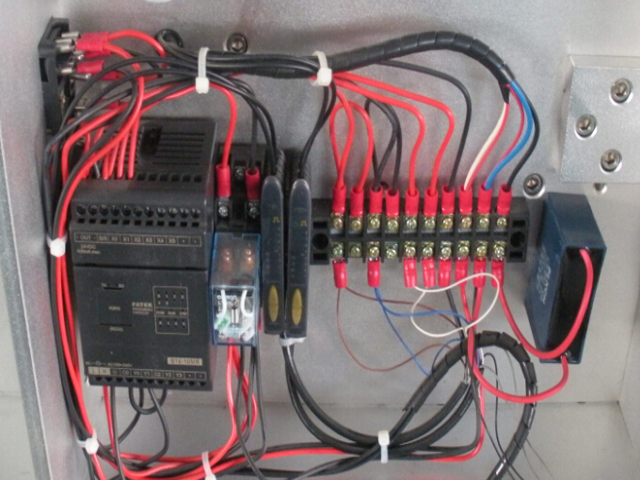

نظام التحكم: يتم التحكم في هذه الآلة باستخدام الكهرباء والغاز. يتم نقل الإشارة من العين الكهربائية (مستشعر SICK) ومفتاح الدواسة إلى PLC للمعالجة، من أجل تحقيق جميع عمليات نزع الملصقات ووضع العلامات والعد.

تطبيقات آلة وسم الأسلاك:

المنتج المطبق: المنتجات الطويلة المستديرة التي يجب وضع ملصق ورقي أو ملصق فيلمي على السطح؛

الصناعات المطبقة: يستخدم على نطاق واسع في الصناعات الكهربائية والطبية والبلاستيكية وغيرها.

الخصائص التقنية لآلة وسم الأسلاك:

• الهيكل الصغير يأخذ مساحة أقل وسهل النقل والتحميل.
• دقة وضع العلامات والاستقرار جيدة؛ أنيق، بدون تجعد، بدون فقاعات.
• من السهل استخدامه وتعديله، حيث يمكن للعمال الجدد استخدامه وتعديله بسهولة بعد تدريب بسيط.
• تشغيل مستقر.

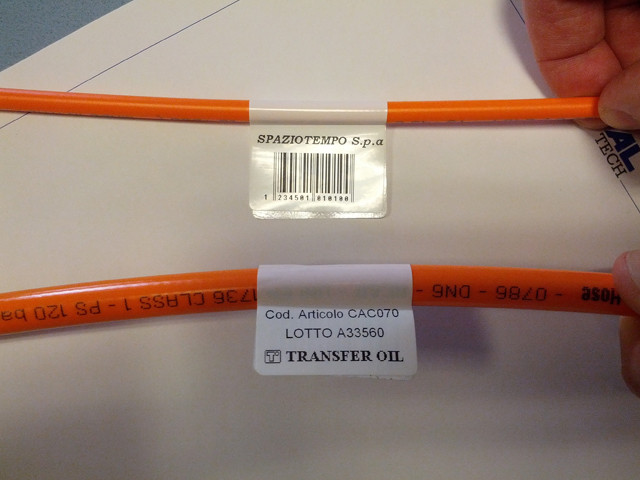

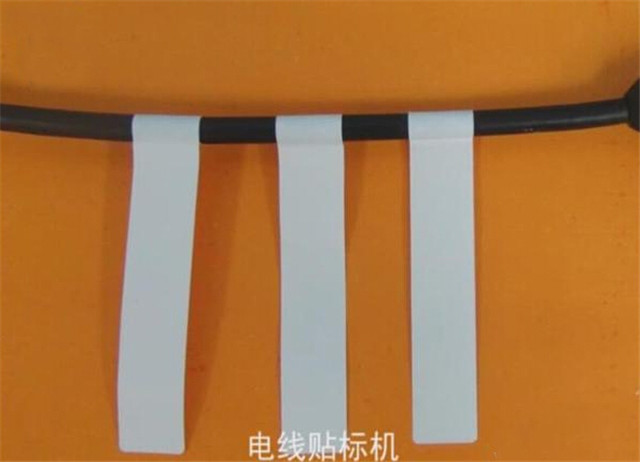

عينات الوسم
