ماكينة وضع الملصقات العلوية الأوتوماتيكية لأغطية البطاقات مع وحدة التغذية

• الموديل: VK-FPL
• وضع القيادة: محرك سيرفو
• السرعة (قطعة/دقيقة): 30-50 (تعتمد على المنتج وحجم الملصق)
• اتجاه التشغيل: اليسار أو اليمين
• سرعة الناقل (م/دقيقة): ≤40
• دقة التسمية: ±1.5 مم
• القطر الداخلي للفة الملصقة: 76 مم
• القطر الخارجي للفة الملصق: 350 مم (الحد الأقصى)
• حجم الملصق المناسب الارتفاع: ≤200 مم
• حجم منتجات الملصق المناسب: يمكن تخصيصه حسب منتج العميل
• استهلاك الهواء للطابعة: 5 كجم/سم²
• مصدر الهواء: 0.6 ميجا باسكال
• الجهد الكهربي (يمكن تخصيصه): 110 فولت/220 فولت/380 فولت
• الطاقة (كيلوواط): 1.5 كيلوواط
• الحجم: 2900*720*850 مم
• الوزن: 280كجم

تُستخدم أنظمة وضع العلامات لوضع ملصقات مطبوعة مسبقًا على المنتجات والعبوات الفردية والكرتون والصناديق وحمولات المنصات لتحديد هذه العناصر الفريدة. كما تُستخدم غالبًا لوضع الملصقات على المنتجات من أجل الترويج لصورة العلامة التجارية للشركة المصنعة. يمكن أن يختلف محتوى هذه الملصقات من رمز شريطي بسيط باللونين الأبيض والأسود أو رمز أحادي أو ثنائي الأبعاد يستخدم للتعريف إلى ملصق منتج معقد متعدد الألوان يحمل هوية علامة تجارية لافتة للنظر.

آلة وضع العلامات المسطحة الأوتوماتيكية هي الجيل الجديد من معدات التعبئة والتغليف. تم تصميمها خصيصًا بناءً على تكنولوجيا آلة وضع العلامات الأوتوماتيكية والمتطلبات الفنية. يمكنها جعل الملصقات اللاصقة تلتصق بسطح الزجاجة بسلاسة ومرتبة. عملية وضع العلامات مستقرة وموثوقة، ويمكن أن يصل وضع العلامات إلى المتطلبات المثالية.

تنتمي آلة وضع العلامات المسطحة الأوتوماتيكية إلى منتجات التكامل الكهروميكانيكية ذات البنية المعقولة. تُستخدم في لف الملصق اللاصق على السطح المسطح تلقائيًا، وعندما يكون هناك نقص في المنتجات، سيتوقف نظام التحكم عن عرض الملصقات، مما يمكن أن يتجنب هدر ورق الملصقات بشكل فعال، ويمكن تعديله بدون خطوات وفقًا لحجم المنتجات وخصائص الملصق.

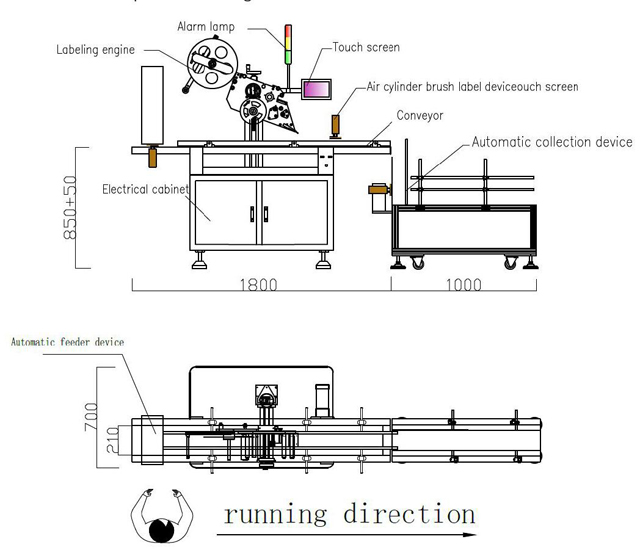

وضع العلامات على المعدات وتركيب المنتجات الموجودة على السطح العلوي

• خزانة كهربائية
• جهاز التغذية التلقائي
• ناقل
• اسطوانة الهواء
• جهاز تسمية الفرشاة
• محرك الوسم
• جهاز جمع أوتوماتيكي
• نظام التشغيل ونظام التحكم؛

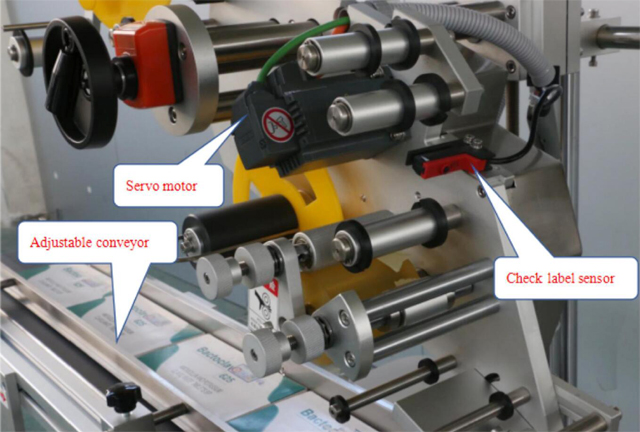

خصائص وظيفة المعدات

نظام التحكم: نظام التحكم PLC من SIEMENS، مع تشغيل مستقر للغاية ومعدل فشل منخفض للغاية؛

نظام التشغيل: شاشة تعمل باللمس من SIEMENS، مع اللغتين الصينية والإنجليزية، غنية بوظيفة المساعدة ووظيفة عرض الأخطاء، وسهولة التشغيل؛

نظام الفحص: مستشعر ملصق الفحص الألماني LEUZE، وضع ملصق الفحص التلقائي، مستقر ومريح ولا يحتاج إلى متطلبات أعلى بكثير لمهارة العامل؛

نظام تسمية الإرسال: نظام التحكم في محرك سيرفو Panisonic، مستقر مع سرعة عالية؛

وظيفة الإنذار: في حالة انسكاب الملصق أو كسر الملصق أو حدوث عطل آخر أثناء عمل الماكينة، سيتم تشغيل الإنذار والتوقف عن العمل.

مادة الماكينة: تستخدم الماكينة وقطع الغيار مادة الفولاذ المقاوم للصدأ S304 وسبائك الألومنيوم المؤكسد، مع مقاومة عالية للتآكل ولا تصدأ أبدًا؛

تستخدم جميع دوائر الجهد المنخفض العلامة التجارية France Schneider.

عملية العمل

يقوم العمال بوضع المنتجات على جهاز التغذية الأوتوماتيكي، ويتم تغذية المنتجات من خلال أسطوانة التغذية المكونة من 4 قطع، ويتم التأكد من فصل المنتجات السفلية، ثم يتم تسليمها إلى محرك وضع العلامات؛

عند فحص المستشعر للمنتج، يتم إرسال إشارة إلى PLC، حيث يتعامل PLC مع المعلومات أولاً، ثم يتم إخراج الإشارة إلى برنامج تشغيل محرك المؤازرة، الذي يتم تشغيله بواسطة محرك الأقراص وإرسال الملصق.

يقوم جهاز وضع العلامة بالفرشاة بوضع العلامة على السطح العلوي للمنتج، مما يؤدي إلى تشطيب العلامة.

سيتم تسليم المنتجات التي تحمل العلامات إلى جهاز التجميع التلقائي، ثم يقوم العمال بإخراج جميع المنتجات من جهاز التجميع التلقائي، واستكمال العمل في التجميع.

المعايير الفنية

• الموديل: VK-FPL
• وضع القيادة: محرك سيرفو
• السرعة (قطعة/دقيقة): 30-50 (تعتمد على المنتج وحجم الملصق)
• اتجاه التشغيل: اليسار أو اليمين
• سرعة الناقل (م/دقيقة): ≤40
• دقة التسمية: ±1.5 مم
• القطر الداخلي للفة الملصقة: 76 مم
• القطر الخارجي للفة الملصق: 350 مم (الحد الأقصى)
• حجم الملصق المناسب الارتفاع: ≤200 مم
• حجم منتجات الملصق المناسب: يمكن تخصيصه حسب منتج العميل
• استهلاك الهواء للطابعة: 5 كجم/سم²
• مصدر الهواء: 0.6 ميجا باسكال
• الجهد الكهربي (يمكن تخصيصه): 110 فولت/220 فولت/380 فولت
• الطاقة (كيلوواط): 1.5 كيلوواط
• الحجم: 2900*720*850 مم
• الوزن: 280كجم

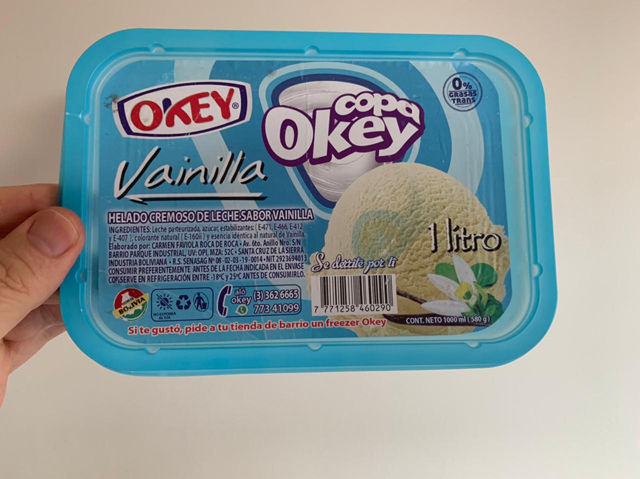

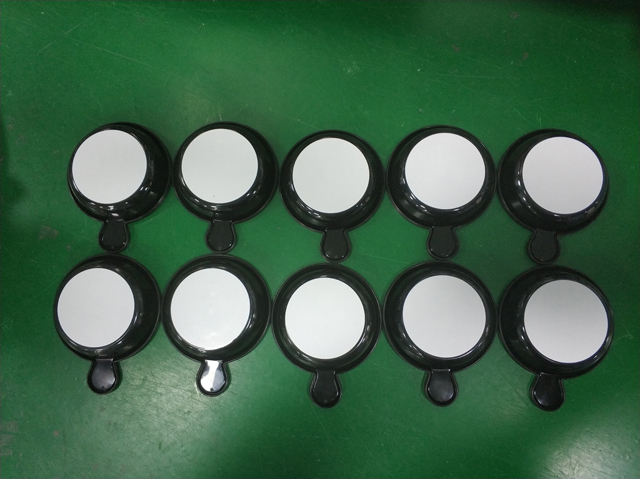

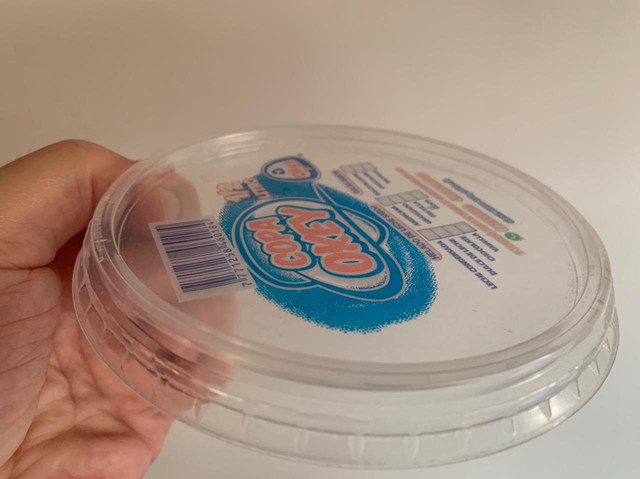

عينات الوسم

ما هو نظام الوسم

تتوفر أنظمة وضع العلامات في مجموعة متنوعة من التصميمات والتكوينات، كل منها مناسب لتطبيق العلامات التي تلبي احتياجًا معينًا. يتم إعداد أجهزة وضع العلامات شبه الأوتوماتيكية لتوريد العلامات يدويًا لتطبيقها على المنتجات الفردية. يتم دمج آلات وضع العلامات الأوتوماتيكية بالكامل في عملية الإنتاج، وتطبيق العلامات على المنتجات المارة بسرعات خط الإنتاج.

تتضمن حلول وضع العلامات هذه طابعات طباعة الملصقات وتطبيقها والتي تنتج ملصقات بشكل فردي ثم يتم تطبيقها على العبوات أو أحمال الشحن، وآلات وضع العلامات على العبوات التي تسجل محتويات العبوة. بالإضافة إلى تحديد المنتجات، يمكن لحلول وضع العلامات هذه، لتلبية متطلبات الموزعين وتجار التجزئة، وضع ملصقات تسجل مكونات المنتج ودرجة الحرارة التي تم تخزين المنتجات بها وصورة العلامة التجارية لمالك العلامة التجارية وعنوان الشحن وما إلى ذلك. كما يمكنها طباعة نوع الحجم الذي يطلبه العميل، فضلاً عن ضمان وجود أحرف ورموز شريطية واضحة وقابلة للقراءة.

على خط الإنتاج، يتم دمج حلول وضع العلامات مع أنظمة خطوط الإنتاج الأخرى وتتلقى تلقائيًا المنتجات أو العبوات المراد وضع العلامات عليها. تقوم آلات وضع العلامات اليدوية المحمولة بوضع علامة جديدة عند الطلب، ثم يتم وضعها على العبوة أو المنتج المراد تحديده.

تشكل بعض حلول الوسم وآلات الوسم التي تنشطها عنصرًا بالغ الأهمية في الحاجة إلى تزويد المنتجات والعبوات والمنصات بمعرفات فريدة و/أو معلومات شحن. وتعتبر هذه الملصقات بالغة الأهمية لنقل المنتجات بنجاح عبر قنوات التوزيع. على سبيل المثال، قد يتم رفض حمولات المنصات من المنتجات التي تصل إلى أرصفة تجار التجزئة دون وسم كامل ودقيق وإعادتها على نفقة الشركات المصنعة.

وعلى نحو مماثل، يجب أن تكون أنظمة الوسم وآلات الوسم التي تضع ملصقات العلامات التجارية على المنتجات والعبوات الفردية قادرة على وضع هذه الملصقات بدقة شديدة، لأن الملصق المجعد أو غير المركزي يميل إلى الانعكاس سلبًا على صورة العلامة التجارية للمنتج. وفي بعض الحالات، تتضمن أنظمة الوسم هذه أيضًا أنظمة فحص الرؤية التي تؤكد الموضع الصحيح وحالة الملصقات المطبقة.

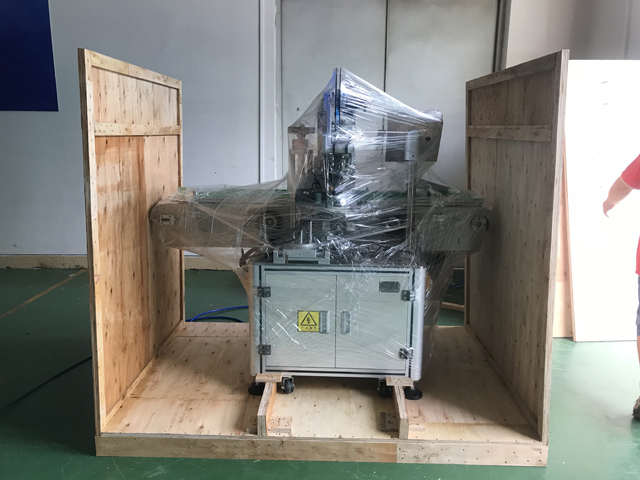

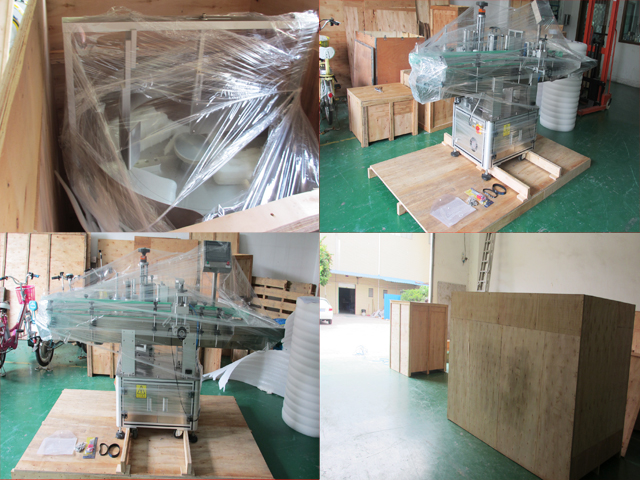

شحن
