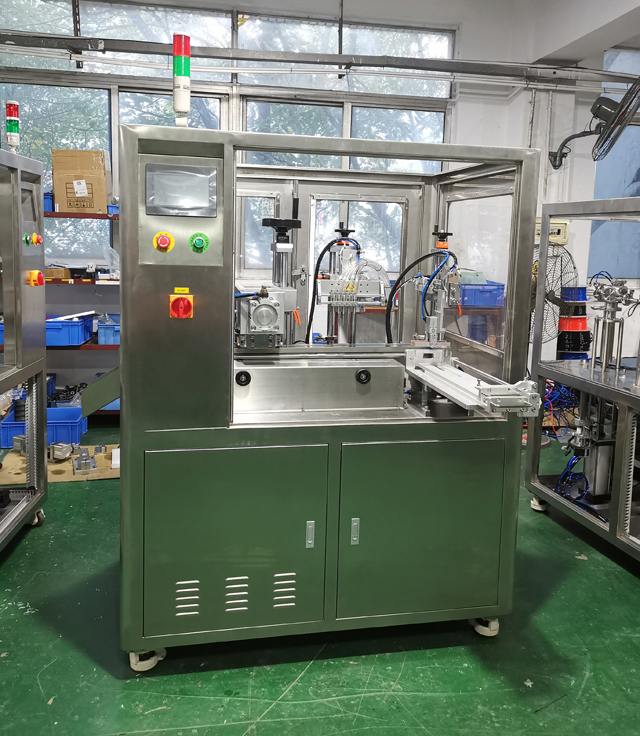

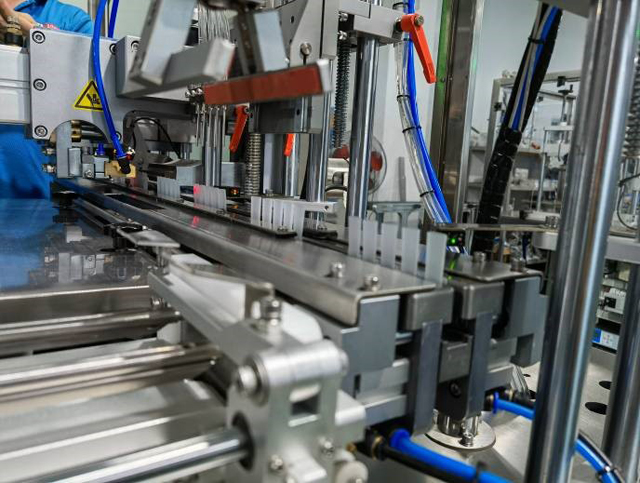

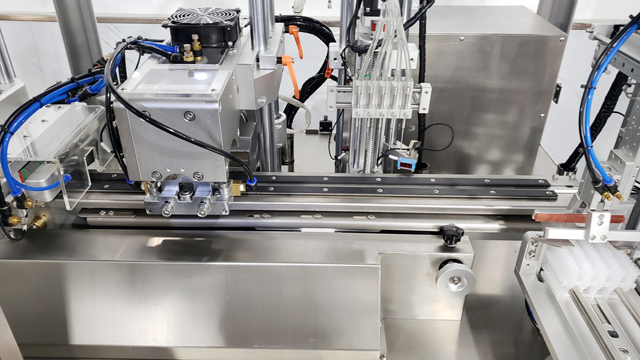

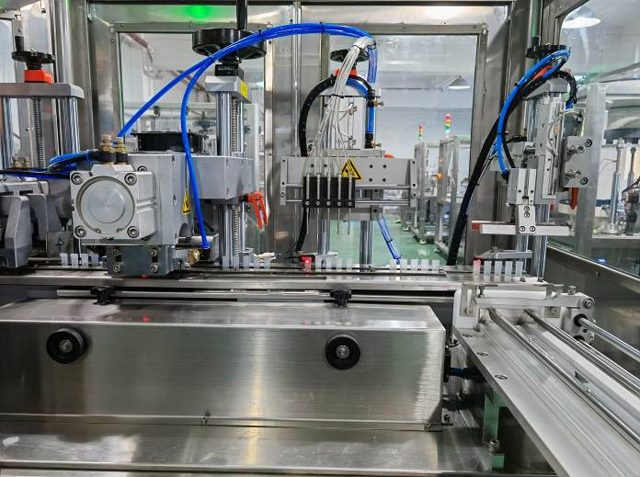

آلة تعبئة أنابيب الشريط الأوتوماتيكية بمضخة السيراميك وختم الموجات فوق الصوتية

• الموديل: VK-TFS-005U
• مصدر الطاقة: تيار متردد 220 فولت 50/60 هرتز، مرحلة واحدة
• استهلاك الطاقة: 2.6 كيلو وات
• ضغط الهواء العامل: 0.6 ميجا باسكال

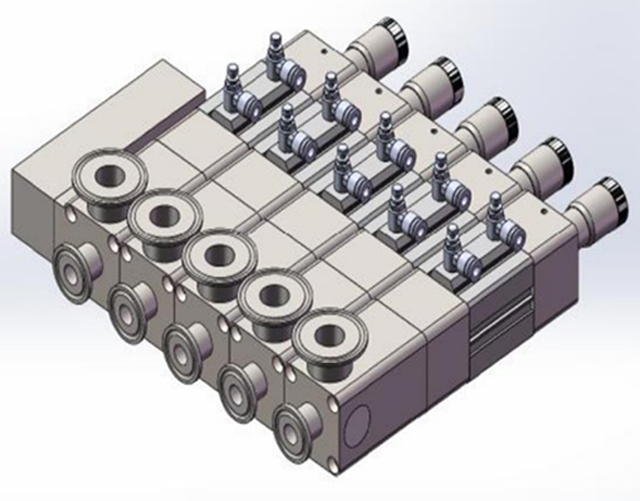

• مضخة التعبئة: 5 مجموعات من المضخات الخزفية
• المواد المناسبة: منتجات مثل الجوهر أو الماء
• مادة الأنبوب المناسبة: PE (يجب استلام عينات أنبوب الشريط أولاً للاختبار الآلي)
• نطاق التعبئة: 0.3-10 مل دقة التعبئة: ±0.5%
• الحد الأقصى لطول الختم: 140 مم الحد الأقصى للارتفاع: 120 مم
• القدرة: 15-20 شريط أنبوبي/دقيقة

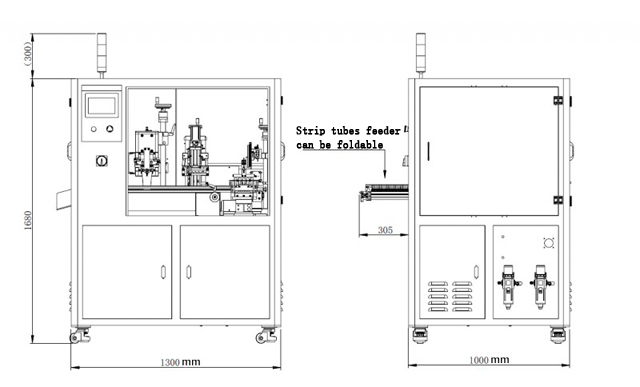

• الأبعاد: 1300*1300*1950 مم
• حجم التعبئة: 1450*1350*1890 مم
• الوزن الإجمالي: 514 كجم
• رمز النظام المنسق: 84223090

مشاهدة الفيديو

تُستخدم آلات ختم الأنابيب البلاستيكية في خط الإنتاج لختم الأنابيب البلاستيكية التي تحتوي على منتجات سائلة أو هلامية مختلفة، بما في ذلك مكونات الأغذية ومستحضرات التجميل والغراء والكريمات الصيدلانية والأدوية.

يتم غلق الأنابيب البلاستيكية بعدة طرق اعتمادًا على نوع مادة الأنبوب والمنتج الموجود داخل الأنبوب. تشمل طرق الغلق الغلق بالهواء الساخن والغلق بالموجات فوق الصوتية والغلق بالنبضات وخيارات الغلق بالفك الساخن.

على سبيل المثال، تُصنع الأنابيب المركبة من مزيج من مواد رقيقة من الألومنيوم والبلاستيك توضع معًا لتكوين أنبوب قوي ومرن. تُستخدم هذه الأنواع من الأنابيب عادةً في أنابيب معجون الأسنان، وهي ربما أكثر أنواع الأنابيب شيوعًا والتي يشتريها المستهلكون يوميًا من المتاجر ومحلات السوبر ماركت.

المعلمات الأساسية

• الموديل: VK-TFS-005U
• مصدر الطاقة: تيار متردد 220 فولت 50/60 هرتز، مرحلة واحدة
• القوة: 2.6 كيلو وات
• ضغط الهواء العامل: 0.6 ميجا باسكال
• مضخة التعبئة: 5 مجموعات من المضخات الخزفية
• المواد المناسبة: منتجات مثل الجوهر أو الماء
• مادة الأنبوب المناسبة: PE (يجب استلام عينات أنبوب الشريط أولاً للاختبار الآلي)
• نطاق التعبئة: 0.3-10 مل
• دقة التعبئة: ±0.5%
• الحد الأقصى لطول الختم: 140 مم
• الارتفاع الأقصى: 120 ملم
• القدرة: 15-20 شريط أنبوبي/دقيقة
• الأبعاد: 1300*1300*1950 مم
• حجم التعبئة: 1450*1350*1890 مم
• الوزن الإجمالي: 514 كجم
• رمز النظام المنسق: 84223090
• جسم الماكينة: 304# الفولاذ المقاوم للصدأ

عملية ملء وختم الأنابيب

يتم نقل الأنابيب الفارغة إلى آلة تعبئة الأنابيب مفتوحة النهاية ويتم الاحتفاظ بها في قمع للتغذية الآلية في آلة التعبئة. في بعض الحالات، يمكن إضافة الأنابيب المفتوحة النهاية إلى آلات التعبئة يدويًا لتشغيلات أصغر وإنتاج عينات اختبار. تستخدم بعض خطوط الإنتاج آلات روبوتية عالية السرعة لتحميل الأنابيب في أقراص آلة التعبئة.

بمجرد وضع الأنبوب في وضع مستقيم مع نهايته المفتوحة لأعلى داخل قرص، يتم خفض فوهة إلى النهاية المفتوحة للأنبوب لنفخ الهواء المؤين في الأنبوب لإزالة الحطام، والذي يتم إزالته بعد ذلك عن طريق الفراغ.

بعد ذلك يصبح الأنبوب جاهزًا للتعبئة ويتم إنزال فوهة في الطرف المفتوح للأنبوب لتوزيع المنتج بشكل نظيف، مع الحفاظ على مستوى المنتج تقريبًا في الأنبوب لتجنب ملامسة المنتج والحفاظ على منطقة إغلاق الأنبوب نظيفة وخالية من أي بقع من المنتج.

بمجرد ملء الأنبوب بالكمية الصحيحة من المنتج، سيتم نقله إلى آلة ختم الأنابيب البلاستيكية حيث يتم نفخ الهواء الساخن بعناية حول الطرف المفتوح للأنبوب لتليين البلاستيك.

بعد ذلك، سيتم إغلاق الأنبوب حيث ستثبت فكي الإغلاق الجدران البلاستيكية الدافئة للأنبوب معًا. ولأن نهاية الأنبوب تم تسخينها بالهواء الساخن، فإن الجدارين سوف يلتحمان معًا مما يحافظ على الجانبين معًا ويغلق الأنبوب.

يمكن في كثير من الأحيان تزويد فكوك الختم الساخن بطوابع أحرف قابلة للتغيير لطباعة رمز الدفعة أو تاريخ الإنشاء أو تاريخ الاستخدام/انتهاء الصلاحية في الختم البلاستيكي المجعد.

بعد ذلك، سيتم قص الأنبوب حيث سيتم قطع أي فائض من البلاستيك بعيدًا عن الختم لترك مظهر جمالي أنيق وتشطيب للأنبوب. بعد ذلك، يمكن فحص الأنابيب النهائية قبل تعبئتها في أي عبوات أخرى، مثل الصناديق أو العبوات ذات العلامة التجارية.

الأجزاء الرئيسية:

لوحة اللمس: WEINVIEW، الصين، تايوان

مفتاح ضوئي كهربائي: أومرون، اليابان

آلة PLC: ميتسوبيشي اليابان

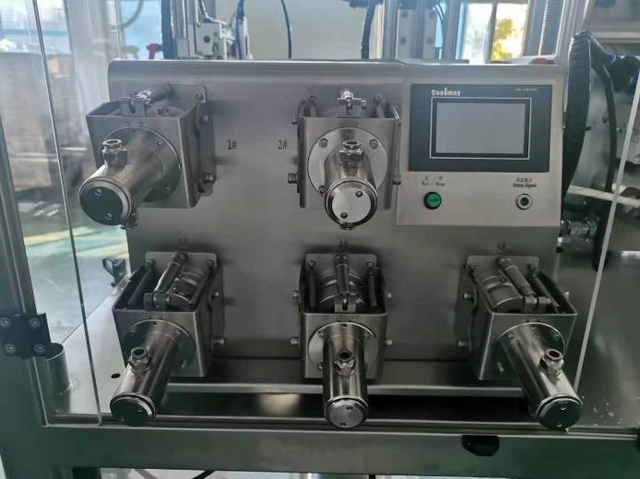

مضخات سيراميك شاشة تعمل باللمس وPLC: Coolmay الصين

محرك سيرفو وسائق: ليتشوان، الصين

محرك متدرج وسائق: Leadshine China

صمام الأسطوانة والملف اللولبي: AirTac Taiwan

سمات

1. تم تصميم الماكينة خصيصًا لأنابيب 5 في 1، وهي مناسبة للإنتاج الضخم لأنابيب 5 في 1.
2. التغذية اليدوية للأنبوب، التعبئة التلقائية، الختم، التشذيب النهائي.

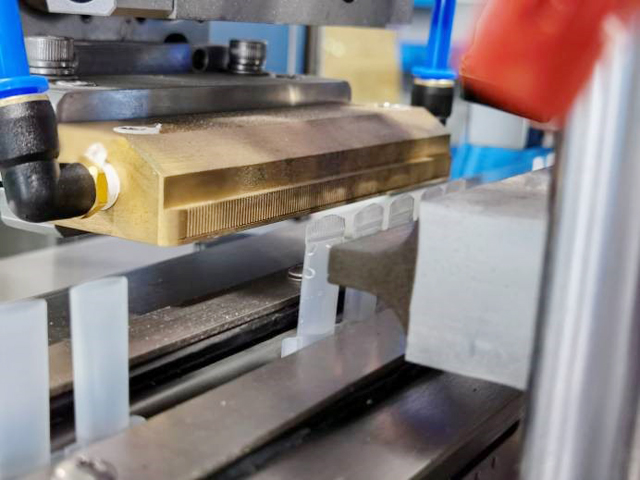

3. يعتمد على تقنية الختم بالموجات فوق الصوتية، لا حاجة لوقت التسخين، وختم أكثر استقرارًا وأنيقًا، ولا تشوه ومعدل رفض منخفض أقل من 1%.
4. صندوق التحكم الكهربائي الرقمي الأوتوماتيكي بالموجات فوق الصوتية هو عبارة عن عملية بحث وتطوير مستقلة، ولا يحتاج إلى ضبط التردد يدويًا، مع وظيفة تعويض الطاقة تلقائيًا، مما يتجنب انخفاض الطاقة بعد الاستخدام لفترة طويلة. يمكن تعديل الطاقة بحرية بناءً على مادة الأنبوب وحجمه، وهو مستقر وذو معدل خطأ منخفض، ويطيل عمره الافتراضي مقارنة بالصندوق الكهربائي العادي.
5. PLC مع نظام التحكم بشاشة تعمل باللمس، مما يوفر تجربة تشغيل ودية.
6. مصنوع من الفولاذ المقاوم للصدأ 304، ومقاوم للأحماض والقلويات ومقاوم للتآكل.
7. مجهزة بشكل قياسي بنظام تعبئة مضخة تمعجية، تعبئة عالية الدقة، ومناسبة لملء السوائل.
8. لا يوجد أنبوب، لا تعبئة، لا أنبوب، لا وظيفة ختم، مما يقلل من خسائر الماكينة والقالب.
9. يمكن لنظام فهرسة الكاميرا تحديد موضع ستة محطات عمل بدقة.

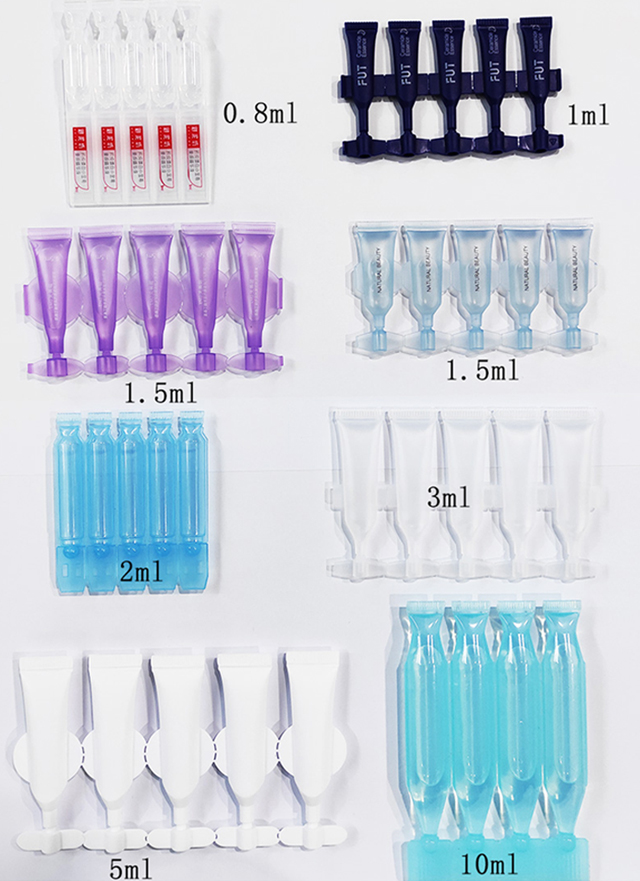

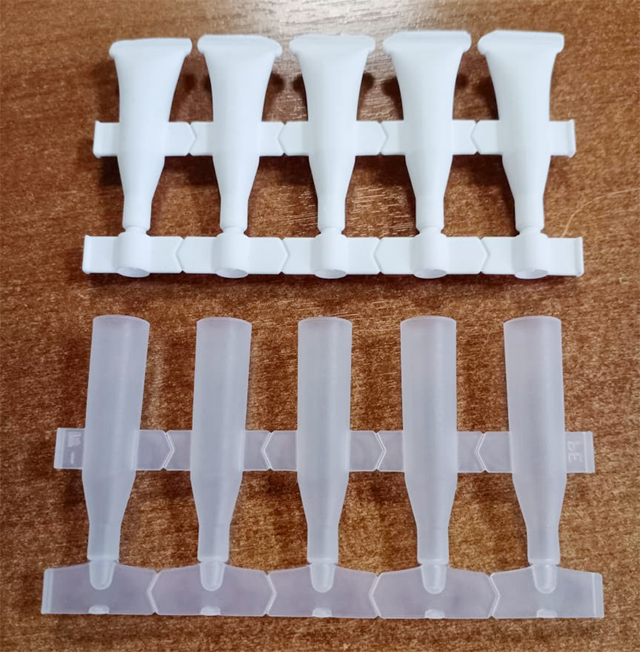

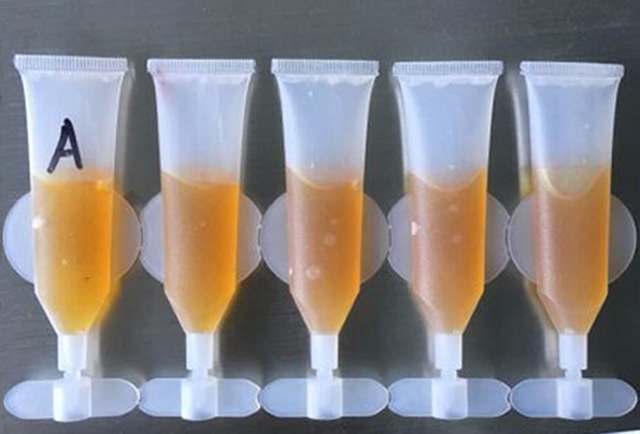

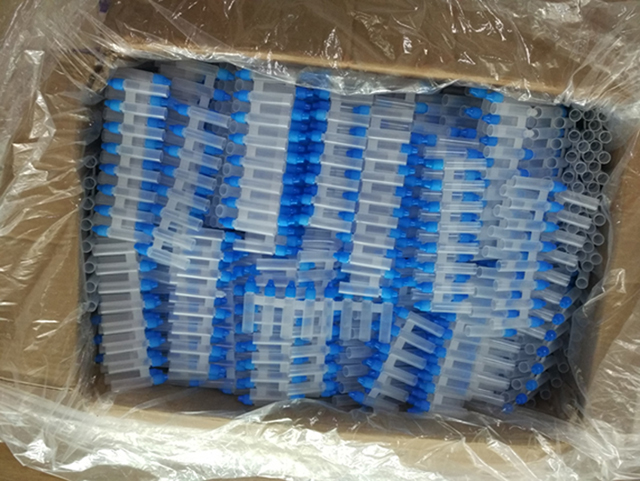

العينات

كيف تعمل عملية اللحام بالموجات فوق الصوتية (الختم)؟

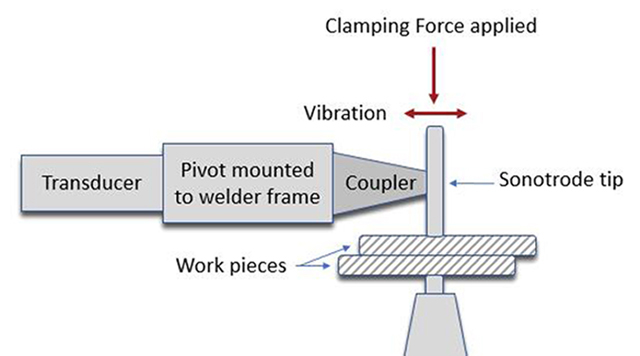

اللحام بالموجات فوق الصوتية هي عملية تستخدم لربط قطعتين بلاستيكيتين معًا لتشكيل مجموعة قوية ومكتملة. تعتمد العملية على توليد اهتزازات عالية التردد (فوق صوتية) وتطبيقها على القطعتين عبر بوق. يحدث اللحام عندما يتم امتصاص الاهتزازات في الواجهة بين القطعتين، مما يؤدي إلى توليد الاحتكاك والتسبب في ذوبان البلاستيك. يتم توليد الاهتزازات فوق الصوتية بواسطة سلسلة من المكونات، بما في ذلك مصدر الطاقة والمحول والمعزز والبوق، والتي تنقل الاهتزاز الميكانيكي في النهاية إلى القطعتين.

إن دور مصدر الطاقة هو تحويل جهد الخط الوارد (عند 50 أو 60 هرتز) إلى تردد جديد. ثم يتم إرسال هذه الطاقة الكهربائية إلى المحول، والذي كما يوحي اسمه، يحول الطاقة الكهربائية إلى اهتزازات ميكانيكية. يتكون المحول من أقراص سيراميك كهرضغطية، تتمدد وتتقلص بمعدل الطاقة الكهربائية الموردة. يشار إلى حجم الاهتزازات بالسعة، وهو مصطلح يصبح مهمًا جدًا عند تحديد نظام الموجات فوق الصوتية لتطبيق معين. ثم تنتقل الاهتزازات عبر المعزز، والذي يزيد عادةً من السعة بمضاعف محدد مسبقًا، يُعرف أيضًا باسم المكسب. أخيرًا، يتم نقل سعة خرج المعزز عبر البوق، حيث يمكن توصيلها بعد ذلك إلى الأجزاء البلاستيكية. يشار عادةً إلى مجموعة المحول والمعزز والبوق باسم مكدس الموجات فوق الصوتية.

ولتوصيل الاهتزازات إلى الأجزاء، توضع المكدسة في محرك، وهو نظام ميكانيكي يطبق العنصر الحاسم التالي في اللحام بالموجات فوق الصوتية: القوة. وقد يتكون المحرك من أسطوانة هوائية أو وسيلة أخرى للتشغيل لدفع المكدس إلى الجزء. وغالبًا ما تحتوي المحركات على أجهزة استشعار وأجهزة أخرى، مثل أجهزة الترميز الخطية أو خلايا الحمل، لتوفير ردود الفعل أثناء اللحام. يدفع المحرك القرن إلى الجزء ويطبق القوة حتى يتم تلبية قوة الزناد؛ وفي هذه المرحلة، يتم تطبيق الموجات فوق الصوتية. ثم يتم توصيل الاهتزازات إلى الأجزاء، حيث تصبح مركزة على خرزة مثلثة من المادة - تُعرف باسم "مدير الطاقة" - والتي يمكن اعتبارها مادة ذائبة تضحية في مفصل اللحام. وبمجرد ذوبان المادة، تنتهي الاهتزازات فوق الصوتية ويستمر المحرك في الضغط حتى يتصلب البلاستيك ويتشكل رابط قوي. وعادة ما تكتمل عملية اللحام بالكامل، من البداية إلى النهاية، في ثانية إلى ثانيتين.

كما ذكرنا، فإن أحد أهم عناصر اللحام بالموجات فوق الصوتية هو سعة الاهتزازات التي توفرها المكدسات. والسبب في ذلك هو أن بعض المواد البلاستيكية تتطلب سعة أكبر من غيرها للحام. تميل البوليمرات غير المتبلورة (ABS، البولي كربونات، البوليسترين) إلى طلب سعة منخفضة، في حين تتطلب المواد شبه البلورية (النايلون، البولي بروبيلين) سعة أكبر بكثير للحام.

يمكن للمهندس المتمرس في التطبيقات دائمًا العمل على تحديد التردد المناسب واختيار الأدوات لتجميع معين ونوع مادة.

اللحام بالموجات فوق الصوتية هو طريقة تجميع مقبولة على نطاق واسع في صناعة البلاستيك لمجموعة متنوعة من تطبيقات تجميع المكونات في جميع الأسواق الرئيسية: الطبية، والبلاستيكية، والسيارات، والأجهزة، والأقمشة غير المنسوجة، والتغليف والمزيد. تشمل مزايا اللحام بالموجات فوق الصوتية وقت الدورة القصير، والروابط عالية القوة والتخلص من المواد الاستهلاكية (أي المواد اللاصقة). عند التفكير فيما إذا كان اللحام بالموجات فوق الصوتية مناسبًا لتطبيق ما، فمن الأفضل استشارة مهندس تطبيقات متمرس لتحديد طريقة التجميع المناسبة.
