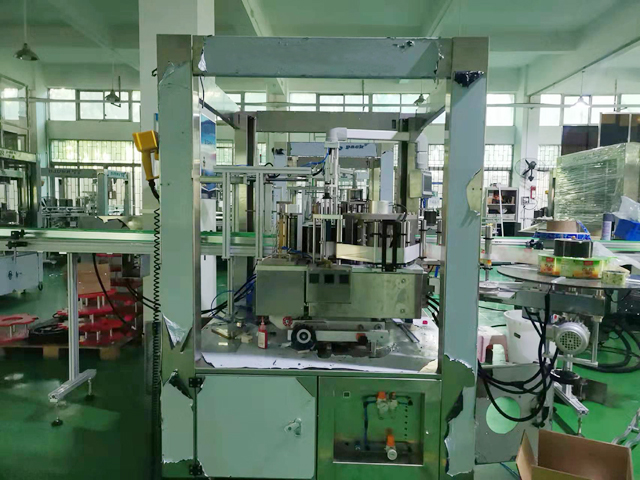

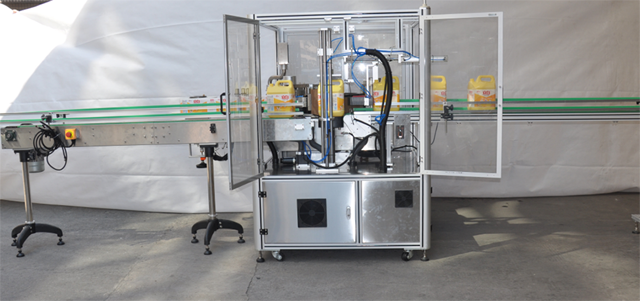

معدات وضع العلامات بالغراء الساخن المنصهر ذات المحطة الواحدة الأوتوماتيكية

• الموديل: VK-HMGL-S
• الطاقة: ثلاثية الطور 380 فولت 50 هرتز 3000 واط
• الطول: 3650 مم
• عرض المعدات: 1450 مم
• سرعة خط الناقل: 20 متر/دقيقة (يمكن تعديل سرعة خط الناقل وفقًا لظروف الإنتاج الفعلية)
• طريقة ضبط السرعة: ضبط السرعة المقطعية
• أقصى سرعة لتوزيع الملصقات: 60 م/دقيقة أقصى سرعة لوضع الملصقات: 20 قطعة/دقيقة
• دقة التسمية: ±1 مم (يتطلب خطأ في حجم زجاجة العميل في حدود ±0.3 مم)

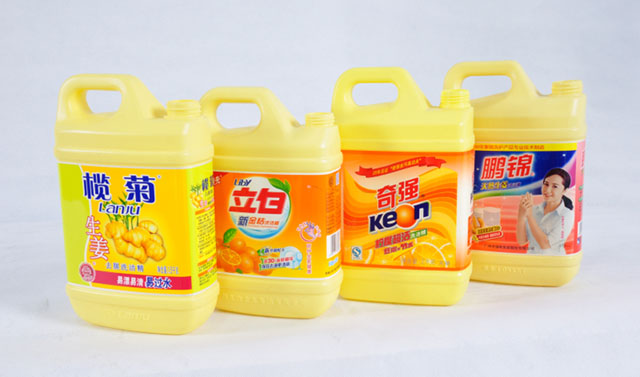

• حجم المنتج: زجاجة مربعة
• الحد الأقصى لعرض الملصق: 160 مم
• الحد الأقصى لطول الملصق: 600 مم
• الحد الأقصى لقطر الملصق: 600 مم قطر قلب الورق: 152 مم
• وزن الماكينة بالكامل: حوالي 1200 كجم

مشاهدة الفيديو

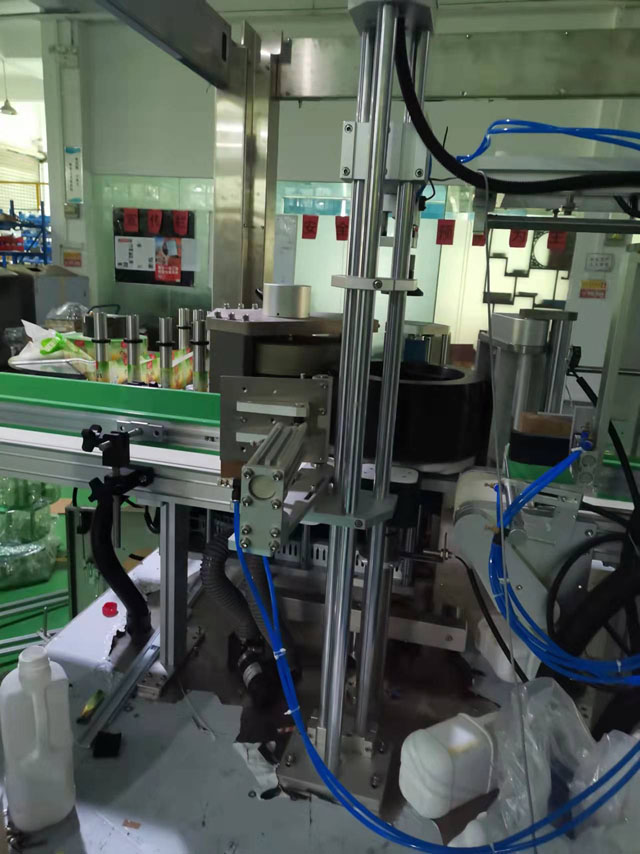

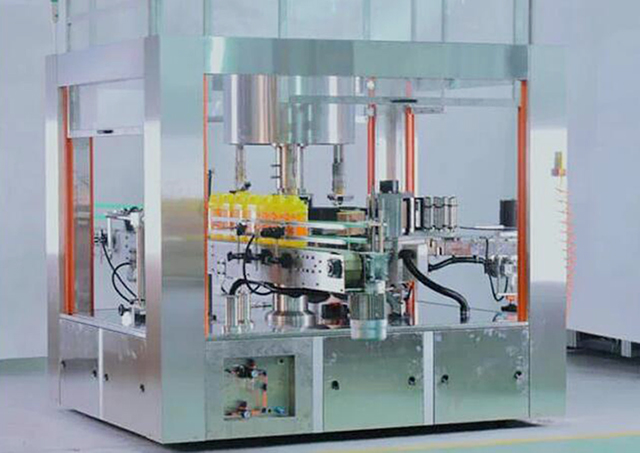

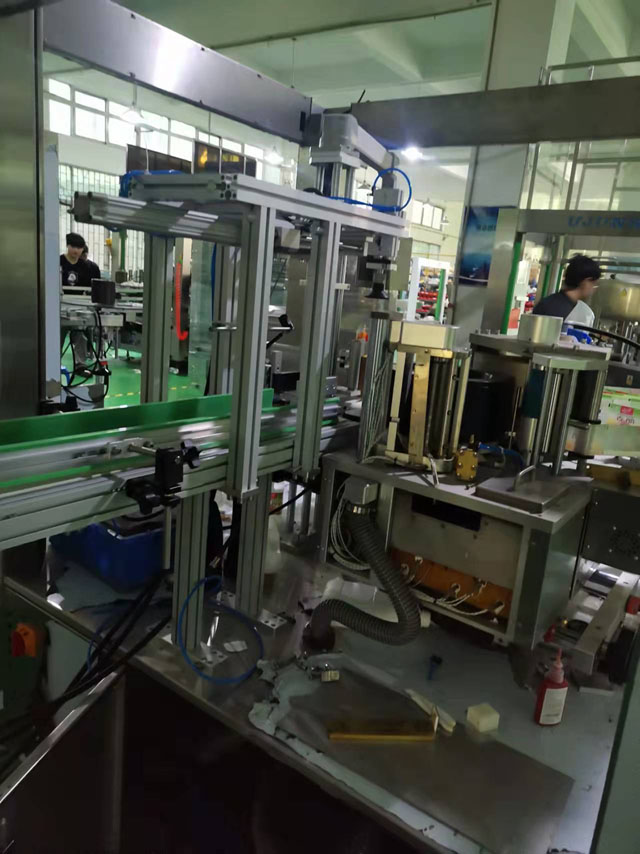

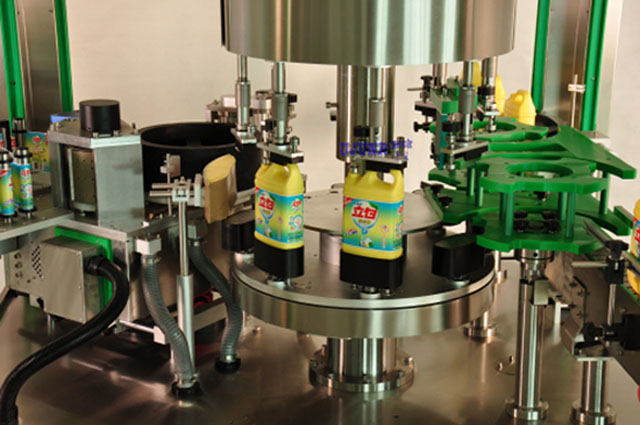

هذه آلة وسم جديدة من مادة لاصقة منصهرة ساخنة مستمرة من نوع OPP. يمكنها ضبط انتقال الحاوية إلى الداخل والخارج تلقائيًا؛ يتم نقل الحاويات التي يتم فصلها بواسطة مسمار فصل الزجاجة والحفاظ عليها على مسافة وفقًا لتباعد عجلة النجمة إلى طاولة الحاوية الدوارة. بعد تثبيت الحاوية بواسطة آلية ضغط الزجاجة ومقعد القالب للحاوية، تبدأ الحاوية في الدوران بسرعة معينة، ويتم وضع الزجاجة مسبقًا ميكانيكيًا أثناء دوران المنتج. يتم وضع الملصق في موضع محدد.

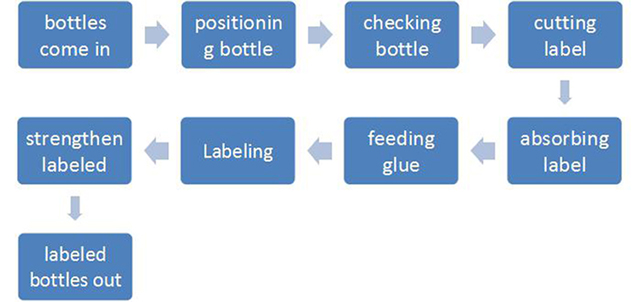

عملية تشغيل معدات آلة وضع العلامات بالغراء الساخن:

عندما تصل الحاوية إلى موضع الكشف للعين الكهربائية، يتحكم الكمبيوتر في نظام توصيل الملصق لتوصيل الملصق. عندما تكتمل عملية توصيل الملصق، تقوم القاطعة عالية السرعة بقطع الملصق. يتم ضمان دقة واستقرار عملية التوصيل بمساعدة محرك سيرفو عالي السرعة صغير الحجم من Sanyo.

يتم إرسال الملصقات المقطوعة إلى نظام اللصق الذي يطبق الغراء على كل من الحواف الأمامية والخلفية للملصق. تستهلك طريقة اللصق هذه أقل قدر من استهلاك المادة اللاصقة المنصهرة الساخنة.

عند نقل الملصق إلى موضع وضع الملصق، يمكن لصق الملصق على الحاوية بدقة وفعالية. ونظرًا لأن الحاوية في حالة دوارة أثناء عملية النقل، يمكن تثبيت الملصق على الحاوية بسلاسة وإحكام. ويمكن لشريط اللاصق في نهاية عملية تحديد الحجم أن يشكل ختمًا جيدًا لطبقة الملصق، مما يكمل عملية وضع الملصق.

الجزء الرئيسي

أ: المضيف

• نظام سيرفو سانيو
• نظام سيرفو درايف من سانيو
• شاشة FLEXEM مقاس 7 بوصات HMI
• مستشعر ملصقات الألوان عالي الدقة من Pansonic
• مستشعر الالتصاق والكشف عن المفقودات عالي الدقة من Pansonic
• مفتاح مستشعر اكتشاف المنتج من Pansonic
• مستشعر الضغط من شركة بانسونيك

ب: الجزء الميكانيكي

• آلية النقل: محرك 90 واط من تايوان Chenggang
• الحزام الناقل: حزام ناقل صناعي قائم على الفيلم
• المحرك الرئيسي: محرك تيار متردد إيطالي BOEM بقوة 1500 واط (مع مخفض BOEM الأصلي)
• آلية فصل الزجاجة: آلية فصل الزجاجة الأسطوانية بدون قضيب
• آلية التموضع: تحديد موضع المحرك المتدرج ووضع العلامات عليه
• آلية وضع العلامات: يقوم المحرك المتدرج بتحريك الزجاجة ويقوم بوضع العلامات أثناء الدوران
• آلية توصيل الملصق: نظام توصيل فيلم سيرفو Yujun (محرك سيرفو عالي السرعة)
• آلية الضغط: مجموعة الفرشاة
• آلية توجيه الزجاجة: قضيب توجيه جانبي مع تعديل إحداثي مزدوج
• نظام إمداد الغراء: نظام إمداد الغراء الساخن المتخصص من Yujun (نظام التحكم من Siemens الألماني) لضمان دقة وتوحيد تطبيق الغراء

معدات تطبيق ملصقات الذوبان الساخن - الحماية والسلامة:

• حماية السلامة: أغلق باب الحماية.
• إنذار نقص الملصق: اضبط المنبه عند نفاد الملصق لتذكير المشغل باستبدال الملصق
• إنذار نقص الزجاجات: عندما يكون هناك نقص في الزجاجات، ستتوقف المعدات وتطلق إنذارًا؛ عندما تكون هناك زجاجات، ستستأنف الإنتاج تلقائيًا، وهو مناسب للإنتاج عبر الإنترنت

وضع علامة على الإنذار المفقود

• كشف ضغط الهواء: عندما لا يلبي ضغط الهواء متطلبات الإنتاج، سيتم إيقاف تشغيل الجهاز تلقائيًا.
• اكتشاف الفراغ: عندما لا يلبي الفراغ متطلبات الإنتاج، سيتم إيقاف تشغيل الجهاز تلقائيًا.
• كشف درجة الحرارة: عندما لا تلبي درجة حرارة المادة اللاصقة الساخنة متطلبات الإنتاج، سيتم إيقاف تشغيل الجهاز تلقائيًا.

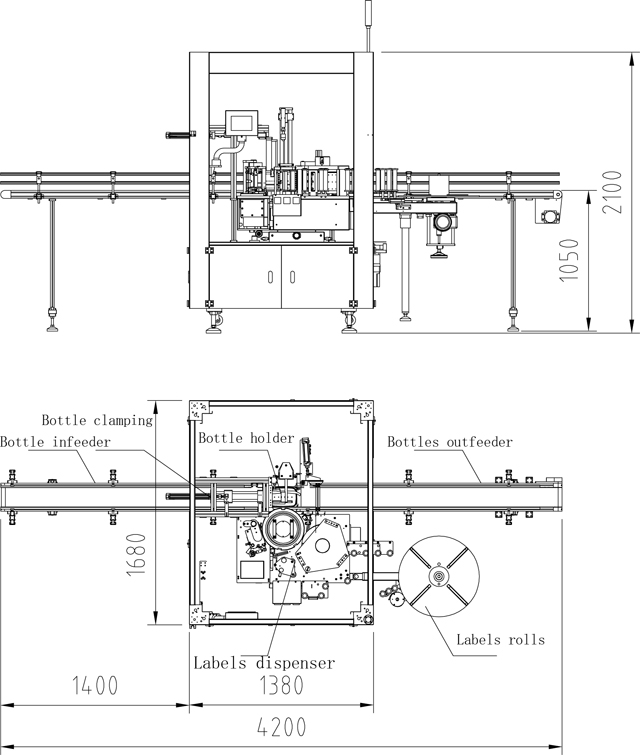

المعايير الفنية

• الموديل: VK-HMGL-S
• الطاقة: ثلاثية الطور 380 فولت 50 هرتز 3000 واط
• الطول: 3650 مم
• عرض المعدات: 1450 مم
• سرعة خط الناقل: 20 متر/دقيقة (يمكن تعديل سرعة خط الناقل وفقًا لظروف الإنتاج الفعلية)
• طريقة ضبط السرعة: ضبط السرعة المقطعية
• أقصى سرعة لتوزيع الملصقات: 60 م/دقيقة أقصى سرعة لوضع الملصقات: 20 قطعة/دقيقة
• دقة التسمية: ±1 مم (يتطلب خطأ في حجم زجاجة العميل في حدود ±0.3 مم)
• حجم المنتج: زجاجة مربعة
• الحد الأقصى لعرض الملصق: 160 مم
• الحد الأقصى لطول الملصق: 600 مم
• الحد الأقصى لقطر الملصق: 600 مم قطر قلب الورق: 152 مم
• وزن الماكينة بالكامل: حوالي 1200 كجم

ملحوظة:

• القوة: 14 كيلو وات
• استهلاك الغاز: 6 كجم، 8 لتر/دقيقة؛
• جهد مصدر الطاقة: ثلاثي الطور 380 فولت
• القدرة الإنتاجية: 1200 زجاجة / ساعة

تفاصيل

الجدول التالي عبارة عن قائمة مفصلة للمكونات الكهربائية الرئيسية لكل جهاز من معدات وضع العلامات باستخدام اللاصق الساخن.

ما هو اللاصق الساخن؟

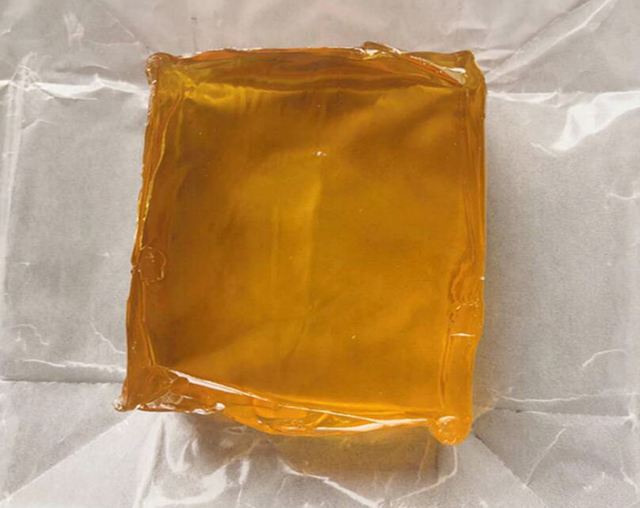

المادة اللاصقة الساخنة (HMA)، والمعروفة أيضًا بالغراء الساخن، هي شكل من أشكال المادة اللاصقة الحرارية البلاستيكية التي تُباع عادةً على شكل أعواد أسطوانية صلبة بأقطار مختلفة مصممة ليتم تطبيقها باستخدام مسدس الغراء الساخن. يستخدم المسدس عنصر تسخين مستمر لإذابة الغراء البلاستيكي، والذي يدفعه المستخدم عبر المسدس إما بآلية تشغيل ميكانيكية على المسدس، أو بالضغط المباشر بالإصبع. يكون الغراء الذي يتم عصره من الفوهة الساخنة ساخنًا في البداية بما يكفي لحرق الجلد وحتى إحداث بثور فيه. يكون الغراء لزجًا عندما يكون ساخنًا، ويتصلب في غضون بضع ثوانٍ إلى دقيقة واحدة. يمكن أيضًا تطبيق المواد اللاصقة الساخنة بالغمس أو الرش، وهي شائعة لدى الهواة والحرفيين سواء للتثبيت أو كبديل غير مكلف للصب بالراتنج.

في الاستخدام الصناعي، توفر المواد اللاصقة المذابة الساخنة العديد من المزايا مقارنة بالمواد اللاصقة القائمة على المذيبات. يتم تقليل المركبات العضوية المتطايرة أو التخلص منها، ويتم التخلص من خطوة التجفيف أو المعالجة. تتمتع المواد اللاصقة المذابة الساخنة بعمر تخزين طويل وعادةً ما يمكن التخلص منها دون احتياطات خاصة. تتضمن بعض العيوب الحمل الحراري للركيزة، والحد من الاستخدام على الركائز غير الحساسة لدرجات الحرارة المرتفعة، وفقدان قوة الالتصاق عند درجات حرارة أعلى، حتى ذوبان المادة اللاصقة بالكامل. يمكن تقليل ذلك باستخدام مادة لاصقة تفاعلية تخضع بعد التصلب لمزيد من المعالجة مثل الرطوبة (مثل اليوريثينات التفاعلية والسيليكونات)، أو يتم معالجتها بالأشعة فوق البنفسجية. قد لا تكون بعض المواد اللاصقة المذابة الساخنة مقاومة للهجمات الكيميائية والعوامل الجوية. لا تفقد المواد اللاصقة المذابة الساخنة سمكها أثناء التصلب؛ قد تفقد المواد اللاصقة القائمة على المذيبات ما يصل إلى 50-70٪ من سمك الطبقة أثناء التجفيف.

تطبيقات HMA

تتعدد أنواع المواد اللاصقة التي تذوب بالحرارة كما أنها متعددة الاستخدامات. بشكل عام، يتم تطبيق المواد اللاصقة التي تذوب بالحرارة عن طريق البثق أو الدرفلة أو الرش، كما أن اللزوجة العالية للانصهار تجعلها مثالية للركائز المسامية والنفاذة. تتمتع المواد اللاصقة التي تذوب بالحرارة بالقدرة على ربط مجموعة من الركائز المختلفة بما في ذلك: المطاط والسيراميك والمعادن والبلاستيك والزجاج والخشب.

اليوم، تتوفر المواد اللاصقة الساخنة المذابة (HMA) في مجموعة متنوعة من الأنواع المختلفة، مما يسمح باستخدامها في مجموعة واسعة من التطبيقات عبر العديد من الصناعات. للاستخدام مع مشاريع الهوايات أو الحرف اليدوية مثل تجميع أو إصلاح طائرات التحكم عن بعد المصنوعة من الرغوة، وترتيبات الزهور الاصطناعية، تُستخدم أعواد الذوبان الساخن ومسدسات الغراء الساخن في تطبيق المادة اللاصقة. للاستخدام في العمليات الصناعية، يتم توفير المادة اللاصقة في أعواد أكبر ومسدسات غراء ذات معدلات ذوبان أعلى. وبصرف النظر عن أعواد الذوبان الساخن، يمكن تسليم HMA في أشكال أخرى مثل كتل الذوبان الساخن الحبيبية أو القوية لمعالجات الذوبان السائبة. تستخدم التطبيقات الأكبر من HMA تقليديًا أنظمة هوائية لتوريد المادة اللاصقة.

تشمل أمثلة الصناعات التي يتم فيها استخدام HMA ما يلي:

• إغلاق رفاريف الصناديق المموجة وعلب الكرتون في صناعة التعبئة والتغليف.
• لصق العمود الفقري في صناعة تجليد الكتب
• تطبيقات تغليف الملفات وتجميع المنتجات والتصفيح في صناعة النجارة
• يتم تصنيع الحفاضات التي تستخدم لمرة واحدة من خلال استخدام HMA، وربط المواد غير المنسوجة بكل من الطبقة الخلفية والأشرطة المطاطية.
• قد يستخدم العديد من مصنعي الأجهزة الإلكترونية أيضًا HMA لربط الأجزاء والأسلاك، أو لتأمين مكونات الجهاز وعزلها وحمايتها.
