آلة غلق الزجاجات ذات الرأس الواحد ذات السيرفو الخطي الأوتوماتيكية

• رقم الموديل: VK-SCC
• ارتفاع الزجاجة المطبق: 60-380 مم
• قطر عنق الزجاجة المطبق: 16-50 مم
• جهد المحرك: 220 فولت (حسب الطلب)
• قوة المحرك: 0.37 كيلو وات
• القدرة الإنتاجية: 1200-1500 زجاجة / ساعة
• حجم الماكينة: 600*210*900 مم
• التعبئة: كرتون خشبي
• وزن الماكينة: 140 كجم

مشاهدة الفيديو

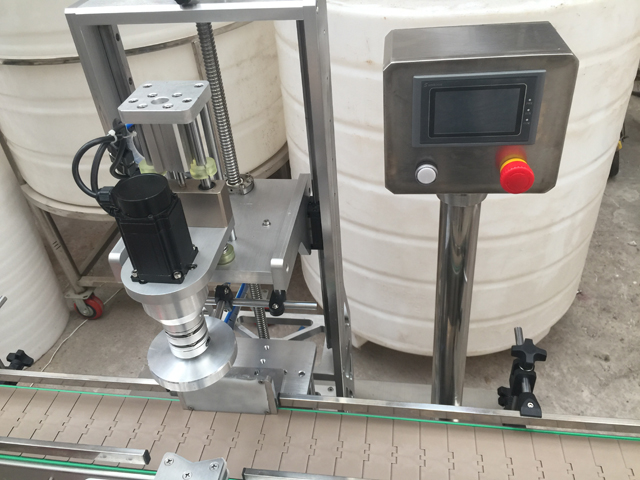

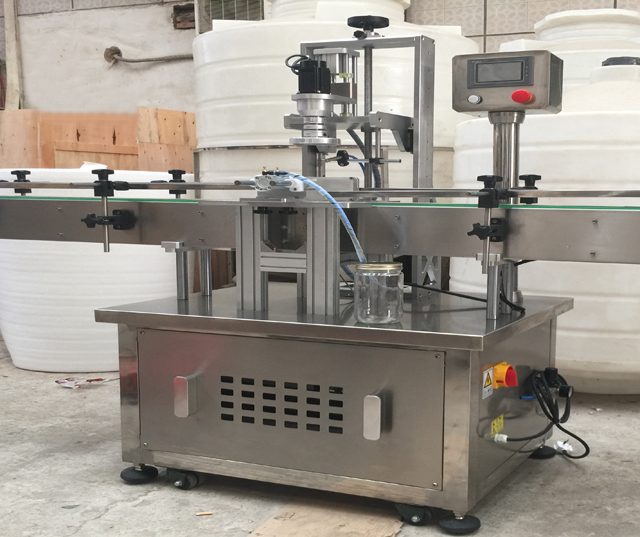

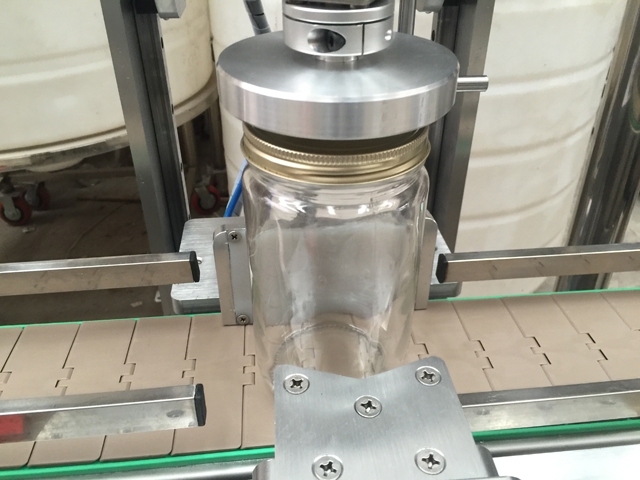

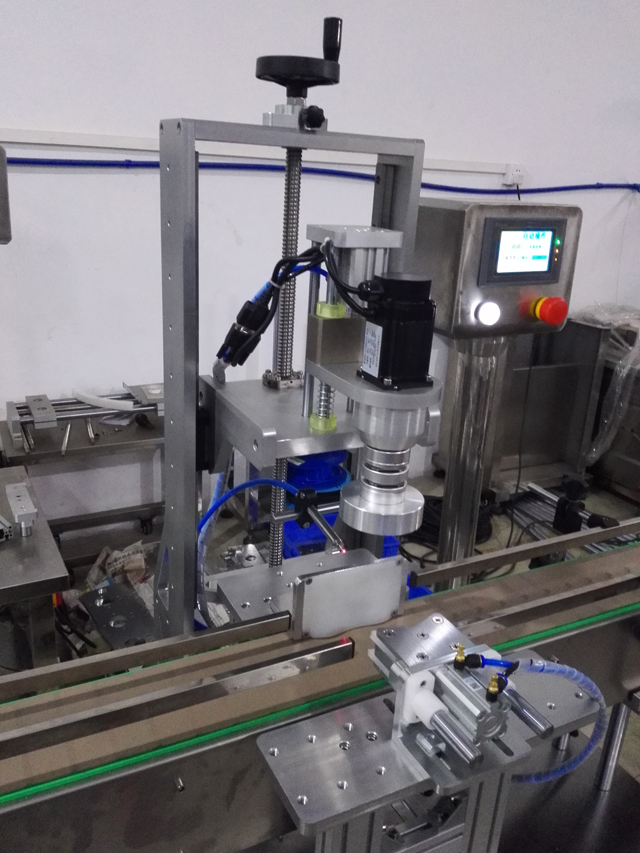

نظرة عامة على آلة تغطية الرأس الواحد

تعتمد هذه الآلة على مادة الفولاذ المقاوم للصدأ، وهي مقاومة للتآكل وسهلة التنظيف. وبفضل تصميمها الهيكلي المدمج، فإنها تشغل مساحة أرضية صغيرة. في حين أنها تتميز بالكفاءة والموثوقية العالية، وهي آلة ذات أتمتة عالية تتطلب موظف تشغيل واحد فقط. إنها عبارة عن معدات تعبئة وتغطية أوتوماتيكية تجمع بين الآلية والكهرباء والهواء المضغوط في جهاز واحد.

المعايير الفنية

• رقم الموديل: VK-SCC
• ارتفاع الزجاجة المطبق: 60-380 مم
• قطر عنق الزجاجة المطبق: 16-50 مم
• جهد المحرك: 220 فولت (حسب الطلب)
• قوة المحرك: 0.37 كيلو وات
• القدرة الإنتاجية: 1200-1500 زجاجة / ساعة
• حجم الماكينة: 600*210*900 مم
• التعبئة: كرتون خشبي
• وزن الماكينة: 140 كجم

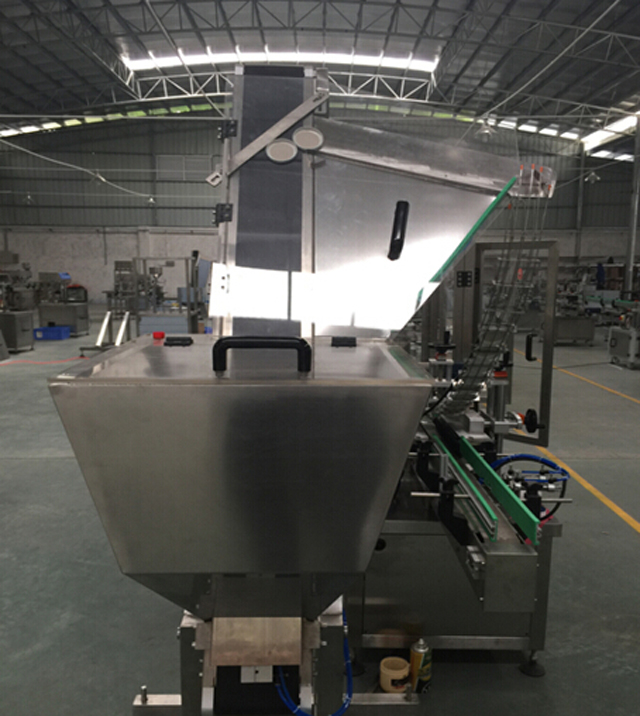

(ملاحظة: يتم تغذية الماكينة بواسطة يد العامل لغطاء البرطمانات؛ ومن الاختياري اختيار نظام تغذية الأغطية الأوتوماتيكي الذي تظهر صورته على النحو التالي)

تركيب المعدات

لا تتطلب الماكينة مسامير تثبيت مدفونة مسبقًا. بعد فك العبوة، ضع الماكينة بالكامل على أرضية صلبة ومسطحة ثم اضبط ارتفاع مسمار ساق الماكينة.

استخدم مقياس المستوى لتصحيح أي ميل للتأكد من أن كل ساق تتحمل حمولة متساوية. بمجرد الانتهاء من التعديلات، قم بتوصيل خرطوم مدخل المياه وخرطوم تصريف النفايات ومصدر الطاقة ومصدر الهواء وتثبيته جيدًا.

الاستخدام والتشغيل (وظائف اللوحة)

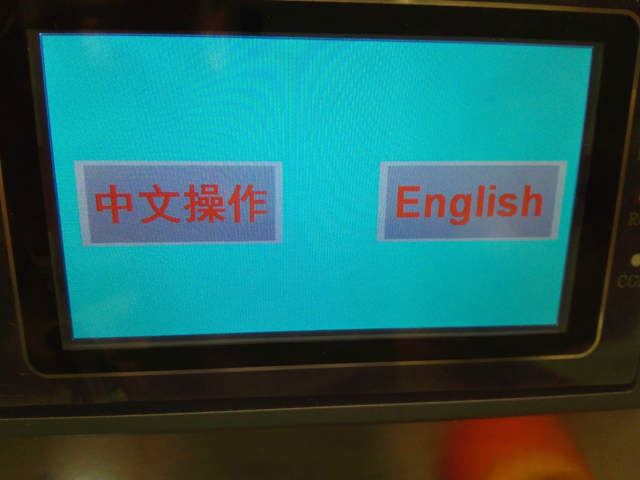

1. قم بتشغيل مفتاح الطاقة الرئيسي والمفتاح الموجود على يمين علبة المعدات، ثم تعرض واجهة الإنسان والحاسوب شاشة بدء التشغيل على النحو التالي:

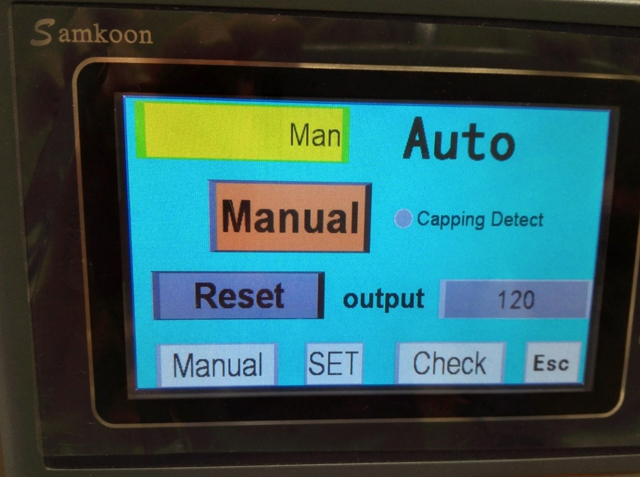

2. انقر على أحد الأيقونات، وسيتم نقل الشاشة إلى الأسفل:

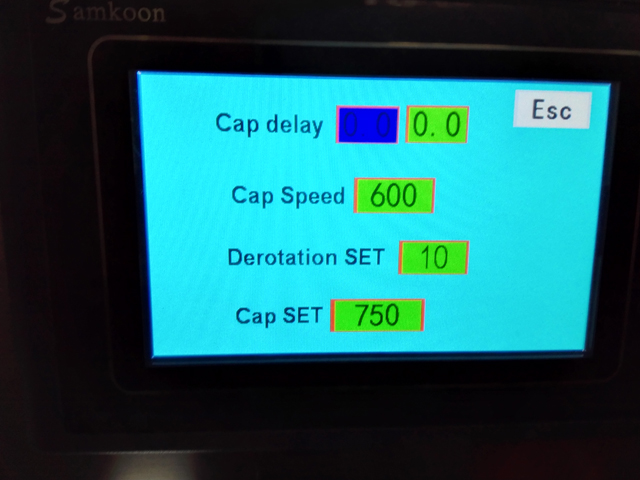

3.0 انقر فوق SET للدخول إلى الشاشة أدناه:

3.1 تعني خاصية تأخير الغلق أنه عندما يتم استشعار وجود زجاجة، يبدأ التأخير حتى الحركة التالية. وهذا يضيف الراحة إلى ضبط أحجام الزجاجات المختلفة.

3.2 سرعة التغطية هي سرعة دوران محرك التغطية. يعرض إعداد التغطية قيمة النبضة التي توضح وقت التغطية وموضع التغطية. يتدفق سير عمل التغطية من قص الزجاجة إلى استئناف وضع التغطية ثم إيقاف قص الزجاجة. عندما يكون تأخير التغطية 0، فهذا يعني عدم ضبط أي تأخير.

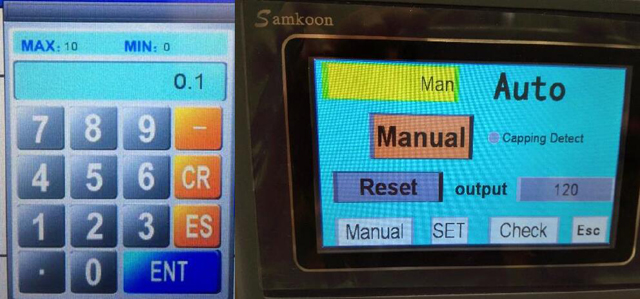

4.0 انقر فوق مربع الرقم المقابل على يمين المعلمات وستظهر شاشات تعديل المعلمات أسفلها، حيث يكون CR للمسح وES للموجود وEnter للتأكيد. عند النقر فوق "يدوي"، سيتم تحويل الوضع إلى الوضع التلقائي، وستعمل الآلة تلقائيًا.

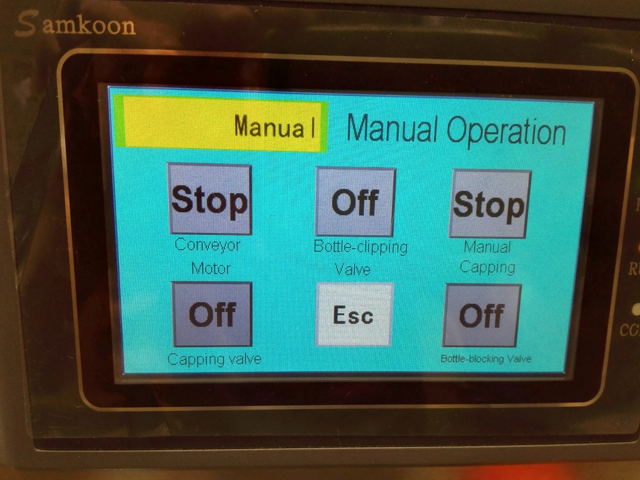

5.0 ارجع إلى شاشة القائمة وانقر فوق "يدوي" في أسفل الشاشة للدخول إلى الشاشة أدناه. إذا كانت هناك حاجة إلى عمليات يدوية منفصلة، فانقر فوق المفاتيح المقابلة للمتابعة.

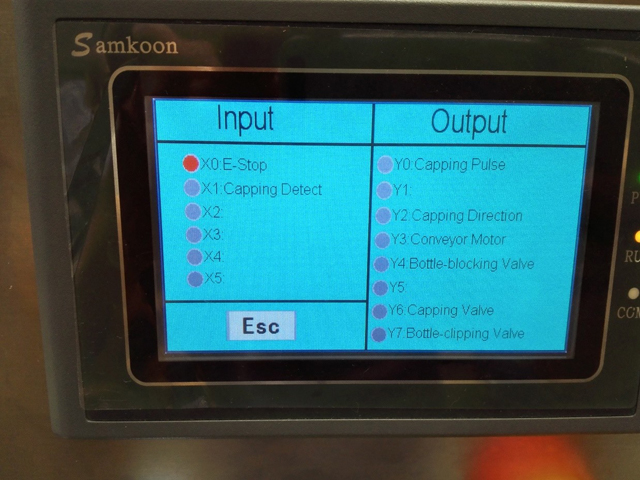

6.0 ارجع إلى شاشة القائمة وانقر فوق "تحقق" للدخول إلى الشاشة أدناه. عندما يكون المؤشر مضاءً، فإنه يوضح أن المدخل المقابل على PLC يحتوي على مدخل إشارة. انظر الشاشة أدناه:

سير العمل

رسوم توضيحية لإدخال وإخراج PLC

كشف الغطاء X1: عند استشعار وجود زجاجة، سيضيء مؤشر X1. ثم يبدأ التأخير، ويبدأ قص الزجاجة وتغطية الزجاجة بعد انتهاء التأخير.

X0 E-stop: في الوضع الطبيعي، سيتم إيقاف تشغيل مؤشر X0. عند الضغط عليه، ستتوقف الماكينة وستعود جميع الحركات إلى حالتها الأصلية.

نبضة Y0 القصوى: عندما يكون مؤشر Y0 قيد التشغيل، فهذا يشير إلى وجود نبضة قيد العمل.

اتجاه تغطية Y2: عندما يكون مؤشر Y2 قيد التشغيل، فإنه يشير إلى أن اتجاه التغطية قيد العمل.

محرك الناقل Y3: عندما يكون مؤشر Y3 قيد التشغيل، يعمل الناقل.

صمام حظر الزجاجة Y4: عندما يكون مؤشر Y4 مضاءً، فإنه يشير إلى أن أسطوانة حظر الزجاجة تعمل.

صمام الغطاء Y6: عندما يكون مؤشر Y6 قيد التشغيل، فهذا يشير إلى أن صمام الغطاء يعمل.

صمام قص الزجاجة Y7، عندما يكون مؤشر Y7 قيد التشغيل، فإنه يشير إلى أن أسطوانة قص الزجاجة تعمل.

الأخطاء الشائعة واستكشاف الأخطاء وإصلاحها

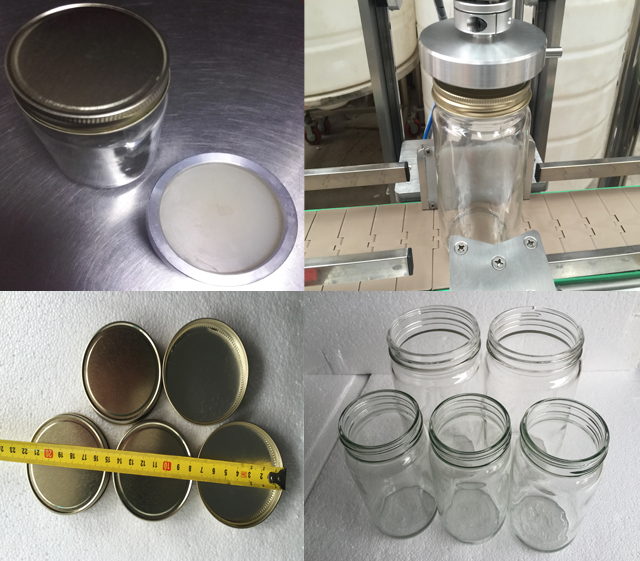

أغطية الزجاجات والعينات
