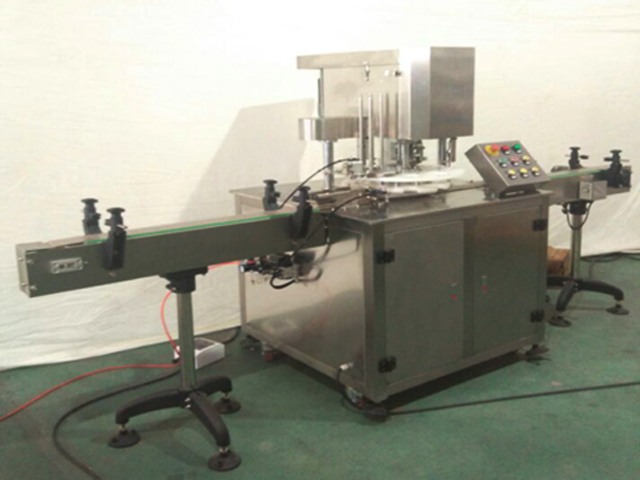

ماكينة غلق وختم علب الألمنيوم المعدنية الخطية الأوتوماتيكية

آلة لحام وإغلاق علب الألمنيوم المعدنية الخطية الأوتوماتيكية

المادة: الفولاذ المقاوم للصدأ

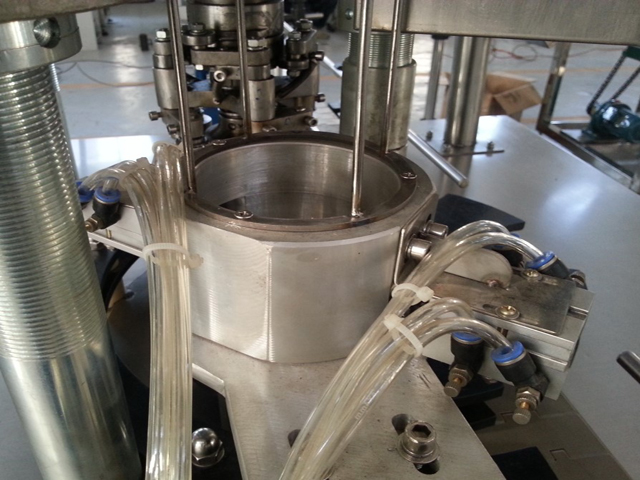

رأس الغطاء: 1
عدد العلب المختومة: واحدة
سرعة الختم: 25-30 في الدقيقة
ارتفاع الختم: 40-200 مم
قطر الزجاجة المتوفرة: 35-100 مم
ضغط العمل: تيار متردد 220 فولت 50/60 هرتز (تيار متردد 380 فولت 50/60 هرتز)
القوة: 1.1 كيلو وات
الوزن: 500كجم
الحجم: 3000*900*1700 مم
مصدر الهواء: 0.5 ميجا باسكال

يتم تطبيق هذا المنتج بشكل أساسي على تغليف العلب المستديرة بمختلف أنواع البلاستيك PET والحديد والألمنيوم والورق وغيرها من الصفات، وله تصميم متقدم وهيكل معقول يسهل تشغيله، ليكون من معدات التغليف الضرورية والمثالية للأطعمة والأدوية والشاي والهندسة الكيميائية وغيرها من الصناعات.

يتكون الجسم الرئيسي لهذا المنتج من جميع المواد المقاومة للصدأ، مع مظهر بسيط وجميل ويتوافق مع متطلبات التصميم لمعظم أقسام الإنتاج القياسية.

يعتمد هذا المنتج على مصدر طاقة أحادي أو ثلاثي الطور، حيث تصل قوته إلى 1.1 كيلو وات، وأجزائه ومكوناته المختلفة تحت التصنيع الدقيق، وتقنيات الإنتاج وغيرها التي تم ترسيخها وتحسينها باستمرار من خلال تجربة العملاء الطويلة الأمد لشركتنا، والجزء الرئيسي يعتمد تصميمًا فريدًا بقوة عالية وضوضاء منخفضة وأداء جيد في الختم.

يتوافق هذا المنتج بالكامل مع لوائح المعايير الوطنية والمعايير الإدارية ومعايير الشركات، ولا يغادر المصنع إلا بعد اجتياز التفتيش الصارم والاختبار.

إنه تصميم خط إنتاج أوتوماتيكي بالكامل، والذي يمكن أن يشكل خطوط الإنتاج مع نظام التعبئة أو نظام الوزن والتعبئة أو نظام وضع العلامات.

مواصفات الأداء

1. يتم اعتماد أربع عجلات مانعة للتسرب للإغلاق، حيث يوجد سكينتان للحاشية، واثنتان أخريان للضغط على الفراغ، مع مبدأ بسيط وتعديل مريح؛

2. تم اعتماد التصميم الميكانيكي للجيل الأحدث، حيث لن يدور جسم العلبة أثناء عملية الختم، حيث تدور سكين ثقب الختم لإكمال عملية الختم، وهو أمر موثوق وآمن ومناسب لتغليف المنتجات الهشة والمنتجات السائلة.

3. يتم التحكم في تشغيل سكين القطع ورفع حامل السكين بواسطة الكاميرا الميكانيكية، مع تشغيل مستقر وموثوق به

4. تعتمد سكين التقطيع على التصنيع من الفولاذ المقاوم للصدأ 304، مع خدمة متينة وأداء ختم جيد.

5. واجهة التشغيل بسيطة للغاية لتسهيل التشغيل.

الميزات الرئيسية

1. إنها آلة خياطة علب من أحدث جيل، وأهم ميزاتها أن جسم العلبة لا يدور عند الغلق، لتجنب تحرك المنتجات الموجودة في العلبة وسقوطها؛

2. واجهة التشغيل بسيطة بتصميم معقول؛

3. تتميز بدقة تصنيع عالية، ويعتمد الجسم الرئيسي على تصنيع جميع الفولاذ المقاوم للصدأ، بما يتوافق مع متطلبات التصميم الخاصة بأقسام الإنتاج.

4. يمكنها تكوين خطوط الإنتاج مع معدات التعبئة والوسم ورش الرموز وغيرها، مع كفاءة إنتاج عالية.

5. يمكنه اكتشاف الغطاء السفلي تلقائيًا وتصميم التحكم في الدائرة معقول.

6. جميع الأجزاء والمكونات والملحقات الكهربائية وغيرها تعتمد على المنتجات من المصانع المحلية الشهيرة، ذات الجودة الموثوقة والمستقرة.

المعايير الفنية

المواد: الفولاذ المقاوم للصدأ
رأس الغطاء: 1
عدد العلب المختومة: واحدة
سرعة الختم: 25-30 في الدقيقة
ارتفاع الختم: 40-200 مم
قطر الزجاجة المتوفرة: 35-100 مم
ضغط العمل: تيار متردد 220 فولت 50/60 هرتز (تيار متردد 380 فولت 50/60 هرتز)
القوة: 1.1 كيلو واط
الوزن: 500كجم
الحجم: 3000*900*1700 مم
مصدر الهواء: 0.5 ميجا باسكال

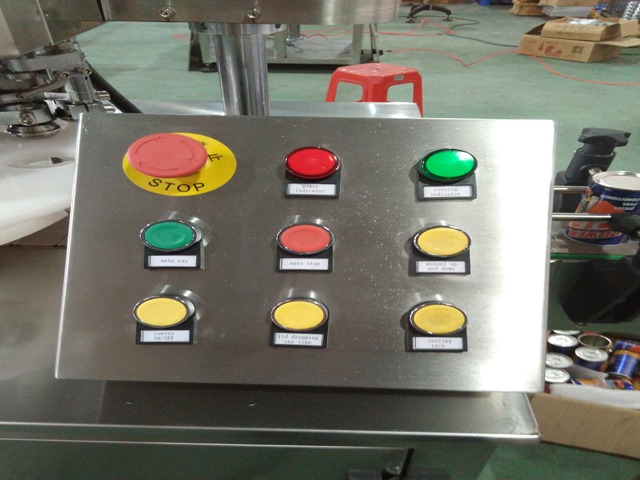

لوحة التشغيل

1. مؤشر الطاقة (الضوء الأحمر): يضيء الضوء الأحمر للإشارة إلى أن الجهاز قيد التشغيل والعكس صحيح

2. مؤشر التشغيل (الضوء المؤشر الأخضر): يضيء الضوء المؤشر الأخضر للإشارة إلى أن الجهاز قيد التشغيل والعكس صحيح.

3. إيقاف الطوارئ: في حالة الطوارئ، اضغط على هذا الزر ويتوقف الجهاز على الفور، ولا تعمل أي مفاتيح أخرى، إذا كنت تريد الإلغاء، فقم بتدوير الزر بشكل عرضي وسوف يظهر تلقائيًا مع الوظائف المستردة

4. التشغيل/التشغيل (الزر الأخضر): اضغط على هذا الزر وسيبدأ تشغيل الجهاز

5. التشغيل/الإيقاف (الزر الأحمر): اضغط على هذا الزر وسيتوقف تشغيل الجهاز

التبديل (الزر الأصفر): يستخدم هذا المفتاح بشكل أساسي لتصحيح أخطاء المعدات، حيث ستعمل المعدات عند الضغط على الزر والعكس صحيح.

مبدأ عمل المعدات وطريقة التركيب

1. مبدأ التصميم الديناميكي للمعدات

تعتمد هذه المعدات على محرك غير متزامن بسعة كهربائية ثنائية القيمة، بقوة محرك 1.1 كيلو وات وسرعة دوران 1400 دورة/دقيقة. تقلل عجلة الحزام المثلثة والعجلة المسننة والتوربين وتروس الارتباط الأخرى سرعتها إلى 40 دورة/دقيقة، وتدور التوربينة في دائرة تحت تأثير عمود الرفع لإكمال عملية لأعلى ولأسفل، وفي نفس الوقت تدفع عجلات اللف والختم الأولى والثانية على التوالي للتنسيق مع عمود الحدبات تحت فرق السرعة بين مجموعتي العجلات المسننة، لإكمال العملية الكاملة لختم لفة واحدة.

2. مبدأ تصميم الختم للمعدات

تعتمد هذه المعدات على مبدأ اللحام المزدوج، باستخدام عملية إغلاق وطي وخفض جانب الغطاء وجانب العلبة، لتحقيق تأثير الختم. الخطوات هي كما يلي:

(1) ضع غطاء العلبة أعلى العلبة لجعل حافة العلبة تتجه نحو الفتحة الموجودة على الجانب الداخلي لحافة غطاء العلبة.

(2) استخدم ضغط الرافع لرفع جسم العلبة وجعل غطاء العلبة يهتز نحو الكلب.

(3) تقوم اللفة الأولى بتغليف حافة الغطاء إلى الداخل، حيث يدور جانب واحد حول حافة الغطاء ويمارس الجانب الآخر ضغطًا على المحور.

(4) بعد أن تكمل الأسطوانة الأولى العملية، تستمر الأسطوانة الثانية في الضغط بإحكام على اللحام المستدير الأول المشكل من الأسطوانة الأولى في اللحام المستدير الثاني، ويتم الانتهاء من إغلاق الأسطوانة.

(5) يتم وضع الرافع رأسًا على عقب، ويتم الضغط على الكلب إلى الأسفل للخروج من العلبة الفارغة.

3. مبدأ خفض الغطاء تلقائيًا

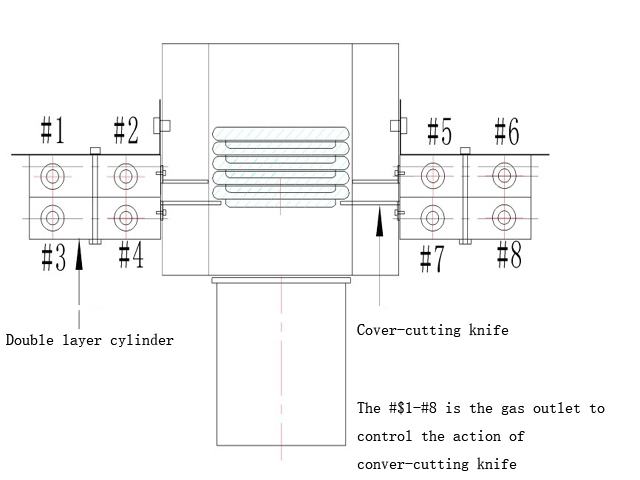

تم تجهيز هذا الجهاز بمعدات فحص العين الضوئية الأوتوماتيكية، بعد أن تصل العلبة إلى الموضع، ترسل العين الضوئية إشارة الفحص إلى دائرة التحكم الرئيسية، والتي ترسل الإشارات ذات الصلة وفقًا للتصميم إلى معدات خفض الغطاء للتحكم في الإجراءات ذات الصلة، وذلك لأداء وظيفة خفض الغطاء الأوتوماتيكي. معدات خفض الغطاء الأوتوماتيكية الفيزيائية ومبدأ عملها كما هو موضح في الصورة التالية:

كيفية تثبيت الجهاز خطوة بخطوة؟

الخطوة الأولى: قم بتثبيت سلسلة الناقل، وتحقق مما إذا كانت خطية بعد التثبيت ومحكمة الإغلاق بشكل صحيح

الخطوة الثانية: قم بتثبيت قضبان الناقل، واضبطها لنقل علب المشروبات الغازية بسلاسة

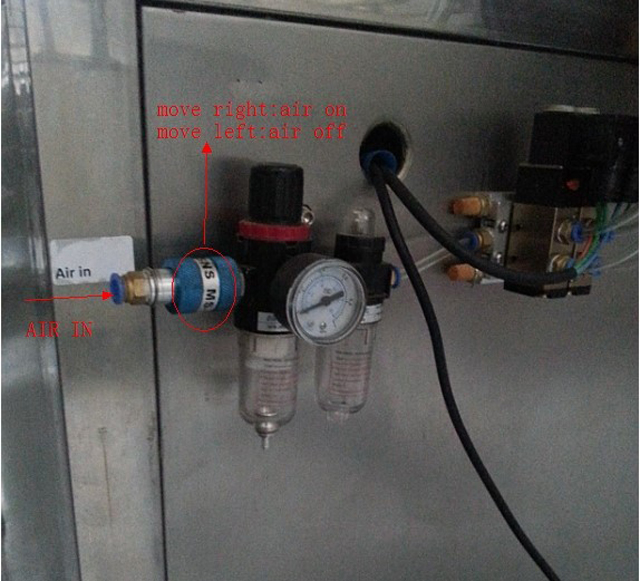

وأخيرًا، بعد تشغيل الجهاز وتهوية الهواء، يمكن تشغيله بعد ذلك.

	يتم ربط سلسلة كل قسم وتثبيتها بواسطة دبوس (على غرار سلسلة الساعة)
	سوف يعبر الناقل القاعدة
	يتم توصيل لوحة السلسلة لكل قسم من الناقل بواسطة الدبوس
	يمكن تعديل البراغي لتشديد الناقل وفكه
	بعد توصيله بالدبوس، يتم دقه بإحكام
	يتم توصيل الناقل والمعدات الرئيسية وتثبيتها بواسطة برغيين
	تركيب قضبان الناقل
	تركيب وتركيب جهاز السكك الحديدية

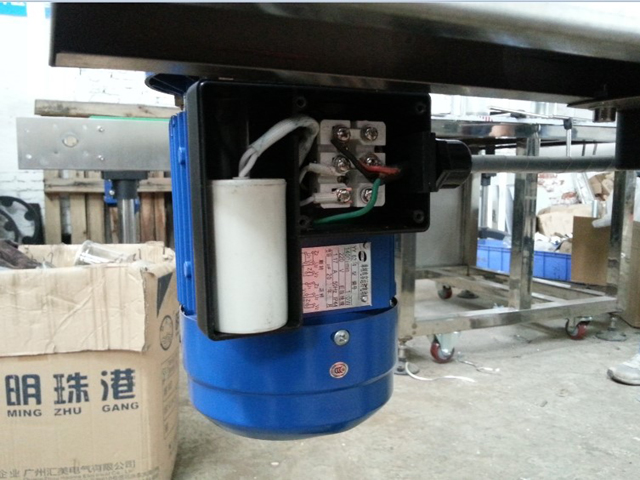

	قم بتشغيل محرك الناقل (قم بالتوصيل مع طرفي U1 وU2)
