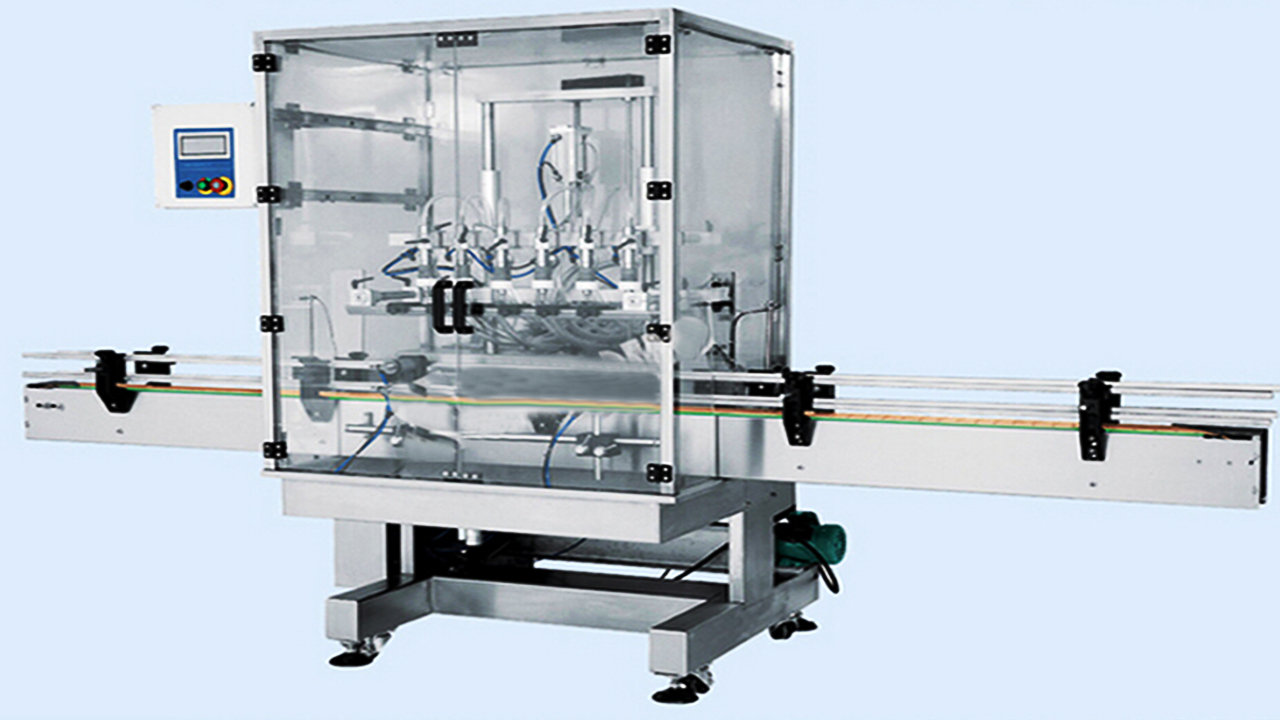

آلة تعبئة السوائل الخطية الأوتوماتيكية لزجاجات الزجاج الرغوية

• الموديل: VK-OF
• عدد فوهات التعبئة: 6-16 رأسًا
• نطاق ضغط الهواء: 0.4~0.6 ميجا باسكال
• مصدر الطاقة: 220 فولت ± 5% 50/60 هرتز
• استهلاك الطاقة: 0.6 كيلو وات-2.8 كيلو وات
• ضوضاء الجهاز الفردي: ≤50 ديسيبل
• الوزن الصافي: 200-600 كجم
• الأبعاد الكلية (مم): الطول * العرض * الارتفاع = 1600 × 1000 × 1800 مم

مشاهدة الفيديو

آلة تعبئة الفائض الأوتوماتيكية لقوارير زجاجية معدة لملء السوائل المبللة وقياس مستويات السوائل وأجهزة تعبئة

تُستخدم آلة ملء الفائض الأوتوماتيكية عادةً في تطبيقات التغليف الاستهلاكية حيث يكون هناك حاجة إلى مستوى تعبئة مرئي (تجميلي) ثابت.

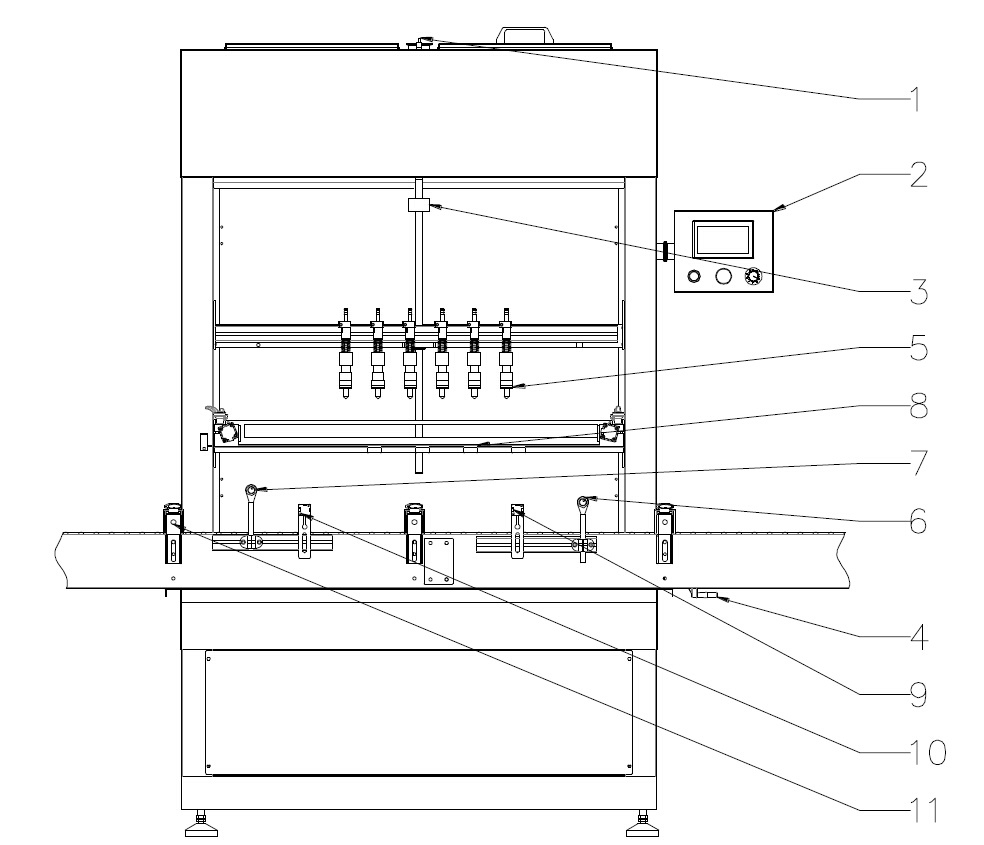

رسم توضيحي لمعدات تعبئة السوائل الفائضة (أمثلة لمعدات تعبئة السوائل الفائضة ذات 6 رؤوس)

يتم وضع المنتج السائل المطلوب تعبئته في خزان من الفولاذ المقاوم للصدأ، ثم يتم ضخه في مشعب لتوزيع المنتج على كل فوهة تعبئة. بمجرد وصول المنتج إلى مستوى التعبئة التجميلية المطلوب في كل زجاجة، يتدفق المنتج الزائد أو الرغوة مرة أخرى إلى الخزان. تتضمن مزايا حشو الفائض مستويات تعبئة متساوية، وتحكم متغير في سرعة مضخة الضغط (لتقليل الرغوة)، وسهولة التشغيل.

تم تصنيع هذا الحشو باستخدام إطار أنبوبي عالي الجودة من الفولاذ المقاوم للصدأ 304 عالي التحمل ومُلحم بتقنية التنغستن، ويتوفر برؤوس تعبئة تتراوح من 1 إلى 16. كما يأتي قياسيًا مع عناصر تحكم PLC وشاشة لمس ملونة وواجهة مستخدم HMI وخزان من الفولاذ المقاوم للصدأ وبوابات فهرسة هوائية، بالإضافة إلى العديد من الميزات الأخرى. تتوفر خيارات لمزيد من التنوع.

تُستخدم آلات تعبئة الفائض الأوتوماتيكية بشكل شائع لتعبئة المشروبات وغيرها من المنتجات الرقيقة، وخاصةً حيث قد يكون عدم تناسق الرغوة أو الزجاجة مشكلة. يمكن تصميم آلات تعبئة الفائض الأوتوماتيكية من VKPAK لتناسب البيئات الصحية والخطرة والقابلة للاشتعال والتآكل.

التقنيات

• الموديل: VK-OF
• عدد فوهات التعبئة: 6-16 رأسًا
• نطاق ضغط الهواء: 0.4~0.6 ميجا باسكال
• مصدر الطاقة: 220 فولت ± 5% 50/60 هرتز
• استهلاك الطاقة: 0.6 كيلو وات-2.8 كيلو وات
• ضوضاء الجهاز الفردي: ≤50 ديسيبل
• الوزن الصافي: 200-600 كجم
• الأبعاد الكلية (مم): الطول * العرض * الارتفاع = 1600 × 1000 × 1800 مم

المميزات:

• واجهة إنجليزية بين الإنسان والآلة، شاشة اتصال ذكية، تصميم بشري، تشغيل سهل.
• فوهات تعبئة خاصة بالفائض، ومستوى تعبئة دقيق.
• وحدة التحكم المنطقية البرمجية (PLC)،
• من السهل تغيير الحجم أو تعديل المعلمات.
• العناصر الهوائية كلها مستوردة، تتميز بالثبات والموثوقية.
• الاستشعار الضوئي الكهربائي والتحكم في الربط الهوائي، والحماية التلقائية في حالة نقص الزجاجة.
• تصميم وضع وثيق، وسهولة الإدارة، ومناسبة لتعبئة جميع أحجام الزجاجات.
• تم تصميم الماكينة بأكملها وفقًا لمتطلبات GMP.

خيارات:

• يمكن تجهيز فوهات التعبئة وفقًا للإخراج.
• يتوفر تكوين مضاد للتآكل للمنتجات ذات الحموضة العالية أو القلوية.

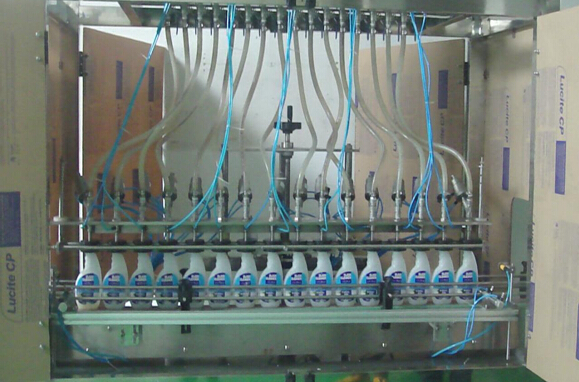

16 رأسًا من آلات تعبئة الفائض لعملية تعبئة الصابون السائل

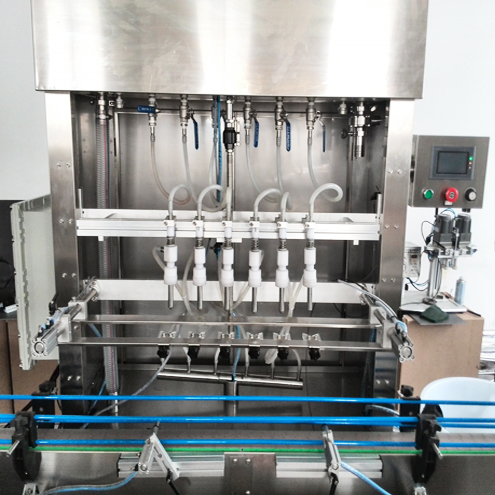

مزيد من الصور لآلات تعبئة الفائض (على سبيل المثال 6 رؤوس)

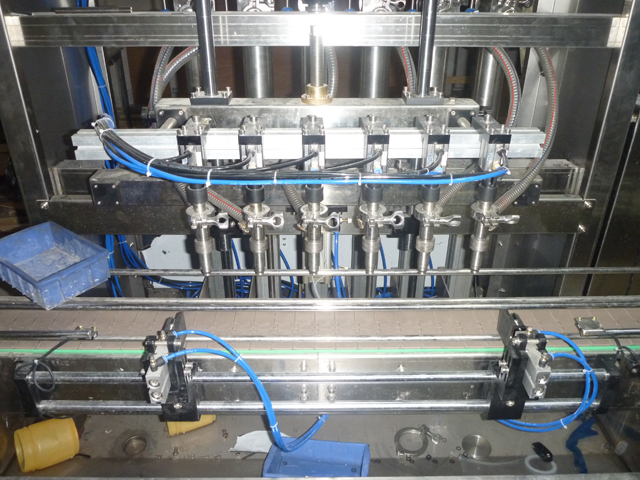

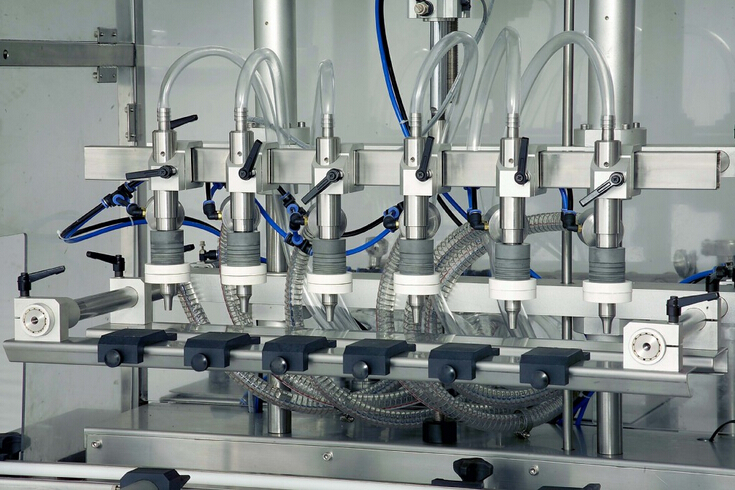

لقطة قريبة لملء الفائض من آلة التعبئة

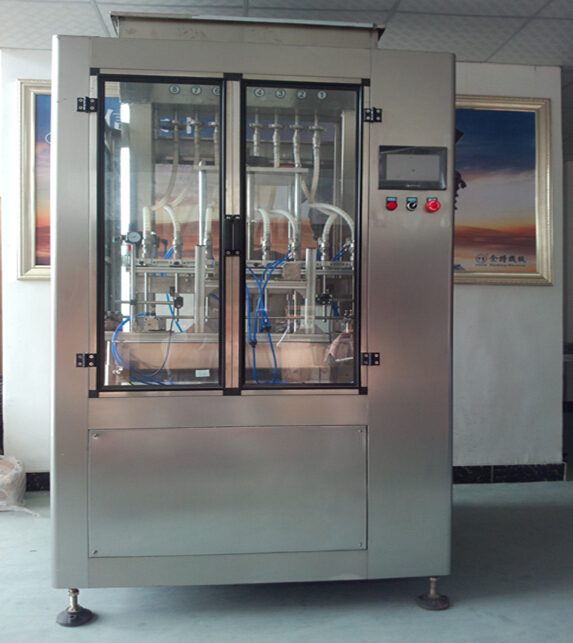

مع حجرة حماية لآلات تعبئة الفائض

ماكينة تعبئة الفائض المضافة إلى الغرفة أوتوماتيكية مع حزام ناقل

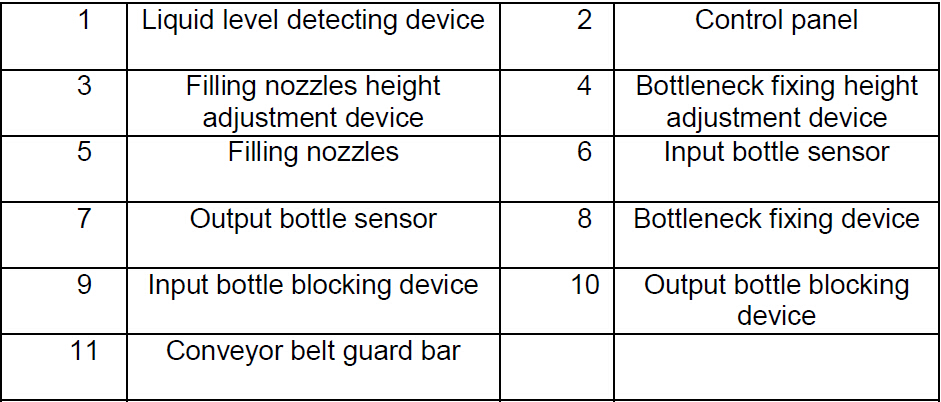

إجراءات إعداد ماكينة التعبئة الأوتوماتيكية:

ضبط شريط حماية الحزام الناقل

ضع الزجاجات تحت فوهات التعبئة (5)، واضبط عرض شريط حماية الحزام الناقل (11)، واجعل عنق الزجاجة وفوهة التعبئة في نفس المستوى.

ضبط فوهات التعبئة

وفقًا لحجم الزجاجات، اضبط المسافة بين كل فوهة تعبئة (5)، وحاول جعل فوهات التعبئة (5) قريبة من مركز الجهاز.

ضبط ارتفاع جهاز تثبيت عنق الزجاجة

وفقًا لارتفاع عنق الزجاجة، اضبط عجلة اليد لجهاز تثبيت عنق الزجاجة (4)، واجعل لوحة تثبيت عنق الزجاجة تثبت المكان الصحيح لعنق الزجاجة.

ضبط أسطوانة جهاز منع خروج الزجاجة

قم بفك مسمار الخمس نجوم لجهاز منع خروج الزجاجة (10)، وانقر فوق زر أسطوانة خروج الزجاجة من شاشة اللمس وحافظ على الأسطوانة في الخارج ممتدة، مما يجعل الحجب والعصا تتلامس مع الزجاجة.

ضبط مستشعر زجاجة الإخراج

قم بفك براغي مستشعر زجاجة الإخراج (7)، ثم ضع المستشعر على مسافة 5 سم أمام عصا منع أسطوانة زجاجة الإخراج (الاتجاه الأمامي للحزام الناقل)

ضبط مستشعر زجاجة الإدخال

ابدأ تشغيل الحزام الناقل، مع إبقاء الأسطوانة خارج التمدد، ثم ضع أكثر من زجاجتين على الحزام الناقل، ثم قم بفك براغي مستشعر زجاجة الإدخال (6) وضعه بالقرب من عنق الزجاجة الثاني، وتأكد من أنه يمكنه اكتشاف الزجاجة الثانية. ملاحظة: لا تضع مستشعر زجاجة الإدخال (6) أسفل فوهة التعبئة.

ضبط أسطوانة جهاز منع دخول الزجاجة

قم بفك مسمار النجمة الخماسي لجهاز حجب زجاجة الإدخال (9)، وابحث عن فجوة بين الزجاجة الثانية والثالثة، ثم ضع عصا الحجب في هذه الفجوة. انقر فوق زر الأسطوانة في الزجاجة من شاشة اللمس، وحافظ على الأسطوانة في الخارج، واجعل عصا الحجب تلامس الزجاجة الثالثة. ملاحظة: لا يجب أن تكون سرعة تمدد الأسطوانة سريعة جدًا.

ضبط أسطوانة جهاز تثبيت عنق الزجاجة

قم بفك برغي جهاز تثبيت عنق الزجاجة (8)، واترك لوحة التثبيت تقترب من عنق الزجاجة وقم بقفلها، واضبط شوكة تثبيت الزجاجة واجعلها بنفس المستوى الأفقي لعنق الزجاجة، وثبت شوكة تثبيت الزجاجة، وفك البرغيين على كلا الجانبين. انقر فوق زر أسطوانة وضع الزجاجة من شاشة اللمس واحتفظ بالأسطوانة للخارج، واترك شوكة تثبيت الزجاجة تلامس عنق الزجاجة، ثم قم بربط براغي التثبيت.

ضبط ارتفاع فوهات التعبئة

انقر فوق زر الأسطوانة في الزجاجة، خارج أسطوانة الزجاجة، أسطوانة وضع الزجاجة من شاشة اللمس. اضبط عجلة اليد لجهاز ضبط ارتفاع فوهات التعبئة (3) واترك الجزء السفلي من فوهات التعبئة أعلى بمقدار 2-3 سم من عنق الزجاجة، ثم انقر فوق زر رفع الأسطوانة من شاشة اللمس، واختبر ما إذا كانت فوهات التعبئة يمكن أن ترتفع وتنخفض بسلاسة. اتبع الخطوات المذكورة أعلاه لتصحيح الأخطاء، وصقل حركاتهم التي تمت ملاحظتها مرارًا وتكرارًا لتحقيق عمل سلس.

ضبط حجم التعبئة

وفقًا لسعة ملصق المنتج، أدخل إعداد الوقت المناسب في وقت التعبئة على شاشة اللمس.

منتجات التعبئة النهائية بعد تعبئة العينات

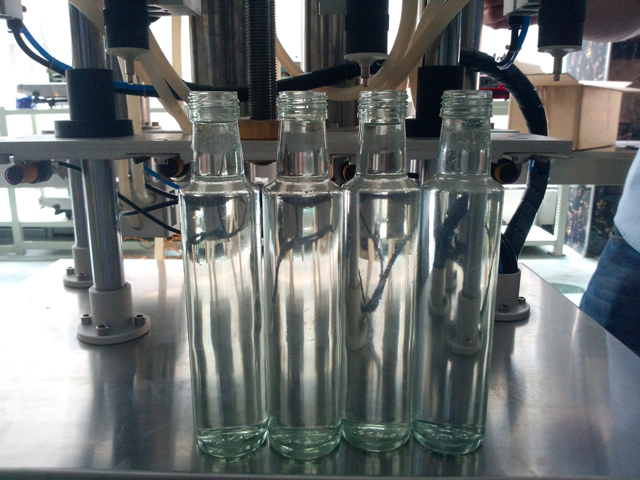

زجاجات العطر

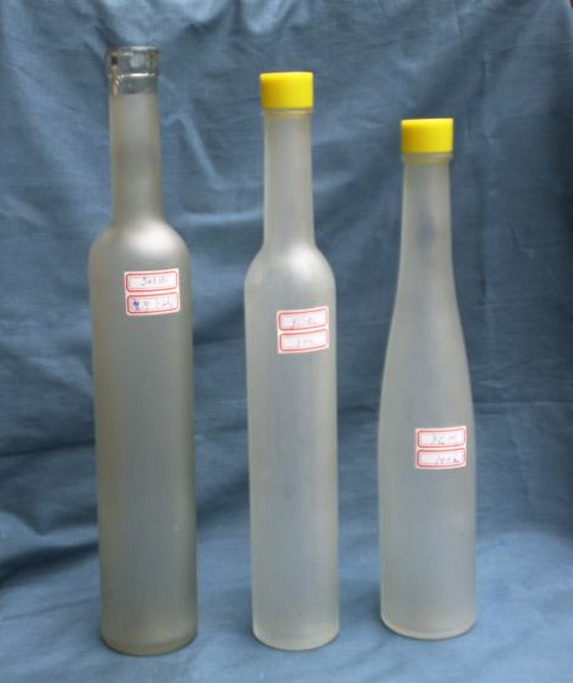

زجاجات النبيذ

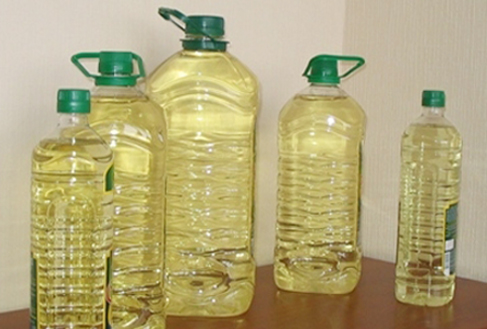

زجاجات زيت صالح للأكل

التغليف في صناديق خشبية

يضمن: بالنسبة لجميع الآلات، تدعي الشركة أن الضمان مدته عام واحد. (لا يشمل الضمان المشكلات الناجمة عن الحوادث أو سوء الاستخدام أو سوء التطبيق أو تلف التخزين أو الإهمال أو تعديل المعدات أو مكوناتها. كما أن قطع الغيار التي يمكن كسرها بسهولة لا تشمل الضمان)

تثبيت: بعد وصول الماكينة إلى مصنعك، إذا كنت بحاجة إلى ذلك، سيذهب فنيونا إلى مكانك لتثبيت الماكينة واختبارها وتدريب العامل على تشغيل الماكينة (يعتمد وقت التدريب على العامل). يجب أن تكون النفقات (تذكرة الطيران والطعام والفندق ورسوم السفر في بلدك) على حسابك ويجب أن تدفع للفني 150 دولارًا أمريكيًا في اليوم. يمكنك أيضًا الذهاب إلى مصنعنا للتدريب.

بعد الخدمة: إذا واجهتك مشكلة في الماكينة، فسيذهب فنيونا إلى مكانك لإصلاح الماكينة في أسرع وقت ممكن. يجب أن تكون التكلفة في حسابك (كما هو موضح أعلاه).
