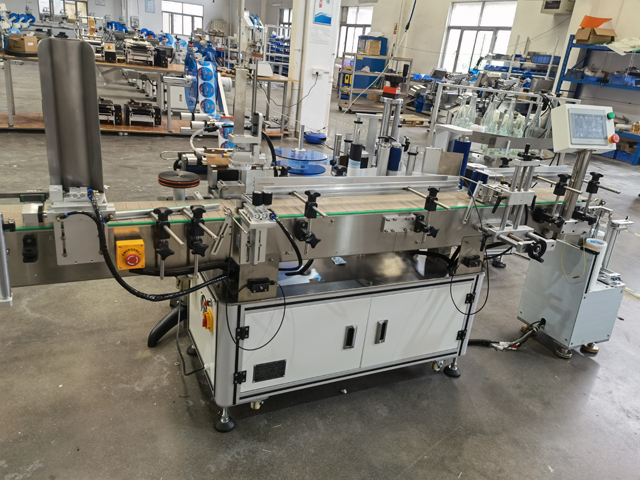

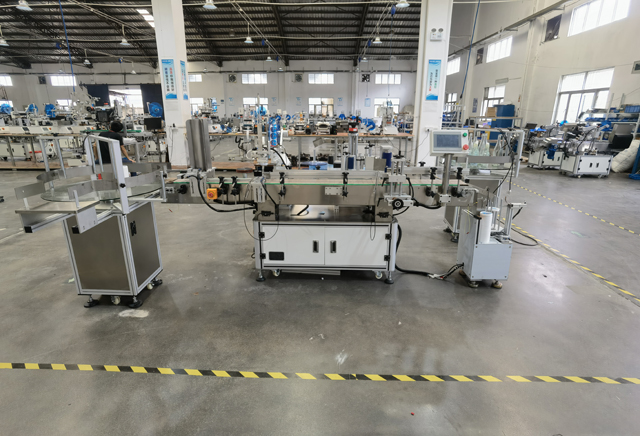

ماكينة لصق الملصقات على الزجاجات والأغطية أوتوماتيكيًا برأسين

آلة وضع العلامات ذات الرأسين قابلة للتطبيق في وضع العلامات على الأغطية والزجاجات والبرطمانات والتعبئة والتغليف، والتي يجب أن تلبي المتطلبات الموضحة أدناه:

تطبيق الآلة

1. قم بتركيب الغطاء بشكل خاص (يتطلب نظام الغطاء السفلي الأمامي ونظام الغطاء الخلفي، والغطاء من النوع الغارق، انظر الصورة على اليمين)

2. وضع العلامات على الجزء العلوي من الزجاجة المستديرة ووضع العلامات على جسم الزجاجة (المتطلبات أ. مزودة بحزام تغذية الزجاجة وحزام إغلاق الزجاجة ب. يجب تكبير الماكينة للتكيف مع قطر الزجاجة من 30 مم إلى 160 مم)

3. يتم تطبيقه بشكل خاص على الزجاجات المستديرة.

4. يجب أن تكون الآلة مجهزة بآلة ترميز

5. حجم مصعد العميل هو 1.75*1.1 متر ويجب تفكيكه لتوفير التوجيه لدخول المصعد.

المعلمات الأساسية للآلة

• دقة التسمية: ±1 مم (لا يتم تضمين أخطاء المنتجات والملصقات) وسوف يؤثر مستوى التعديل على دقة التسمية بشكل واضح؛
• سرعة وضع العلامات: 20～45 قطعة/دقيقة (ترتبط بأبعاد ملصق المنتج).
• المنتج المطبق: الحاويات التي يوفرها العميل.
• الملصق المطبق: الملصق الملفوف الذي يقدمه العميل.
• أبعاد الماكينة: 2250×1310×1520 مم (الطول×العرض×الارتفاع).
• الطاقة المطبقة: 220 فولت تيار متردد 50/60 هرتز.
• الوزن: 350كجم

ما هي آلة وضع العلامات:

آلة وضع العلامات هي جهاز لربط لفة من ملصق ورق ذاتي اللصق أو مادة أخرى مناسبة بمنتج أو عبوة محددة، وهي تستخدم على نطاق واسع في صناعات مختلفة مثل الإلكترونيات والأثاث والمشروبات والمواد الكيميائية اليومية والأغذية والأدوية والبتروكيماويات، إلخ.

وضع العلامات على حاويات تغليف المنتجات وصناديق التغليف. تلعب معدات آلة وضع العلامات الأوتوماتيكية دورًا مهمًا في مختلف الصناعات. هيكل الآلة مثالي، والمواد المصنوعة بالكامل من الفولاذ المقاوم للصدأ تجعل من السهل تخزين المعدات ومنعها من البلل والصدأ.

يعتمد مبدأ عمل آلة الوسم على تغذية المنتج إلى محطة عمل الوسم بسرعة ثابتة على الناقل. يفصل الجهاز الميكانيكي المنتجات على مسافة ثابتة ويدفع المنتج في اتجاه الناقل.

تحتوي على عجلة قيادة وعجلة وسم وبكرة. تسحب عجلة القيادة بشكل متقطع حركة شريط التسمية بحيث يتم سحب شريط التسمية من البكرة بينما يتم الضغط على شريط التسمية على المادة بواسطة عجلة الوسم. يتم استخدام التحكم في الإزاحة ذات الحلقة المفتوحة على البكرة للحفاظ على شد شرائط التسمية

لأن شرائط الملصقات متصلة ببعضها البعض. يتم إيقاف حزام الملصقات بشكل مستمر وإيقافه بحيث يتم ربط شريط الملصقات بالمنتج مع تحريك عجلة التسمية بنفس سرعة المنتج. عندما يصل الناقل إلى موضع معين، تتسارع عجلة قيادة الملصق إلى السرعة التي يتطابق بها الحزام. وبعد ربط الملصق، يتباطأ حتى يتوقف.

نظرًا لأن الملصق قد ينزلق قليلاً، فإنه يحتوي على علامة للتأكد من وضع كل ملصق بشكل صحيح، والتي يتم قراءتها بواسطة مستشعر بصري. أثناء مرحلة تباطؤ الملصق، ستعيد عجلة القيادة ضبط الموضع لتصحيح أي أخطاء على الملصق.

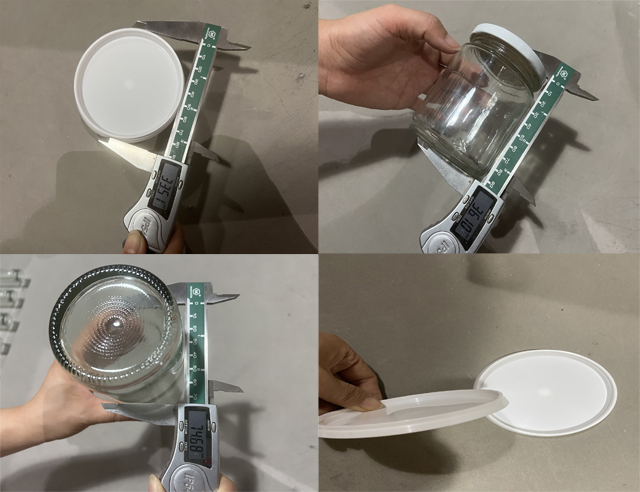

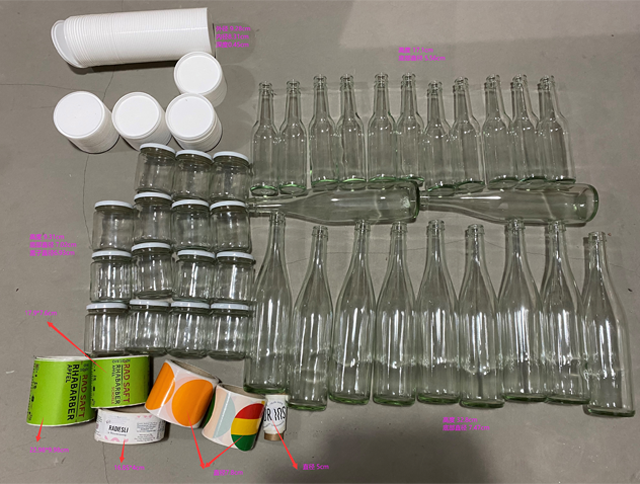

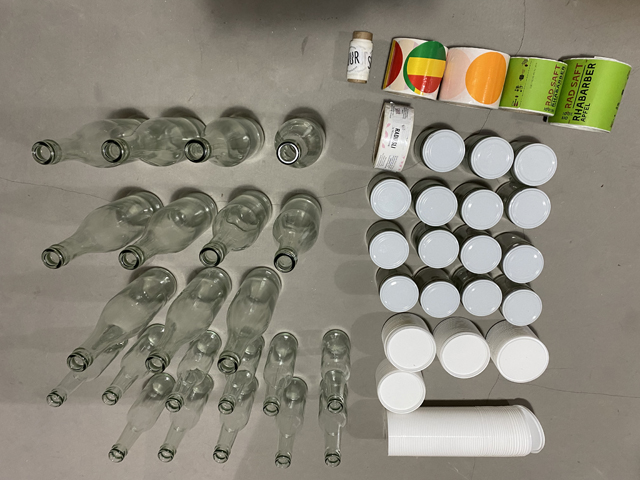

عينات من الزجاجات والأغطية

حجم العينة (انظر العينة الفعلية للتفاصيل)

1. قطر البرطمان 70 مم، الارتفاع 96 مم (قطر الملصق العلوي 55 مم. ملصق الزجاجة 160*40 مم)

2. زجاجة رقم 1، قطر 70 مم، ارتفاع 330 مم، ملصق 230*106 مم

3. زجاجة رقم 2، قطر 50 مم، ارتفاع 230 مم، ملصق الزجاجة 170*70 مم

دليل التعليمات

الجزء الأول البيان

أولا: العناصر العادية

إن آلة وضع العلامات هذه ليست جهازًا قياسيًا وتحتاج إلى تقنيات معينة لتشغيلها. وإلا فسوف تتأثر الكفاءة العالية أو الاستخدام العادي للآلة. يجب أن يتم استكمال تشغيل آلة وضع العلامات هذه بواسطة فني مدرب.

يجب أن تكون عمليات تشغيل هذه المعدات متوافقة مع دليل التعليمات أو وفقًا لتعليمات الفنيين من شركتنا. يتم تطبيق دليل التعليمات هذا على آلة وضع العلامات VK-FRL-OS (يُشار إليها اختصارًا باسم آلة وضع العلامات في الأقسام التالية). والغرض من ذلك هو ضمان الاستخدام العادي وضبط هذه الآلة.

ثانياً: حقوق الشركة

تم تطوير وتصنيع هذه المعدات بواسطة شركتنا. تحتفظ شركتنا بالصلاحيات التالية:

من أجل الحفاظ على المزايا التقنية وقابلية تطبيق الماكينة، يمكن لشركتنا تحديث الأجزاء الميكانيكية ومكونات التحكم الكهربائي والبرمجيات، بما في ذلك هيكل ونوع وعلامة تجارية للمكونات المستخدمة، ولكن لا يتم وعد التحديثات المجانية للآلات المباعة بالفعل.

لشركتنا الحق في طلب صيانة الماكينة بشكل كامل. ولا يجوز إجراء أي تعديلات على الأجزاء الميكانيكية أو الكهربائية أو أجزاء التحكم دون الحصول على التعليمات الفنية من الفنيين التابعين لشركتنا. أو يتعين على الطرف الذي انتهك هذه القاعدة دفع تعويضات الأضرار ذات الصلة.

تقدم شركتنا تعليمات فنية ذات صلة بإضافة الكود أو الوظائف الأخرى استنادًا إلى هذا الجهاز، ولكنها ليست مسؤولة عن المكونات ذات الصلة.

حقوق الملكية الفكرية لهذه الآلة ودليل التعليمات هذا ملك لشركتنا. أي انتحال يجب أن يتحمل المسؤولية القانونية

ثالثا. بنود السلامة

خطر! تأكد من توصيل الجهاز قيد التشغيل بالأرض لتجنب التعرض لصدمة كهربائية.

خطر! تأكد من عدم زيادة الجهد الكهربي.

تحذير! يجب أن تتم العمليات الخاصة بالصناديق والدوائر الكهربائية وفقًا لتعليمات فنيي الكهرباء أو الموظفين المحترفين.

تحذير! انتبه إلى الأجزاء الدوارة لتجنب السحق الناتج عن الضغط.

رابعا. حقوق التشغيل

تأكد من أن التشغيل وتحديد موقع وصيانة هذه الآلة يجب أن يتم بواسطة أفراد مدربين ومصرح لهم.

السماح فقط للموظفين المعتمدين أو المحترفين ومهندسي المعدات بإنجاز التخطيط.

يحتاج تشغيل الماكينة إلى التأكد من:

• يتم تدريب المشغل بشكل احترافي ويتم اعتماده من قبل شركتنا.
• لدى المشغل المعرفة اللازمة لإصلاح أو التعامل مع الأعطال الأساسية أثناء عملية تشغيل الماكينة.
• اعمل وفقًا للمتطلبات المذكورة في هذا الدليل عند تشغيل هذه الآلة.

5. بيئة التشغيل

لا تستخدمه في الحالات التالية:

• اختلاف حاد في درجات الحرارة.
• الرطوبة أو الرطوبة العالية.
• اهتزاز وصدمة شديدة
• الكثير من الغبار
• رش الماء والزيت والمواد الكيميائية
• الأشياء المتفجرة والقابلة للاشتعال والخطيرة

سادسا. فترة الاستماع

تم تصنيع آلة الوسم هذه بناءً على منتجات العملاء على وجه التحديد وليست معدات قياسية، ولديها متطلبات تقنية وخبرة للمشغلين، وتحتاج إلى مدة شهر واحد للضبط. في فترة الضبط، إذا لم يتم تحقيق المعلمات التقنية في عمليات المعدات، فيجب إرسال ملاحظات إلى شركتنا للحصول على الدعم الفني.

الجزء الثاني مقدمة عن الماكينة

أولا: الوظيفة الأساسية:

تم تصميم آلة الوسم هذه خصيصًا، وتتميز بخصائص فريدة من نوعها، وتُستخدم لوضع العلامات على محيط الأسطوانة وأعلىها أو في موضع معين (يحتاج وضع العلامات على الموضع المحدد إلى إضافة ملحقات). عند التعرف على الآلة، يمكن أيضًا استخدام الآلة لوضع العلامات على الحاويات المستديرة في صناعات أخرى، مثل الأطعمة المعلبة والحاويات المستديرة للأطعمة المعلبة ومستحضرات التجميل والأدوية وما إلى ذلك.

II. وصف عملية استعادة الملصق:

وضع الحاوية → حاوية منفصلة → الناقل → اكتشاف المنتج → استعادة الملصق → جمع الحاوية.

1. ضع المنتج على حزام النقل.
2. آلية فصل الحاويات تقوم بفصل الحاويات على مسافة معينة.
3. تحت سحب حزام النقل، تتحرك الحاوية إلى الجانب الأيمن من آلية الوسم تلقائيًا.
4. تصل الحاوية إلى الموضع المحدد ويتم اكتشافها بواسطة المستشعر الكهربائي الذي سيرسل إشارات إلى PLC.
5. يدور محرك الجر، ويرسل الملصق ويلصقه على المنتج.
6. تقوم آلية استعادة العلامة بلف و تحريك العلامة الموجودة على الحاوية.
7. يتم نقل الحاويات وتجميعها في حاوية التجميع.

الجزء الثالث الآلية

أولا: نظرة عامة

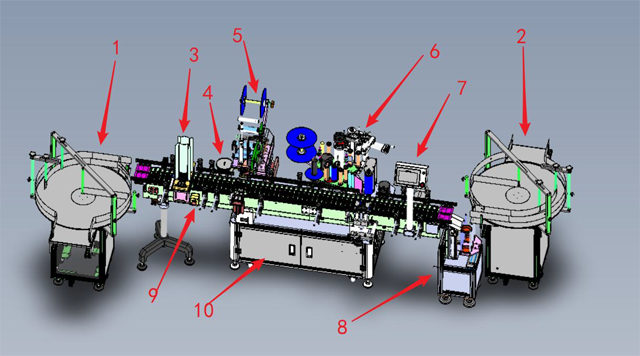

يتم توضيح الهياكل الميكانيكية ووظائف كل جزء في الصورة التالية: [نموذج ثلاثي الأبعاد للمعدات]

1. آلية التغذية ومناولة الزجاجة: نقل المنتجات إلى خط النقل الخاص بها.
2. آلية استقبال الزجاجة: استقبال وفرز المنتجات المعالجة.
3. آلية التقسيم: تقسيم ووضع العلامات على مواد القرص.
4. تعمل آلية فصل الزجاجة على فصل منتجات الزجاجة المستديرة وفتح المسافة.
5. 1# رأس لوضع علامة على المستوى العلوي للمنتج.
6. 2# رأس لوضع علامة على جانب المنتج.
7. شاشة عرض للتفاعل بين الإنسان والحاسوب.
8. تستقبل آلية الاستقبال منتجات الأقراص.
9. إيقاف إمداد الطاقة في حالات الطوارئ: اضغط على الزر وسيتم إيقاف تشغيل الجهاز للتوقف في حالات الطوارئ.

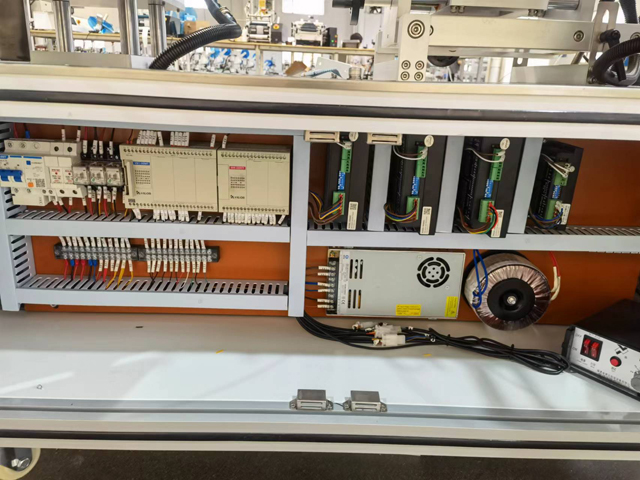

10. موضع تركيب الصندوق الكهربائي وجزء دائرة المعدات.

II. عرض التفاصيل

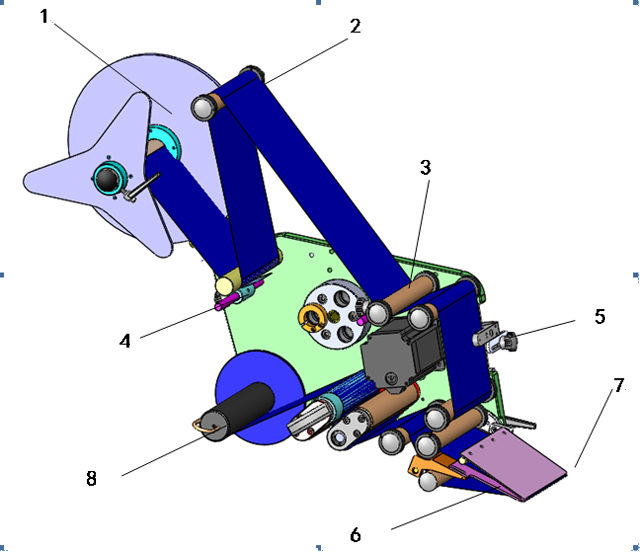

1. [رأس التسمية]

1. آلية وضع المواد: تستخدم لوضع الملصقات على شكل لفات.
2. الفرامل: تستخدم لإيقاف الملصقات للحفاظ عليها من التفكك والحفاظ على قوة شد الحزام.
3. الأسطوانة: لف الملصقات للحفاظ على قوة شد الملصق.
4. آلية الضغط: اضغط على الملصق بإحكام.
5. إطار المستشعر الكهربائي: قم بتثبيت مستشعر التعريف الكهربائي وتحريكه للأمام والخلف.
6. لوحة الموزع: ملصق مقسم.
7. آلية الجر: اسحب ورقة القاعدة من شريط الملصق، وتوفير الطاقة لتقسيم الملصق.
8. آلية جمع المواد: إعادة تدوير ورق قاعدة الملصق.

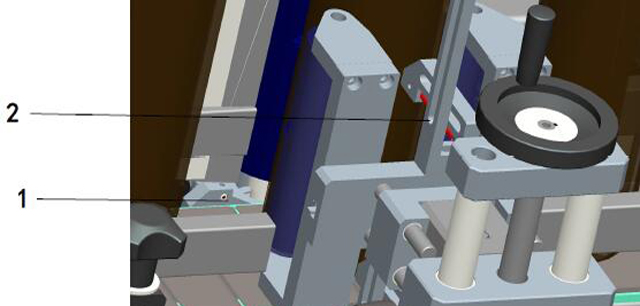

2. إطار مستشعر كهربائي لكشف المنتج

[إطار مستشعر كهربائي لكشف المنتج]

1. مستشعر كهربائي لكشف المنتج: ألياف بصرية ذات ارتباط مباشر: يرسل أحدهما إشارات، ويستقبل الألياف البصرية الأخرى إشارات. يتم اكتشاف الأشياء الموجودة أو غير الموجودة عن طريق تقسيم الإشارات.
2. مستشعر تحديد المواقع الكهربائي: الألياف البصرية ذات الانعكاس المنتشر، لتحديد موضع العلامة، للكشف عن وجود المنتج من خلال تغييرات الانعكاس المنتشر.

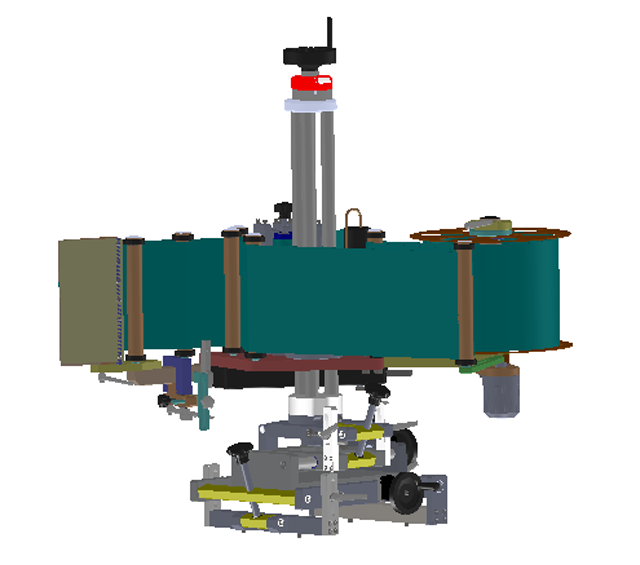

3. آلية التعديل:

قم بضبط جميع آليات الضبط. يجب فك براغي القفل ذات الصلة أولاً. قم بربط براغي القفل بعد الضبط للحفاظ على التثبيت.

1. ذراع الضبط للأمام والخلف: اضبط رأس الملصق للأمام والخلف باستخدام نهاية عجلة اليد.
2. ذراع الضبط الأيسر والأيمن: اضبط موضع رأس الملصق إلى اليسار واليمين باستخدام نهاية عجلة اليد.
3. ضبط الميل إلى اليسار واليمين: ضبط التوازي بين رأس التسمية وحزام النقل بواسطة عجلة اليد.
4. ضبط الميل للأمام والخلف: اضبط التوازي بين رأس الوسم وحزام النقل بواسطة عجلة اليد.
5. الضبط لأعلى ولأسفل: اضبط رأس الملصق لأعلى ولأسفل باستخدام عجلة اليد الموجودة في الأعلى.
6. ضبط مستشعر التعرف الكهربائي على الملصق: حرر عجلة البدء ذات الخمس سرعات إلى موضع المستشعر الكهربائي على اليسار واليمين والأعلى والأسفل.
7. ضبط زاوية لوحة الموزع: قم بتغيير زاوية لوحة الموزع عن طريق فك براغي التموضع النسبي.

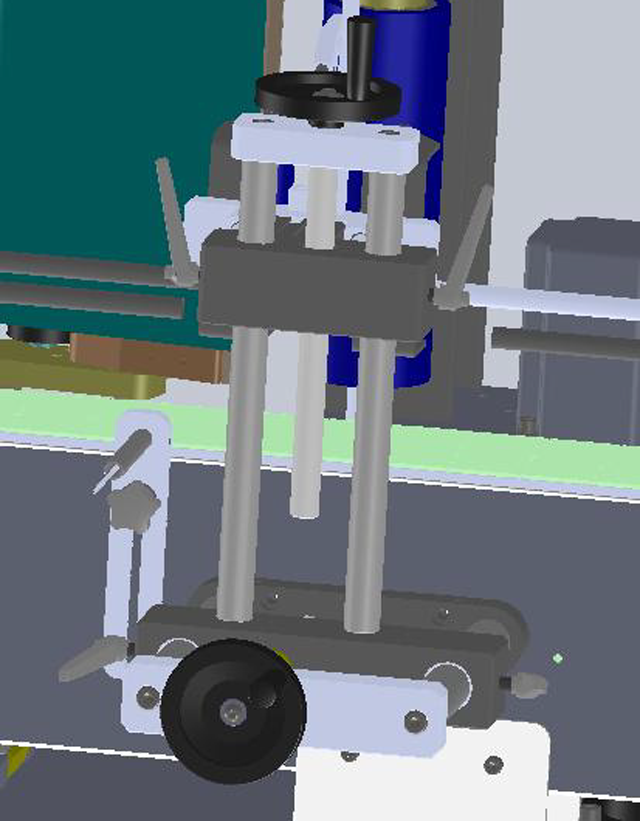

4. آلية التموضع

1. الضبط للأمام والخلف: اضبط آلية التموضع للأمام والخلف عن طريق ضبط عجلة اليد الموجودة في الأعلى.
2. الضبط لأعلى ولأسفل: اضبط آلية الوضع لأعلى ولأسفل عن طريق ضبط عجلة اليد الموجودة في الأعلى.

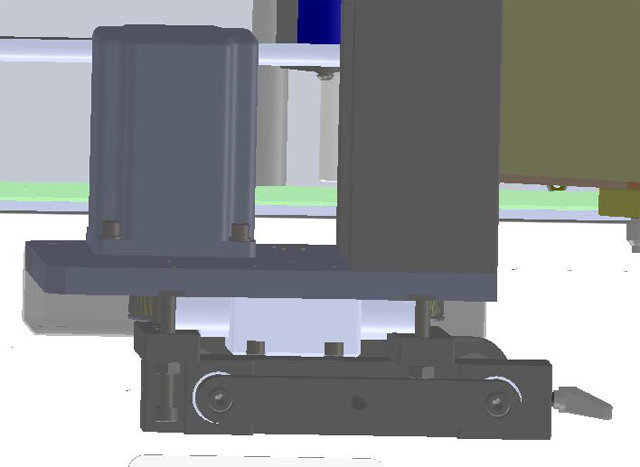

5. آلية استعادة الملصق

ضبط الميل: قم بفك (إدخال) البرغيين الموجودين في الأمام وفك (إدخال) البرغيين الموجودين في الخلف لضبط الزاوية بين آلية استرداد الملصق وحزام النقل.

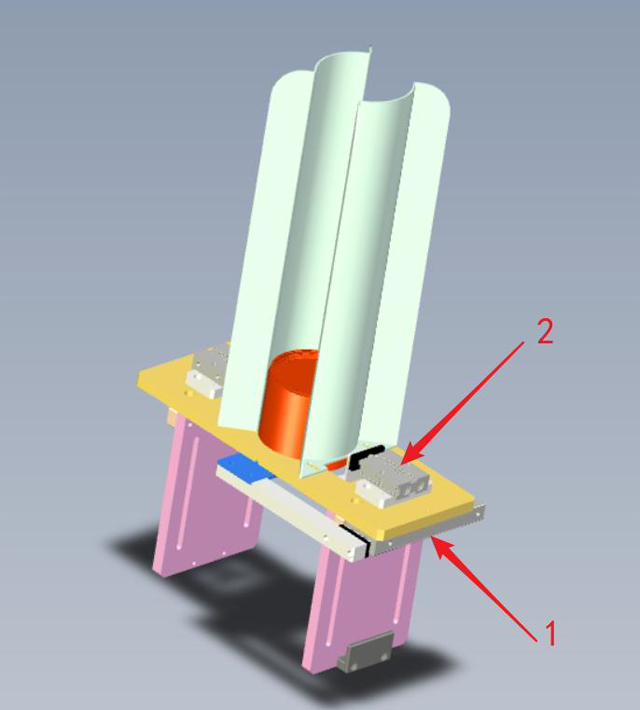

6. آلية التوزيع

1. اسطوانة التوزيع والتفريغ: مسئولة عن تفريغ المنتجات داخل القادوس واحدة تلو الأخرى
2. أسطوانة تثبيت توزيع المواد: تكون مسؤولة عن تثبيت المنتجات الأخرى عندما يتم تفريغ المواد بواسطة أسطوانة التفريغ.

الجزء الرابع الجزء الكهربائي

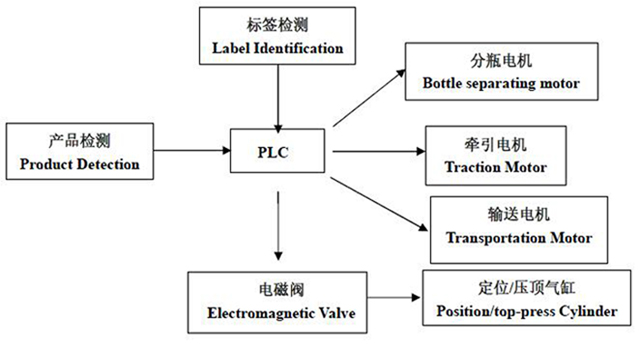

أولا: مبدأ التحكم الكهربائي:

إشارات الإدخال هي إشارة الكشف عن المنتج، وإشارة الكشف عن الملصق وإشارة تحديد الملصق، بعد معالجتها في PLC، تكون إشارة الإخراج هي إشارات التحكم لمحرك الجر والصمام الكهرومغناطيسي للتحكم في مرونة الأسطوانة المتحكمة ومحرك الجر، لإنهاء وضع العلامات على المنتجات.

الجزء الخامس التعديل

1. التعديل الميكانيكي

1. آلية التوجيه:

اضبط آلية التوجيه. حرك كتلة التوجيه للأمام والخلف وفقًا لحجم المنتجات للتأكد من أن المنتجات لن تذهب إلى الاتجاه الخاطئ أثناء النقل. اضبط للسماح للمنتجات بالمرور بسلاسة ومن الجيد أن يكون عدم المحاذاة على الجانبين في حدود 0.5 مم.

2. آلية الاسترداد:

قم بضبط آلية الاسترداد لجعل العجلة المطاطية متوازية مع المنتج، مما يضمن أن يكون الضغط على المنتج متساويًا، ويمكن لعجلة الاسترداد أن تلمس الملصق ويكون موضع الملصق مستقرًا.

3. رأس التسمية:

يجب فك مسمار القفل ذي الصلة أولاً لكل تعديل. أحكم ربط مسمار القفل بعد التعديل. اضبط لأعلى ولأسفل وللأمام وللخلف باستخدام عجلات يدوية. يمكن تعديله بالتوازي أو الدوران لتنفيذ تعديل موضع التسمية.

4. لوحة موزع الملصقات:

اضبط لوحة موزع الملصقات، وفك المقبض ذي الشكل 7 الموجود على آلية التوصيل الخاصة به، ثم أرجح لوحة موزع الملصقات بزاوية معينة لتتناسب مع احتياجات المنتج. ربما تحتاج إلى ضبط الزاوية لتقسيم الملصقات بسلاسة للملصقات ذات السماكات والمواد المختلفة.

II. ضبط المستشعر الكهربائي

تحتوي الماكينة على مجموعتين من المستشعرات الكهربائية: مستشعر كهربائي لكشف المنتج ومستشعر كهربائي لتعريف الملصق والذي يمكن تعديله وفقًا لاحتياجات كشف المنتج وتحديد الملصق.

1. ضبط الموضع:

اضبط إطار المستشعر الكهربائي للأمام والخلف أو لأعلى ولأسفل للتكيف مع المنتجات والملصقات المختلفة. راجع قسم المقدمة الميكانيكية لطرق التعديل.

2. إعداد العين الكهربائية:

المستشعر الكهربائي الأصلي هو مستشعر كهربائي من نوع MT groove. يمكن اختيار أي عيون كهربائية أخرى لتحديد الملصق أو اكتشاف المنتج.

2.1 مستشعر تحديد العلامة الكهربائية: للكشف عن العلامات (فقط كمقدمة للنموذج، لا تمثل النوع الحقيقي لهذا الجهاز)

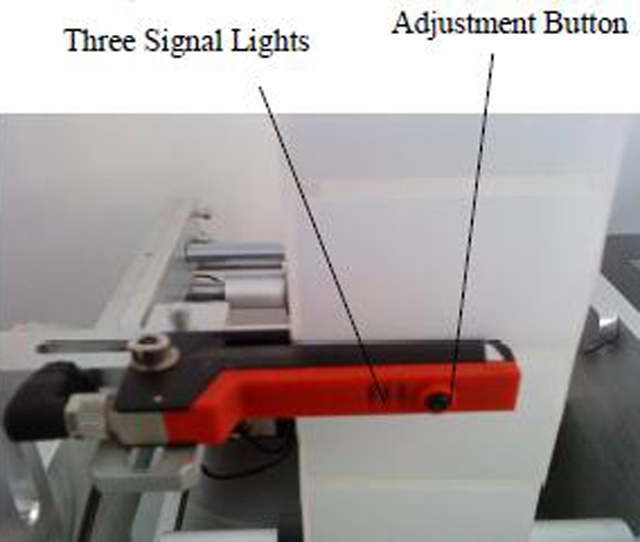

[مستشعر كهربائي ألماني LEUZE GS-63]

تعليمات تشغيل المستشعر الكهربائي:

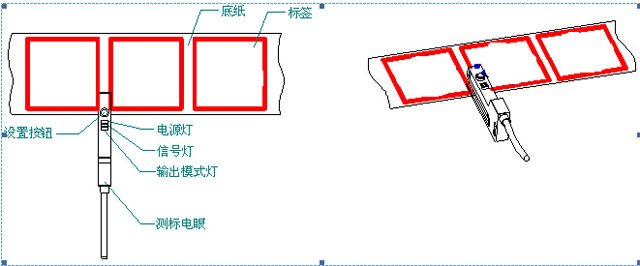

1) اسحب العلامات لتمر عبر الأخدود U للمستشعر الكهربائي كما هو موضح في الشكل التالي.

2) سحب الملصقات، يضيء ضوء الإشارة الأصفر في الفجوة بين الملصقات وينطفئ في المكان الذي يوجد به الملصقات، لذا فهو أمر طبيعي ويمكن استخدامه مباشرة.

3). عندما يكون ضوء الإشارة الأصفر مضاءً أو مطفأً في جميع الأوقات، قم بإعادة ضبط المستشعر الكهربائي.

4) طرق إعداد المستشعر الكهربائي هي كما يلي:

1. اسحب الملصقات عبر الأخدود على شكل حرف U كما هو موضح في الصورة التالية.
2. ضع الورقة الأساسية مع الملصق في أخدود المستشعر الكهربائي، واضغط على زر التعديل لمدة 3 ثوانٍ حتى يومض ضوء الإشارة الأصفر، ثم حرر الزر، ثم ضع الورقة الأساسية بدون الملصق في أخدود المستشعر الكهربائي، واضغط على زر التعديل لمدة 8 ثوانٍ، ثم حرر الزر.
   ثم تكتمل عملية إعادة الضبط.
3. اسحب الملصقات داخل أخدود المستشعر الكهربائي. ينطفئ ضوء الإشارة الأصفر عند تمرير الورق الأساسي الذي يحتوي على الملصق، ويضيء عند تمرير الفجوة بين الملصقات.

2.2 مستشعر الكشف الكهربائي عن المنتج: (كمقدمة للنموذج فقط، ولا تمثل نوع المعدات الحقيقي)

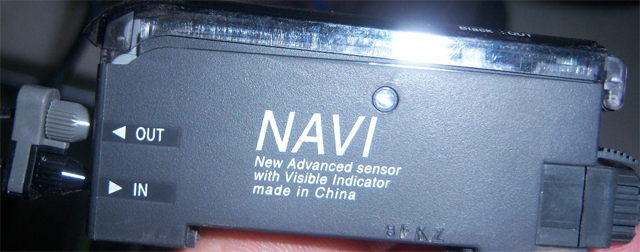

2.2.1 توصيل مستشعر كهربائي من سلسلة FX-301:

لا يمكن استخدام مستشعر الكشف عن المنتج الكهربائي إلا من خلال التوصيل الصحيح. اتبع تعليمات التوصيل كما هو موضح أدناه. يتصل "in" بالسلك الأسود، ويتصل "out" بالسلك الفضي. [مستشعر كهربائي من سلسلة FX-301]

2.2.2 مبدأ اكتشاف المستشعر الكهربائي لكشف المنتج

يقوم مستشعر الكشف الكهربائي للمنتج بتحديد الكائن وفقًا لكمية انعكاس الضوء. يرسل المستشعر الكهربائي الضوء إلى الكائن، ويمكن للكائن أن يعكس ضوءًا معينًا إلى المستشعر الكهربائي، وعندما تصل كمية انعكاس الضوء إلى القيمة المحددة، تتغير إشارة المستشعر الكهربائي وترسل إشارة إلى نظام التحكم.

2.2.3 تبديل الحالة

اضغط على مفتاح "الوضع/إلغاء"، مفتاح الضوء الأخضر مع "تشغيل"، "تعليم"، "ضبط"، "إيقاف/إيقاف مؤقت"، "احترافي" عدة أوضاع، تشير إلى حالة عمل مختلفة.

تعني "RUN" حالة التشغيل؛

تعني كلمة 'تدريس' حالة التدريس؛

تعني "ADJ" حالة التعديل؛

تعني "L/D" حالة الإشارة لأعلى/لأسفل؛

اضغط على مفتاح "الدفع" للتأكيد، ثم قم بالتبديل لوظيفة الضبط الدقيق.

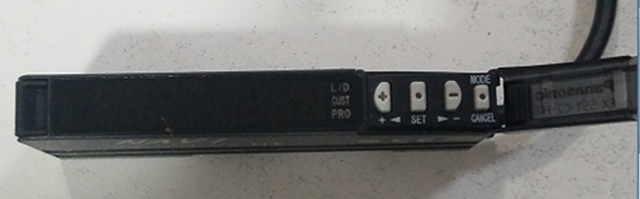

2.2.4 إعداد مستشعر كهربائي لكشف المنتج

1. عندما لا يكون هناك منتج على محطة العمل، افتح الغطاء الشفاف لمضخم المستشعر الكهربائي، واضغط على مفتاح "MODE/CANCEL"، وانتقل إلى وضع "TEACH". تعرض نافذة العرض الرقمية قيمة عبارة عن إشارة فارغة، مثل "67" في الصورة أدناه. عندما يتم تثبيت القيمة، اضغط على "PUSH" للتأكيد.
2. ثم ضع المنتج على محطة وضع الملصقات، بالقرب من ذراع التموضع الأيسر، ولاحظ الموضع، وحدد موضع الملصق على المنتج عن طريق ضبط ذراع التموضع.
3. بعد ضبط موضع الملصق، تظهر قيمة جديدة على نافذة العرض الرقمية وهي الإشارة أثناء اكتشاف المنتجات، مثل "1900". إذا كانت القيمة مستقرة، فاضغط على "PUSH" للتأكيد. بعد الانتهاء من ذلك، تعرض الشاشة الرقمية إشارات "GOOD". (اضغط على مفتاح "MODE/CANCEL" للعودة إلى حالة التشغيل "RUN").
4. قم بالتبديل إلى نموذج "ADJ". تعرض الشاشة الرقمية القيمة = إشارة فارغة (اكتشاف إشارة - إشارة فارغة) / 2. يقوم النظام بتعيين هذه القيمة افتراضيًا كقيمة حدية. إذا كانت قيمة الإشارة أكبر من قيمة الحد، فهذا يعني أن هناك كائنًا في وضع التخلف عن السداد، وأقل من قيمة الحد، فهذا يعني أن الكائن في وضع التخلف عن السداد. يتم إرسال إشارة التغذية الراجعة إلى PLC. سيرسل PLC الأمر المقابل. يمكن تعديل قيمة الحد. من خلال تبديل المفتاح الأيسر/الأيمن لـ "PUSH"، يمكنك زيادة أو تقليل القيمة وتغيير قيمة الحد (لا يلزم إجراء أي تعديل عادةً). أخيرًا، اضغط على "PUSH" للتأكيد.
5. اضغط على مفتاح "MODE/CANCEL" للرجوع إلى حالة التشغيل "RUN". (الرجوع إلى حالة التشغيل "RUN" بعد إكمال أي إعدادات.)
6. أغلق الغطاء الشفاف وأنهي الإعدادات.
7. عندما يتم وضع المنتج في موضع وضع الملصق، يقوم مستشعر اكتشاف المنتج الكهربائي باكتشاف الإشارة وإرسالها إلى PLC. يرسل PLC الأمر وتبدأ الأجزاء المقابلة من آلة وضع الملصق في العمل.

[مستشعر كهربائي من سلسلة FX-301]

الجزء السادس من العملية

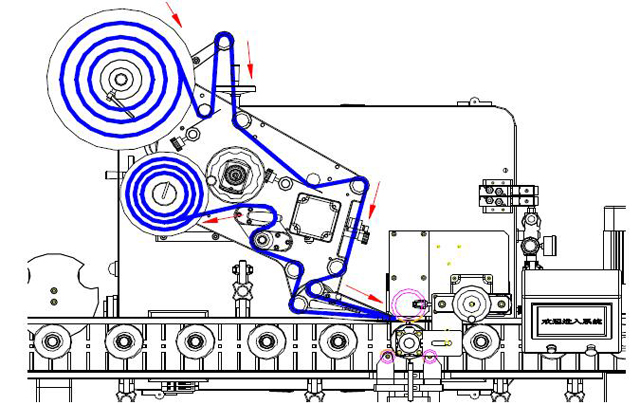

1. ملصق اللف

[صورة لف الملصق]

1. قم بفك المقبض القابل للتعديل الموجود على لوحة مادة المثلث وأخرج لوحة المثلث؛
2. كما هو موضح في الصورة، ضع لفة الملصقات، وقم بتثبيت لوحة المادة المثلثة وشد المقبض.
3. قم بتدوير مقبض الشكل T الموجود على آلية الجر لمدة نصف دورة في اتجاه عقارب الساعة، ثم قم بفك محور الجر، وفك شرائح المنغنيز في المكانين؛
4. لف الملصق وفقًا للاتجاه الذي يشير إليه السهم الأحمر (انتبه إلى إبقاء شريط الملصق بالكامل متوازيًا دون انحراف). اضغط على شريحة المنغنيز الموجودة على شريط الملصق قليلاً، ثم أدر مقبض الشكل T الموجود على آلية الجر لمدة نصف دورة في اتجاه عقارب الساعة. إذا تم الضغط على الملصق في موضعه، فإن لف الملصق قد انتهى.

II. العمليات الميكانيكية

تتم العمليات الميكانيكية عادةً عند تشغيل الماكينة. يمكنك ضبط الوضع اليدوي بمساعدة الحركات النسبية.

1. آلية النقل: اضبط آلية النقل للتأكد من نقل المنتجات إلى موضع وضع العلامات وإرسالها بنجاح. ضع المنتجات المراد وضع العلامات عليها على جانبي آلية النقل لإجراء تعديلات طفيفة. يُرجى الرجوع إلى الفصول ذات الصلة في "الجزء الخامس من التعديل" لمعرفة طرق التشغيل المحددة. يتم استخدام طريقة مماثلة لتعديل موضع وضع العلامات وموضع إعادة تدوير المواد.
2. ضبط موضع الملصق: ضع المنتجات المراد وضع الملصق عليها أسفل لوحة موزع الملصق، واضبط رأس الملصق لأعلى ولأسفل أو للأمام وللخلف، لضمان محاذاة موضع تقسيم الملصق مع موضع لصق الملصق. اضبط آلية التوجيه، لضمان لصق الملصق في الموضع المشار إليه. استخدم الطريقتين أعلاه بشكل متكامل للتعديل.

ثالثا. العمليات الكهربائية

قم بتوصيل الطاقة → افتح مفتاحي الطوارئ؛ ابدأ تشغيل آلة وضع العلامات → إعداد واجهة الإنسان والآلة → ابدأ وضع العلامات.

الجزء السابع الصيانة الدورية للمعدات

1. بيئة تركيب وتشغيل المعدات:

درجة حرارة الغرفة، غير مناسبة للاستخدام في درجات الحرارة العالية والرطوبة والبيئة الحمضية والقاعدية لفترة طويلة لتجنب تأثيرات تقصير عمر التشغيل والكفاءة والدقة.

2. حافظ على النظافة:

قم بتنظيف آلية المعدات بعد الاستخدام، على سبيل المثال، بكرة الاحتكاك، والصندوق الكهربائي وما إلى ذلك. يمكن استخدام الكحول أو سائل التنظيف المحايد التجاري للتنظيف والصيانة.

3. الاهتمام بالتنظيف:

• لا تستخدم أدوات التنظيف التي قد تؤدي إلى إتلاف السطح الميكانيكي.
• لا تستخدم حاوية بلاستيكية قابلة للتآكل.
• لا تستخدم سائل الذوبان الحمضي.
• الفحص والصيانة الدورية: فحص الماكينة بشكل دوري للحفاظ على عملها بشكل جيد، بما في ذلك على سبيل المثال لا الحصر ما يلي:
• قم بتنظيف قصاصات الورق والحطام المهملة.
• قم بتنظيف بقايا الزيت من جانب الأسطوانة.
• قم بتنظيف عدسة المستشعر باستخدام فرشاة ناعمة أو قطعة قماش.
• استبدل الصمامات بشكل دوري. يستخدم هذا الجهاز طاقة التيار المتردد والصمامات لمنع التحميل الزائد.
• مضاد للصدأ: رش زيت مضاد للصدأ على أجزاء الفولاذ المقاوم للصدأ والحديد وافركه بالتساوي باستخدام قطعة قماش ناعمة.
• الزيت المقاوم للصدأ الموصى به هو زيت مقاوم للصدأ.

الجزء الثامن: حل الأعطال الشائعة ونصائح لاستكشاف الأخطاء وإصلاحها:

1. ورقة القاعدة مكسورة:

إن كسر الورق الأساسي يرتبط ارتباطًا وثيقًا بجودة الورق الأساسي، حيث يؤدي إلى خدش الورق الأساسي أثناء سحب الملصق ولصق الملصق.

1. تحقق من تلف الورق الأساسي، إذا تم قطعه، فقم بتغييره إلى ورق أساسي بجودة أفضل. الورق الموصى به هو Gelaxxindi، ويتطلب من مورد الملصق التحكم في عمق القطع بالقالب.
2. تحقق من عدم وجود خدش على الملصق أثناء اللف لإزالة عامل الخدش.
3. إذا كان الملصق لاصقًا، فمن السهل كسره. تحكم في طول مخرج الملصق، وتأكد من عدم التصاقه بالمنتجات الملصقة.

2. انحراف التسمية أكبر من متطلبات الدقة:

• انحراف الملصق وموضع شريط الملصق، اتجاه شريط الملصق غير الموازي لاتجاه نقل المنتج، انزلاق عجلة الجر، الكشف غير الصحيح عن موضع المنتج، عدم لصق الملصق على المنتج بمحاذاة عجلة لصق الملصق، تحمل المنتج وما إلى ذلك هي العوامل التي يجب التحقق منها وحلها على التوالي.
• إذا كان شريط الملصق خارج الوضع، حرر آلية الجر واسحب الملصق ذهابًا وإيابًا لجعله يتحرك بشكل صحيح. بعد تحريك الملصق بشكل صحيح، قم بشد دوائر الحد على جانبين وتوجيه الملصق للخارج.
• إذا لم يكن اتجاه شريط الملصق موازياً لاتجاه نقل المنتج، فقم بضبط ميل رأس الملصق لتحقيق التوازي.
• إن انزلاق عجلة الجر وتآكلها مرتبطان بمسامير الساعة الموجودة على عجلة الجر. ويمكن حل المشكلتين عن طريق إحكام برغي الساعة.
• في عملية تصنيع المنتج، يتسبب تسامح الحافة في تسامح الملصق. لا يمكن حل تسامح المنتج إلا من خلال مراقبة جودة المنتج.

3. إخراج الملصق بشكل مستمر:

• يمكن حل مشكلة المخرجات المستمرة وغير المكتملة للعلامات المرتبطة بحساسية الكشف للمستشعر الكهربائي عن طريق ضبط الحساسية. راجع التعليمات التفصيلية في الفصل المذكور أعلاه لضبط العين الكهربائية.
• إذا لم يتم حل المشكلة بعد ضبط العين الكهربائية، فقد يكون السبب هو عدم وجود الملصق في نطاق الكشف للعين الكهربائية أو تلفها. استشر شركتنا.
• هناك سبب آخر وهو أن شريط الملصق غير موجود في موضعه ولا يمكن اكتشافه بواسطة العين الكهربائية. اضبط موضع اكتشاف العين الكهربائية ذهابًا وإيابًا.

4. ورق القاعدة فضفاض في موضع لوحة موزع الملصقات

• يرتبط انزلاق الورق الأساسي بسرعة جر منخفضة للغاية أو انزلاق آلية الجر. إذا كانت سرعة الجر منخفضة للغاية، فقم بتسريعها لحل المشكلة؛
• إذا انزلقت آلية الجر، قم بإحكام برغي القفل على محور الجر حتى لا تنزلق الورقة الأساسية.
• بالإضافة إلى ذلك، انتبه إلى حزام النقل خلف عمود إعادة تدوير المواد المكسور أم لا.

الالتزام بالخدمة

توفر شركة VKPAK خدمات ما قبل البيع وما بعد البيع وفقًا لأولوية العميل.

1. تقديم المشورة الفنية المهنية قبل البيع وإرشاد العملاء لاختيار النماذج المناسبة.
2. توفير التدريب على تشغيل آلة وضع العلامات وإرشاد العملاء حول كيفية استخدام آلة وضع العلامات وصيانتها بشكل صحيح.
3. تقديم خدمات الدعم الفني لتوجيه العملاء لحل مشكلة مشاكل وضع العلامات.
4. تقدم شركة ضمان صيانة المعدات لمدة عام خدمات الصيانة.
