آلة ختم الألومنيوم التلقائية مع آلة تغطية البراغي

• الجهد المقدر: تيار متردد 220 فولت 50/60 هرتز
• الوزن الصافي للماكينة: 68 كجم 50 كجم
• الحد الأقصى للطاقة: 1800 واط

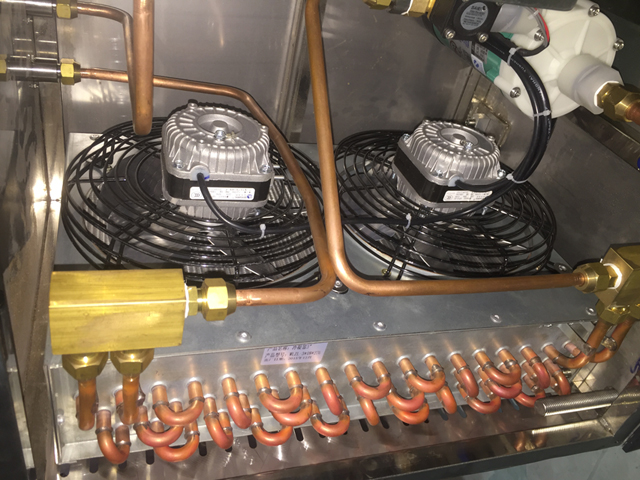

• طريقة التبريد: طريقة تبريد مزدوجة للهواء البارد/الماء
• قطر الختم: φ15-75 مم 15 مم-45 مم 30 مم-60 مم
• ارتفاع الزجاجة: 20-180 ملم
• طرق العمل: الاستمرار في العمل
• نطاق التطبيق: مساحة كبيرة من الإنتاج
• سرعة الختم: 0-200 زجاجة/دقيقة
• أبعاد التغليف: 1600*450*1500 مم
• حجم المولد: 1450*410*1300 مم

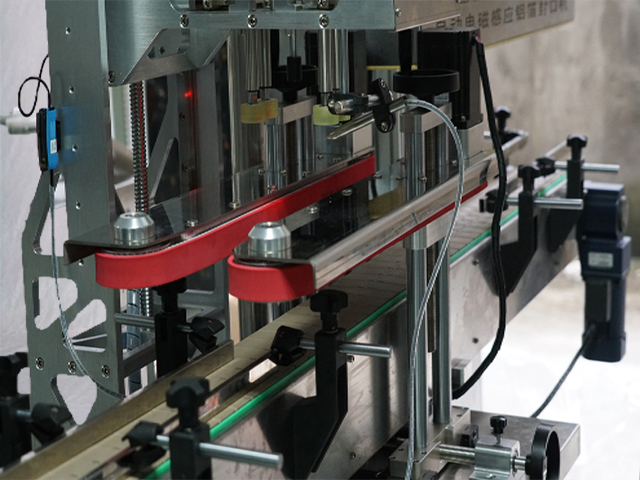

مشاهدة الفيديو

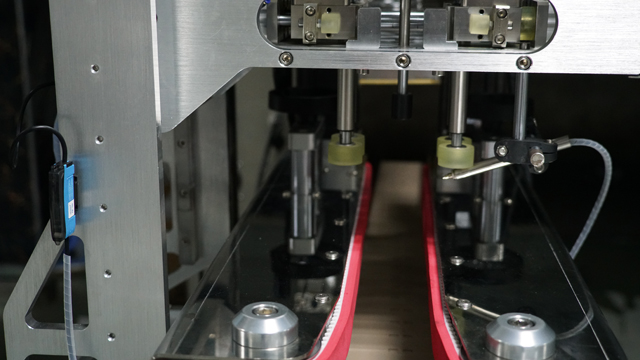

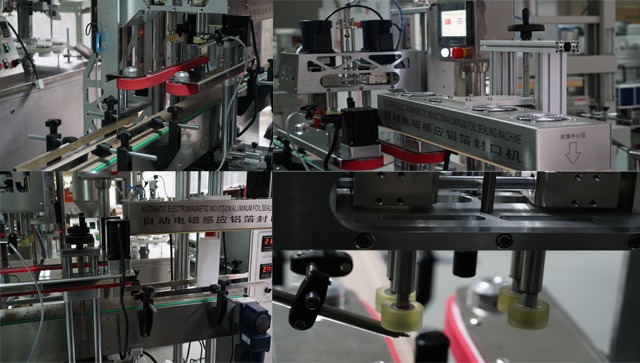

يتضمن الخط آلتين رئيسيتين مثل آلة الختم الحثي وآلة التغطية المضمنة؛

هذه الآلات مناسبة لإغلاق وختم الزجاجات الطبية المستخدمة في مختبرات العوامل التحليلية. يمكن تجهيز الخط بالكامل بمعدات مساعدة مثل طاولة تدوير الزجاجات أو وظيفة ترميز الدفعات.

كما هو موضح أدناه، توجد بيانات أساسية للآلات على التوالي:

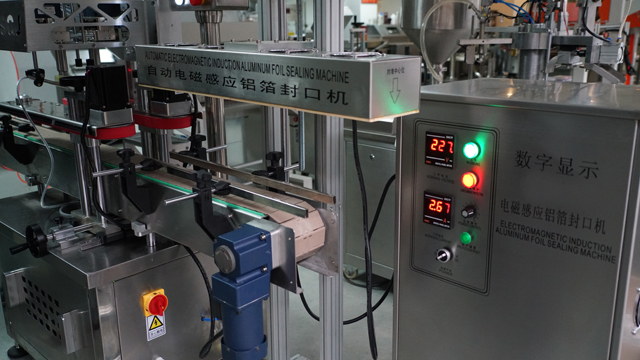

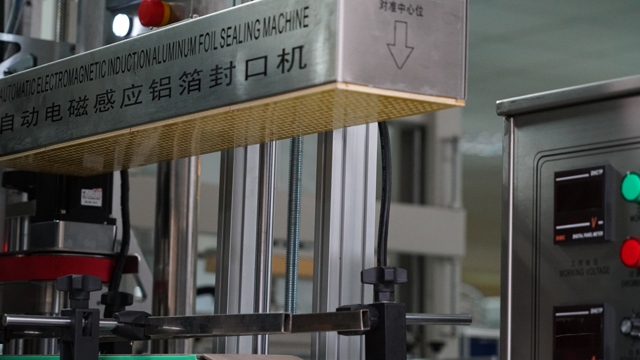

الختم بالحث، أو ما يعرف أيضًا بختم الغطاء، هو طريقة غير تلامسية لتسخين ختم داخلي لإغلاق الجزء العلوي من الحاويات البلاستيكية والزجاجية بإحكام. تتم عملية الختم هذه بعد ملء الحاوية وتغطيتها.

إن تقنية الختم بالحث الكهرومغناطيسي باستخدام المواد المركبة هي طريقة الختم المتقدمة المعترف بها من قبل العالم الآن، وخاصيتها المتمثلة في التسخين غير التلامسي مناسبة لختم الزجاجات البلاستيكية (PP، PVC، PET، ABS، HDPE، PS وDURACON)، والزجاجات الزجاجية وخراطيم البلاستيك المركبة المختلفة، لذلك فهي حاليًا التكنولوجيا الأكثر تقدمًا لختم الزجاجات لصناعات مثل الصيدلة والأغذية والشحوم والكيمياء اليومية والكيمياء المنزلية والكيمياء الزراعية.

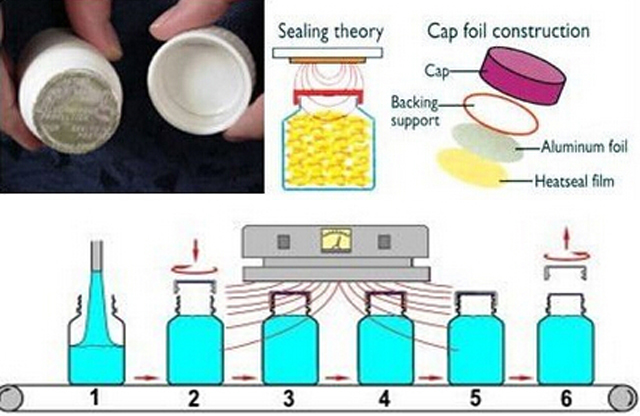

مبدأ العمل وكيفية عمله

يتم تزويد الغطاء بالزجاجة مع بطانة من رقائق الألومنيوم مثبتة بالفعل. على الرغم من وجود بطانات مختلفة للاختيار من بينها، فإن بطانة الحث النموذجية تكون متعددة الطبقات. الطبقة العلوية عبارة عن لب ورق يتم لصقه عمومًا على الغطاء. الطبقة التالية عبارة عن شمع يستخدم لربط طبقة من رقائق الألومنيوم باللب. الطبقة السفلية عبارة عن فيلم بوليمر مغلف بالرقاقة. بعد وضع الغطاء أو الغطاء، تمر الحاوية تحت ملف حثي، والذي يصدر مجالًا كهرومغناطيسيًا متذبذبًا. عندما تمر الحاوية تحت ملف الحث (رأس الختم)، تبدأ بطانة رقائق الألومنيوم الموصلة في التسخين بسبب التيارات الدوامية. تذيب الحرارة الشمع، الذي يتم امتصاصه في دعامة اللب ويطلق الرقاقة من الغطاء. تسخن طبقة البوليمر أيضًا وتتدفق على شفة الحاوية. عند التبريد، يخلق البوليمر رابطة مع الحاوية مما ينتج عنه منتج محكم الغلق. لا تتأثر الحاوية ولا محتوياتها سلبًا؛ الحرارة المتولدة لا تضر بالمحتويات.

من الممكن أن تسخن الرقاقة بشكل زائد مما يتسبب في تلف طبقة الختم وأي حواجز وقائية. وقد يؤدي هذا إلى تلف الختم، حتى بعد أسابيع من عملية الختم الأولية، لذا فإن تحديد الحجم المناسب للختم الحثي أمر حيوي لتحديد النظام الدقيق اللازم لتشغيل منتج معين.

يمكن أن يتم الختم باستخدام وحدة يدوية أو على نظام ناقل.

يسمح التطور الأحدث (الذي يناسب عددًا صغيرًا من التطبيقات بشكل أفضل) باستخدام الختم بالحث لتطبيق ختم رقائقي على حاوية دون الحاجة إلى إغلاق. في هذه الحالة، يتم توفير الرقائق مقطوعة مسبقًا أو في بكرة. عند توفيرها في بكرة، يتم قطعها بالقالب ونقلها إلى عنق الحاوية. عندما يتم وضع الرقائق في مكانها، يتم الضغط عليها بواسطة رأس الختم، ويتم تنشيط دورة الحث ويتم ربط الختم بالحاوية. تُعرف هذه العملية بالتطبيق المباشر.

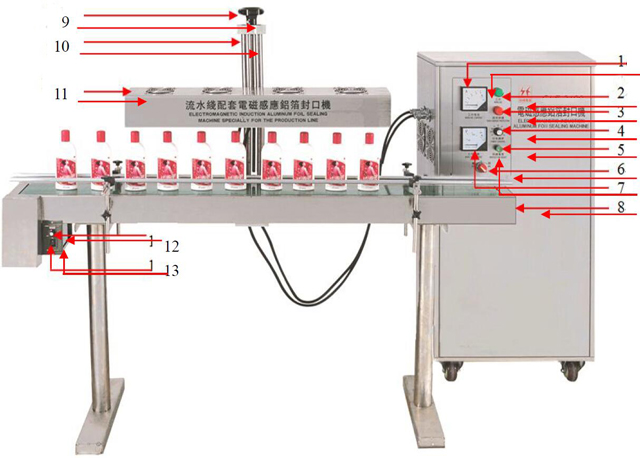

رسم

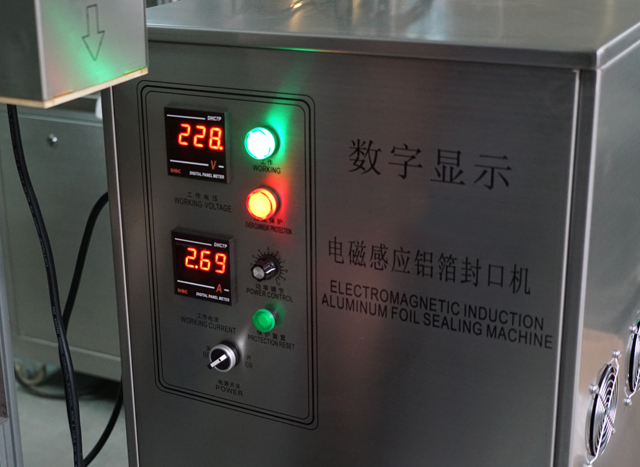

1. الأمبيرمتر: يوضح الحالة الحالية أثناء تشغيل الماكينة بأكملها.
2. مؤشر العمل: يوضح حالة العمل الاستثنائية
3. مؤشر التيار الزائد: يوضح حالة العمل غير الطبيعية.
4. التحكم في الطاقة: وحدة التحكم في الطاقة.
5. إعادة ضبط الحماية: استعادة حالة العمل الطبيعية.
6. مفتاح الطاقة: يتحكم في طاقة الجهاز بأكمله.
7. الفولتميتر: يوضح حالة الجهد أثناء تشغيل الجهاز بأكمله.
8. الناقل: نقل الزجاجات.
9. عجلة اليد: تعديلات لارتفاعات الزجاجات المختلفة.
10. رفوف الرفع: تستخدم لتثبيت ورفع أو خفض الارتفاع ووظيفة رأس الختم المنخفضة.
11. رأس الختم: يقوم بتسخين وختم ورق الألومنيوم الموجود في غطاء الزجاجة.
12. سرعة التعديل: سرعة تعديل زر تشغيل الحزام الناقل.
13. مفتاح البدء: مفتاح التحكم في الناقل.

• الجهد المقدر: تيار متردد 220 فولت 50/60 هرتز
• الوزن الصافي للماكينة: 68 كجم 50 كجم
• الحد الأقصى للطاقة: 1800 واط
• طريقة التبريد: طريقة تبريد مزدوجة للهواء البارد/الماء
• قطر الختم: φ15-75 مم 15 مم-45 مم 30 مم-60 مم
• ارتفاع الزجاجة: 20-180 ملم
• طرق العمل: الاستمرار في العمل
• نطاق التطبيق: مساحة كبيرة من الإنتاج
• سرعة الختم: 0-200 زجاجة/دقيقة
• أبعاد التغليف: 1600*450*1500 مم
• حجم المولد: 1450*410*1300 مم

طريقة الاستخدام على آلة الختم الحثي

• ضبط حجم ارتفاع الزجاجات: ضع الزجاجة تحت "رأس الختم"، واضبط "عجلة اليد"، وتأكد من أن المسافة بين الجزء السفلي من "رأس الختم" ووجه غطاء الزجاجة حوالي 1-3 مم، ثم قم بتحويل "مفتاح البدء" إلى "تشغيل" حتى يبدأ الحزام الناقل في العمل واترك الزجاجات تمر عبر الحزام للتحقق مما إذا كانت تلمس رأس الختم. أصغر مسافة بدون صلابة هي الأفضل.
•  اضبط سرعة الحزام الناقل باستخدام "التحكم في السرعة". يرتبط ختم رقائق الألومنيوم بسرعة الحزام والقوة. ضع بعض الزجاجات على الحزام، ثم قم بتشغيل "مفتاح الطاقة" وقم بإجراء اختبار الختم. تبدأ العملية رسميًا بمجرد غلق الزجاجات بإحكام.
• انتظر بدء التشغيل الناعم عند تشغيل الحزام ثم ابدأ عملية الختم بعد 30 ثانية عندما يظهر مقياس الأمبير 3.2 أمبير.
• قم بإيقاف تشغيل "مفتاح الطاقة" و"مفتاح بدء التشغيل" عند إيقاف تشغيل الجهاز.

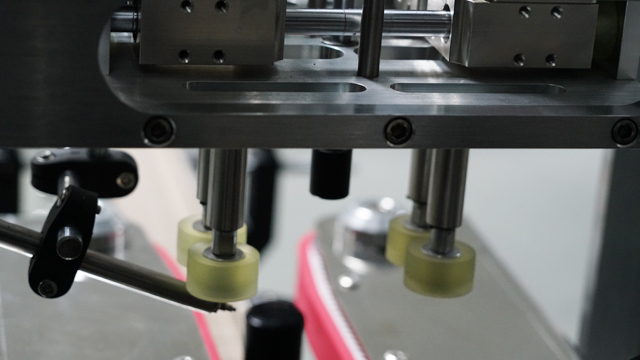

ماكينة تغطية الخطوط:

• القدرة الإنتاجية: 40-60 كبسولة / دقيقة
• حجم الغطاء: 10-50/35-140 مم
• قطر الزجاجة: 35-140 ملم
• ارتفاع الزجاجة: 38~300 مم
• الحجم (الطول × العرض × الارتفاع): 1000×800×1200 مم
• الوزن: 350كجم

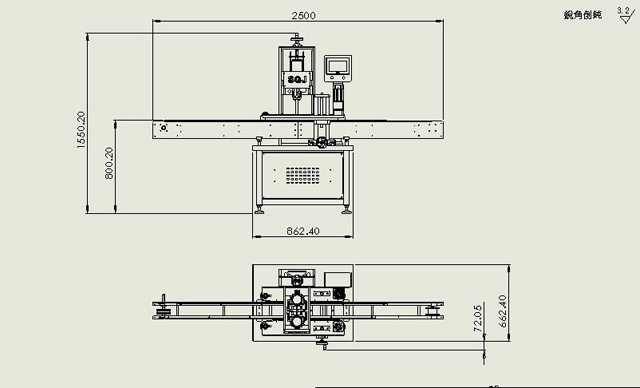

رسم توضيحي لآلة تغطية الخطوط

ضبط الحد الأقصى من الألف إلى الياء

تعديل تثبيت الزجاجات

1. فك المقبض (3)

2. ضع الزجاجات المثبتة مسبقًا (1)

3. عين إذا كان مركز الغطاء مطابقًا لمركز الأسطوانة (9)؛ بمجرد التطابق، قم بتثبيت المقبض (3)

ضبط ارتفاع الغطاء﹒

1. قم بفك المقبض (7)

2. اضبط المقبض (12) لجعل المسافة السفلية لعجلة احتكاك الغطاء (4) 2 مم إلى أسفل الغطاء، ثم ثبت المقبض (7)

ضبط فجوات الاحتكاك:

1. أغلق مصدر الهواء

2. ضع أغطية التثبيت بين عجلات الاحتكاك (4)

3. اقترب من الأغطية عن طريق تحريك عجلة الاحتكاك (4) لضبط برغي وحدة الشوط (5) (يجب أن يكون كلا الجانبين متماثلين من خلال القياس بالعين). يجب أن يكون الفارق الصحيح 2 مم إلى 3 مم لكل جانب؛

ضبط ارتفاع أسطوانة الغطاء (وفقًا لعينات الغطاء)

1. قم بفك المسمار (8) لجعل أسطوانة التغطية (9) بارزة؛

2. اترك مسافة 1 مم إلى 2 مم من صامولة الغطاء إلى قمم الأغطية

3. شد البرغي (8)

ضبط سرعة أسطوانة التغطية

1. قم بتوصيل مصدر الطاقة ومصدر الهواء لضبط إعداد الضغط لضغط الهواء (المعياري 0.74 ميجا باسكال - 0.6 ميجا باسكال)

2. اضبط وقت التغطية وفترة التغطية (المعيار 1 ثانية إلى 1.5 ثانية) وحدد الحالة كيدوي، ثم أشر بمفتاح الدواسة لضبط سرعة العجلة الاحتكاكية اليسرى واليمنى الهوائية، وأخيرًا يجب أن يجعل السرعة في كلتا السرعتين على مستوى متساوٍ؛

3. اضبط سرعة أسطوانة التغطية.

اختبار تشغيل الماكينة

1. إخراج منتج واحد لتشغيل اختبار التغطية؛ تجديد الغطاء وفقًا لتأثير التغطية؛

2. اضبط عزم الدوران وفقًا لقوة الالتواء.

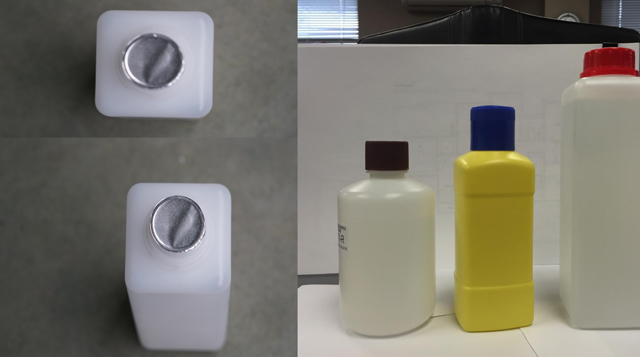

عينات من الزجاجات المستخدمة في التغليف والختم
