آلة تعبئة أغطية معدنية ROPP بأربعة رؤوس مزودة بمكبس سيرفو لزيت الزيتون

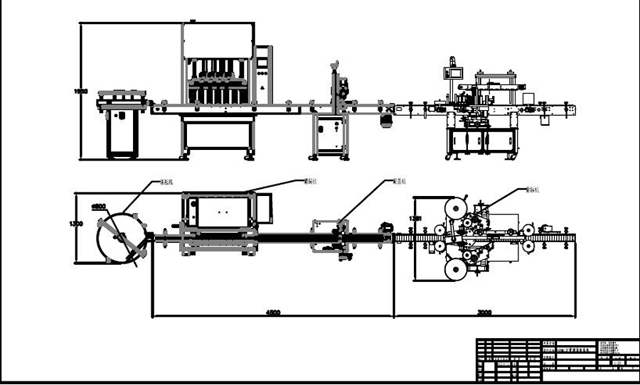

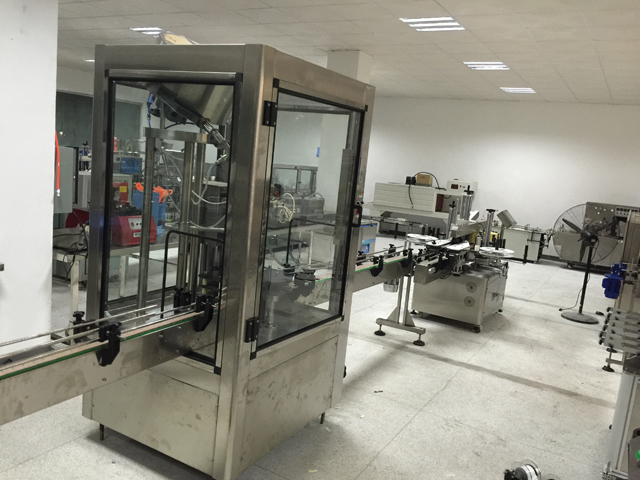

الخط بأكمله بما في ذلك آلة التعبئة والتغطية والوسم

• ماكينة تعبئة المكبس موديل VK-PF-4
• ماكينة تغطية ROPP موديل VK-RC
• ماكينة وضع العلامات على الوجهين موديل VK-DSL
• وظيفة طرد غاز النيتروجين بعد التعبئة
• طاولة تجميع لتجميع المنتج النهائي

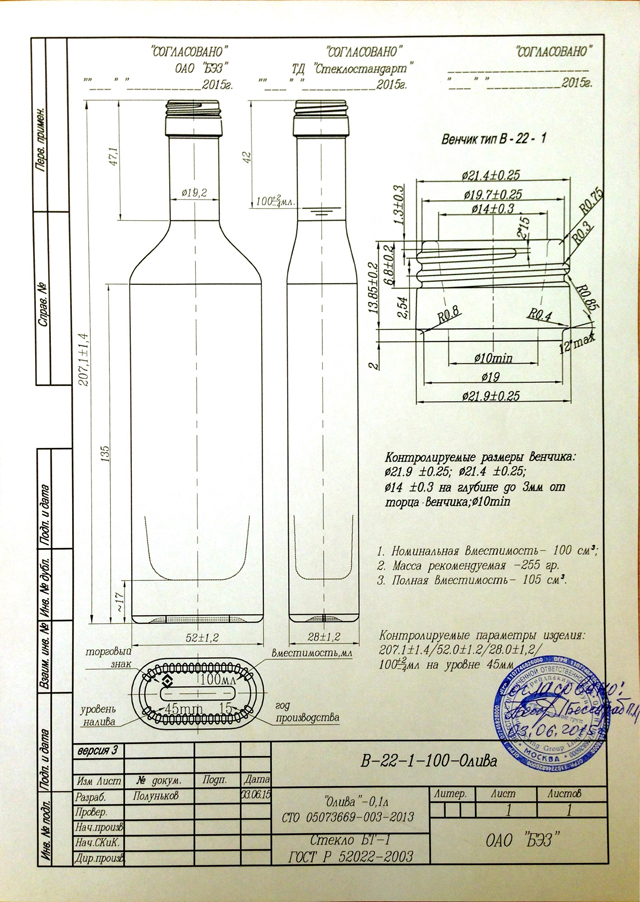

تم تصميم الخط خصيصًا لعميلنا الروسي الذي أرسل إلينا زجاجات زجاجية (رفيعة وطويلة) مناسبة لصناعة تعبئة الأغذية مثل عملية تعبئة وتغطية ووضع الملصقات على زجاجات زيت الزيتون/النبيذ.

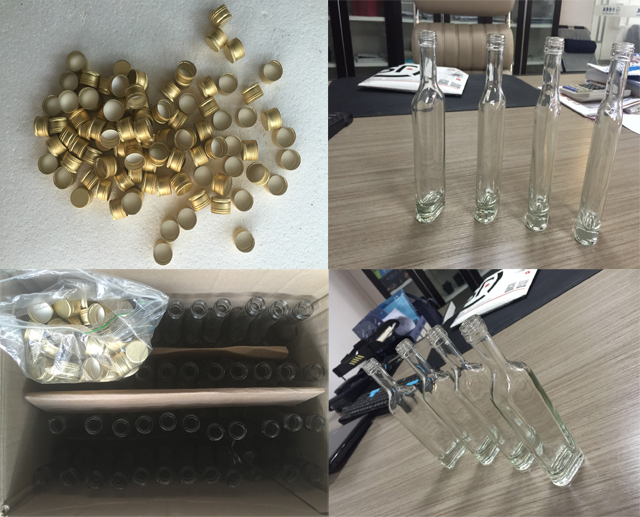

العينات المقدمة من قبل عملائنا في الاتحاد الأوروبي

الخط بأكمله بما في ذلك آلة التعبئة والتغطية والوسم

1. ماكينة تعبئة المكبس النموذجية VK-PF-4

2. ماكينة تغطية الزجاجات من طراز VK-RC ROPP

3. نموذج VK-DSLآلة وضع العلامات على الوجهين

4. وظيفة طرد غاز النيتروجين بعد التعبئة

5. منصة تجميع لتجميع المنتج النهائي

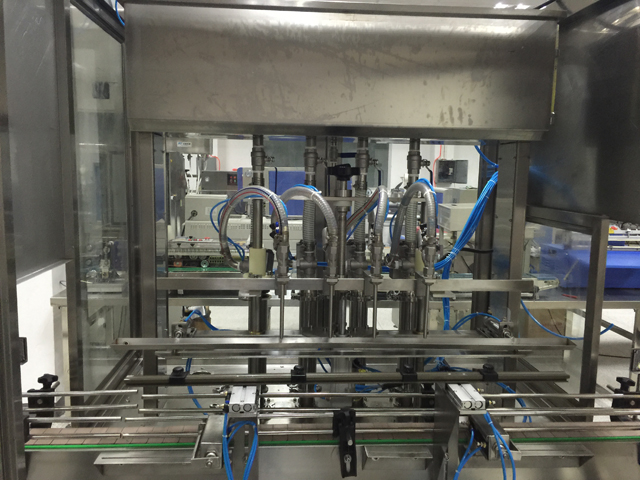

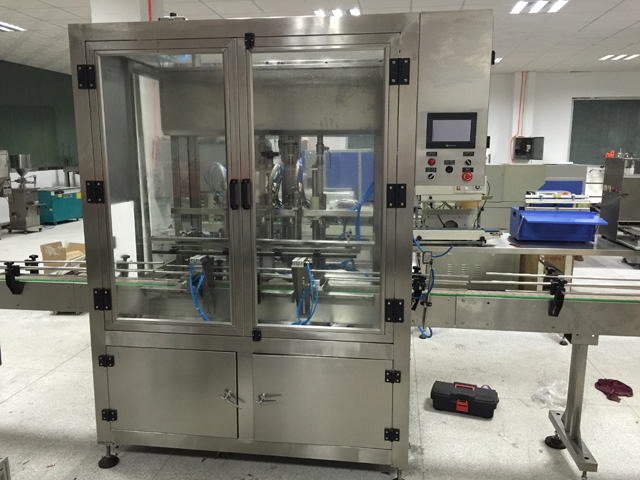

ماكينة تعبئة مكبس بأربعة رؤوس موديل VK-PF-4

تجمع آلة تعبئة الزيتون ذات الأربعة رؤوس، والتي يتم التحكم فيها بواسطة الكمبيوتر الصغير، بين الطاقة الضوئية والتشغيل الهوائي، وبالتالي يتم تطبيقها على نطاق واسع في تعبئة السوائل للمواد الكيميائية الزراعية والمحاليل والمنظفات السائلة ومستحضرات التجميل وكذلك الزيتون. حجم التعبئة دقيق وخالٍ من الرغوة ومستقر.

يمكن للآلة ملء السوائل في نطاق من 25 إلى 1000 مل، وفي الوقت نفسه لا توجد متطلبات خاصة لأشكال الزجاجات. وهذا يعني أنها يمكنها ملء السوائل للزجاجات العادية وكذلك الزجاجات ذات الشكل غير المنتظم.

الموديل: VK-PF-4

نطاق التعبئة: 50～3000 مل

سرعة التعبئة: ＜20-30b/m (لسائل 500-1000 مل)

الدقة: ±1%

الطاقة/قوة الإمداد: 0.8 كيلو وات، 220 فولت

ضغط العمل: 5～6 كجم/سم3

استهلاك الهواء: 0.5-0.7 ميجا باسكال

شمال غرب: 500 كجم

البعد الخارجي: 2000×800×1900 مم

علامة: يمكن تصميم وتصنيع فوهات التعبئة وفقًا لمتطلبات العملاء فيما يتعلق بنطاق التعبئة وسرعة التعبئة

يتم ضبط سرعة الملء من خلال العوامل الستة التالية:

1. يتم تحديد سرعة المنتج من خلال لزوجة المنتج وطول أنبوب الشفط.

2. تعتمد سرعة التعبئة على قطر رأس التعبئة، والقطر كبير، والسرعة سريعة.

3. منتج مستوى الفقاعة. يجب إبطاء سرعة ملء المنتج للفقاعة العالية.

4، ما هي كمية الحشوة؟

5. دقة كمية التعبئة، وضبط وقت ملء كل يلقي.

6. ضبط سرعة التعبئة (أي سرعة محرك المؤازرة).

استكشاف الأخطاء وإصلاحها بشكل عام

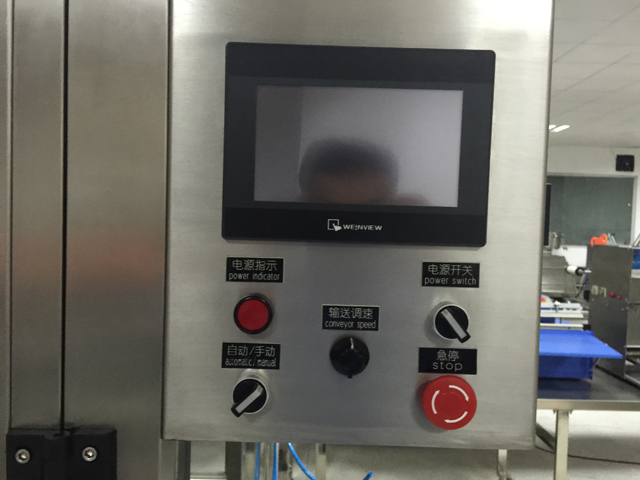

1) لا يتم عرض شاشة اللمس، ولكن ضوء المؤشر

سبب الخطأ:

تحقق مما إذا كان المصهر يحترق، أو إذا كان الاتصال سيئًا، ثم استبدل المصهر أو أعد تثبيته.

2) يحتوي مؤشر خرج وحدة التحكم القابلة للبرمجة على مؤشر خرج، لكن صمام الملف اللولبي لا يعمل.

سبب الخطأ:

عند فحص فشل صمام الملف اللولبي، هو مفتاح وحدة التحكم القابلة للبرمجة في الضرر الكهربائي، يمكن استبدال نفس نوع مرحل الوسيط، يمكن استبعاد الخطأ (هذا الخطأ نادر جدًا).

3) الرأس الرئيسي يوجد تسرب في الإغلاق.

سبب الخطأ:

أسطوانة رأس التعبئة لا تتحرك لأعلى ولأسفل، استبدل رأس PTFE، تحقق من وجود غاز في المفاصل الملتصقة، أو استبدل صمام التعبئة، يمكن استبعاد ذلك

4) بعد ملء عدد من الزجاجات لا تملأ

سبب الخطأ:

♦ تحقق مما إذا كانت العين الكهربائية لعد الزجاجة، إذا لم يكن العد قابلاً للتعديل، بحيث يمكن الوصول إلى العد؛

♦ تأكد من أن مؤشر مستوى السائل أسود، وإذا كان أبيض، ومستوى السائل سائل، ويمكن ملؤه باللون الأسود

♦ تحقق من أسطوانة التبديل المغناطيسية بعد الغوص، والضوء ساطع، إذا لم يكن ساطعًا، فقم بتعديله حسب الضوء.

♦ تحقق من أن الجزء الخلفي من محرك المؤازرة قريب من المفتاح، وإذا لم يكن ساطعًا، فقم بتعديله إلى الضوء.

5) صمام فردي أو عمل الأسطوانة يتباطأ أو لا يعمل.

سبب الخطأ:

♦ الوضع العام ناتج عن خطأ في صمام التحكم، أولاً تحقق من التحكم في خرج خرج مصباح العرض (في الجزء الأيسر السفلي من وحدة التحكم القابلة للبرمجة) للتأكد من أن العمل طبيعي، تأكد من التشغيل الطبيعي من خلال الفحص التالي.

♦ قابس ملف المغناطيس لنقل صمام الملف اللولبي، في حالة تغيير موضع الخطأ، يشير ذلك إلى تلف ملف المغناطيس الكهربائي، واستبدال الملف بعد استبعاد الفشل.

إذا لم تتوقف مجموعة صمامات منفذ التفريغ عن وجود الكثير من الغاز، فإن النظام يعاني من تسرب أكثر خطورة. يمكن التحقق من حالة الختم الداخلي، في حالة التلف، يجب استبداله. إذا لم يكن من الممكن استبعاد الخلل، يمكن التحقق من حركة بكرة الصمام، ومعرفة ما إذا كانت هناك ظاهرة بطاقة أو تلف الختم، وإصلاحه، في حالة التلف الأكثر خطورة، يجب استبدال الصمام بالكامل.

6) إنذار محرك المؤازرة.

سبب الخطأ:

♦ تحقق ما إذا كان PLC على F **، إذا كان لإيقاف تشغيل الطاقة، ثم افتح للتشغيل اليدوي، بعد عدد من الثواني من الحقن اليدوي، ثم اضغط على الدليل مرة أخرى إلى الصفر.

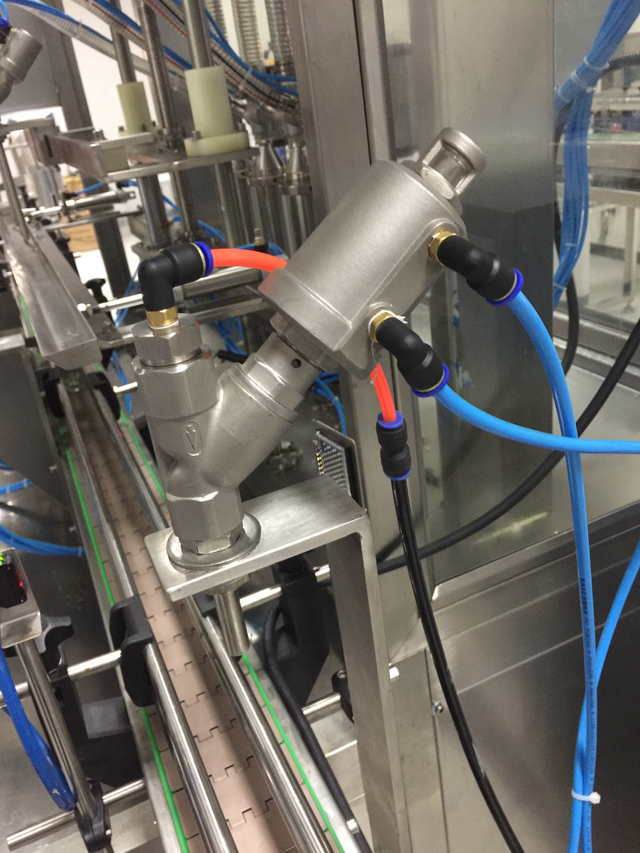

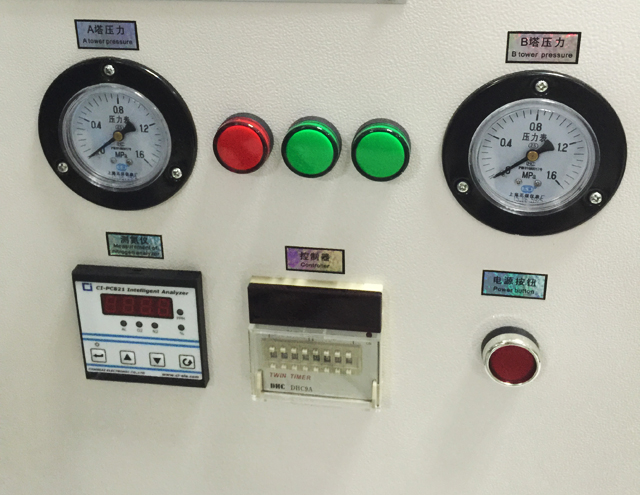

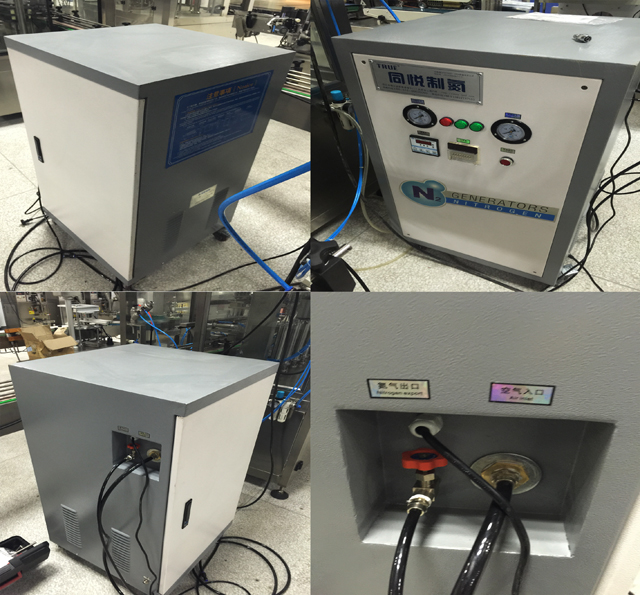

نظام طرد غاز النيتروجين

ماكينة تغطية الأغطية المعدنية VK-RC ROPP

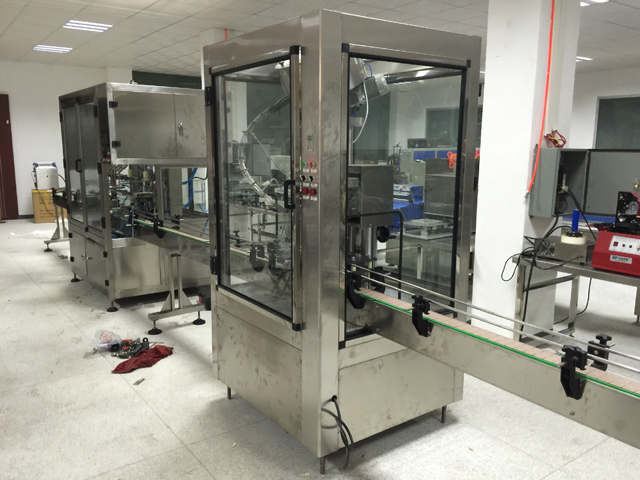

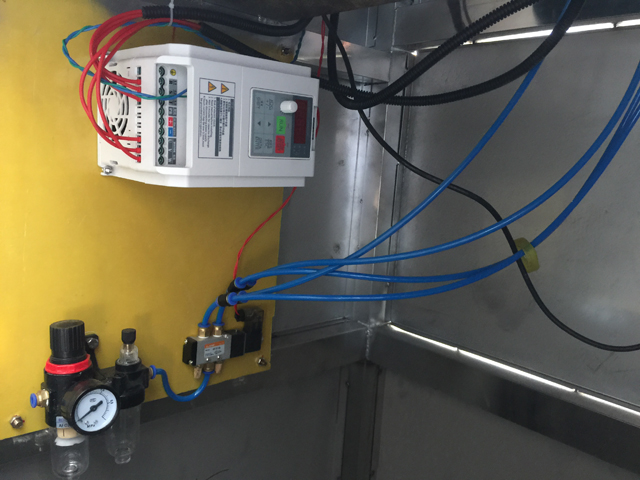

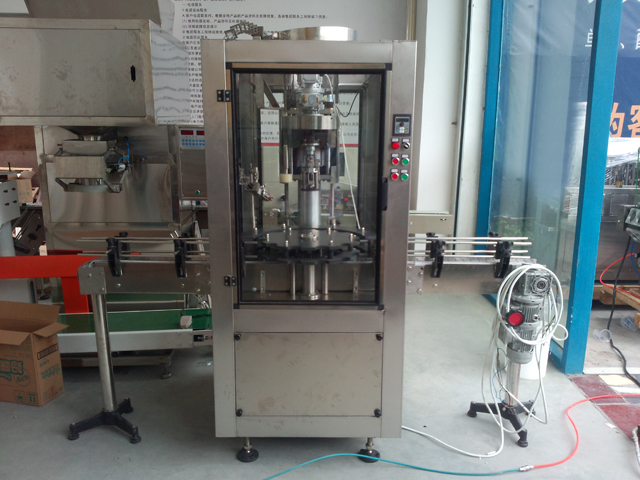

ماكينة تغليف ROPP أوتوماتيكية لزجاجات الزيتون بأغطية معدنية مع حجرة واقية

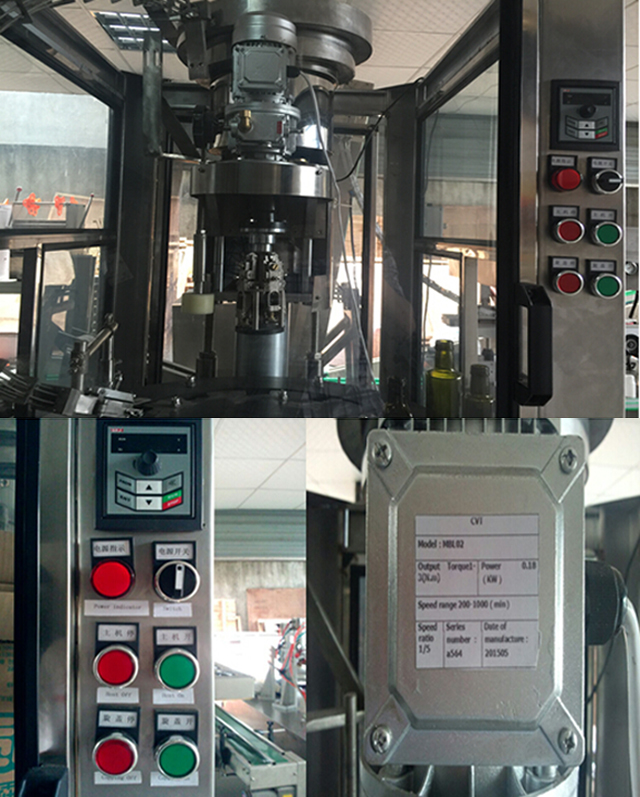

آلة تغليف ROPP أوتوماتيكية بنظام التحكم بالأزرار

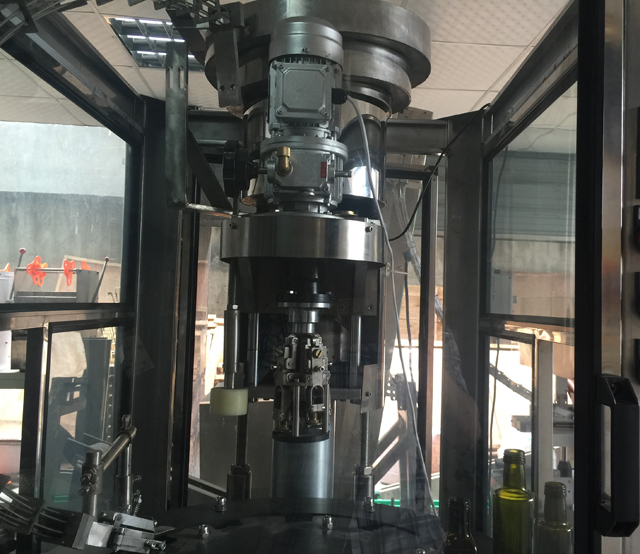

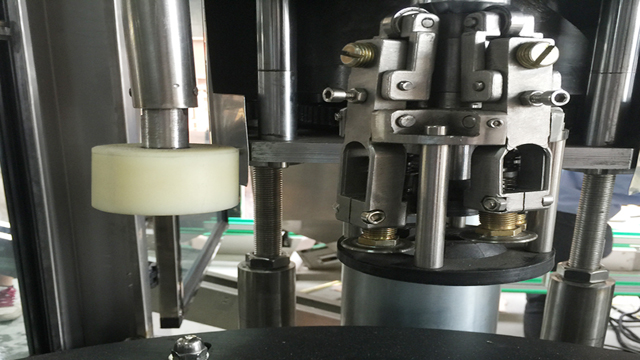

رؤوس التغطية لآلات تغطية ROPP

آلة التغليف هي جهاز مناسب لإغلاق أغطية الألومنيوم للزجاجات البلاستيكية والزجاجات البلاستيكية وكذلك الزجاجات الزجاجية. تقوم بمعالجة أغطية الزجاجات بالضغط اللولبي تحت المكبس الدوار من المواقد، وتغذية الزجاجات والأغطية تلقائيًا، وإزالة الأغطية العكسية. تتميز الزجاجات المغطاة بخصائص مثل تأثير التغليف المستقر، وفك الأغطية بسهولة، بحيث تعمل كمنتجات مقلدة ومضادة للسرقة.

الموديل: VK-RC

إمداد البارود (فولت/هرتز): تيار متردد 220/50 380/60

القدرة (م/دقيقة): ≧4000B/M

حجم الغطاء (مم): 250-1000

التطبيق: كبسولات الشب

عادم الهواء من مضخة الفراغ (م3/ساعة): 5 كجم

الأبعاد الخارجية (الطول × العرض × الارتفاع) (مم): 2000×1000×2300

نانوغرام (كجم): 520

كيفية تشغيل آلة تغطية ROPP ذات الرأس الواحد

تتحرك حاوية التغذية على الحزام الناقل ويتم إدخالها إلى عجلة نجمية للتغذية من خلال دودة التغذية، حيث تعمل عجلة النجمة على جلب الحاوية أسفل رأس الختم في جزء الفهرسة اللاحق، وفي الوقت نفسه تلتقط الزجاجة الغطاء من مجرى التسليم لوعاء ملء الغطاء، حيث يتم وضع جسم وعنق الحاوية أسفل الرأس الدوار، حيث يقوم رأس الختم بأداء عملية مثالية للترابط والختم.

المميزات البارزة:

تم تصميم الوحدة لتكون مدمجة ومتعددة الاستخدامات.

ناقل شرائح SS

هيكل من الفولاذ المقاوم للصدأ بلمسة نهائية أنيقة غير لامعة

لوحة تحكم أمامية مدمجة

وعاء اهتزازي

مع محرك تردد التيار المتردد

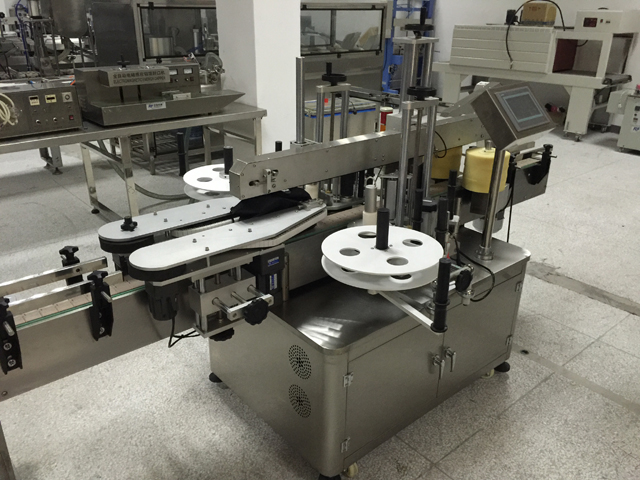

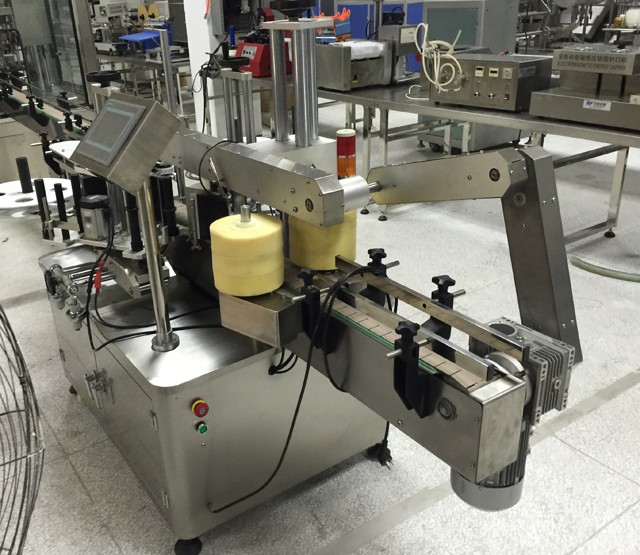

ماكينة وضع العلامات على الوجهين VK-DSL

تستخدم معدات الوسم في وسم الزجاجات المستديرة في الصناعات مثل الأغذية والنفط والأدوية والنبيذ ومستحضرات التجميل وما إلى ذلك.

يمكن تشغيل الماكينة ذات التصميم الأنيق وصيانتها بسهولة بواسطة العامل العادي، الذي لا يحتاج إلى تدريب خاص في تشغيل هذه الماكينة. ما عليك سوى إجراء تعديل بسيط لإنتاج منتج آخر عندما تريد تبديل أنواع مختلفة من ملصقات الزجاجات.

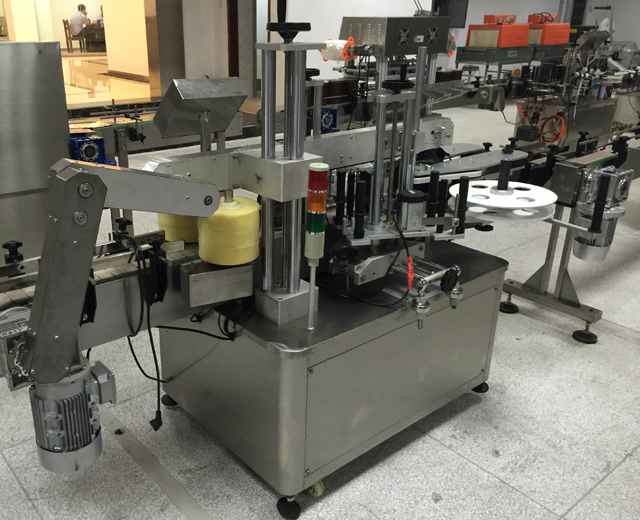

خط وضع العلامات على الأغطية المعدنية

تتميز آلة وسم الزجاجة بالخصائص المذكورة أدناه:

1: الجسم الرئيسي للمعدات مصنوع من SUS304 ومنتجات الألومنيوم المتقدمة.

2: يتم تشغيل رؤوس الوسم بواسطة المحرك المتدرج المستورد من اليابان.

3: يتم استيراد جميع معدات استشعار الضوء من اليابان وألمانيا

4: PLC يتم التحكم فيه عن طريق واجهة الإنسان والآلة مع 60 وحدة ذاكرة

5: تعتبر الآلة الخيار الأفضل لتشغيل عامل واحد.

6: تتمتع الآلة بوظيفة تقويم الزجاجات، وتوزيع الزجاجات، ووضع العلامات عليها، والتسطيح، فضلاً عن العد.

7: يمكن تعديل الموضع والارتفاع وزاوية التسمية بسهولة.

8: مجهزة بحزام ناقل، يتم تطبيق الآلة على مجموعة من خط الإنتاج.

المعلمة الأساسية لآلة وضع العلامات على الجانبين

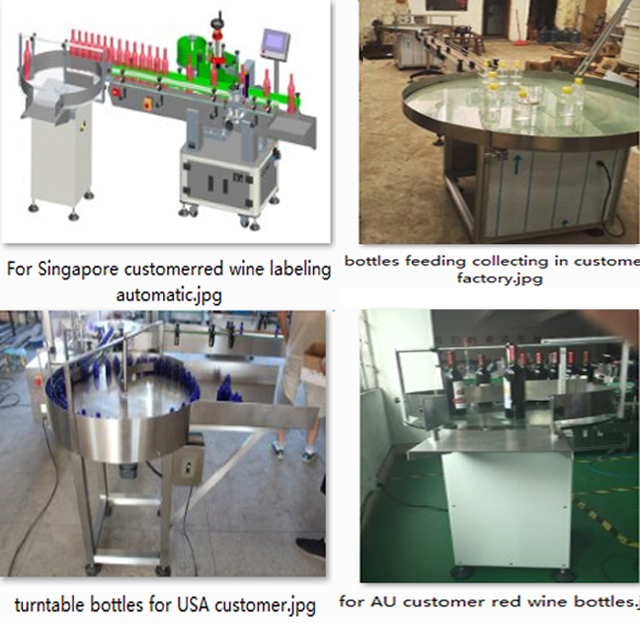

طاولة دوارة لتجميع المنتج النهائي

خدمات ما بعد البيع لمعدات تعبئة وتغليف الزيتون وخطوط الإنتاج:

يضمن: بالنسبة لجميع الآلات، فإنها تطالب بضمان لمدة عام واحد. (يستثنى من الضمان المشاكل الناجمة عن الحوادث أو سوء الاستخدام أو سوء التطبيق أو تلف التخزين أو الإهمال أو تعديل المعدات أو مكوناتها. كما أن قطع الغيار سهلة الكسر غير مشمولة في الضمان)

تثبيت: بعد وصول الماكينة إلى مصنعك، إذا كنت بحاجة إلى ذلك، سيذهب فنيونا إلى مكانك لتثبيت الماكينة واختبارها وتدريب العامل على تشغيل الماكينة (يعتمد وقت التدريب على العامل). يجب أن تكون النفقات (تذكرة الطيران والطعام والفندق ورسوم السفر في بلدك) على حسابك ويجب أن تدفع للفني 150 دولارًا أمريكيًا في اليوم. يمكنك أيضًا الذهاب إلى مصنعنا للتدريب.

بعد الخدمة: إذا واجهتك مشكلة في الماكينة، فسيذهب فنيونا إلى مكانك لإصلاح الماكينة في أسرع وقت ممكن. يجب أن تكون التكلفة في حسابك. (كما هو موضح أعلاه).
